БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ И НАПРАВЛЯЮЩИМ ПОДГОЛОВКОМгл#я>—
КЛАССА ТОЧНОСТИ СГОСТ
Конструкция и размеры15590—70*
Hexagon reduced head bolts with guide neck,i «# *# # w # v
product grade С Construction and dimensions
ОКП 12 8200
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 4 марта 1970 г. № 270 срои введения установлен
с 01.01.72
Проверен в 1985 г. Постановлением Госстандарта от 12.05.85 № 1312 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой и направляющим подголовком класса точности С с диаметром резьбы от 20 до 48 мм. (Измененная редакция, Изм. № 4).

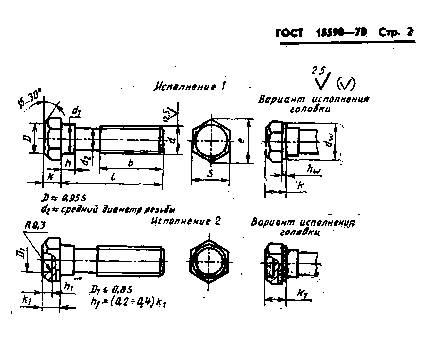

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
Издание официальноеПерепечатка воспрещен»
* Переиздание {август 1985 г.) с Изменениями М 2, 3, 4, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г. (МУС J» Я —74,8—81.8 —88).
ТаблицаI мм
Номинальный диаметр резьбы d
20
(22)
24
(27)
30
36
42
48
Шаг резьбы
2,5
2,5
3
3
3,5
4
4,5
5
Диаметр подголовка d1(пред. откл. h15j
20
22
24
27
30
36
42
48
Высота подголовка ft, не менее
10
11
12
14
15
18
21
24
Размер «под ключ» S
27
30
32
36
41
50
60
70
Высота головки k
11
12
13
15
17
"= 20
23
26
Высота головки кг
12,5
14
15
17
18,7
22,5
26
30
Диаметр описанной окружности е, не менее
29,6
33,0
35,0
39,6
45,2
55,4
66,4
76,9
dw, не менее
24,8
27,7
29,5
33,2
38,0
46,6
55,9
64,7
Ада
не менее
0,2
0,25
не более
0,8
Примечание. Размеэы болтов, заключенные в скобки, применять не рекомендуется.
ГОСТ 15590—70 Стр. 4
Таблица2
мм
Длина резьбы Ь при номинальном диаметре резьбы d
Длина болта I
20
(22)
24
(27)
30
36
42
48
70
75 80
(85) 90
(95)
100 (105)
ПО (115)
120
(125)
130 140 150 160 170 180
190 200 220 240 260
280 300
46 46 46
46 46 46 46 46 46 46 46
46 52 52 52 52 52 52
52 52 65 65 65
65 65
50 50
50 50 50 50 50 50 50 50
50
56 56 56 56 56 56
56 56 69 69 69
69
69
54
54 54
54 54 54 54 54 54
60 60 60 60 60 60 60
66 66 66 66
65
66 72 72 72 72 72 72
72 72 85 85 85
85 85
78
78
78 84 84 84 84 81 84
84 84 97 97 97
97
97
54
60
60
66
60
66
60
66
60
66
60
66
60
66
60
66
60
66
73
79
73
79
73
79
73
79
73
79
Примечание. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
Стр. 5 ТОСТ 155*0— 7В
Примерусловногообозначенияболта диаметром резьбы i=24 мм, длиной /=120 мм, класса прочности 4.6, исполнения /:
Болт М24Х 120.46 ГОСТ 15599—70 Те же, класса нрочности 5.6, исполнения 2:
