Постановлением Государственного комитета СССР по стандартам от 5 сентября 1979 г. № 3342 срок действия установлен
с 01.01.81
до 01.01.91 Несоблюдение стандарта преследуется по закону
1.Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм.
Стандарт не распространяется на откидные болты станочных приспособлений.
2.Откидные болты должны изготовляться исполнений:
1 — болты с круглой головкой;
2 — болты с круглой головкой и с отверстием под шплинт;
3 — болты с вилкой.
Болты могут изготовляться нормальной и грубой точности.

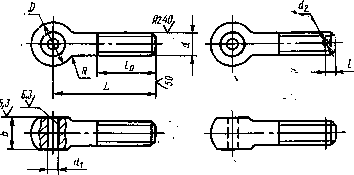

3.Конструкция и размеры откидных болтов исполнений 1 и 2 должны соответствовать указанным на чертеже и в табл. 1, а исполнения 3 — на чертеже и в табл. 2.
Примечания к табл. 1 и 2: 1. / — отклонение от соосности головки и стержня; К — отклонение от перпендикулярности оси отверстия в головке и оси стержня на длине, равной 0,5 Ь или 0,5 Ъ\\ m—отклонение от пересечения осей головки и отверстия в головке на длине, равной d.
2. Масса указана для стальных болтов. Для определения массы болтов из латуни величины масс, указанные в табл. 1 и 2, следует умножить на коэффициент 1,08; из бронзы —на 0,97.
3.Болты с резьбой d== 14 мм применять не рекомендуется.
Примерусловногообозначенияоткидного болта исполнения 1, диаметром резьбы d=6 мм, с полем допуска 8 g, длиной L = 32 мм, класса прочности 3.6, из спокойной стали, с покрытием 01 толщиной 6 мкм:
Болт М6Х32.36.С.016 ГОСТ 3033—79
То же, грубой точности, исполнения 2, диаметром резьбы d=10 мм, с полем допуска 8 g, длиной L=60 мм, из материала группы 32, без покрытия:
Болт Г2М10X 60.32 ГОСТ 3033—79!
4.Предельные отклонения диаметра отверстия в головке d\'. для болтов нормальной точности — Н12;
для болтов грубой точности — HI4.
5.Предельные отклонения диаметра отверстия под шплинт dy— Н14.
6.Предельные отклонения шириной головки Ь—dll.
7.Предельные отклонения размера /2—Н14.
8.Предельные отклонения ширины прорези Ь2—HI2.
9.Предельные отклонения длины резьбы h — плюс два шага резьбы.
10.Предельные отклонения размеров, получаемых штамповкой, — по второму классу ГОСТ 7505—74.
12.При изготовлении резьбы методом накатки диаметр стержня выполнять по ГОСТ 19256—73.
13. Для болтов грубой точности допускается: отклонение от соосности головки и стержня не более 2/; отклонение от пересечения осей головки и отверстия в головке
не более 1,5 мм;
отклонение от перпендикулярности оси отверстия в головке к оси стержня на длине, равной 0,5& или 0,5ЬЬ не более 2К;
срезы (сколы) металла на гранях головки глубиной не более 0,5 мм.
Шероховатость поверхностей, образующих размер b — '—/?а<100 мкм, а поверхности отверстия диаметром d\ — >—#а<20 мкм.
14.Резьба —по ГОСТ 24705—81, с полем допуска 8 g — по ГОСТ 16093—81.
15.Размеры сбегов и фасок для резьбы — по ГОСТ 10549—80.
16.Механические свойства, марки материалов и технические требования для болтов нормальной и грубой точности — по ГОСТ 1759—70.
17.Методы стопорения гайки приведены в рекомендуемом приложении 1.
Примеры применения откидных болтов даны в рекомендуемом яриложении 2.
ГОСТ 3033—79 Стр. 10
ПРИЛОЖЕНИЕ 1 Рекомендуемое
МЕТОДЫ СТОПОРЕНИЯ ГАЙКИ
1.Стопорение гайки откидного болта исполнения 2 должно выполняться путем установки штифта. Штифт, установленный в отверстие болта, должен быть расклепан с двух сторон.
2.По соглашению между потребителем и изготовителем допускается стопорение гайки кернением резьбы откидного болта или механическим сближением двух последних витков резьбы в двух противоположных точках о боков, а также кернением с торца в зависимости от диаметра резьбы.
3.Материал для изготовления штифтов: проволока стальная марки 10 или 15 по ГОСТ 17305—71, латунная марки Л63 по ГОСТ 1066—80 или ВТ1—00 по техническим условиям, утвержденным в установленном порядке.
4.Размеры штифтов для стопорения гайки откидного болта исполнения 2 должны соответствовать указанным на чертеже и в таблице.
______21
\
L
-*---------
Размеры,мм
Номинальный
диаметр резьбы откидного болта d
Диаметр
штифта
d..
|Длина штифта
(пред. откл.|
i по lsK)^
Масса
1000 шт.
штифтов,
кг
5
1,6
6
0,095
6
7
0,120
8
2,0
9,5
0,240
10
11,5
0,280
12
13,5
0,330
(14)
3,0
16
0,880
16
18
0,990
20
4,0
22
2,170
24
26
2,620
30
6,0
32
7,100
36
38
8,300
Стр. 11 ГОСТ 3033—79
ПРИЛОЖЕНИЕ 2 Рекомендуемое

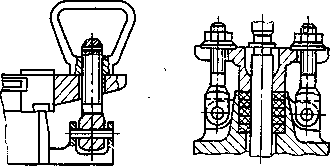

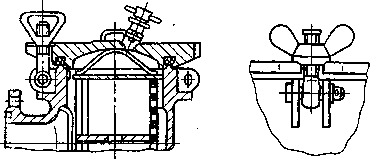

ПРИМЕРЫ ПРИМЕНЕНИЯ ОТКИДНЫХ БОЛТОВ Пример 1 Пример 2
Пример 3 Пример 4
Редактор В. С. Аверина
Технический редактор Л. Я- Митрофанова
Корректор Н. Д. Чехотина
-Сдано в наб. 21.05.86 Подп. в печ. 14.10.86 0,75 п. л. 0,75 уел, кр.-отт. 0,72 уч.-изд. л.
Тир. 12000 Цена 5 коп.
Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП,
Новопресненский пер., 3.
Калужская типография стандартов, ул. Московская, 256. Зам. 1765
