	УДК 621.833.382:006.354                                                                                      Группа П5 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Основные нормы взаимозаменяемости	ГОСТ 19036-81
	ПЕРЕДАЧИ ЧЕРВЯЧНЫЕ ЦИЛИНДРИЧЕСКИЕ Исходный червяк и исходный производящий" червяк            f ОТ СЭВ Basic requirements for interchangeability.                    OAA 7f%\ Cylindrical worm gear pairs. Basic worm and basic            лОО *0| generating worm                                                Взамен ГОСТ 19036—73
	Постановлением Государственного комитета СССР по стандартам от 27 фев­раля 1981 г. № 1089 срок введения установлен с 01.07 1981 г. Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на цилиндрические червячные передачи с архимедовыми червяками ZA, эвольвентны-ми червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червя­ками, образованными конусом ZK1 и ZK2, и устанавливает исход­ный червяк и исходный производящий червяк и радиальные за­зоры червячной передачи с модулем от 1 до 25 мм. Настоящий стандарт не распространяется на делительные чер* вячные передачи и другие передачи, к которым предъявляются специальные требования. Стандарт полностью соответствует СТ СЭВ 266—76. 2.  Термины и обозначения —по ГОСТ 16530—70 и ГОСТ 18498—73. 3.  Форма и размеры витков исходного червяка и исходного производящего червяка и радиальные зазоры червячной передачи в осевом сечении этих червяков, содержащем межосевую линию червячной передачи, должны соответствовать указанным на чер­теже.
	Издание официальное                                                               Перепечатка воспрещена • © Издательство стандартов, 1981

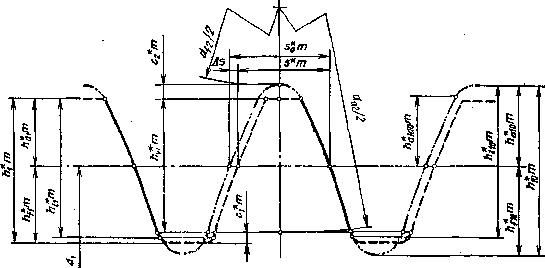

	контуры витков исходного и исходного производящего ЧЕРВЯКА
	-Совпадающие контуры витков исходного червяка и исходного производящего червяка -Контур витков исходного червяка -Контур виткоэ исходного производящего червяка

	ГОСТ 19036—81 Стр. 3
	3.1.  Значения коэффициентов параметров витков исходного червяка должны быть следующими: коэффициент высоты витка hit=2)0+c*; коэффициент высоты головки витка h*ai =1,0; коэффициент высоты ножки витка Ад,я .1.0-H*i; км^у^диотт^равичной высоты витка fr/,^2,0; '"^"^коэффициент глубины захода h*w =2,0; коэффициент радиального зазора у поверхности впадин чер« вяка С] =0,2; коэффициент радиального зазора у поверхности впадин колеса rfj-0,2; коэффициент расчетной толщины витка s*=0,5n; коэффициент радиуса кривизны переходной кривой витка Q/J =0,3. Примечания: 1.  Допускается уменьшать коэффициент расчетной толщины. 2.  В обоснованных случаях допускается изменение коэффициента радиаль­ного зазора у поверхности впадины колеса, но его величина должна лежать в пределах 0,15 <<сг<; 0,3. 3.  Для эвольвентных червяков и червяков с делительным углом подъема 7^26,565° принимать сх =0,2-cost- 4.  Обязательное утонение расчетной толщины исходного червяка As по сравнению с расчетной толщиной исходного производящего червяка, необходи­мое для обеспечения гарантированного бокового зазора в червячной цилиндри­ческой передаче, настоящим стандартом не регламентируется. 3.2.  Значения коэффициентов параметров витков исходного производящего червяка, отличные от соответствующих значений коэффициентов параметров витков исходного червяка, должны быть следующими: коэффициент высоты витка настоящим стандартом не регла­ментируется /ijo,' коэффициент высоты головки витка Aeio = 1.0 + c*; коэффициент высоты ножки настоящим, стандартом не, регла­ментируется h)iQ; коэффициент граничной высоты витка Ало ^2,04- с2; коэффициент высоты головки до начала закругления Ae*io = lfO. 4. Значения углов профиля: в осевом сечении витка червяка ZA ах, в нормальном сечении зуба рейки, сопряженной с червяком ZIan, в нормальном сечении витка червяка ZN1 ипТ, в нормальном сечении впадины червяка ZN2 апэ,

	Стр. 4 ГОСТ «036—81
	производящего конуса для червяков ZK1 и ZK2 должны соот­ветствовать 20°. Примечание. Для червячных цилиндрических передач ZK1 допускается в технически обоснованных случаях (например, для локализации пятна контак­та) корректировать угол профиля исходного производящего червяка. 5. Величина радиуса скругления оыо кромки производящей поверхности, образующей боковые поверхности витков исходного .производящего червяка должна находиться в пределах от 0,2 m до 0,3 т. Предпочтительно принимать Qkio=0,3 т.
