С сокращениями (официальным изданием не является)

ГОСТ Р 12.4.026 – 2001

30

0 ВЫХОД

Выход налево

Выход налево

ВЫХОД EXIT

Выход направо вниз

Выход направо вниз

* + Г

tf j»

Место сбора налево вниз

Медицинский кабинет и аптечка налево вниз

Пожарная лестница вверху

Пожарный кран налево

МЬз

Средства противопожарной защиты направо

Кнопка включения установок пожарной автоматики и оповещателей налево

Телефон направо вниз

Огнетушитель налево

Рисунок 10 – Примеры формирования смысловой комбинации знаков для указания направления движения к эвакуационному выходу, средствам противопожарной защиты, месту сбора и средствам оказания первой медицинской помощи

6.6 Требования к поясняющим надписям 6.6.1 Текст поясняющих надписей должен быть выполнен на русском языке. Допускается на знаке безопасности вместе с текстом надписи на русском языке выполнять аналогичный текст надписи на английском языке (например «ВЫХОД» и «EXIT»). 6.6.3 Пример выполнения поясняющих надписей приведен в приложении Н.

17

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 6.6.6 Расстояние между базовыми линиями строк, размеры букв и цифр, толщина линий, расстояние между буквами и словами поясняющих надписей рекомендуется выполнять в соответствии с приложением Н. 7 Сигнальная разметка 7.1 Виды и исполнения сигнальной разметки 7.1.1  Сигнальную разметку выполняют в виде чередующихся полос красного и белого, желтого и черного, зеленого и белого сигнальных и контрастных цветов. 7.1.2   Сигнальную разметку выполняют на поверхности строительных конструкций, элементов зданий, сооружений, транспортных средств, оборудования, машин, механизмов, а также поверхности изделий и предметов, предназначенных для обеспечения безопасности, в том числе изделий с внешним или внутренним электрическим освещением от автономных или аварийных источников электроснабжения. 7.1.4 Сигнальную разметку выполняют с применением несветящихся, световозвращающих, фотолюминесцентных материалов или их комбинации. Материалы должны соответствовать требованиям разделов 8 и 9. 7.2 Назначение и правила применения сигнальной разметки 7.2.1 Красно-белую и желто-черную сигнальную разметку следует применять в целях обозначения: - опасности столкновения с препятствиями, опасности поскользнуться и упасть; - опасности оказаться в зоне возможного падения груза, предметов, обрушения конструкции, ее элементов и т.п.; -  опасности оказаться в зоне химического, бактериологического, радиационного или иного загрязнения территории (участков); -  контрольно-пропускных пунктов опасных производств и других мест, вход на которые запрещен для посторонних лиц; -     мест ведения пожароопасных, аварийных, аварийно-спасательных, ремонтных, строительных и других специальных работ; 18

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 -  строительных и архитектурных элементов (колонн, углов, выступов и т.п.), узлов и элементов оборудования, машин, механизмов, арматуры, выступающих в рабочую зону или пространство, где могут находиться люди; -   границ полосы движения (например переходы для работающих в зоне ведения строительных работ, движении транспортных средств в зоне ведения дорожных работ); -  площадей, конструкций, зон в соответствии с 5.1; -  узлов и элементов оборудования, машин, механизмов в соответствии с 5.1; -   границ мест проведения спортивных соревнований (велотреков, автомобильных, лыжных трасс и т.п.) или зрелищных мероприятий. 7.2.2 Если препятствия и места опасности существуют постоянно, то они должны быть обозначены сигнальной разметкой с чередующимися желто-черными полосами, если препятствия и места опасности носят временный характер, например при дорожных, строительных и аварийно-спасательных работах, то опасность должна быть обозначена сигнальной разметкой с чередующимися красно-белыми полосами. 7.2.5 Зелено-белую сигнальную разметку следует применять для обозначения границ полосы безопасного движения и указания направления движения по пути эвакуации (например направляющие линии в виде «елочки», рисунок 11б). 7.3 Цветографическое изображение и размеры сигнальной разметки 7.3.1   Полосы сигнального и контрастного цветов могут располагаться на сигнальной разметке прямо (вертикально или горизонтально), наклонно под углом 45° - 60° или зигзагообразно («елочка»). Примеры расположения чередующихся полос сигнального и контрастного цветов на сигнальной разметке представлены на рисунке 11. 7.3.2  Доля красного, желтого или зеленого сигнального цвета от общей площади полосы должна составлять не менее 50 %. Соотношение ширины полос красного и белого, желтого и черного, зеленого и белого цветов должно составлять от 1:1 до 1,5:1 соответственно. 19

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 7.3.3 Ширина полосы сигнального цвета s – 20 - 500 мм. 7.3.5 Ширину полосы сигнального цвета s и поперечный размер сигнальной разметки f следует выбирать с учетом: - вида и исполнения сигнальной разметки; - размера объекта или места размещения; - расстояния, с которого сигнальная разметка должна быть достаточно видима и опознана по своему смысловому значению. 7.3.7 Допускается наносить на сигнальную разметку поясняющие надписи, например: «Опасная зона», «Проход запрещен» и др. Поясняющие надписи выполняют красным цветом на белом фоне (для красно-белых сигнальных разметок), черным цветом на желтом фоне (для желто-черных сигнальных разметок) или зеленым цветом на белом фоне (для зелено-белых сигнальных разметок). Шрифт поясняющих надписей на сигнальной разметке рекомендуется выполнять в соответствии с 6.6 и приложением Н.
	20

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001
	в

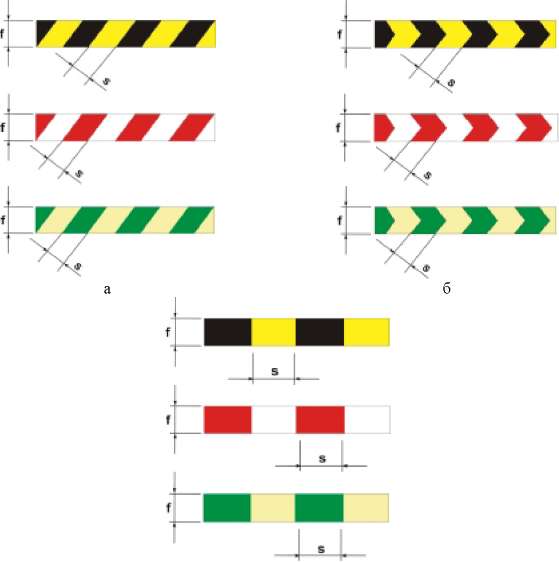

	а – расположение полос наклонно; б – расположение полос зигзагообразно в виде «елочка»; в – расположение полос прямо (вертикально или горизонтально), f – поперечный размер сигнальной разметки, s – ширина полосы сигнального цвета.
	Рисунок 11 – Примеры расположения полос сигнального и контрастного цветов на сигнальной разметке
	21

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 8 Общие технические требования 8.1 Требования к конструкции и материалам 8.1.1 Конструкционные материалы следует выбирать с учетом вида исполнения, специфики условий размещения знаков безопасности и сигнальной разметки и в соответствии с требованиями раздела 9. 8.1.4   Цветографические изображения и поясняющие надписи наносят на поверхность материала-носителя с применением различных технологий (плоттерной резки, переносом изображений, шелкографии, тампопечати и других видов печати, методом нанесения с помощью трафарета и другими методами). При нанесении цветографического изображения знаков безопасности с помощью трафаретов не допускается оставлять незакрашенными перемычки общей площадью более 4 % площади каймы или более 1,5 % общей площади знака безопасности. Для световозвращающих пленочных материалов не допускается соединение наклеиваемой пленки внахлест. 8.1.8 Знаки безопасности и сигнальная разметка должны быть стойкими к воздействию воды, водных растворов кислот и щелочей, водных растворов моющих средств, масел, бензина. 8.2   Требования к лакокрасочным материалам, покрытиям и другим материалам сигнальных и контрастных цветов 8.2.5  Колориметрические и фотометрические характеристики лакокрасочных материалов, покрытий и других материалов сигнальных и контрастных цветов должны соответствовать требованиям 5.2 и приложениям А – Б. Материалы и покрытия, колориметрические характеристики которых не соответствуют требованиям, установленным в приложениях А и Б, не допускается использовать для нанесения сигнальных и контрастных цветов и изготовления знаков безопасности и сигнальной разметки. 8.3 Устойчивость к воздействию климатических факторов 22

	С сокращениями (официальным изданием не является)            ГОСТ Р 12.4.026 - 2001 8.3.1 Знаки безопасности и сигнальная разметка должны быть выполнены в климатическом исполнении УХЛ по ГОСТ 15150, в диапазоне температур: - от минус (40±2) до плюс (60±2) °С - для наружного размещения (категория 1); - от (5±2) до (35±2) °С и от (5±2) до (60±2) °С - для внутреннего размещения (категория 4); и относительной влажности воздуха до 98 %. 8.3.3 Знаки безопасности и сигнальная разметка для наружного размещения должны быть стойкими к действию атмосферных осадков (снега, инея, дождя), солнечного излучения, соляного тумана, пыли. 9 Требования безопасности, определяемые конструктивным исполнением и применяемыми материалами 9.1   Применение знаков безопасности и сигнальной разметки на объектах и местах не представляет опасности для здоровья людей и не требует мер предосторожности. 9.2   Знаки безопасности и сигнальная разметка при эксплуатации не должны наносить повреждений здоровью людей, оборудованию, внутризаводскому транспорту в случаях падения или наезда. 9.2.1 При выборе типа конструкции следует отдавать предпочтение ударобезопасным пустотелым конструкциям. 9.3   Для материалов, используемых при изготовлении знаков безопасности и сигнальной разметки, следует определять показатели пожарной опасности: - кислородный индекс (для полимерных пленок и пластиков); - группу воспламеняемости. Значения показателей пожарной опасности должны быть: - кислородный индекс - не менее 18 %; - группа воспламеняемости - не ниже В2. 9.4 Конструкция должна быть выполнена с учетом требований электробезопасности.
	23

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 9.4.1 Знаки безопасности и сигнальная разметка с внешним или внутренним электрическим освещением должны быть выполнены с соблюдением требований электробезопасности по ГОСТ 17677, Правил устройства электроустановок [1] и Норм пожарной безопасности НПБ 249 [2]. 9.4.2  Для знаков безопасности и сигнальной разметки во взрывозащищенном исполнении необходимо учитывать требования главы 7.3 Правил устройства электроустановок [1], а для знаков и разметки в пожаробезопасном исполнении необходимо учитывать требования главы 7.4 Правил устройства электроустановок [ 1]. 9.5  Материалы для изготовления знаков безопасности и сигнальной разметки должны обладать электростатическими свойствами, исключающими или предупреждающими возникновение разрядов статического электричества, способных стать источником зажигания или взрыва по ГОСТ 12.1.018. 9.6 Знаки безопасности и сигнальная разметка при правильной эксплуатации и соблюдении общих правил техники безопасности и гигиены на местах не должны выделять в окружающую среду токсические и вредные для здоровья вещества. 9.6.1 Выделение вредных для здоровья элементов не должно превышать требований ГОСТ 25779 (2.33). 9.7 Материалы, используемые для изготовления знаков безопасности и сигнальной разметки, по показателям безопасности должны соответствовать санитарно-гигиеническим нормам и правилам, а также нормативным документам по пожарной безопасности. 10 Правила приёмки 10.1   Знаки безопасности и сигнальная разметка должны соответствовать требованиям настоящего стандарта. Для проверки соответствия знаки безопасности и сигнальная разметка должны быть подвергнуты приемосдаточным и периодическим испытаниям. 10.2  Приемосдаточные и периодические испытания проводит организация - изготовитель знаков безопасности и сигнальной разметки в соответствии с разделом 11. 24

	С сокращениями (официальным изданием не является)           ГОСТ Р 12.4.026 – 2001 10.3  Отбор образцов для приемосдаточных испытаний необходимо проводить по ГОСТ 18321. 10.4  Периодическим испытаниям следует подвергать не менее трех образцов изделий, отобранных в течение контролируемого периода из числа партий, прошедших приемосдаточные испытания. 13 Гарантии изготовителя Гарантийный срок знаков безопасности и сигнальной разметке при условии соблюдения правил монтажа и эксплуатации устанавливается в нормативных документах организации-изготовителя на конкретный вид изделия и должен составлять не менее двух лет.
	25

	С сокращениями (официальным изданием не является)         ГОСТ Р 12.4.026 – 2001
	Приложение Б (обязательное) Колориметрические и фотометрические характеристики сигнальных и контрастных цветов фотолюминесцентных материалов
	К – область красного цвета, Ж – область желтого цвета, З – область зеленого цвета, С – область синего цвета, Б – область белого цвета, Ч – область черного цвета; 1 – предпочтительная малая область для желтовато-белого фотолюминесцентного цвета; 2 – предпочтительная малая область для красного (красно-оранжевого) фотолюминесцентного цвета. Рисунок Б.1 – Допустимые области цветности сигнальных и контрастных цветов фотолюминесцентных материалов на стандартном цветовом графике x, y МКО 1931 г.
	59
