	ГОСУДАРСТВЕН НЫ Й СТАНДАРТ СОЮЗА ССР
	КОРОНКИ БУРОВЫЕ ДЛЯ ПЕРФОРАТОРОВ И СТАНКОВ ВРАЩАТЕЛЬНО-УДАРНОГО БУРЕНИЯ ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ ГОСТ 17196—77 Издание официальное
	1
	ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

	УДК 622.233.051 : 006.354                                                                                         Группа Г41 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	КОРОНКИ БУРОВЫЕ ДЛЯ ПЕРФОРАТОРОВ И СТАНКОВ ВРАЩАТЕЛЬНО-УДАРНОГО БУРЕНИЯ Типы и основные размеры Bits for air drills and rotary percussive rigs. Types and basic dimensions ОКП 31 4753	ГОСТ 17196-77* Взамен ГОСТ 17196—71
	Постановлением Государственного комитета стандартов Совета Министров СССР от 23 декабря 1977 г. № 3025 срок введения установлен с 01.01,79 Проверен в 1983 г. Постановлением Госстандарта от 04.11.83 № 5281 срок действия продлен                                                                                           до 01.01.94 Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на коронки для бу­рения шпуров и скважин в горных породах любой крепости пер­фораторами и станками вращательно-ударного бурения. 2.  Коронки диаметрами до 43 мм должны применяться с пер­фораторами с энергией удара не более 63,74 Дж (6,5 кгс-м), корон­ки диаметрами свыше 43 до 65 мм — с энергией удара не более 88,26 Дж (9 кгс-м), коронки диаметрами свыше 65 мм — с энер­гией удара не более 147,1 Дж (15 кгс-м). 3.  Типы и область применения короток должны соответство­вать указанным в табл. 1. Таблица 1
	Обозначение Наименование Область применения кдп ккп ктш кнш Коронки долотчатые пластин­чатые Коронки крестовые пластин­чатые Коронки трехперые штыревые Коронки неперетачиваемые штыревые Бурение вязких монолитных пород Бурение вязких трещиноватых и абразивных пород Бурение хрупких монолитных и трещиноватых пород Бурение хрупких абразивных пород
	(Измененная редакция, Изм. № 2).
	Издание официальное                                                                 Перепечатка воспрещена * Переиздание (сентябрь 1984 г.) с Изменениями № 1, 2, утвержденными в мае 1979 г., ноябре 1983 г. (МУС № 6—79, 2—84). © Издательство стандартов, 1984

	Стр. 2 Г9СТ 17196—77
	4.  Коронки должны изготовляться с конусным или резьбовым присоединительными отверстиями. 5.  Основные размеры коронок должны соответствовать ука­занным на черт. 1 и в табл. 2.
	Коронка с конусным отверстием		Коронка с резьбовым отверстием
	кдп	Вид А Для коронок типов; ККП Ло
	КИШ	КТШ
	Примечание. Чертеж не определяет конструкцию коронок. Черт. 1

	Таблица 2
	Размеры в мм
	Типораз­меры коронок D (пред. откл. ±1) d (пред. откл. по h!7) (пред. откл. ±0,1) d2 (пред. откл. ±0,1) Диаметр резьбы d, я, не менее h (пред. откл. по hl6) hi (пред. откл. по h 17) ъ, не - более г (пред. откл. по Я17) 32—19 32 28 19 15,8 _ 65 30 — 26 7,0 36—22 36 32 22 18,8 70 зо - 8,5 40—22 40 35 75 33 40—25 . 25 20,7 40 9,5 40-27 36 — __ 27 105 57 —_ 43—25 43 37 25 20,7 — 75 40___ 35 ' 9,5 43—27 — — 27 57 — 43—28 39 28 23,1 — 80 45 — 10,5 43—31 40 — 31 105 75 6.0 -■ . — 33 — 46—25 46 37 - 25 20,7 — 40 35 9,5 46—27 — 27 — 57 — 46—28 42 58 23,1 80 45 10,5 46—31 40 — — 31 105 40 60 40 — 52-25 52 39 25 28 20,7 — 75 — 9,5 52—28 42 23,1 80 45 10,5 52-31 — — 31 105 — 60 56—31 56 , 60—31 60 45 ПО 45 __. 60—38 52 38 65—31 65 45 31

	Размеры в мм		Продолжение табл. 2
	Типораз­меры коронок D (пред. откл. ±1) d (пред. откл. по hl7) (пред. откл. ±0,1) d2 (пред. откл. ±0,1) Диаметр резьбы Я, не менее h (пред. откл. по Ы6) /г, (пред. откл. по hi7) b, не более г (пред. откл. по //17) 65—38 65 52 — — 38 115 — 60 45 70—31 70 .31 70—38 38 75—31 75 85 31 — 75—38 38 85—31 31 85—38 38
	Примечание. По заказу потребителя для бурения шпуров с сухим пылеулавливанием допускается изготов­ление коронок типа КДП без двух параллельных лысок.
	Пример di~25 мм:	условного обозначения коронки типа КТШ размерами Z) = 40 мм,
	КТШ 40—25 ГОСТ 17196—77 То же, размерами £) = 52 мм, о?з=31 мм с круглой резьбой: КТШ 52—31К ГОСТ 17196-77 То же, размерами D = 52 mm, d3=31 мм с круглоупориой резьбой: КТШ 52—31 КУ ГОСТ 17196—77. Допускается условные обозначения коронок дополнять буквами, определяющими их конструк­тивные особенности. (Измененная редакция, Изм. № 1, 2).

	ГОСТ 17196—77 Стр. S

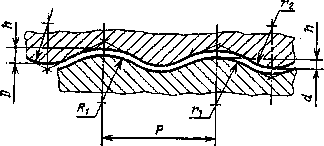

	6.  Коронки с резьбовым соединением должны иметь левук> круглую резьбу (К) или левую кругло-упорную резьбу (КУ). 7.  Размеры профиля круглой резьбы должны соответствовать указаннь/м на черт. 2 и в табл. 3.
	/?2 Внутренняя резьба
	Ьарущнап резьба
	Черт. 2 Размеры в мм	Таблица 3
	Наружная резьба Внутренняя резьба Р d Р D 3 Номинальный о размер резьбы Ho­is ин. Пред. откл. о -0.0 гч, (пред. О! ±0,4) Но- мнн. Пред. откл. о CD rf ^5+1 о (пред. 01 ±0,2) (П. CV 27 27,0 —0,13 '24,10 +0,13 31 31,34 —0,15 5,5 6,0 28,36 +0,25 5,5 6,0 1,5 12,7 38 37,99 —0,20 35,01 + 0,25
	(Измененная редакция, Изм. № 2).

	Стр. 6 ГОСТ 17196—77

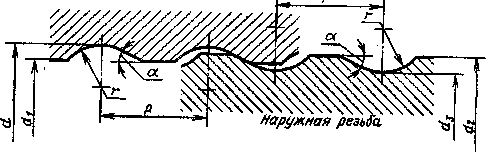

	8. Размеры профиля кругло^упорной резьбы должны соответ­ствовать указанным на черт. 3 и в табл. 4.
	Внутренняя резьба
	Черт. 3
	Таблица 4
	Размеры в мм
	Номинальный диаметр резьбы d (пред. откл. + 0,13) (пред. откл. + 0,13) d2 (пред. откл. —0.13) d3 (пред. откл. —0,13) р г (пред. откл. +0,3) а (пред. откл. ±30') 27 27,1 24,5 26,8 23,7 7,5 2,5 22° 31 32,1 28,2 31,0 27,3 10,0 25° 38 38,8 34,5 37,7 33,0 12,0 4,4
	(Измененная редакция, Изм. № 1). 9. Технические требования — по ГОСТ 6086—75.
	Редактор Р. Г. Говердовская Технический редактор Э. В. Митяй Корректор М. М. Герасименко
	Сдано в наб. 01.08.84 Подп. в печ. 22.12.84 0.5 п. л. 0,5 усл. кр.-отт. 0,25 уч.-изд. л. Тираж 4000 Цена 3 коп. Ордена «Знак Почета> Издательстве стандартов, 123840, Москва, ГСП, Новопреснёнскнй пер.» д. 3. Вильнюсская "типография Издательства стандартов, ул. Миндауго, 12/14. Зак. 3963
