	УДК 621.882.622-422.6:006.354                                                                              Группа Г31 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ С Конструкция и размеры Hexagon reduced head bolts, product grade С. Construction and dimensions	ГОСТ I559I-70*
	ОКП 12 8200
	Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 4 марта 1970 г. № 270 срок введения установлен с 01.01.72

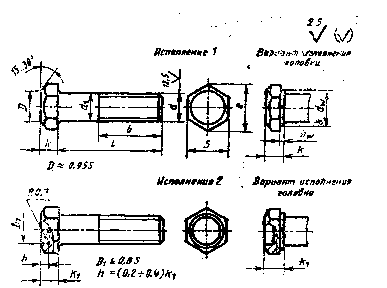

	Проверен в 1985 г. Постановлением Госстандарта от 12.05.85 № 1311 срои действия продлен до 01.01.96 Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на болты с шести­гранной уменьшенной головкой класса точности С с диаметром резьбы от 20 до 48 мм. (Измененная редакция, Изм. № 4). 2.   Конструкция и размеры болтов должны соответствовать ука­занным на чертеже н в табл. \ и 2.
	Издание официальное	Перепечатка воспрещена
	• * Переиздание (август 1985 г.) с Изменениями М 2. 3, 4, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г. [ИУСMS — 74.6 — 81. 8 — 85).

	Стр. 2 ГОСТ 155*1—78
	Таблица I
	Номинальный диаметр резьбы d 20 (22) 24 (27) 30 36 42 48 Шаг резьбы 2,5 2,5 3 3 3,5 4 4,5 5 Диаметр стержня dj. 20 22 24 27 30 36 42 48 Размер «под ключ» S> 27 30 32 36 41 50 60 70 Высота головки k 11 12 13 15 17 20 23 26 ' Высота головки kx 12,5 14 15 17 18,7 22,5 26 30 Диаметр описанной окружности е, не менее' 29 ,6 33,0 35,0 39,6 45,2 55,4 66,4 76,9 dw, не менее 24,8 '.27,7 29,5 33,2 38,0 46,6 55,9 64,7 И-цц не менее 0.2 0,25 не более 0 8
	Примечание. Размеры болтов, заключевные в скобки, применять не рекомендуется.

	ГОСТ 15591—71 Стр. Э
	Таблица 2
	мм
	Длина резьбы * при номинальны* диаметре резьбы Л (знак»м х отмечены балты с реаьб»н на всей длине стержни)
	Длина болта {
	2»		(22)		24	(27)	3»	3S	«^
	25 зв ,<32) 35 (38) 46 45 50 55 ее ■65 70 75 80 (85) 90 (95) Н00 <105) ПО (Н5) 120 <125) 130 140 150 160 170 180 190 200 220 240 260 280 300	X X X X X X X X X 46 46 46 46 46 46 46 46 46 46 46 46 46 46 46 52 52 52 52 52 52 52 52 65 65 65 65 65		X X X X X X X 5» 59 59 59 59 59 50 50 50 50 50 50 50 50 50 56 56 56 56 56 56 h ч 56 56 69 69 69 69 69	X X X X X X X X 54 54 54 54 54 54 54 54 54 54 54 54 54 60 60 60 60 60 60 60 60 73 73 73 73 73	X X X X X X X X 60 60 66 60 60 60 60 60 60 60 60 60 66 66 66 66 66 66 66 66 79 79 79 79 79	X X X X X X X 66 66 66 66 66 66 66 66 66 66 66 72 72 72 72 72 72 72 72 85 85 85 85 85	X X X X X X X X 78 78 78 78 78 78 •78 Я 84 84 84 84 84 84 84 84 97 97 97 97 97	X X X X X X X X X X 99 90 90 90 90 96 96 96 96 96 96 96 96 109 109 109 109 109
	Примечание. Болты с размерами длин, заключенными в скобки, приме­нять не рекомендуется.

	Стр. 4 ГОСТ 15591—70
	Пример условного обозначения болта диаметром резьбы d=24 мм, длиной /=120 мм, класса прочности 4.6, испол­нения /: Болт М24 X 120.46 ГОСТ 15591—70 То же, класса прочности 5.6, исполнения 2: Болт 2М24Х 120.56 ГОСТ 15591—70 (Измененная редакция, Изм. № 3, 4). 3.   Резьба по ГОСТ 24705—81. Сбег и недорез —по ГОСТ 10549—80. (Измененная редакция, Изм. № 4). За. Радиус под головкой — по ГОСТ 24670—81. 36. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы конт­роля—по ГОСТ 1759.1—82. Зв. Допустимые дефекты поверхности болтов и методы контро­ля - по ГОСТ 1759.2—82. За, 36, Зв. (Введены дополнительно, Изм. № 4). 4.  Допускается по соглашению между изготовителем и потре­бителем изготовлять болты исполнения / с высотой головки, рав­ной kx. (Измененная редакция, Изм. № 4). 5.  Вариант исполнения головки устанавливает изготовитель. 6.  Технические требования по ГОСТ 1759—70. Механические свойства болтов должны соответствовать клас­сам прочности 3.6; 4.6 и 5.6. Болты поставляются без покрытия. 7.  (Исключен, Изм. № 2). 8. Масса болтов указана в приложении /. 9.  (Исключен, Изм. № 4).

	ГОСТ 15591—70 Стр. 5 ПРИЛОЖЕНИЕ I Справочное
	Масса болтав (исполнение /)
	Теоретическая масса 1000 и.т. б». Т IB, кг £г, 1ри номинальном диаметре резьбы d, мм Длина волта 1, мм 20 '22 24 27 30 36 42 48 25 111,5 28 118,4 — __ __ — — — __ 30 123,0 156,5 — — — — — — 32 127,6 162,1 195,6 — — — — — 35 134,6 170,5 205,6 279,0 — — — — 38 141,5 178,9 215,6 291,7 — — .— __ 40 146,1 184,5 222,2 300,2 400,7 — — — 45 157,7 198,5 238,8 321,3 426,8 — — — 50 169,2 212,6 255,4 342,5 452,8 712,6 — — 55 181,9 226,6 272,0 363,7 478,9 750,3 1124 — 60 194,3 242,6 288,6 384,9 504,9 787,9 1175 __ 65 206,6 257,5 307,4 406,0 531,0 825,5 1226 1729 70 218,9 272,4 325,2 429,5 557,0 863,2 1278 1796 75 231,3 287,4 342,9 452,0 585,6 900,8 1329 1863 80 243,6 302,3 360,7 474,4 613,4 928,4 1380 1930 85 256,0 317,2 378,5 496,9 641,1 976,0 1432 1998 90 268,3 332,2 396,2 519,4 668,9 1018,0 1483 2065 95 280,6 347,1 414,0 541,9 696,7 1059,0 1534 2132 100 293,0 362,0 431,8 564,4 724,4 10Э8.0 1586 2199 105 305,3 377,0 449,6 586,9 752,2 1138,0 1645 2266 ПО 317,7 391,9 467,3 609,4 780,0 1178,0 1699 2332 115 330,0 405,8 485,1 631,9 807,7 1218,0 1753 2409 120 342,3 421,8 502,9 654,4 835,5 1258,0 1808 2480 125 354,7 436,7 520,6 676,8 863,3 1298,0 1863 2550 130 367,0 451,6 538,4 699,3 831,0 1338,0 1917 2623 140 391,7 481,5 574,0 744.3 946,6 1418,0 2026 2765 150 416,4. 511,3 609,5 789,3 1002,0 1498,0 2135 2907 160 441,1 541,2 645,0 834,3 1058,0 1578,0 2244 3049 170 465,7 571,0 680,6 879,3 1113,0 1658,0 2353 3191 180 490,4 600,9 716,1 924,3 1169,0 1738,0 2461 3333 190 515,1 630,8 751,6 969,2 1224,0 1818,0 2570 3475 200 539,8 660,7 787,2 1014,0 1280,0 18Э8.0 2679 3618 220 589,1 720,4 858,2 1104,0 1391,0 2058,0 2897 3902 240 638,5 780,1 929,4 1194,0 1502,0 2218,0 3115 4186 260 687,6 839,9 1000,0 1284,0 1613,0 2378,0 3332 4471 280 737,2 899,5 1072.0 1374,0 1724,0 2538,0 3550 4755 300 786,6 959,3 1143.0 1464,0 1835,0 2698,0 3768 5039
	Пряложенм 2 справочное. (Исключено, Изи. № 4).
