ГОСТ 24379.1-80

УДК 621.882.64:006.354 Группа Г31

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ФУНДАМЕНТНЫЕ

Конструкция и размеры

Foundation bolts. Design and dimensions

ОКП 12 8100

Дата введения 1982-01-01

УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 25 августа 1980 г. № 133

ПЕРЕИЗДАНИЕ. Май 1991 г.

Настоящий стандарт распространяется на фундаментные болты (в дальнейшем болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0-80, предназначенные для крепления строительных конструкций и оборудования.

Стандарт соответствует СТ СЭВ 144-75 и СТ СЭВ 177-75 в части, касающейся предельных отклонений размеров, и СТ СЭВ 181-75 и СТ СЭВ 182-75 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.

1. Конструкция и основные размеры

1.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в табл. 1 и на черт. 1.

Таблица 1

Тип болта	Исполнение	Наименование болта	Номинальный диаметр резьбы, мм
1	1	Болты фундаментные изогнутые	12-48
	2
2	1	Болты фундаментные с анкерной плитой	16-48
	2		56-90
	3		100-140
3	1	Болты фундаментные составные	24-48
	2		56-64
4	1	Болты фундаментные съемные	24-48
	2		56-125
	3		56-100
5	-	Болты фундаментные прямые	12-48
6	1	Болты фундаментные с коническим концом	12-48
	2
	3

Типы и конструкция фундаментных болтов

Тип 1

Болты фундаментные изогнутые

Тип 2

Болты фундаментные с анкерной плитой

Тип 3

Болты фундаментные составные

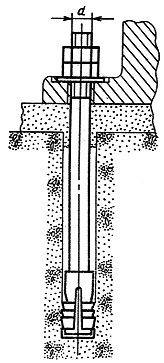

Тип 4

Болты фундаментные съемные

Тип 5

Болт фундаментный прямой

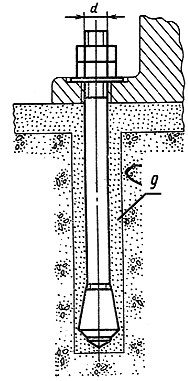

Тип 6

Болты фундаментные

с коническим концом

Размеры для справок.

1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта;

14 - анкерная арматура; 15 - цанга разжимная;

16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70;

19 - гайка по ГОСТ 10605-72.

Черт. 1

1.2. Длина болтов и диаметр резьбы назначаются в зависимости от длины шпилек и диаметра их резьбы.

Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы мм, длиной мм, со шпилькой из стали марки Ст3пс2:

БОЛТ 1.1.М20Х800. Ст3пс2 ГОСТ 24379.1-80

То же, болта типа 4, исполнения 2, диаметром резьбы мм, с мелким шагом резьбы 6 мм, длиной мм со шпилькой из стали марки 09Г2С-6:

БОЛТ 4.2.М100Х6Х1900 09Г2С-6 ГОСТ 24379.1-80

1.3. Общие технические условия - по ГОСТ 24379.0-80

1.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 дана в приложении 1.

Теоретическая масса болтов типов 3 и 4 указывается в рабочих чертежах.

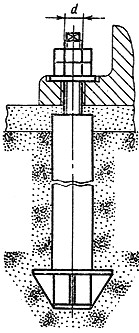

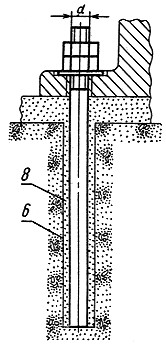

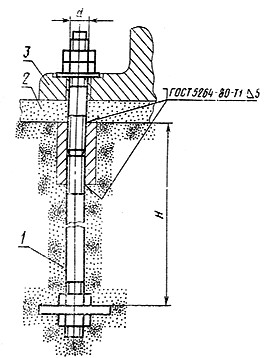

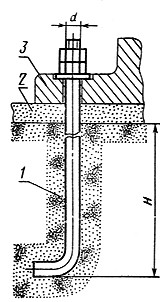

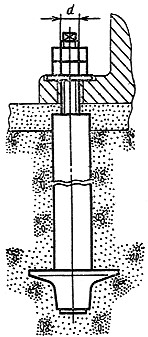

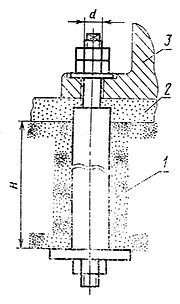

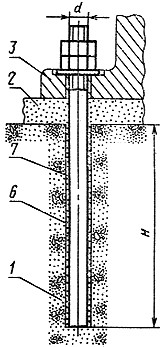

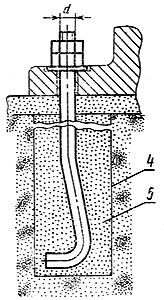

1.5. Примеры установки болтов в фундаменты приведены в приложении 4.

2. Конструкция и размеры шпилек

2.1. Конструкция и размеры шпилек должны соответствовать указанным на черт. 2 и в табл. 2.

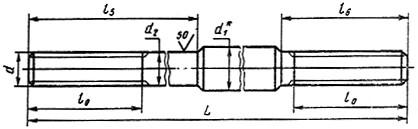

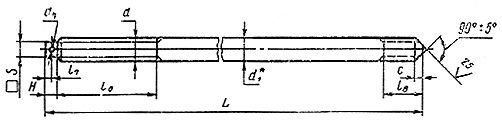

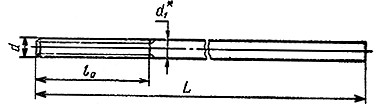

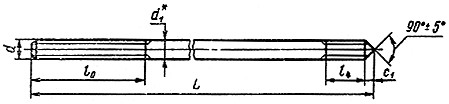

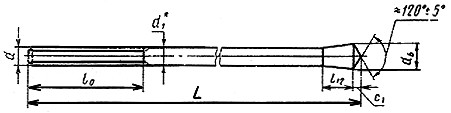

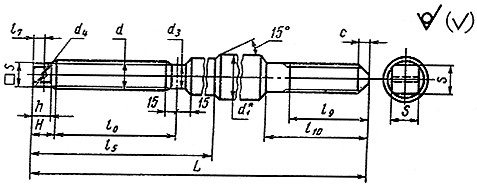

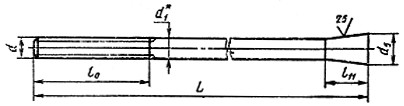

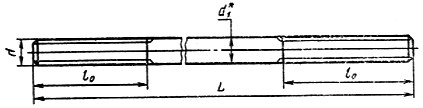

Шпильки (поз. 1-10 по черт. 1)

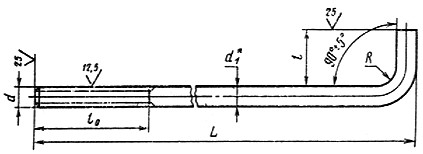

Поз. 1

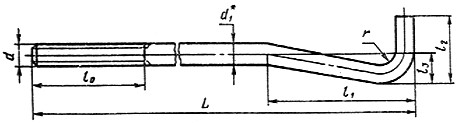

Поз. 2

Поз. 3

Поз. 4

Поз. 5

Поз. 6

Поз. 7

Поз. 8

Поз. 9

Поз. 10

____________________

* Размер для справок.

Черт. 2

Таблица 2

мм

Номинальный Диаметр резьбы,	Шаг резьбы									+IT17							+IT17
	крупный	мелкий		h16		H15	h16					IT17 ±_______ 2							IT17 ±______ 2
___________________ * Размер для справок.
12	1,75	-	12	-	-	-		17	20		80		40	100	50	25	24	-		-
16	2		16					22	26		90		50	130	60	30	32
20	2,5		20					28	32		100		60	160	80	40	40
24	3		24			5		34	39		110		75	200	100	50	48
30	3,5		30					42	48		120		90	250	120	60	60
36	4		36			8		50	58		130		110	300	140	70	73
42	4,5		42					58	68		140		125	350	170	85	85
48	5		48					68	77		150		150	400	200	100	98
56	5,5		60	56	47,8	12		-	-		160		-	-	-	-	-	400		180
64	6		70	64	55	16					170							500		190
72	-	6	75	72	63	20					180									200
80			85	80	71						190							600		220
90			95	90	81	25					210							800		230
100			105	100	91						230							1000		250
110			120	110	101						240									260
125			130	125	116	30					250									270
140			145	140	-	-					270									280

Продолжение табл. 2

мм

Номинальный диаметр резьбы	Шаг резьбы								h15
	Крупный	мелкий	IT17 ±_______ 2							IT16 ±______ 2
12	1,75	-	-	-	-	-	30	20	-	-	-	-	6	12	8
16	2						36	28					9	16	10
20	2,5						48	34					9	20
24	3		7	65			60	41	17	16		9	11	24	20
30	3,5			75			73	50	19			12	14	30
36	4		10	90			85	63	24	20			17	36	30
42	4,5			100			95	71	27			15	20	42
48	5		12	115			120	82	32	25		18	22	48	40
56	5,5		16	130	120	180	-	-	41	30	25	20	-	-	-
64	6		20	150	135	200			46	40	35	25
72	-	6			155	240			50			30
80									55
90			25		180	280			65	50	45	35
100					200	300			75			40
110					220	340			85
125			30		240	370			95	60	55	45
140			-		-	-			-	-	-	-

Пример условного обозначения шпильки поз. 1, диаметром резьбы мм, длиной мм, из стали марки Ст3пс2:

ШПИЛЬКА 1.М20 Х 800 Ст3пс2 ГОСТ 24379.1-80

То же, поз. 4, диаметром резьбы мм, с мелким шагом резьбы 6 мм, длиной мм, из стали марки 09Г2С-6:

ШПИЛЬКА 4.М100 Х 6 Х 3150.09Г2С-6 ГОСТ 24379.1-80

2.2. Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.

2.3. Резьба - по ГОСТ 24705-81, поле допуска - по ГОСТ 16093-81.

2.4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.

2.5. Длина шпилек (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении 2.

Для шпилек (поз. 5 и 6) длина и теоретическая масса указываются в рабочих чертежах.

2.6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.

3. Конструкция и размеры анкерных плит

3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) - на черт. 4 и в табл. 4.

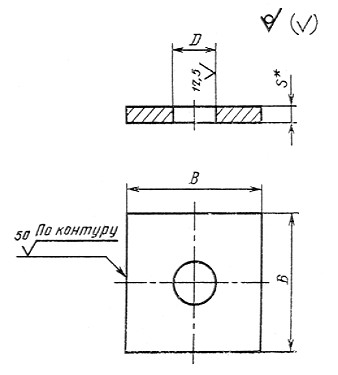

Плита анкерная (поз. 11 по черт. 1)

_____________________

* Размер для справок.

Черт. 3

Таблица 3

Размеры, мм

Номинальный диаметр резьбы шпильки	Н17	IT17 ±_______ 2		Теоретическая масса плиты, кг
____________________ Размер для справок.
16	22	65	14	0,42
20	26	80	16	0,74
24	32	100	18	1,30
30	38	120	20	2,08
36	45	150	20	3,28
42	50	170	25	5,29
48	60	190	28	7,31
56	66	220	32	11,21
64	74	260	36	17,80
72	82	300	40	26,41
80	90	320	45	33,70
90	100	360	50	47,50

Плита анкерная (поз. 12 по черт. 1)

Черт. 4

Таблица 4

Размеры, мм

Номинальный диаметр резьбы шпильки					Теоретическая масса плиты, кг
100	135	625	220	130	94,27
110	145	650	230	135	100,32
125	165	675	240	135	106,70
140	185	700	290	145	125,50

Пример условного обозначения анкерной плиты (поз. 11), размером мм:

ПЛИТА 150 ГОСТ 24379.1-80

То же, поз. 12, наружным диаметром мм:

ПЛИТА 625 ГОСТ 24379.1-80

3.2. Предельные отклонения размеров - по ГОСТ 25347-82.

3.3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.

3.4. Формовочные уклоны - по ГОСТ 3212-80.

3.5. Литейные радиусы - 5 мм.

3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более мкм по ГОСТ 2789-73.

4. Конструкция и размеры муфты

4.1. Конструкция и размеры муфты должны соответствовать указанным на черт. 5 и в табл. 5.

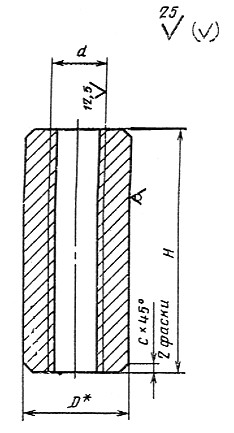

Муфта (поз. 13 по черт. 1)

____________________

* Размеры для справок.

Черт. 5

Таблица 5

Размеры, мм

Номинальный диаметр резьбы		+IТ17		Теоретическая масса муфты, кг
____________________ Размеры для справок.
24	50	120	2		1,42
30	60	140	3		2,35
36	70	170	4		3,78
42	80	190	5		5,43
48	90	220	6		7,36
56	100	250	8		10,58
64	110	280	8		13,82

Пример условного обозначения муфты из стали марки Ст3пс2 для шпильки мм:

МУФТА М24.Ст3пс2 ГОСТ 24379.1-80

4.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590-88, обычной точности прокатки.

4.3. Предельные отклонения размеров - по ГОСТ 25347-82.

4.4. Резьба - по ГОСТ 24705-81 с крупным шагом, после допуска 7Н - по ГОСТ 16093-81

4.5. Размеры фасок резьбы - по ГОСТ 10549-80.

5. Конструкция и размеры анкерной арматуры

5.1. Конструкция анкерной арматуры должна соответствовать указанной на черт. 6.

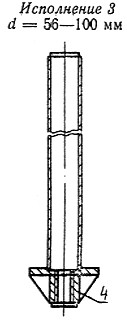

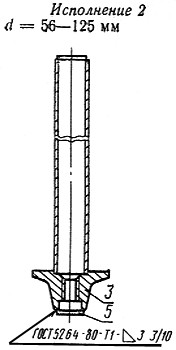

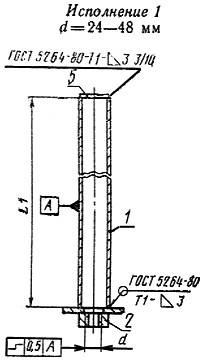

Арматура анкерная (поз. 14 по черт. 1)

___________________

* Размеры для справок.

1 - труба (черт. 7); 2 - составная анкерная плита (черт. 8);

3 - литая анкерная плита (черт. 9); 4 - сварная анкерная плита (черт. 10);

5 - заглушка (черт. 13).

Черт. 6

5.2. Длина анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия - по диаметру резьбы шпильки.

5.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на черт. 7 и в табл. 6

Трубы должны приниматься по ГОСТ 10704-76.

5.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на черт. 8 и в табл. 7.

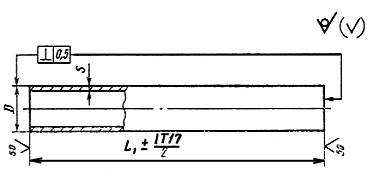

Труба (поз. 1 по черт. 6)

Черт. 7

Таблица 6

мм

Диаметр резьбы шпильки	24	30	36	42	48	56	64		72	80	90	100	110	125
Диаметр и толщина стенки трубы	60X3,5		89X4		102X4			114X4,5	127X4,5	140X4,5	152X5	168X5	180X5		203X6

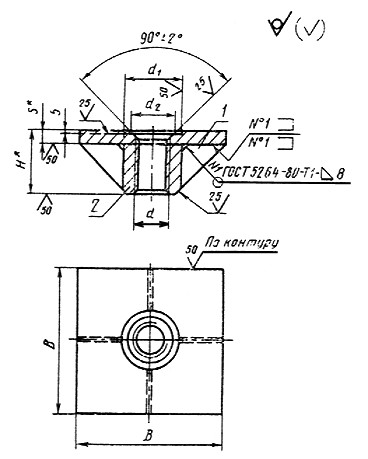

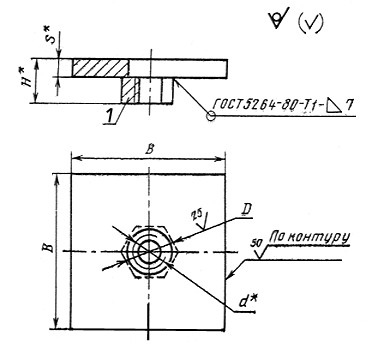

Плита анкерная составная (поз. 2 по черт. 6)

_______________

* Размеры для справок

1 - гайка по ГОСТ 5915-70

Черт. 8

Таблица 7

Размеры, мм

Номинальный диаметр резьбы	Н16			IТ17 ±______ 2		Теоретическая масса плиты, кг
_______________ Размеры для справок
24	32	37	18		140		2,61
30	38	44	20		160		3,28
36	45	49	20		180		4,96
42	50	59	25		200		7,65
46	60	63	25		240		10,98

5.5. Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на черт. 9 и в табл. 8.

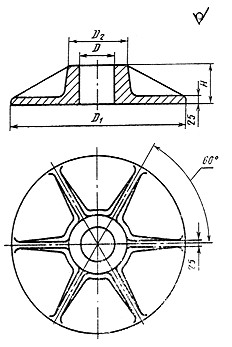

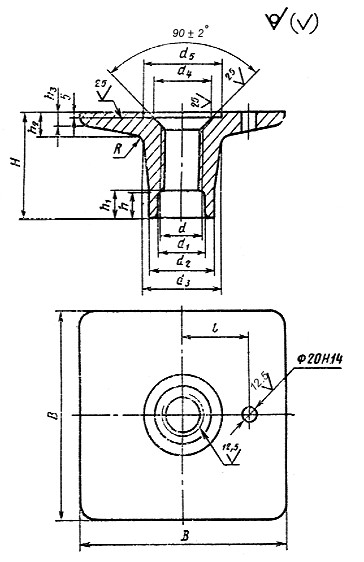

Плита анкерная литая (поз. 3 по черт. 6)

Черт. 9

Таблица 8

Размеры, мм

Номинальный диаметр резьбы	Шаг резьбы															Теоретическая масса плиты, кг
	крупный	мелкий
56	5,5	-	80	100	115	80	106	300	105	150	40	30	40	20	20	26
64	6		85	105	125	90	120	350	120	170	50	40	45			38
72	-	6	100	125	150	100	133	400	130	200		50	50	25		57
80							145									56
90			120	150	180	120	158	450	150	230			60	30	25	89
100			130	170	190	150	174	500	160	240	60		70		40	117
110			145	185	210	165	185	550	180	270			75	35	45	158
125			150	190	230	180	210	600	190	290			80		50	195

5.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на черт. 10 и в табл. 9.

Сверление отверстия в анкерной плите производится после приварки втулки и ребер.

Плита анкерная сварная (поз. 4 по черт. 6)

____________________

* Размеры для справок.

1 - ребро (черт. 11); 2 - втулка (черт. 12).

Черт. 10

Таблица 9

Размеры, мм

Номинальный диаметр резьбы	Шаг резьбы				IТ17 ±_____ 2							Теоретическая масса плиты, кг
	крупный		мелкий					Н16
____________________ * Размеры для справок.
56		5,5		-		280	106		76	110	20		16,61
64		6				300	120		84	120			19,71
72		-		6		340	133		92	135	25		31,24
80						400	145		100	145			43,01
90						420	158		110	170	30		59,19
100						450	174		120	180			71,21

5.6.1. Конструкция и размеры ребра должны соответствовать указанным на черт. 11 и в табл. 10.

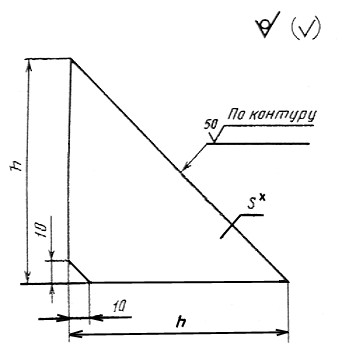

Ребро (поз. 1 по черт. 10)

____________________

* Размеры для справок.

Черт. 11

Таблица 10

мм

Номинальный диаметр резьбы отверстия в анкерной плите	IТ17 ±_______ 2	Толщина
_______________ * Размеры для справок
56	80	10
64	90
72	100
80	110	16
90	130
100	140

5.6.2. Конструкция и размеры втулки должны соответствовать указанным на черт. 12 и в табл. 11.

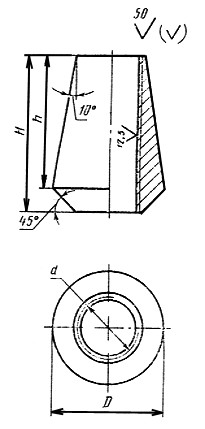

Втулка (поз. 2 по черт. 10)

____________________

* Размер для справок.

Черт. 12

Таблица 11

мм

Номинальный диаметр резьбы	56	64	72	80	90	100
Диаметр заготовки	100	110	130	140	160	180
_______________ * Размер для справок
+IТ17	90	100	110	120	140	150

5.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на черт. 13 и в табл. 12 для трубы и в табл. 13 для анкерной плиты.

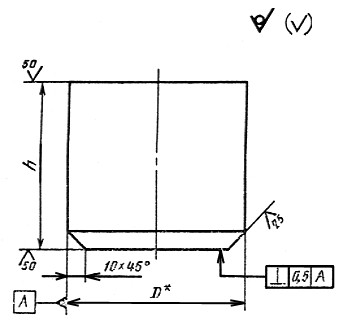

Заглушка (поз. 5 по черт. 6)

Черт. 13

Таблица 12

Размеры, мм

Труба

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

108Х5

180Х5

203Х6

h16

110

122

135

147

163

175

198

Теоретическая масса, кг.

0,06

0,13

0,18

0,22

0,28

0,34

0,40

0,49

0,57

0,72

Таблица 13

Размеры, мм

Номинальный диаметр резьбы под анкерную плиту

100

110

125

h16

115

130

150

160

170

Теоретическая масса, кг

0,15

0,17

0,24

0,31

0,42

0,47

0,53

Пример условного обозначения анкерной арматуры исполнения 1, под шпильку мм, длиной мм:

АРМАТУРА АНКЕРНАЯ 1.М24Х400 ГОСТ 24379.1-80

То же, исполнения 2, под шпильку мм, длиной мм:

АРМАТУРА АНКЕРНАЯ 2.М64Х2000 ГОСТ 24379.1-80

То же, исполнения 3, под шпильку мм с мелким шагом резьбы 6 мм, длиной мм:

5.8. Предельные отклонения размеров по ГОСТ 25347-82 и ГОСТ 25348-82.

5.9. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

5.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645-85.

5.11. Размеры фасок резьбы - по ГОСТ 10549-80.

5.12. Неуказанные литейные радиусы 5 мм.

5.13. Теоретическая масса анкерной арматуры и труб приведена в приложении 3.

6. Конструкция и размеры разжимной цанги

6.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на черт. 14 и в табл. 14.

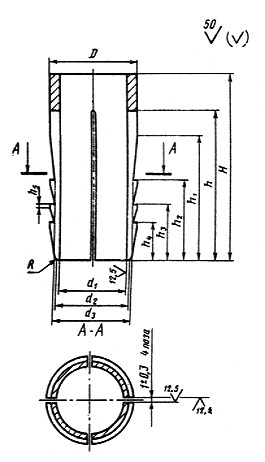

Цанга разжимная (поз. 15 по черт. 1)

Черт. 14

Таблица 14

Размеры, мм

Номинальный диаметр резьбы шпильки	h16	Н16									IТ16 ±_____ 2		, не более		Теоретическая масса цанги, кг
			h16		IТ16 ±______ 2
12	17	12,5	15	16,5	36	30	24	16	11	7		0,5		0,8		0,03
16	24	17,0	20	23,2	45	36	30	21	14	10		0,8		1,0		0,08
20	30	21,0	25	29,0	60	48	40	26	18	12		1,0		1,2		0,17
24	34	25,0	30	32,5	75	60	54	31	22	15		1,5		1,5		0,25
30	42	32,0	37	32,5	90	72	60	39	27	18		1,5		1,5		0,41
36	50	38,0	42	48,0	105	84	70	47	33	22		2,0		1,5		0,68
42	58	44,0	52	55,5	120	96	80	55	39	25		2,5		2,0		1,06
48	68	50,0	60	65,0	150	120	100	63	43	29		3,0		2,0		1,96

6.2. Предельные отклонения размеров - по ГОСТ 25347-82.

Пример условного обозначения разжимной цанги для шпильки мм:

ЦАНГА М24 ГОСТ 24379.1-80

7. Конструкция и размеры конической втулки

7.1. Конструкция и размеры конической втулки должны соответствовать указанным на черт. 15 и в табл. 15.

Втулка коническая (поз. 16 по черт. 1)

Черт. 15

Таблица 15

Размеры, мм

Номинальный диаметр резьбы	h16			Теоретическая масса втулки, кг
		IТ16 ±______ 2
12	22	24	20	0,03
16	29	32	28	0,06
20	35	40	34	0,11
24	42	48	41	0,20
30	52	60	51	0,36
36	62	72	61	0,67
42	72	84	71	0,94
48	82	96	82	1,41

Пример условного обозначения конической втулки под шпильку мм:

ВТУЛКА М24 ГОСТ 24379.1-80

7.2. Предельные отклонения размеров - по ГОСТ 25347-82.

7.3. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

7.4. Размеры фасок резьбы по ГОСТ 10549-80.

8. Конструкция и размеры шайбы

8.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371-78, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.

8.2. Конструкция и размеры шайб должны соответствовать указанным на черт. 16 и в табл. 16.

Шайба (поз. 17 по черт. 1)

Черт. 16

Таблица 16

Размеры, мм

Номинальный диаметр резьбы шпильки	Н16	h16		Предельное радиальное биение	Теоретическая масса шайбы, кг
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,050
20	21	45	8		0,076
24	25	55			0,120
30	32	80	10	0,7	0,330
36	38	90			0,410
42	44	95	14		0,610
48	50	105			0,740
56	60	115	16	0,8	0,950
64	68	130			1,210
72	76	140	18		1,530
80	85	160	20	0,9	2,270
90	95	180			2,880
100	105	190	22		3,400
110	115	200			3,630
125	130	240	25	1,0	6,300
140	145	270			7,990

Пример условного обозначения шайбы для шпильки диаметром резьбы мм:

ШАЙБА М12 ГОСТ 24379.1-80

Приложение 1

Справочное

Таблица 1

Теоретическая масса болтов типов 1, 2, 5 и 6

Длина* болта , мм	Теоретическая масса болта типа 1, кг, при номинальном диаметре резьбы , мм
	12	16	20		24	30		35		42	48
_______________________ * Длина принята в соответствии с ГОСТ 6636-69
300	0,35	0,66		-	-		-		-	-	-
400	0,44	0,82		1,32	-		-		-	-	-
500	0,52	0,97		1,57	2,35		-		-	-	-
600	0,61	1,13		1,81	2,71		4,55		-	-	-
710	0,71	1,31		2,09	3,10		5,16		7,59	-	-
800	0,79	1,45		2,31	3,42		5,66		8,31	11,81	-
900	0,88	1,60		2,55	3,77		6,22		9,10	12,89	17,41
1000	0,97	1,77		2,80	4,13		6,77		9,91	13,98	18,83
1120	-	1,95		3,10	4,56		7,43		10,85	15,29	20,53
1250	-	2,15		3,43	5,03		8,15		11,88	16,71	22,38
1320	-	-		3,60	5,28		8,53		12,43	17,47	23,37
1400	-	-		3,79	5,55		8,99		13,10	18,33	24,51
1500	-	-		-	5,90		9,54		13,90	19,42	25,93
1600	-	-		-	6,26		10,10		14,70	20,50	27,35
1700	-	-		-	6,61		10,65		15,50	21,59	28,77
1800	-	-		-	-		11,21		16,29	22,68	30,19
1900	-	-		-	-		11,76		17,09	23,76	31,61
2000	-	-		-	-		12,32		17,89	24,85	33,03
2120	-	-		-	-		-		18,85	26,16	34,73
2240	-	-		-	-		-		19,81	27,47	36,44
2300	-	-		-	-		-		20,29	28,11	37,29
2360	-	-		-	-		-		-	28,76	38,07
2500	-	-		-	-		-		-	30,29	40,13
2650	-	-		-	-		-		-	-	42,26
2800	-	-		-	-		-		-	-	44,39

Таблица 2

Длина*	Теоретическая масса болта типа 2, кг, исполнений
Болта ,	1								2					3
мм	Номинальный диаметр резьбы , мм
	16	20	24	30		36	42	48	56	64	72	80	90	100		110		125		140
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
200	0,92	1,56	-	-	-		-	-	-	-	-	-	-	-	-		-		-
250	0,99	1,69	2,74	4,70	-		-	-	-	-	-	-	-	-	-		-		-
300	1,07	1,81	2,91	4,98	7,60		-	-	-	-	-	-	-	-	-		-		-
350	1,15	1,93	3,09	5,25	7,99		12,21	-	-	-	-	-	-	-	-		-		-
400	1,23	2,06	3,27	5,53	8,39		12,75	17,56	-	-	-	-	-	-	-		-		-
450	1,31	2,18	3,35	5,81	8,79		13,29	18,27	-	-	-	-	-	-	-		-		-
500	1,39	2,30	3,62	6,08	9,19		13,84	18,98	-	-	-	-	-	-	-		-		-
600	1,55	2,55	3,98	6,64	9,99		14,92	20,39	-	-	-	-	-	-	-		-		-
710	1,72	2,82	4,37	7,25	10,87		16,12	21,95	-	-	-	-	-	-	-		-		-
800	1,86	3,04	4,69	7,75	11,59		17,10	23,23	33,99	-	-	-	-	-	-		-		-
900	2,02	3,29	5,04	8,30	12,39		18,18	24,66	35,26	-	-	-	-	-	-		-		-
1000	2,18	3,53	5,40	8,86	13,18		19,27	26,07	38,43	53,60	71,35	-	-	-	-		-		-
1120	2,37	3,84	5,83	9,53	14,14		20,57	27,79	40,14	56,52	74,66	-	-	-	-		-		-
1250	2,57	4,15	6,29	10,25	15,19		21,99	29,63	43,98	59,20	79,16	98,8	-	-	-		-		-
1320	-	4,32	6,54	10,64	15,75		22,75	30,63	44,58	62,56	80,92	101,9	-	-	-		-		-
1400	-	4,52	6,82	11,07	16,38		23,62	31,75	47,30	65,58	85,22	107,7	141,9	-	-		-		-
1500	-	4,77	7,10	11,63	17,18		24,71	33,17	48,57	67,58	87,16	109,4	144,6	-	-		-		-
1600	-	-	7,53	12,18	17,98		25,79	34,59	51,74	71,71	92,1	116,7	153,0	219,1	252,6		-		-
1700	-	-	7,88	12,74	18,77		26,88	36,17	53,96	75,48	95,6	121,1	158,6	225,8	261,5		-		-
1800	-	-	-	13,29	19,57		27,97	37,42	56,18	77,75	99,0	125,6	164,1	232,6	270,3		329,3		408,3
1900	-	-	-	13,85	20,57		29,05	38,84	58,40	81,52	102,5	130,0	169,6	239,4	280,3		339,8		421,3
2000	-	-	-	-	21,17		30,14	40,26	60,61	83,79	106,0	134,5	175,3	246,3	288,1		350,1		434,2
2120	-	-	-	-	22,13		31,44	41,98	63,11	87,25	109,6	139,3	181,3	254,3	298,7		362,6		449,7
2240	-	-	-	-	23,09		32,75	43,68	65,69	91,7	114,3	145,2	188,6	262,5	310,3		375,3		465,3
2500	-	-	-	-	-		35,57	47,37	71,71	98,9	123,3	156,7	203,1	280,2	332,5		402,2		499,0
2800	-	-	-	-	-		-	51,63	78,36	108,0	133,7	170,1	219,8	300,6	359,1		433,4		537,8
3150	-	-	-	-	-		-	-	86,02	118,5	145,9	185,7	242,0	324,4	391,1		470,1		583,2
3350	-	-	-	-	-		-	-	-	-	159,2	203,5	261,4	351,6	426,6		511,9		636,0
4000	-	-	-	-	-		-	-	-	-	-	-	286,5	382,1	465,6		558,4		693,3
4500	-	-	-	-	-		-	-	-	-	-	-	-	416,1	509,9		610,5		758,1
5000	-	-	-	-	-		-	-	-	-	-	-	-	-	-		662,5		822,9

Таблица 3

Длина* болта , мм	Теоретическая масса болта типа 5, кг, при номинальном диаметре резьбы , мм
	12	16		20		24		30		36		42		48
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
150	0,18	0,36	0,57		-		-		-		-		-
200	0,23	0,44	0,69		1,04		-		-		-		-
250	0,27	0,51	0,82		1,22		2,17		-		-		-
300	0,32	0,59	0,94		1,39		2,44		3,56		-		-
350	0,36	0,67	1,06		1,57		2,72		3,96		5,66		-
400	0,40	0,75	1,19		1,75		3,00		4,35		6,21		8,33
450	0,45	0,83	1,31		1,93		3,28		4,75		6,75		9,04
500	-	0,91	1,43		2,10		3,55		5,15		7,30		9,75
600	-	1,07	1,68		2,46		4,11		5,95		8,38		11,17
710	-	-	1,95		2,85		4,72		6,83		9,54		12,73
800	-	-	2,17		3,17		5,22		7,55		10,56		13,98
900	-	-	-		3,52		5,77		8,35		11,64		15,43
1000	-	-	-		-		6,33		9,15		12,73		16,85
1120	-	-	-		-		6,99		10,11		14,04		18,55
1250	-	-	-		-		-		11,14		15,45		20,40
1320	-	-	-		-		-		-		16,21		21,39
1400	-	-	-		-		-		-		-		22,53

Таблица 4

Длина*	Теоретическая масса болта типа 6, кг, исполнений
болта ,	1	2	3	1	2	3	1	2	3	1	2	3
мм	Номинальный диаметр резьбы , мм
	12			16			20			24
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
150	0,23	0,21	0,20	0,47	0,42	0,39	-	-	-	-	-	-
200	0,27	0,26	0,24	0,55	0,50	0,47	0,92	0,80	0,75	-	-	-
250	0,32	0,30	0,29	0,63	0,57	0,55	1,04	0,93	0,87	1,57	1,42	1,32
300	0,36	0,35	0,33	0,71	0,65	0,63	1,17	1,05	1,00	1,75	1,59	1,50
350	0,40	0,39	0,37	0,78	0,73	0,70	1,29	1,17	1,12	1,93	1,77	1,68
400	0,45	0,43	0,42	0,86	0,81	0,73	1,41	1,30	1,24	2,11	1,97	1,86
450	0,49	0,48	0,46	0,94	0,89	0,86	1,54	1,42	1,37	2,28	2,13	2,03
500	0,54	0,52	0,51	1,02	0,97	0,94	1,66	1,54	1,49	2,46	2,30	2,21
600	0,63	0,61	0,60	1,18	1,13	1,10	1,91	1,79	1,74	2,82	2,63	2,57
710	-	-	-	1,35	1,30	1,27	2,18	2,06	2,01	3,21	3,05	2,95
800	-	-	-	-	-	-	2,40	2,28	2,23	3,53	3,37	3,28
900	-	-	-	-	-	-	-	-	-	3,88	3,72	3,63

Продолжение табл. 4

Длина*	Теоретическая масса болта типа 6, кг, исполнений
болта ,	1	2	3		1		2	3		1	2	3	1		2	3
мм	Номинальный диаметр резьбы , мм
	30					36				42				48
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
250	2,77	2,53	2,36	-			-	-	-		-	-	-		-	-
300	3,05	2,81	2,64	4,58			4,23	3,90	-		-	-	-		-	-
350	3,33	3,03	2,92	4,98			4,62	4,30	7,27		6,61	6,21	-		-	-
400	3,60	3,36	3,19	5,97			5,02	4,69	7,82		7,15	6,76	11,14		9,74	9,18
450	3,83	3,64	3,47	5,77			5,42	5,09	8,36		7,69	7,30	11,35		10,45	9,89
500	4,16	3,91	3,75	6,17			5,82	5,49	8,90		8,24	7,84	12,51		11,16	10,55
600	4,71	4,47	4,30	6,96			6,62	6,28	9,99		9,32	8,93	13,98		12,53	12,02
710	5,33	5,08	4,92	7,85			7,50	7,17	11,19		10,52	10,13	15,54		14,14	13,58
800	5,82	5,58	5,41	8,56			8,22	7,88	12,17		11,50	11,11	16,82		15,42	14,86
900	6,38	6,13	5,97	9,36			9,02	8,68	13,25		12,58	12,19	18,24		16,85	16,28
1000	6,93	6,69	6,52	10,16			9,81	9,48	14,34		13,67	13,28	19,65		18,26	17,70
1120	7,59	7,36	7,18	11,12			10,77	10,44	15,64		14,97	14,58	21,36		19,98	19,40
1250	-	-	-	12,16			11,82	11,48	17,06		16,39	16,00	23,21		21,82	21,25
1320	-	-	-	-			-	-	17,82		17,15	16,76	24,20		22,82	22,24
1400	-	-	-	-			-	-	-		-	-	25,34		23,94	23,38

Приложение 2

Справочное

Таблица 1

Теоретическая масса шпилек (поз. 1-4; 7-10)

Длина* шпильки , мм	Теоретическая масса шпильки (поз. 1 и 2), кг, при номинальном диаметре резьбы , мм
	12	16	20	24	30	36	42	48
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
300	0,30	0,54	-	-	-	-	-		-
400	0,39	0,70	1,12	-	-	-	-		-
500	0,47	0,85	1,37	2,02	-	-	-		-
600	0,56	1,01	1,61	2,38	3,77	-	-		-
710	0,66	1,19	1,89	2,77	4,38	6,43	-		-
800	0,74	1,33	2,11	3,09	4,88	7,15	9,95		-
900	0,83	1,48	2,35	3,44	5,44	7,95	11,03		14,76
1000	0,92	1,65	2,60	3,80	5,99	8,74	12,12		16,18
1120	-	1,84	2,90	4,23	6,65	9,69	13,43		17,63
1250	-	2,05	3,23	4,70	7,37	10,72	14,35		19,73
1320	-	-	3,40	4,95	7,75	11,27	15,61		20,72
1400	-	-	3,59	5,22	8,21	11,94	16,47		21,36
1500	-	-	-	5,57	8,76	12,74	17,56		23,28
1600	-	-	-	5,93	9,32	13,54	18,64		24,70
1700	-	-	-	6,28	9,87	14,34	19,73		26,12
1800	-	-	-	-	10,43	15,13	20,82		27,54
1900	-	-	-	-	10,96	15,93	21,90		28,96
2000	-	-	-	-	11,54	16,73	22,99		30,38
2120	-	-	-	-	-	17,69	24,30		32,08
2240	-	-	-	-	-	18,64	25,61		33,79
2300	-	-	-	-	-	19,13	26,25		34,64
2360	-	-	-	-	-	-	26,90		35,45
2500	-	-	-	-	-	-	28,43		37,48
2650	-	-	-	-	-	-	-		39,61
2800	-	-	-	-	-	-	-		41,71

Таблица 2

Длина* шпильки ,	Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы , мм
мм	12	16	20		24		30		36		42		48		56		64		72		80		90	100		110		125		140
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
150	0,13	0,24		-		-		-		-		-		-		-		-		-		-	-	-	-		-		-
200	0,18	0,32		0,49		-		-		-		-		-		-		-		-		-	-	-	-		-		-
250	0,22	0,39		0,62		0,89		1,39		-		-		-		-		-		-		-	-	-	-		-		-
300	0,27	0,47		0,74		1,06		1,67		2,40		-		-		-		-		-		-	-	-	-		-		-
350	0,31	0,55		0,86		1,24		1,94		2,79		3,81		-		-		-		-		-	-	-	-		-		-
400	0,35	0,63		0,99		1,42		2,22		3,19		4,35		5,68		-		-		-		-	-	-	-		-		-
450	0,40	0,71		1,11		1,60		2,50		3,59		4,89		6,39		-		-		-		-	-	-	-		-		-
500	0,44	0,79		1,23		1,77		2,77		3,99		5,44		7,10		-		-		-		-	-	-	-		-		-
600	0,53	0,95		1,48		2,13		3,33		4,79		6,52		8,52		-		-		-		-	-	-	-		-		-
710	-	1,12		1,75		2,52		3,94		5,67		7,72		10,08		-		-		-		-	-	-	-		-		-
800	-	1,26		1,97		2,84		4,44		6,39		8,70		11,36		16,03		-		-		-	-	-	-		-		-
900	-	1,42		2,22		3,19		4,99		7,19		9,78		12,79		18,25		-		-		-	-	-	-		-		-
1000	-	1,58		2,46		3,55		5,55		7,98		10,87		14,20		20,47		26,63		33,33		-	-	-	-		-		-
1120	-	1,77		2,76		3,98		6,22		8,94		12,17		15,92		23,13		30,67		37,49		-	-	-	-		-		-
1250	-	1,97		3,08		4,44		6,94		9,99		13,59		17,76		26,02		33,35		41,99		51,23	-	-	-		-		-
1320	-	-		3,25		4,69		7,33		10,55		14,35		18,76		27,57		36,71		43,75		54,35	-	-	-		-		-
1400	-	-		3,45		4,97		7,76		11,18		15,22		19,88		29,34		38,71		46,52		57,91	71,5	-	-		-		-
1500	-	-		3,70		5,32		8,32		11,98		16,31		21,30		31,56		41,73		49,99		62,36	77,1	-	-		-		-
1600	-	-		-		5,68		8,87		12,78		17,39		22,72		33,78		44,74		53,45		66,81	82,7	100,7	123,8		-		-
1700	-	-		-		6,03		9,43		13,57		18,48		24,13		36,00		47,76		56,91		71,26	88,3	107,5	132,7		-		-
1800	-	-		-		-		9,98		14,37		19,57		25,55		38,22		50,78		60,38		75,72	93,8	114,3	141,6		177,3		221,8
1900	-	-		-		-		10,54		15,17		20,65		26,97		40,44		53,80		63,84		80,17	99,3	121,1	150,5		187,8		234,8
2000	-	-		-		-		-		15,97		21,74		28,39		42,65		56,82		67,31		84,62	104,9	127,9	159,3		198,2		247,7
2120	-	-		-		-		-		16,93		23,04		30,10		45,31		60,44		71,47		89,96	111,6	136,0	169,9		210,7		263,2
2240	-	-		-		-		-		17,89		24,35		31,80		47,98		64,07		75,63		95,30	118,3	144,2	180,5		223,3		278,8
2500	-	-		-		-		-		-		27,17		35,49		53,75		71,92		84,64		106,90	132,8	161,9	203,7		250,2		312,5
2800	-	-		-		-		-		-		-		39,75		60,40		80,98		95,04		120,20	149,5	182,3	230,3		281,5		351,4
3150	-	-		-		-		-		-		-		-		68,22		91,70		107,20		135,80	171,7	206,1	261,3		318,1		396,7
3550	-	-		-		-		-		-		-		-		-		-		121,15		153,60	191,1	233,3	296,7		359,9		448,5
4000	-	-		-		-		-		-		-		-		-		-		-		-	216,2	263,8	336,8		406,4		506,9
4500	-	-		-		-		-		-		-		-		-		-		-		-	-	297,8	381,2		458,5		571,6
5000	-	-		-		-		-		-		-		-		-		-		-		-	-	-	-		510,6		636,4

Таблица 3

Длина* шпильки , мм		Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы , мм
		12	16		20		24			30		36		42		48
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
150	0,15			0,27		-		-	-		-		-		-
200	0,19			0,35		0,55		-	-		-		-		-
250	0,24			0,43		0,67		0,99	1,58		-		-		-
300	0,28			0,51		0,80		1,17	1,86		2,74		-		-
350	0,32			0,58		0,92		1,35	2,14		3,14		4,35		-
400	0,37			0,66		1,04		1,53	2,41		3,53		4,90		6,53
450	0,41			0,74		1,17		1,70	2,69		3,93		5,44		7,24
500	0,46			0,82		1,29		1,88	2,97		4,33		5,98		7,90
600	0,55			0,98		1,54		2,24	3,53		5,12		7,07		9,37
710	-			1,15		1,81		2,63	4,14		6,01		8,26		10,93
800	-			-		2,03		2,95	4,63		6,72		9,25		12,21
900	-			-		-		3,30	5,19		7,52		10,30		13,63
1000	-			-		-		-	5,74		8,32		11,42		15,05
1120	-			-		-		-	6,40		9,28		12,72		16,75
1250	-			-		-		-	-		10,32		14,14		18,60
1320	-			-		-		-	-		-		14,90		19,59
1400	-			-		-		-	-		-		-		20,73

Приложение 3

Справочное

Теоретическая масса анкерной арматуры

Таблица 1

Длина* анкерной арматуры , мм	Теоретическая масса анкерной арматуры, кг, исполнений
	1								2		3		2			3		2			3	2	3	2		3	2	3	2
	Номинальный диаметр резьбы , мм
	24	30	36	42		48		56						64					72			80			90		100			110	125
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
400	4,76	-	-		-		-			-	-	-			-		-			-		-	-	-		-	-	-		-		-
500	5,24	6,02	-		-		-			-	-	-			-		-			-		-	-	-		-	-	-		-		-
600	5,73	6,51	10,57		-		-			-	-	-			-		-			-		-	-	-		-	-	-		-		-
710	6,27	7,05	11,48		14,41		-			-	-	-			-		-			-		-	-	-		-	-	-		-		-
800	6,70	7,48	12,25		15,18		19,94			-	-	-			-		-			-		-	-	-		-	-	-		-		-
900	7,19	7,97	13,09		16,02		20,90			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1000	7,68	8,46	13,92		16,85		21,87			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1120	8,17	9,05	14,93		17,85		23,03			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1250	8,90	9,68	16,02		18,94		24,29			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1320	9,25	10,03	16,63		19,53		24,95			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1400	-	10,42	17,30		20,20		25,73			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1500	-	-	18,14		21,04		26,70			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1600	-	-	-		21,88		27,66			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1700	-	-	-		-		28,63			-	-	-			-		-			-		-	-	-		-	-	-		-		-
1800	-	-	-		-		-			43,85	34,14	-			-		-			-		-	-	-		-	-	-		-		-
2000	-	-	-		-		-			45,78	36,07	62,82			44,13		-			-		-	-	-		-	-	-		-		-
2240	-	-	-		-		-			48,10	38,39	65,72			47,05		87,01			61,8		-	-	-		-	-	-		-		-
2500	-	-	-		-		-			50,62	40,91	68,90			50,21		90,66			65,33		94,37	80,73	-		-	-	-		-		-
2800	-	-	-		-		-			-	-	72,54			53,85		94,32			69,41		99,88	85,24	140,7		110,0	-	-		-		-
3150	-	-	-		-		-			-	-	-			-		98,90			74,17		104,15	90,51	147,0		116,4	181,5	134,6		-		-
3550	-	-	-		-		-			-	-	-			-		-			-		110,16	96,52	154,3		123,6	189,5	142,6		236,0		-
4000	-	-	-		-		-			-	-	-			-		-			-		-	-	162,4		131,8	198,6	151,7		245,7		313,20
4500	-	-	-		-		-			-	-	-			-		-			-		-	-	-		-	208,6	161,7		256,4		337,7

Таблица 2

Длина* трубы ,	Теоретическая масса трубы, кг, при номинальном диаметре и толщине стенки , мм
мм	60Х3,5		89Х4	102Х4	114Х4,5	127Х4,5	140Х4,5	152Х5	168Х5	180Х5		203Х6
_______________________ * Длина принята в соответствии с ГОСТ 6636-69.
400	1,95	-		-	-	-	-	-	-		-	-
500	2,44	-		-	-	-	-	-	-		-	-
600	2,93	5,03		-	-	-	-	-	-		-	-
710	3,47	5,95		-	-	-	-	-	-		-	-
800	3,90	6,71		7,74	-	-	-	-	-		-	-
900	4,39	7,55		8,70	-	-	-	-	-		-	-
1000	4,88	8,38		9,67	-	-	-	-	-		-	-
1120	5,47	9,38		10,83	-	-	-	-	-		-	-
1250	6,10	10,47		12,09	-	-	-	-	-		-	-
1320	6,44	11,07		12,76	-	-	-	-	-		-	-
1400	6,83	11,73		13,54	-	-	-	-	-		-	-
1500	-	12,58		14,50	-	-	-	-	-		-	-
1600	-	13,41		15,48	-	-	-	-	-		-	-
1700	-	-		16,43	-	-	-	-	-		-	-
1800	-	-		17,41	-	-	-	-	-		-	-
2000	-	-		19,34	24,30	-	-	-	-		-	-
2240	-	-		21,66	27,22	30,44	-	-	-		-	-
2500	-	-		24,18	30,38	33,97	37,60	-	-		-	-
2800	-	-		-	30,02	38,05	42,11	50,76	-		-	-
3150	-	-		-	-	42,81	47,38	57,11	63,22		-	-
3550	-	-		-	-	-	53,39	64,36	71,35		76,64	-
4000	-	-		-	-	-	-	72,52	80,40		86,36	116,56
4500	-	-		-	-	-	-	-	90,45		97,15	131,13

Приложение 4

Рекомендуемое

Примеры установки болтов в фундамент

1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).

2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

5. При установке съемных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.

Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).

Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер ), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.
