	УДК 621.882.38(083.74)                                                                                          Группа ГЗЗ ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	ГАЙКИ-БАРАШКИ Конструкция и размеры :h nuts. Construction ;md dimensions		ГОСТ 3032--76
	Взамен ГОСТ 3032—66
	Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 срок действия установлен с 01.07. 1977 г.
	до 01.07. 1982 г.

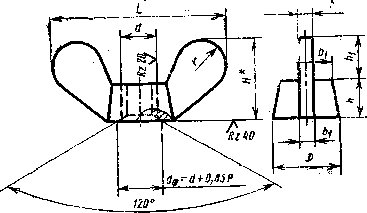

	Несоблюдение стандарта преследуется по закону 1.   Настоящий стандарт распространяется на гайки-барашки с диаметром резьбы от 3 до 24 мм. 2.  Конструкция и размеры гаек должны соответствовать ука­занным ыа чертеже и в таблице.
	Шт50			Ш
	* Размер для справок.
	Издание официальное	Перепечатка воспрещена Издательство стандартов, 1976

	Стр. 2 ГОСТ 3032—76
	мм
	Номинальный диаметр резьбы d 3 4 5 6 8 1С 12 (14) 16 (18) 20 24 Шаг резьбы Р: крупный 0,5 7 6 20 8 3 0,7 0,8 1,0 1,25 1,0 15 13 1,5 1,75 2 2,5 3 мелкий 1,25 1,5 2 D 8 7 24 10 4 6 1,5 2,0 10 8 28 12 5 7 2,0 2,5 4,5 12 10 18 15 22 19 55 26 12 14 4,0 5,0 8,5 26 22 60 30 30 26 70 32 28 34 30 45 Di 38 L 32 14 6 8 2,5 3,0 5,0 40 18 8 48 22 10 75 85 100 Н 32 34 38 48 h (пред. откл. по СМ8) 14 16 20 />i 5 10 3,0 3,4 6,0 12 3,4 4,0 7,0 16 18 22 28 b 1,2 5,0 6,0 7,0 8,0 9,0 h 1,5 6,0 7,0 11 г ~ 3,0 4,0 9,0 ю,о|н,о 11,5 15,0
	Примечание. Размеры гаек, заключенные в скобки, применять не реко­мендуется.
	Пример условного обозначения гайки-барашка диаметром резьбы d=№ мм, с крупным шагом резьбы, из стали марки 36, без покрытия: Гайка Ml0.35 ГОСТ 3032—76 То же, с мелким шагом резьбы, из материала Л63, с покрытием 03 толщиной 6 шлем: Гайка М10Х1,25.Л63.036 ГОСТ 3032—76 3. По требованию потребителя гайки-барашки должны быть из­готовлены с отверстиями в ушках. 4- Резьба — по ГОСТ 9150—69; поле допуска 6Н — по ГОСТ 16093—70. По требованию потребителя резьба должна быть изго­товлена с полем допуска 5Н6Н. С согласия потребителя допуска­ется поле допуска 7Н. 5. Неперпендикулярность отюрной поверхности гайки относи­тельно оси резьбы — не более Г.

	ГОСТ 3032—76 Стр. 3
	6.  Предельные отклонения размеров, получаемых штампов­кой, — по II классу точности ГОСТ 7505—74, литьем — по II клас­су точности ГОСТ 2009—55. 7.  Несоосность оси резьбового отверстия отнооительно оси ко­нуса — 0,8 мм. 8.  Гайки-барашки должны изготовляться из материалов по ГОСТ 1759—70, стали марок 25Л, 35Л, 45Л — по ГОСТ 977—65 и ковкого чугуна. 9.  Остальные технические требования — по ГОСТ 1759—70. 10.  Теоретическая масса гаек дана в справочном приложении.

	Стр. 4 ГОСТ 3032—76
	ПРИЛОЖЕНИЕ Справочное
	Теоретическая масса стальных гаек с крупным шагом резьбы
	Номинальный диаметр резьбы d, мм Масса КЮО шт., кг~ Номинальный диаметр резьбы d, мм Масса Ш>0 шт., кг« 3 1,521 12 43,41 4 2,735 14 66,19 5 4,563 16 94,42 6 7,817 18 !13,7 8 14,90 20 141,8 10 24,76 24 310,6
	Для определения массы гаек из других материалов указанные в таблице мас­сы следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,08 — для латуни; 0,92 — для ковкого чугуна.

	Изменение № 1 ГОСТ 3032—76 Гайки-барашки. Конструкция и размеры Постановлением Государственного комитета СССР по стандартам от 17.12.81 Ла 5458 срок введения установлен с 01.04.82
	Номинальный' диаметр резьбы d мз М4 М5 мв М8 М10 М12 (ММ) М16 (М18) мяо ■ мм di (пред. откл. по Н16) 4,0 4.5 5,0 6,0 7,0 4,5 8,5 9,0 10,0 11,0 11.5 15,0 г, не более .1.6 2,0 2,5 3,0 4,0 -5,0 6,0 7,0 8,0 9,0 11,0 г\, не менее — 1 0 1 ■ 5 2,5
	Из таблицы исключить графу Ль Пример условного обозначения изложить в новой редакции: «Пример условного обозначения гайки-барашка диаметром резьбы <*=10 мм, с крупным шагом резьбы, с полем допуска 7Н, класса проч­ности 6, без покрытия: - Гайка М1&—7Н.6 ГОСТ 3032—76 То же, с мелким шагом резьбы, с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм: <                     Гайка М10х1,25—6Н.32.Л63.036 ГОСТ 3032—76». Пункт 4. Заменить ссылки: ГОСТ 9150—59 на ГОСТ 24706—81 и ГОСТ 9150—81, ГОСТ 16093—70 на ГОСТ 16093—81; после допуска 5Н6Н дополнить словами: или 6G». Пункты 5, 7, 8 изложить в новой редакции: «5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы — 0,0175X0,8 D. 7.   Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении — 21Т15. 8.   Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977—75 и чугуна по ГОСТ 1215»—79 или ГОСТ 7293—79. Гайки-барашки из указанных материалов контролю на испытательную на­грузку не подвергаются». Пункт 9 дополнить словами: «для гаек нормальной степени точности».
