	Сегментные шпонки и шпоночные пазы по ГОСТ 24071-97 (ИСО 3912-77)*
	ГОСТ 24071-97 устанавливает размеры и предельные отклонения размеров сегментных шпонок и соответству­ющих им шпоночных пазов на валу и во втулке, а также устанавливает зависимость между диаметром вала и сечением шпонки, возникающую при передаче вращаю­щего момента и фиксации положения; предназначен для цилиндрических валов и цилиндрических концов валов общего назначения.						Размеры и допуски шпонок. Размеры и предельные отклонения размеров шпонок указаны в табл. 1. Материал сегментной шпонки: сталь с временным сопротивлением разрыву не ниже 590 Н/мм после окончательной обработки (если не будет другой договоренности между заинтересованными сторона­ми); чистотянутая сталь для сегментных шпонок по ГОСТ 8786.

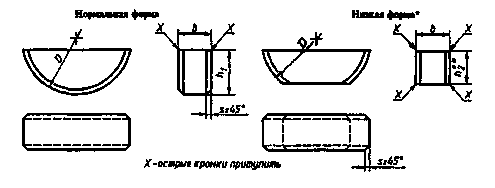

	1. Размеры и предельные отклонения размеров сегментных шпонок, мм
	Применяется по согласованию заинтересованных сторон. Л2 = 0,8Л| (значение можно округлить до 0,1 мм).
	Ширина Ъ			Высота h			Диаметр D			Фаска s
	Ном.	Пред. откл. h9*		Ном.	Пред. откл. Ml		Ном.	Пред. откл. Ы2		не менее	не более
	1.0			1,4					-0,120
	1.5			2,6		-0,060
	2.0			2,6
	2,0		-0,025	3.7			10		-0.150	0,16	0,25
	2.5			3,7		-0,075	10
	3,0			5.0			13
	3.0			6,5			16		-0,180
	4.0			6,5			16
	4,0			7,5			19		-0,210
	5,0			6.5			16		-0.180
	5,0	-0.030		7,5		■0,090	19			0,25	0.40
	5,0			9.0			22
	6,0			9.0			22	-0.210
	6,0			10.0			25
	8,0		-0.036	1,0	-0,110		28
							32	-0,250		0,40	0.60
	10,0			13.0
	Другой допуск может быть принят по согласованию заинтересованных сторон.
	*Дата введения 01.07.2000 г.

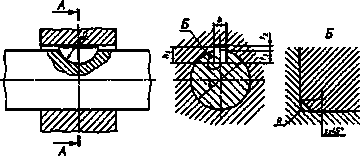

	2. Размеры сечений пазов и их предельные отклонения на валу и во втулке для сегментных шпонок, мм
	А-А
	Ширина Ь								Глубина
	Радиус К
	Размеры шпонки нор­мальной или низкой формы bxAjxZ)	Предельные отклонения									Ступица f2
		Ном.	Нормальное соединение		Плотное соединение			Вал/.
	Вал N9			Втулка JS9	Вал и втулка Р9		Ном.		Пред. откл.	Ном,		Пред. откл.	не более	не менее
	1,0x1,4x4	1.0						1.0		0,6
	1,5x2,6x7	1,5						2,0			0,8
	2,0x2,6x7	2,0	-0,004 -0.029	±0,012	-0,006 -0.031			1.8	+0.1
								1.0
	2,0x3,7x10							2,9					0,16	0,08
	2,5x3,7x10	2.5						2.7			1.2
	3,0x5,0x13							3.8				+0,1
	3.0										1.4
	3,0x6,5x16							5,3
	4,0x6,5x16							5,0
	4.0								+0.2		1,8
	4,0x7,5x19							6,0
	5,0x6,5x16		-0,030	±0,015	-0,012 -0,042			4,5					0,25	0,16
	5,0x7,5x19	5,0						5,5			2.3
	5,0x9,0x22							7,0
	6,0x9,0x22							6,5						0,25
	6.0										2.8
	6,0x10,0x25							7.5	+0,3					0,16
	8,0x11,0x28	8,0			-0,015 -0,051			8,0				+0,2
	-0.036			±0,018				3,3					0,40	0,25
	10,0x13,0x32	10.0						10.0
	Форма, размеры и допуски шпоночных пазов. Размеры и допуски шпоночных пазов указаны в табл. 2. Зависимость между диаметром вала и размерами шпонки. В табл. 3 даны две серии взаимосвязи между диаметром вала и размером шпонки: 1) для передачи вращающего момента; 2) для фиксации детали (в случае неподвижной посадки, когда передача момента осуще­ствляется за счет трения).					Обозначение. В обозначении шпонки должны указываться ее ширина и высота и обозначение стандар­та. Так, обозначение шпонки нормальной формы и сечением bxhx = 5x6,5 мм: Шпонка 5x6,5 ГОСТ 24071-97 обозначение низкой шпонки с сечением bxh2 - 5x5,2:

	Шпонка 5x5,2 ГОСТ 24071-97 Дополнительные требования, отражающие потребнос-тр экономики страны. ГОСТ 24071-97 не распростра­няется на соединения, спроектированные до введения ^действие настоящего стандарта, а также на шпоночные соединения, собираемые подгонкой или подбором шпонок. Допускается в технически обоснованных случаях (пустотелые и ступенчатые валы, передача пониженных вращающих моментов и т.п.) применять меньшие, чем указано в табл. 2, размеры шпонок на валах больших диаметров, за исключением выходных концов валов. Допускается для неответственных соединений сопряжение дна паза с боковыми стенками выполнять с фаской под углом 45°, равной радиусу R. Допускается свободное соединение шпонки с валом и втулкой. Предельные отклонения при свободном соединении ширины паза Ъ должны соответствовать полям допусков для вала - Н9, для втулки - D10.	Допускаются для ширины паза Ь вала и втулки любые сочетания полей допусков, указанные в табл. 2. Для термообработанных деталей допускаются предельные отклонения размера ширины паза вала, соответствующие полю допуска HI 1, размера ширины паза втулки - D10. Контроль размеров шпоночных пазов и их располо­жения относительно соответствующих цилиндрических поверхностей - по ГОСТ 24109 - ГОСТ 24111; ГОСТ 24115 - ГОСТ 24117; ГОСТ 24119; ГОСТ 24120. Серия 2 (табл. 3) может применяться также для неответственных соединений (при передаче малых вращающих моментов с небольшой частотой вращения, не влияющих на долговечность деталей; при кратковре­менной работе соединения и т.д.). Допускается в зависимости от принятой базы обработки и измерения указывать вместо tx на рабочем чертеже номинальный размер для вала d-tx с предель­ным отклонением для tx по табл. 2 и для втулки вместо г2 размер d-t2 с предельным отклонением для t2 по табл. 2. Масса шпонок указана в табл. 4. Для изделий, спроектированных до 01.01.80 г., допускаются предельные отклонения размеров шпоноч­ных соединений, приведенные в табл. 5. Допуски на размеры шпонок и пазов: для высоты шпонки А| - 2?4 ОСТ 1024; для глубины паза вала tx и втулки t2-A5-OCT 1015; для диаметра сегментной шпонки D- В5 ОСТ 1025; для диаметра паза вала под сегментную шпонку с отклонением в плюс от номинала - не более 8 % диаметра шпонки. Параметры шероховатости поверхности элементов шпоночных соединений приведены в табл. 6.
	3. Зависимость диаметра вала от размера шпонки
	Диаметр вала d, мм Размер шпонки, мм, нор­мальной формы bxhyxD или эквивалентной низкой формы Серия 1 Серия 2 Свы­ше До Свы­ше До 3 4 3 4 1,0x1,4x4 4 5 4 6 1,5x2,6x7 5 6 6 8 2,0x2,6x7 6 7 8 10 2,0x3,7x10 7 8 10 12 2,5x3,7x10 8 10 12 15 3,0x5,0x13 10 12 15 18 3,0x6,5x16 12 14 18 20 4,0x6,5x16 14 16 20 22 4,0x7,5x19 16 18 22 25 5,0x6,5x16 18 20 25 28 5,0x7,5x19 20 22 28 32 5,0x9,0x22 1 П 25 32 36 6,0x9,0x22 25 28 36 40 6,0x10,0x25 28 32 40 8,0x11,0x28 32 38 - - 10,0x13,0x32
		4. Теоретическая масса 1000 шпонок нормальной формы
		Размер шпонки, мм Масса 1000 шпонок, кг Размер шпонки, мм Масса 1000 шпонок, кг 1,0x1,4x4 0,031 4,0x7,5x19 3,240 1,5x2,6x7 0,152 5,0x6,5x16 2,680 2,0x2,6x7 0,204 5,0x7,5x19 4,040 2,0x3,7x10 0,414 5,0x9,0x22 5,660 2,5x3,7x10 0,510 6,0x9,0x22 6,780 3,0x5,0x13 1,050 6,0x10,0x25 8,480 3,0x6,5x16 1,600 0,8x11,0x28 13,800 4,0x6,5x16 2,120 10,0x13,0x32 24,100

	5. Предельные отклонения размеров шпонок, пазов на валах и во втулках по ширине b изделий, спроектированных до 01.01.80 г.
	Вид соединения Предельное отклонение размеров 1 яяа^ддадддваа i i gsaas= Назначение посадок шпонки паза вала паза втулки Неподвижное напряженное по ва­лу, скользящее во втулке Въ ПШ Аъ Для индивидуального и серийного произво­дства (общее машиностроение) Неподвижное напряженное по ва­лу, ходовое во втулке ПШХ Для массового производства (автостроение и т.п.) Неподвижное плотное по валу, ходовое во втулке *3 "з Для направляющих шпонок
	Номинальная ширина шпонки и паза, мм Предельное отклонение размера пазов вала и втулки,мкм ПШ ПШХ верхнее нижнее верхнее нижнее От 1 до 3 -10 -50 +55 + 10 Св. 3 " 6 -10 -55 +65 + 15 "б" 10 -15 -65 +75 +20 " 10" 18 -20 -75 +85 +25 " 18" 30 -25 -90 + 100 +30 " 30 " 50 -32 -105 + 120 +35 " 50 и 80 -40 -125 + 140 +40 "80" 120 -50 -150 + 160 +45
	6. Зависимость параметров шероховатости поверхности от допуска размера
	Допуск размера по ква-литетам Ra, мкм, не более, для номинальных размеров, мм До 18 Св. 18 до 50 Св. 50 до 120 Св. 120 до 500 IT9 3,2 3,2 6,3 6,3 IT10 3,2 6,3 6,3 6,3 ITI1 6,3 6,3 12,5 12,5 1Т12,1Т13 12,5 12,5 25 25 IT14, IT15 12,5 25 50 50 Примечания: 1.  Параметр шероховатости поверхностей с неуказанными предельными отклонениями - Ra 20 мкм. 2. Параметр шероховатости дна шпооночного паза рекомендуется принимать равным Ra 6,3 мкм.
