ГОСТ 5088-94 УДК 683.361:006.354 Группа Ж34 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ Технические условия Steel hinges for wooden windows and doors. Specifications ОКС 91.060.50 ОКСТУ 4983 Дата введения 1995-09-01 Предисловие 1 РАЗРАБОТАН Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Минстроя России, Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Российской Федерации ВНЕСЕН Минстроем России 2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г. За принятие проголосовали
3 Постановлением Минстроя России от 5 апреля 1995 г. № 18-29 межгосударственный стандарт ГОСТ 5088-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г. 4 ВЗАМЕН ГОСТ 5088-78 1 Область применения Настоящий стандарт распространяется на стальные петли для деревянных окон и дверей. Обязательные требования к качеству петель изложены в 4.3, 4.5, 4.7,4.8, 4.10, 4.11, 4.14-4.16. Область применения петель приведена в приложении А. 2 Нормативные ссылки В настоящем стандарте использованы ссылки на следующие стандарты: ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору ГОСТ 397-79 Шплинты. Технические условия ГОСТ 538-88 Изделия замочные и скобяные. Общие технические условия ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры ГОСТ 11648-75 Шайбы упорные быстросъемные. Технические условия 3 Типы и основные размеры 3.1 Петли, изготовляемые по настоящему стандарту, подразделяют на: Н - накладные; В - врезные; Вв - ввертные. 3.2 Типы, основные размеры и комплектность петель приведены в приложении Б. В комплект входит петля в сборе и крепежные изделия. Основные детали петель приведены в приложении В. 3.3 Условные обозначения типов и конструктивное решение петель приведены в таблице 1. Таблица 1
3.4. Устанавливается следующая структура условного обозначения петли
Пример условного обозначения петли накладной типа ПН1 высотой 110 мм, правой:
То же, врезной типа ПВ4 высотой 90 мм, исполнения 1:
4 Технические требования 4.1 Петли должны изготовляться в соответствии с требованиями ГОСТ 538 и настоящего стандарта. 4.2 Петли типов ПН1-ПН4, ПН6, ПН10 и ПВ1 следует изготовлять правыми и левыми для установки правых и левых створок окон и полотен дверей (на рисунках Б1-Б4, Б6, Б10, Б11 приложения Б указаны правые петли). 4.3 Соединения карт с осями и полуосями в накладных петлях, кроме петли типа ПН7, и во врезной петле типа ПВ1 должны быть неразъемными. 4.4 Овальность осей и полуосей в местах подвижных соединений с картами не должна быть более 0,1 мм, а трубок карт петель - 0,3 мм. 4.5 Зазор между осью или полуосью и трубкой петли в местах подвижных соединений должен быть не менее 0,1 и не более 0,5 мм. 4.6 Отклонение от перпендикулярности опорных поверхностей осей петель ПН1-ПН4 и ПВ1 относительно осей вращения не должно быть более 0,25 мм. 4.7 Отклонение от перпендикулярности плоскости карт петель типа ПН10 относительно осей вращения не должно быть более 0,4 мм. 4.8 Продольный и поперечный люфт в шарнирах петель типов ПН8 и ПН9 не должен быть более 0,3 мм. 4.9 Зазор между плоскостью карты и ее изогнутым концом (трубкой) не должен быть более 0,5 мм при толщине карты до 2,2 мм и 1,0 мм - при толщине карты более 2,2 мм. 4.10 Карты накладных и врезных петель и стрежни ввертных петель должны иметь возможность вращения без заедания вокруг осей и полуосей. 4.11 Конструкция петель типов ПН8 и ПН9 должна предусматривать возможность регулирования усилия закрывания полотна двери, при этом сила для открывания двери должна быть не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли. Для петель применяют пружины кручения по техническим условиям завода-изготовителя, утвержденным в установленном порядке. 4.12 Оси или полуоси петель должны иметь головку, имеющую сферическую форму или форму усеченного конуса. Оси петель всех типов, кроме типов ПН5, ПН8-ПН10 и ПВв1-ПВв3, должны иметь на торце фаску (2-3)Х30°. 4.13 Карты петель типов ПН1, ПН3, ПН5, ПН6 и ПН8 по согласованию с потребителем допускается изготовлять прямоугольной формы. 4.14 Соединение стержней с втулками или скобами в ввертных петлях должно выдерживать усилие отрыва не менее 800 Н (80 кгс). 4.15 Петли исполнения 2 типов ПН7, ПВ2-ПВ4 необходимо комплектовать шплинтами 2Х16 по ГОСТ 397 или быстросъемными упорными шайбами 5-080 по ГОСТ 11648. 4.16 Требования к покрытиям петель - по ГОСТ 538. Для петель в соответствии с областью их применения установлены следующие группы условий эксплуатации по ГОСТ 9.303: 1 - для петель типов и типоразмеров ПН1-70, ПН1-85, ПН1-110, ПН2-70, ПН2-85, ПН2-110, ПН3-85, ПН4, ПН5, ПН6, ПН7, ПВ1, ПВ2, ПВ3, ПВ4, ПВв1, ПВв2, ПВв3; 2,3 - для петель типов и типоразмеров ПН1-130, ПН1-150, ПН2-130, ПН2-150, ПН3-110, ПН3-130, ПН3-150, ПН8, ПН9, ПН10. 4.17 Маркировка и упаковка - по ГОСТ 538. 5 Приемка 5.1 Приемочный контроль петель на соответствие требованиям ГОСТ 538 и 4.3-4.10, 4.12, 4.15 настоящего стандарта проводится в соответствии с ГОСТ 538. Значительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.10 настоящего стандарта. Малозначительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.3-4.9, 4.12, 4.15 настоящего стандарта. 5.2 Периодические испытания ввертных петель на соответствие требованиям 4.14 и петель типов ПН8 и ПН9 на соответствие требованиям 4.11 должны проводиться не реже одного раза в год. Для проведения испытаний отбирают не менее трех петель. 5.3 Типовые испытания - по ГОСТ 538. 6 Методы контроля 6.1 Методы контроля и испытаний петель - по ГОСТ 538 и настоящему стандарту. 6.2 Испытания ввертных петель на отрыв проводят приложением силы 800 Н (80 кгс) в течение не менее 1 мин к каждому стержню петли. После испытаний петля должна сохранить работоспособность. 6.3 Испытания петель типов ПН8 и ПН9 по 4.11 проводят приложением силы не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли к фрагменту двери с установленной на нем петлей и выдерживанием приложенной силы в течение 1 мин. После снятия приложенной силы петля должна вернуть фрагмент двери в исходное положение. 7 Транспортирование и хранение Транспортирование и хранение - по ГОСТ 538. 8 Гарантии изготовителя Гарантии изготовителя - по ГОСТ 538. Приложение А (Информационное) Область применения петель Таблица А1
Приложение Б (Обязательное) Типы, размеры и комплектность петель
В миллиметрах
Рисунок Б1 - Петля накладная типа ПН1
В миллиметрах
Рисунок Б2 - Петля накладная типа ПН2
В миллиметрах
Рисунок Б3 - Петля накладная типа ПН3
Шурупы 5х30 (6 шт.) ГОСТ 1145 Рисунок Б4 - Петля накладная типа ПН4
В миллиметрах
Рисунок Б5 - Петля накладная типа ПН5
В миллиметрах
Рисунок Б6 - Петля накладная типа ПН6
Шурупы 3Х25 (4 шт.) ГОСТ 1145 Рисунок Б7 - Петля накладная типа ПН7
В миллиметрах
Рисунок Б8 - Петля накладная типа ПН8
Шурупы 5Х40 (8 шт.) ГОСТ 1145 ____________ * Для дверей с толщиной полотна 52 мм. Рисунок Б9 - Петля накладная типа ПН9
Шурупы 5Х35 (8 шт.) ГОСТ 1145 Рисунок Б10 - Петля накладная типа ПН10
В миллиметрах
Рисунок Б11 - Петля врезная типа ПВ1
____________ * При установке петель на автоматизированных линиях по согласованию с потребителем допускается применять штифты длиной 35 мм для створок окон жилых и 45 мм - для общественных зданий. В миллиметрах
Рисунок Б12 - Петля врезная типа ПВ2
________________ * - Для окон с тройным остеклением. Штифты - 4 шт.; длину штифтов следует указывать при заказе. Рисунок Б13 - Петля врезная типа ПВ3
В миллиметрах
Рисунок Б14 - Петля врезная типа ПВ4

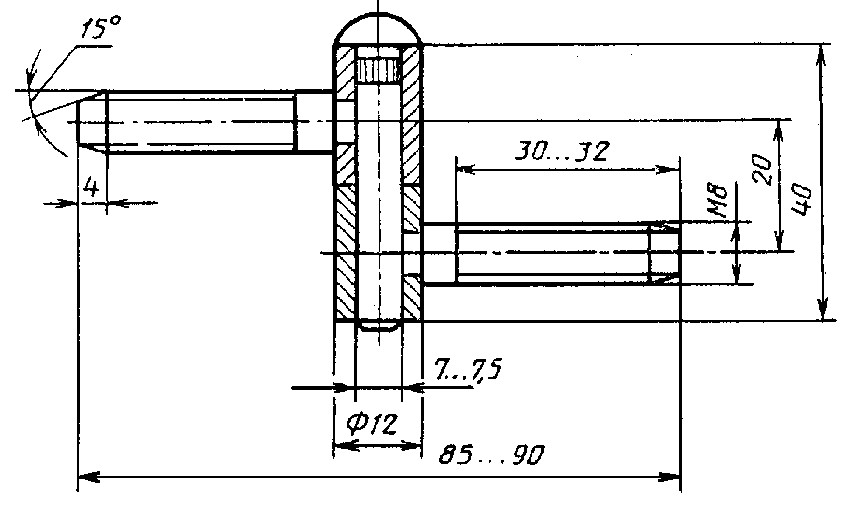

Рисунок Б15 - Петля ввертная типа ПВв1

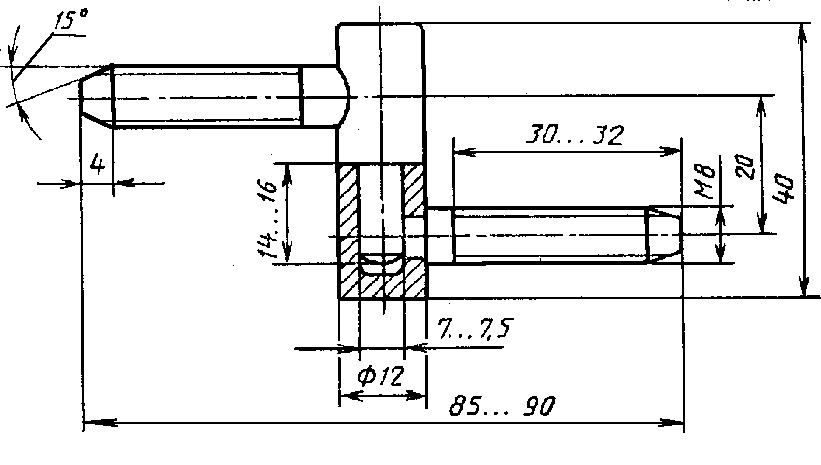

Рисунок Б16 - Петля ввертная типа ПВв2

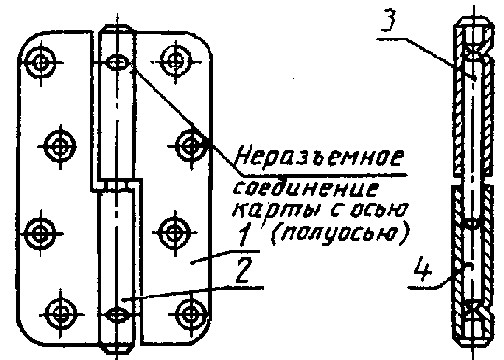

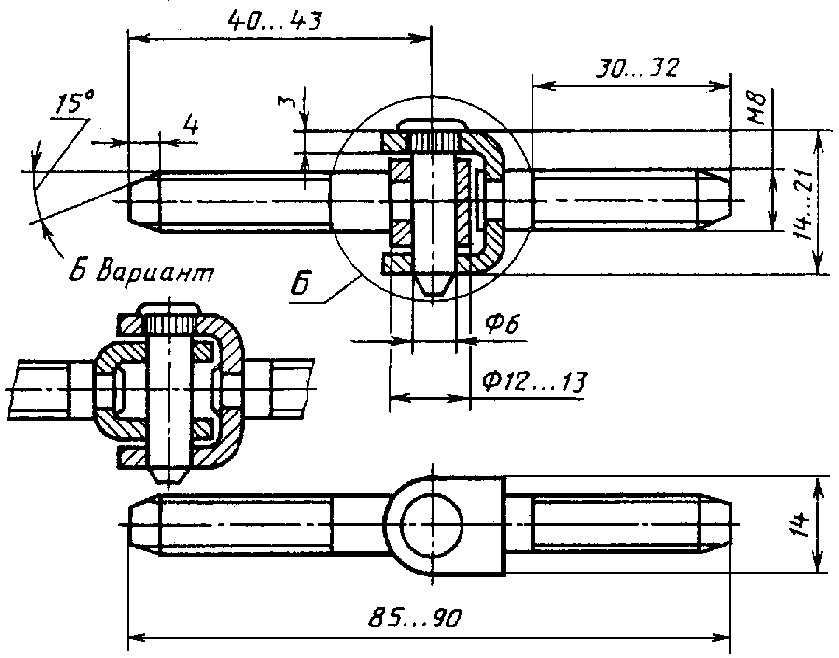

Рисунок Б17 - Петля ввертная типа ПВв3 Приложение В (Информационное) Основные детали петель Петли накладные и врезные

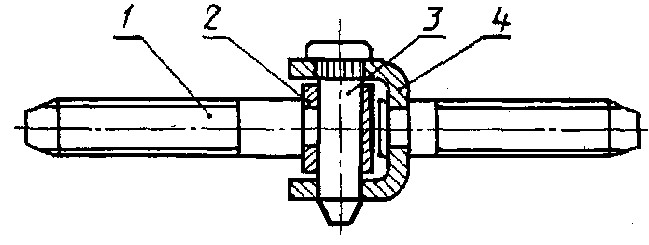

1 - карта; 2 - трубка; 3 - ось; 4 - полуось Петли ввертные
1 - стержень; 2 - втулка; 3 - ось; 4 - скоба 1 Область применения 2 Нормативные ссылки 3 Типы и основные размеры 4 Технические требования 5 Приемка 6 Методы контроля 7 Транспортирование и хранение 8 Гарантии изготовителя Приложение А (Информационное) Область применения петель Приложение Б (Обязательное) Типы, размеры и комплектность петель Рисунок Б1 - Петля накладная типа ПН1 Рисунок Б2 - Петля накладная типа ПН2 Рисунок Б3 - Петля накладная типа ПН3 Рисунок Б4 - Петля накладная типа ПН4 Рисунок Б5 - Петля накладная типа ПН5 Рисунок Б6 - Петля накладная типа ПН6 Рисунок Б7 - Петля накладная типа ПН7 Рисунок Б8 - Петля накладная типа ПН8 Рисунок Б9 - Петля накладная типа ПН9 Рисунок Б10 - Петля накладная типа ПН10 Рисунок Б11 - Петля врезная типа ПВ1 Рисунок Б12 - Петля врезная типа ПВ2 Рисунок Б13 - Петля врезная типа ПВ3 Рисунок Б14 - Петля врезная типа ПВ4 Рисунок Б15 - Петля ввертная типа ПВв1 Рисунок Б16 - Петля ввертная типа ПВв2 Рисунок Б17 - Петля ввертная типа ПВв3 Приложение В (Информационное) Основные детали петель Петли накладные и врезные Петли ввертные Поделитесь этой записью или добавьте в закладки |
