ГОСТ 8824-84

(СТ СЭВ 4326-83)

УДК 621.876.813.-83:69.026.6:006.354                                                                      Группа Ж22

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ МАЛЫЕ

Основные параметры и размеры

Electric small goods lifts.

Basic parameters and dimensions

ОКП 48 3621

Дата введения 1986-01-01

РАЗРАБОТАН Министерством строительного, дорожного и коммунального машиностроения

ИСПОЛНИТЕЛИ

Б.А. Левин (руководитель темы), Е.А. Нефедов, Е.В. Эмме

ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

Зам. министра А.С. Шавреев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 марта 1984 г. № 38

ВЗАМЕН ГОСТ 8824-67, ГОСТ 8825-67

ВНЕСЕНО Изменение N 1, утвержденное постановлением Госстроя СССР от 06.11.85 № 183, введенное в действие с 01.01.86 и опубликованное в ИУС № 2 1986 г.

1. Настоящий стандарт распространяется на электрические малые грузовые лифты общего назначения (далее - лифты), устанавливаемые в общественных зданиях и вспомогательных зданиях промышленных предприятий и предназначаемые для подъема и спуска грузов.

Стандарт соответствует СТ СЭВ 4326-83 в части, указанной в справочном приложении, и полностью международному стандарту ИСО 4190/3-82.

2. Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта и ГОСТ 22011-76.

3. Основные параметры лифтов должны соответствовать указанным в табл. 1.

4. Отклонение рабочей скорости не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1.

5. Конструктивное исполнение основных частей лифтов должно соответствовать указанному в табл. 2.

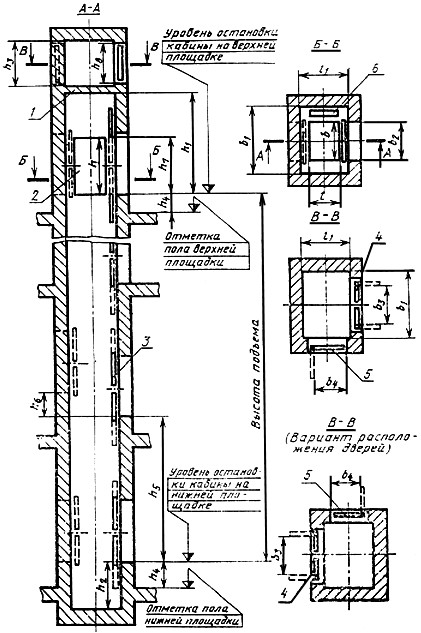

6. Основные размеры лифтов должны соответствовать указанным на чертеже и в табл. 3.

Чертеж не определяет конструкцию лифта.

Таблица 1

(Измененная редакция, Изм. N 1)

Таблица 2

(Измененная редакция, Изм. N 1)

Таблица 3

Размеры в мм

(Измененная редакция, Изм. N 1)

1 - перекрытие шахты; 2 - кабина; 3 - дверь шахты; 4 - фасадная дверь;

5 - боковая дверь; 6 - противовес

7. Разность диагоналей шахты (в плане) не должна быть более 25 мм.

8. Отклонение стен шахты от вертикальной плоскости допускается в пределах допусков на ширину и глубину шахты, указанных в табл. 3.

9. В машинном помещении лифта должны быть фасадная и боковая двери.

10. На верхней погрузочной площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено место или ниша шириной 1 м, высотой 2 м и глубиной не менее 0,7 м для установки электрооборудования.

11. Строительная часть лифтов должна соответствовать требованиям технической документации базовой организации по стандартизации лифтов.

12. Лифты, предназначенные для двух остановок высотой подъема до 5,2 м, допускается изготовлять в металлокаркасной шахте.

(Введен дополнительно, Изм. N 1).

ПРИЛОЖЕНИЕ

Справочное

ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ

ГОСТ 8824-84 СТ СЭВ 4326-83

Таблица 1. Грузоподъемность лифтов соответствует грузоподъемности, указанной в табл. 1 СТ СЭВ 4326-83.

Номинальная скорость движения кабины лифта соответствует номинальной скорости, указанной в табл. 1 СТ СЭВ 4326-83.

Таблица 3. Внутренние размеры кабины (ширина, глубина, высота) соответствуют размерам кабины, указанным в табл. 1 СТ СЭВ 4326-83.

Размеры дверного проема шахты соответствуют размерам, указанным в табл. 1 СТ СЭВ 4326-83.
