ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА  ССР

ПЛАТЫ ПЕЧАТНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ КОНСТРУКЦИИ

ГОСТ 23751-86

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ПЛАТЫ   ПЕЧАТНЫЕ

Основные параметры конструкции

Printed circuit boards.

Basic parameters of structure

ГОСТ

23751-86

Взамен

ГОСТ 23751—79

Постановлением  Государственного  комитета  СССР  по  стандартам  от  19  марта 1986 г. № 574 срок действия установлен

с 01.07.87

до 01.07.92

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на односторонние (ОПП), двусторонние (ДПП) и многослойные (МПП) печатные платы на жестком и гибком основании, а также на гибкие печат­ные кабели (далее — ГПК).

Стандарт устанавливает основные параметры конструкции печатных плат и печатных кабелей.

Стандарт соответствует Публикации МЭК 326—3 в части но­менклатуры параметров, и размеров и их предельных отклоне­ний.

Термины, применяемыe в настоящем стандарте, — по ГОСТ 20406—75, ГОСТ 25346-82, ГОСТ 25347—82, ГОСТ 24642—81.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Настоящий стандарт устанавливает пять классов точности печатных плат и ГПК в соответствии со значениями основных параметров и предельных отклонений элементов конструкции (ос­нований печатных плат, проводников, контактных площадок, от­верстий).

1.2. Размеры и предельные отклонения печатных .плат и ГПК, установленные стандартом, обязательны для следующих методов проектирования:  ручного,   автоматизированного  и  полуавтомати­зированного  и должны  обеспечивать  автоматизированную уста­новку изделий электронной техники.

1.3. Буквенные обозначения   размеров   .конструкции печатных плат и ГПК приведены на черт. 1—4.

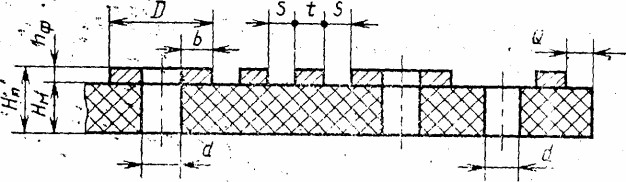

Односторонняя печатная плата (ОПП)

Нп — толщина - печатной платы; Нм — толщина материала основания печатной платы; h ф— толщина фольги; b — гаран­тийный поясок; D — диаметр контактной площадки; d — диаметр отверстия; S — расстояние между краями соседних элементов проводящего рисунка; t — ширина печатного про­водника; Q— расстояние .от края печатной платы, выреза, паза до элементов проводящего рисунка

Черт. 1

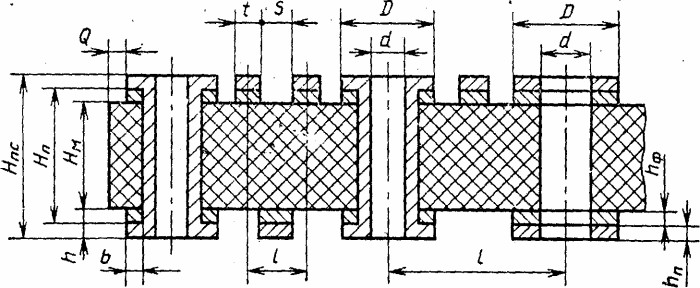

Двусторонняя печатная плата (ДПП)

Нпс — суммарная толщина печатной платы; hп —толщина химико-гальванического покрытия; h —толщина проводящего рисунка; l—рас­стояние между центрами (осями) элементов конструкции печатной платы

Черт. 2

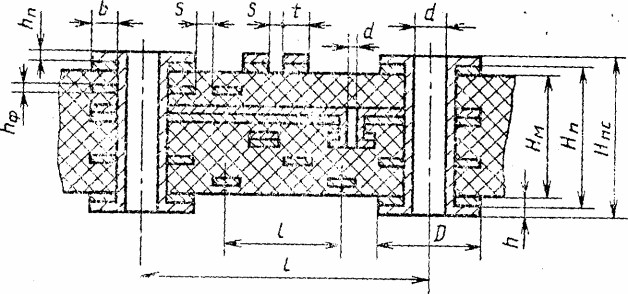

Многослойная печатная плата (МПП)

Черт. 3

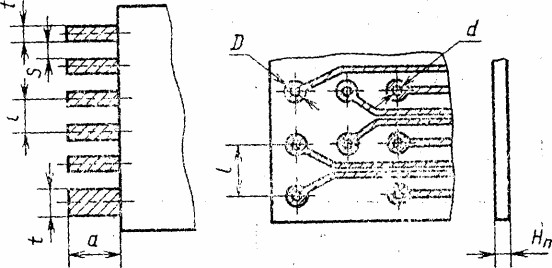

Гибкий печатный кабель (ГПК)

а — длина   концевого   контакта

Черт. 4

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.1. Размеры   печатных   плат

2.1.1.        Размеры сторон печатных плат должны соответствовать гост 10317—79*.

2.1.2.        Предельные отклонения на  сопрягаемые размеры контура печатной платы и ГПК не должны быть более 12-го квалитета по ГОСТ 25347—82.

Предельные отклонения на несопрягаемые размеры контура печатной платы и ГПК не должны быть более 14-го квалитета по ГОСТ 25347—82.        .

* Для радиоэлектронных    средств    в модульном    исполнении — с   учетом ГОСТ 26765.11—85.

2.1.3.        Толщину ОПП, ДПП и ГПК Нп определяют толщиной материала основания с улетом толщины фольги hф.

Толщина МПП — по обязательному, приложению.

Предельные отклонения толщин ОПП, ДПП, ГПК — по нормативно-технической документации на конкретный вид мате­риала основания.

Предельные отклонения толщины МПП должны быть:

±0,2 мм для МПП толщиной до 1,5 мм;

±0,3 мм для МПП толщиной свыше 1,5 мм.

Примечание. Допускается устанавливать по согласованию с головным технологическим предприятием; отрасли более жесткие предельные отклонения толщины МПП.

2.1.4. Суммарную толщину печатной платы или ГПК Нпс опре­деляют как сумму толщины 'печатной платы или ГПК Нп. и сум­марной толщины покрытий наружных слоев hn.

Предельные отклонения суммарных толщин печатной платы и ГПК не должны быть более суммы предельных отклонений тол­щин печатной платы или ГПК и покрытий на каждый наружный слой по ГОСТ 9.306—85.

2.2. Размеры   элементов   конструкции

2.2.1. Наименьшие номинальные значения основных   размеров элементов конструкции печатных плат и ГПК для узкого места в зависимости от классов точности приведены в табл. 1.

Таблица  1

γ — отношение номинального значения диаметра наименьшего из металлизированных отверстий к толщине печатной платы или ГПК.

Для свободного места указанные значения допускается уста­навливать по любому более низкому классу, а для первого класса — увеличивать в два раза.

2.2.2. Номинальные размеры диаметров металлизированных и не металлизированных монтажных и переходных (служащих только для соединения проводящих слоев) отверстий — по ГОСТ 10317—79.

2.2.3. Предельные отклонения диаметров монтажных и пере­ходных отверстий Δd должны соответствовать указанным в табл. 2

Таблица  2

Норма вводится с 01.07.88.

2.2.4 Номинальные размеры сквозных отверстий под крепежные детали – по ГОСТ 11284-75

2.2.5 Ширину печатного проводника выбирают в зависимости от токовой нагрузки. Значения допустимой токовой нагрузки при­ведены в п. 2.4.4.

2.2.6 Предельные отклонения ширины печатного проводника контактной площадки, концевого печатного контакта, экрана Δt для узкого места должны соответствовать указанным в табл. 3.

Таблица 3

2.3. Позиционные   допуски    расположения    эле­ментов    конструкций

2.3.1. Значения позиционных допусков расположения осей отверстий -Td в диаметральном выражении приведены в табл. 4.

Таблица 4

*Позиционный допуск на расположение осей фиксирующих отверстий на платах, предназначенных для автоматической установки навесных элементов, устанавливают по 4-му классу, на расположение монтажных отверстий — по 3-му классу независимо от класса печатной платы.

2.3.2 Пересчет позиционных допусков расположения осей отверстий на предельные отклонения расстояний между осями этих отверстий проводят по ГОСТ 14140—81.

2.3.3 Значения позиционных допусков расположения   центров контактных площадок td в диаметральном выражении приведены в табл. 5

Таблица 5

2.3.4. Значения позиционных допусков расположения печат­ного проводника Тl; относительно соседнего элемента проводящего рисунка в диаметральном выражении приведены в табл. б.

Таблица б

2.3.5. Формулы для расчета размеров элемента конструкции печатных плат и ГПК приведены в обязательном приложении.

2.4. Электрические   параметры

2.4.1. Значения допустимых рабочих напряжений между элементами проводящего рисунка, расположенными в соседних слоях печатной платы и ГПК, приведены в табл. 7.

Таблица 7

2.4.2. Значения допустимых рабочих напряжений между элементам проводящего рисунка, расположенными на наружном слое печатной платы или ГПК, приведены в табл. 8.

2.4.3. Значения сопротивления печатных проводников длиной 1 м приведены в табл. 9.

2.4.4. Допустимую токовую нагрузку на элементы проводящего рисунка в зависимости от допустимого превышения температуры проводника относительно температуры окружающей среды выби­рают для:

фольги — от 100*106 до 250*106 А/м2 (от 100 до 250 А/мм2);

гальванической    меди — от 60*106   до 100*106 А/м2  (от 60 до100 А/мм2)

Таблица 8

Примечания:

1. Цепи с напряжением более 250В в МПП применять не рекомендуется.
2. Цепи с напряжением  более  1800В для фольгированного гетинакса и 2300 В для фольгированного стеклотекстолита  в    печатных    платах  и  ГПК    применять    не рекомендуется.

Таблица  9

ПРИЛОЖЕНИЕ

Обязательное

Формулы для расчета размеров элементов конструкции печатных плат, ГПК и толщины МПП

1.Наименьший  номинальный диаметр D  контактной    площадки    рассчи­тывают по формуле

D=(d+∆dв.о)+2b+∆tв.о+2∆dтр+(Td2+TD2+∆tп.о2)

где:    ∆dв.о— верхнее предельное отклонение диаметра отверстия;

∆tв.о — верхнее предельное отклонение диаметра контактной площадки;

∆dтр — значение подтравливания диэлектрика в отверстии равно   0,03 мм для МПП,

для ОПП, ДПП и ГПК —нулю.

∆tп.о— нижнее предельное отклонение диаметра контактной площадки.

2. Наименьшее номинальное расстояние l для прокладки   n-го количества проводников рассчитывают по формуле:

где: D1,D2 - диаметры контактных площадок;

n - количество проводников.

3. Толщину МПП рассчитывают по формуле:

Нп=∑Нс+(0,6…0,9)∑Hпр

где: Нс —толщина слоя МПП;

Hпр— толщина прокладки (по стеклоткани).
