ГОСТ 24700-81 УДК 691.11.028.1/.6:006.354 Группа Ж32 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ Типы, конструкция и размеры Wooden windows and balcony doors with double glazing units for dwelling and public buildings. Types, structure and dimensions ОКП 53 6139 Дата введения 1984-01-01 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР РАЗРАБОТЧИКИ Б.А.Филозофович (руководитель темы); Г.Г.Коваленко; И.С.Посельская; З.А.Буркова; С.П.Соловьев, канд. архит., И.Ф.Савченко; М.Д.Артемов, канд. техн. наук; К.П.Копылов, канд. техн. наук; Я.С.Щулов; Н.Д.Крылов; Ю.М.Щипанов; Г.В.Левушкин 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 03.02.81 № 11 3. ВВЕДЕН ВПЕРВЫЕ 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. ПЕРЕИЗДАНИЕ Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства. 1. ТИПЫ, РАЗМЕРЫ И МАРКИ 1.1. Окна и балконные двери по настоящему стандарту изготовляются одинарной конструкции с однокамерными клееными стеклопакетами. 1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт.1 и в приложении 1; для общественных зданий - указанным на черт.2 и в приложении 2. Окна и балконные двери, приведенные на черт.1, могут применяться и для общественных зданий. 1.3. Заполнение оконных проемов общественных зданий шириной 18М (М - модуль, равный 100 мм) и более следует осуществлять набором окон, приведенных на черт.2. 1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном (зеркальном) изображении. 1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:
Примеры условных обозначений Окно правое серии СП для проема высотой 15 и шириной 9 дм: ОСП15-9 ГОСТ 24700-81 То же, левое: ОСП15-9Л ГОСТ 24700-81 Дверь балконная правая серии СП для проема высотой 22 и шириной 9 дм: БСП22-9 ГОСТ 24700-81 Окно серии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А); ОСП18-15А ГОСТ 24700-81 То же, в негативном (зеркальном) исполнении: ОСП18-15АН ГОСТ 24700-81 Габаритные размеры окон и балконных дверей жилых зданий
Примечания: 1. Схемы изделия изображены со стороны фасада. 2. Цифры над схемами изделий означают размеры проемов в модулях. 3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами. Черт.1 Габаритные размеры окон и балконных дверей общественных зданий
Примечания: 1. Схемы изделия изображены со стороны фасада. 2. Цифры над схемами изделий означают размеры проемов в модулях. Черт.2 2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ 2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке. 2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий - на черт.6-8, а размеры сечений деталей - на черт.9-20. 2.3. Размеры окон и балконных дверей на черт.1-8 даны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг и клапанов. На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах. 2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в верхних брусках подфорточных створок, в нижних брусках коробок и горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами - одно отверстие посередине. Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт.3
Черт.4
Черт.5 2.5. Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на три петли. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3. 2.6. Для остекления окон и балконных дверей жилых и общественных зданий следует применять клееные однокамерные стеклопакеты по действующей НТД. 2.7. Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок в районе строительства. 2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5. Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве. 2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей. 2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышенной водостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС и др.). Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт.6 2.11. Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой или облицованы с наружной стороны обшивкой типа 2 по ГОСТ 8242. Пример облицовки клапана обшивкой приведен в приложении 6. 2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке. 2.13. По требованию потребителя по периметру коробок на боковых поверхностях допускается выборка четверти, заполняемой теплоизоляционным материалом и заделываемой наличником при соединении изделий друг с другом. 2.14. Спецификации стеклопакетов для окон и балконных дверей жилых и общественных зданий приведены в приложении 7 и 8.
Черт.7

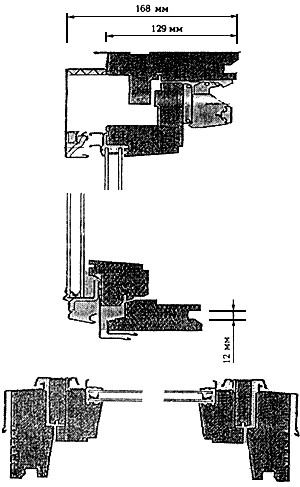

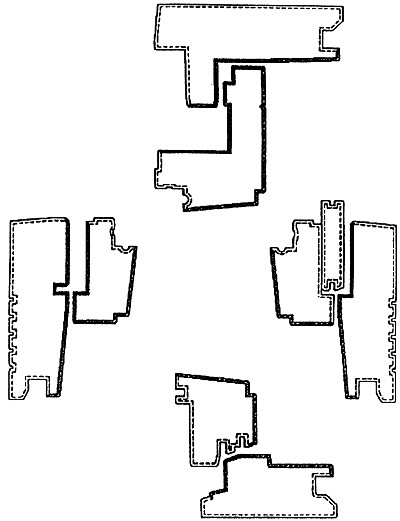

Черт.8 Сечения по притворам окон и балконных дверей жилых и общественных зданий
1 - четверть для соединения изделий; 2 - уплотняющая прокладка по ГОСТ 10174 Черт.9
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4); 2 опорные, распорные и боковые прокладки; 3 - уплотняющая прокладка по ГОСТ 10174 Черт.10
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4); 2 уплотняющая прокладка по ГОСТ 10174 Черт.11
1 - уплотняющие прокладки по ГОСТ 10174 Черт.12
1 - решетка жалюзийная; 2 - сетка (см. п.2.11); 3 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598; 4 - уплотняющая прокладка по ГОСТ 10174; 5 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598* ----------------- * Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573 Черт.13
1 - сетка (см. п.2.11); 2 - уплотняющая прокладка по ГОСТ 10174 Черт.14
1 - сетка (см. п.2.11); 2 - решетка жалюзийная; 3 - уплотняющая прокладка по ГОСТ 10174 Черт.15
1 - уплотняющие прокладки по ГОСТ 10174 Черт.16
1 - отверстие диаметром 10 мм для отвода воды (см. п.2.4); 2 уплотняющие прокладки по ГОСТ 10174 Черт.17
1 - уплотняющая прокладка по ГОСТ 10174; 2 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598*; 3 - мягкая ДВП толщиной 12 мм, 3 слоя по ГОСТ 4598; 4 - обшивка типа О-2 по ГОСТ 8242; 5 пергамин по ГОСТ 2697; 6 - распорная рейка ----------------- * Вариант. Допускается заполнение полужесткими минераловатными плитами на синтетическом связующем по ГОСТ 9573 Черт.18
Черт.19
1 - уплотняющая прокладка по ГОСТ 10174-90 Черт.20 ПРИЛОЖЕНИЕ 1 Справочное ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича. ПРИЛОЖЕНИЕ 2 Справочное ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича. ПРИЛОЖЕНИЕ 3 Рекомендуемое Примеры расположения приборов в окнах и балконных дверях
1 - завертка ЗР2-1; 2 - ПВ2-100-1; 3 - ПВ4-60-1; 4 - ПВ4-90-1; 5 - ограничитель фрамужный; 6 - ПФ2; 7 - ПВ4-90-2 Черт.1
1 - ПВ2-100-1; 2 - завертка ЗР2-1; 3 - ручка РС80; 4 - ограничитель фрамужный; 5 - ПФ2; 6 - ПВ4-90-2 Примечания: 1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5089, ГОСТ 5090 и ГОСТ 5091. 2. Завертки показаны в открытом положении. 3. Ручки РС 80 устанавливают на полотно со стороны балкона. 4. Фрамужный прибор ПФ2 показан условно. 5. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166. 6. При ширине фрамуг более 830 мм устанавливают два фрамужных ограничителя. Черт.2 ПРИЛОЖЕНИЕ 4 Справочное ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ
а - наклеить боковые прокладки; б - установить стеклопакет, опорные и распорные прокладки; в - нанести пистолетом слой нетвердеющей герметизирующей мастики; г - установить боковые прокладки и штапики; д - зазоры уплотнить мастикой; 1 - боковая прокладка; 2 - опорная или распорная прокладка; 3 - стеклопакет; 4 переплет; 5 - пистолет; 6 - штапик ПРИЛОЖЕНИЕ 5 Справочное РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК, УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ а) Опорных и распорных прокладок
1 - распорная прокладка 5хВх50 мм; 2 - опорная прокладка 5хВх100 мм (В - толщина стеклопакета) б) Боковых прокладок 4х15х50 мм
Примечания: 1. Боковые прокладки устанавливают симметрично с обеих сторон стеклопакетов. 2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера "Агат". ПРИЛОЖЕНИЕ 6 Рекомендуемое ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА ПО ПРИТВОРАМ ОКОН
а - по верхнему притвору; б - по нижнему притвору; в - по боковому притвору; г - по среднему притвору; 1 - обшивка типа 2 по ГОСТ 8242; 2 - пергамин по ГОСТ 2697; 3 - мягкая ДВП толщиной 12 мм, 4 слоя по ГОСТ 4598 (допускается вариант, см. черт.18); 4 - твердая ДВП марки Т группы А толщиной 3,2 мм по ГОСТ 4598 ПРИЛОЖЕНИЕ 7 Справочное СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
ПРИЛОЖЕНИЕ 8 Справочное СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
СОДЕРЖАНИЕ 1. ТИПЫ, РАЗМЕРЫ И МАРКИ Габаритные размеры окон и балконных дверей жилых зданий Габаритные размеры окон и балконных дверей общественных зданий 2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий Черт.7 Черт.8 Сечения по притворам окон и балконных дверей жилых и общественных зданий Черт.10 Черт.11 Черт.12 Черт.13 Черт.14 Черт.15 Черт.16 Черт.17 Черт.18 Черт.19 Черт.20 ПРИЛОЖЕНИЕ 1 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ ПРИЛОЖЕНИЕ 2 (справочное). ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры расположения приборов в окнах и балконных дверях Черт.1 Черт.2 ПРИЛОЖЕНИЕ 4 (справочное). ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ СТЕКЛОПАКЕТОВ ПРИЛОЖЕНИЕ 5 (справочное). РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК, УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ а) Опорных и распорных прокладок б) Боковых прокладок 4х15х50 мм ПРИЛОЖЕНИЕ 6 (рекомендуемое). ОБЛИЦОВКА КЛАПАНА ОБШИВКОЙ СЕЧЕНИЯ КЛАПАНА ПО ПРИТВОРАМ ОКОН ПРИЛОЖЕНИЕ 7 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ Поделитесь этой записью или добавьте в закладки |
