	УДК 611.T98j128 : 006.3f54(O83-74J                                                                      Группа Д88 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	КОНТЕЙНЕРЫ УНИВЕРСАЛЬНЫЕ МАССОЙ БРУТТО 0,62,5 и 1,25 т Технические условия Containers multipurpose gross weight 0,625 and 1,25 t. Technical specifications	ГОСТ 22225-76
	Постановлением «Государственного комитета стандартов Совета Министров СССР от 10 ноября Л9М г. Не VH7 срок действия установлен с МЛН. 1976 г. до 01.01. ШЗ т. Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на универсальные контейнеры типоразмеров АУК-1,25 и АУК-0,625 по ГОСТ 18477—73. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 1.1.  Металлические элементы конструкции контейнеров (осно­вание, крыша, дверной каркас с дверными створками, боковая и торцевые стенки) должны изготовляться из низкоуглеродистых сталей по ГОСТ 380—71. 1.2.  Материалы, применяемые для уплотнения, грунтовки и окраски контейнеров должны быть нетоксичными, влагонепрони­цаемыми, обладать стойкостью против действия моющих, обезза­раживающих и дегазирующих средств. Материалы, применяемые для изготовления контейнеров, экс­плуатируемых в районах Крайнего Севера, должны соответствен вать требованиям ГОСТ44892—69, ГОСТ 21531—76. 1.3.  Рымы должны изготавливаться из стали марки 20 по * ГОСТ 1050—74, размеры прутка — по ГОСТ 2590—71. Допускается рымы изготавливать из других марок стали, не уступающих по прочности стали марки 20. 1.4.  Типы и конструктивные элементы сварных соединений контейнеров должны соответствовать требованиям ГОСТ 5264—69, ГОСТ 14771—76 и ГОСТ 8713—70. Издание официальное                                                               Перепечатка воспрещена * Переиздание. Август 1977 г. © Издательство стандартов, 1978

	Стр. 2 ГОСТ 22225—7*
	1.5.  Конструкция контейнеров должна обеспечивать: удобство и безопасность выполнения операций по загрузке и разгрузке; удобство и безопасность выполнения перегрузочных операций с помощью кранового оборудования; быструю и удобную промывку, а также очистку наружных и внутренних поверхностей контейнеров;                 • невозможность проникновения во внутрь атмосферных осад­ков; возможность двухъярусного штабелирования; ремонтопригодность (после сборки отдельных элементов кон­струкции доступ к ним с целью ремонта не должен быть затруд­нен) . 1.6.  Контейнеры должны быть оборудованы: ч двустворчатой дверью с запорным устройством и. резиновым уплотнением, или без резинового уплотнения, но с лабиринтами дли отвода атмосферных осадков. Двери должны быть располо­жены у контейнеров типоразмера АУК-»1,25 на стороне с разме­ром 1800 мм, а у контейнеров типоразмера АУК-0,625 на стороне с размером 1150 мм; рымными узлами; карманом для хранения транспортных документов, располо­женных на внутренней стороне одной из створок дверей в верх­ней части; проемами в нижней части контейнеров, предназначенными для ввода вил погрузчика. Примечания: il. Контейнеры типоразмера ЛУК-АДй допускается изготавливать на коле­сах с механизмам установки контейнера на опоры без проемов для ввода вил погрузчика габаритной высотой не более ilOOO мм; 2. Внутренняя и внешняя поверхности контейнеров должны выполняться без выступающих частей (за исключением коробок рымвых узлов « карманов. •. для хранения транспортной документации — во внутреннюю поверхность кон­тейнера) . 1.7.  Собственная масса . контейнеров не должна быть более, кг: контейнеров типоразмеров АУК-0,625 —260, АУК-0,625 на колесах — 300, а контейнеров АУК-1,25—360. 1.8.  Конструкция двери и дверной рамы должна обеспечивать: открывание каждой створки двери у контейнеров типоразме­ра АУК-1,25 на угол 180°, у контейнеров 'типоразмера АУК-0,625 -270°; невозможность снятия двери в запертом положении и само­произвольного открывания ее в процессе эксплуатации; возможность навески пломбы и защиту ее от повреждений. (1.9. Конструкция запорных устройств должна обеспечивать тгрижим" двери по всему периметру к дверной раме и створок двери друг к другу.

	ГОСТ XQli—n Стр. 3 1.10.  Усилие на рукоятке запорного устройства не должно быть более 0,15 кН (15 кгс). 1.11.  При установке на контейнеры типоразмера АУК-0,625 колес диаметр их должен быть не менее 150 мм с резиновым бандажом на рабочей поверхности. «1.12. Поворот и установка контейнеров на опоры должны производиться с помощью одной рукоятки (водила), закрепляе­мой на контейнере. 1.13.  Усилие на рукоятке при установке контейнера йа' опору не должно быть более 0,30 кН (30 кгс). 1.14.  Высота и ширина проемов в нижней части контейнеров должны соответствовать указанным на черт. 1 и располагаться со стороны дверей на контейнере. 1.15.  Размещение рымных узлов и расстояния между ними должны соответствовать указанным на черт. 1. Основные размеры рымных узлов должны соответствовать указанным на черт. 2. ■ Ы6. Рымы и связанные с ними части контейнеров должны выдерживать нагрузки, возникающие при подъеме контейнеров с грузом равным 2R—Т за рымы, с учетом меняющегося угла наклона ветвей стропа к плоскости крыши от 90° *(при использо­вании механического захвата) до 30° (при двухконцевом стропе), где R—номинальная масса брутто контейнера, Т — собственная масса. 1.17.  Крыша контейнеров должна выдерживать в любом месте нагрузку, равную 0,98 кН (100 кгс), равномерно распределенную на площади 300 X 100 мм. 1.18.  Стенки и двери контейнеров должны выдерживать рав­номерно распределенную нагрузку 0,6 (R—Т). 1.19.  Днище контейнеров должно выдерживать нагрузку от равномерно размещенного по настилу пола груза, равного 2R—Т. 11.20. Внутренние и наружные поверхности контейнеров дол­жны быть окрашены лакокрасочным покрытием по ГОСТ 9.032—74. 1.21.  К контейнеру должны быть приложены паспорт и инст­рукция по эксплуатации по ГОСТ 2.601—68. 1.22.  Общие требования безопасности к универсальным кон­тейнерам — по ГОСТ 12.2.003—74. 2. ПРАВИЛА ПРИЕМКИ 2.1.  Контейнеры должны • подвергаться приемо-сдаточным, периодическим и типовым испытаниям. 2.2.  Каждый контейнер должен подвергаться приемо-сдаточ­ным испытаниям на соответствие требованиям пп. 1.6^ 1.8; 1.9; 1.10; 1.13; 1.20; 4.1.

	Стр. 4 ГОСТ ШИ-Т6
	Контейнер типоразмера АУК-1,25		Контейнер типоразмера АУК-0,625
	1 | 1 1150		! 1 V 500 1
	1750 ±5		1100*3
	■#--		ЦП | щ
	Черт. 1
	А		А-А
	15S
	120
	А

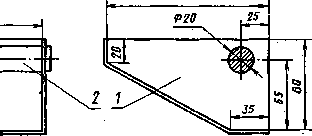

	/—ниша; 2—рым Черт. 2 Примечание. Предельные отклонения —• по 7-му классу точвости.

	ГОСТ МИМ—Т6LjCjt^jS
	2.3.  Периодическим испытаниям должны подвергаться не ме­нее 2-х контейнеров от каждой упартии из числа прошедших прие­мо-сдаточные испытания на соответствие всем требованиям' нас­тоящего стандарта. Партия должна состоять из контейнеров одного типоразмера не более 200 шт. 2.4.  Оценка результатов испытаний должна производиться по п. 3.4.                                                                          v При получении неудовлетворительных результатов периодиче­ских испытаний следует проводить их повторно на удвоенном количестве контейнеров. Результаты повторных испытаний являются окончательными. 2.5.  Типовым испытаниям подвергаются контейнеры при вне­сении изменений в их конструкцию или технологию изготовления по программе, утвержденной предприятием-изготовителем. 3. МЕТОДЫ ИСПЫТАНИЙ 3.1.  Проверка на соответствие требованиям стандарта прово­дится по: пп. 1.6; 1.8; 1.11; 1.20; 4.1 —внешним осмотром; пп. 1.110; 1.13 — замером усилий на рукоятках; пп. 1.7; 1.14; 1.15 и требованиям ГОСТ 18477—73 — взвешиванием и измерением. 3.(1.1. Контроль размеров следует проводить измерительным инструментом (по ГОСТ 427—75, ГОСТ 7502—69, ГОСТ 166—73); контроль собственной массы следует проводить на весах по ГОСТ 11219—71; контроль усилия на рукоятках следует проводить динамомет­ром ГОСТ 13837—68. 3.2.  Испытания на соответствие требованиям пп. 1.16; 1.17; 1.18; 1.19 должны включать: подъем за рымы — п. 3.2.1; проверку на прочность стенок и дверей — п. 3.2.2. проверку на жесткость конструкции — п. 3.2.3. 3.2.1.  Контейнер следует загружать мерным грузом общей массой 2R—Т, равномерно распределенным по площади пола. Испытание следует осуществлять подъемом контейнера за ры­мы. В поднятом положении контейнер следует удерживать на весу в течение 5 мин.                                                              « 3.2.2.  Испытание осуществляется приложением изнутри нагру­зки 0,6 (R—Т), равномерно распределенной по площади каждой торцевой или боковой стенки (двери) контейнера, опирающейся своими четырьмя углами на подкладки.

	Стр. 6 (ГЛСТ ОД25-М
	Длительность нахождения каждой стенки, (двери) под нагруз­кой — 5 мин., 3.2.3. Контейнер загружается мерным грузом 1,25R—T и уста­навливается на 3 подкладки размером 150X150 мм так, чтобы один из углов под дверью оказался на весу. По истечении 5 мйн контейнер поднимают и подкладку со стороны двери подставляют под другой угол. Длительность нахождения контейнера в этом положении —■ 5 мин. 3.3.  Проверка устойчивости к проникновению атмосферных осадков, во внутрь выполняется в последнюю очередь без нагру-жения контейнера. Испытание проводится поливом водой наружных поверхностей стенок, крыши и дверей запертого лорожнего контейнера с при­менением дождевального устройства с интенсивностью полива 1 м3/ч на 1 м2 поверхности. Крышу поливают при расположении оси дождевального уст­ройства под углом 90° к ней, а стенки и дверь сверху — под углом ,30° к вертикали. Длительность испытания — 5 мин. 3.4.  Контейнеры считаются выдержавшими испытание, если они:                                                                                   - соответствуют требованиям настоящего стандарта и рабочим чертежам; не имеют видимых остаточных деформаций элементов конст­рукции, нарушений сварных швов и соединений, трещин и других повреждений, делающих контейнер непригодным для эксплуата­ции; не имеют остаточных деформаций прогиба в середине боковых и торцевых стенок более 5 мм; сохранили внешние, внутренние и другие нормированные раз­меры в пределах, установленных ГОСТ 18477—73 и настоящим стандартом; исключают проникновение атмосферных осадков во внутрь; имеют свободно открываемые и закрываемые двери с работо-способными запорными устройствами. 4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 4.1. На каждом контейнере должны быть нанесены: на левой створке двери в левом верхнем углу: страна (СССР), эмблема и сокращенное, наименование организации-владельца; в левом нижнем углу: масса брутто, т; собственная масса (тара), кг; внутренний объем, м3.

	irocr xms—m op. 7
	По требованию потребителя на правой створке двери в пра­вом верхнем углу, а, также на задней стенке снаружи и внутри контейнера и на крыше должен быть нанесен инвентарный номер. 4.1.1.1 В правом верхнем углу левой боковой стороны контей­нера должна быть прикреплена табличка по ГОСТ *12971—67, со­держащая: наименование министерства, объединения, товарный знак пред­приятия-изготовителя; . типоразмер контейнера; заводской номер; месяц и год изготовления; клеймо ОТ К и обозначение настоящего стандарта. 4.1.2. Способ нанесения надписей на фирменной табличке вы­бирается предприятием-изготовителем. Шрифт надписей должен выполняться по ГОСТ 2930—62. 4.2.  Свойства краски для нанесения маркировки должны быть аналогичны применяемой для окраски контейнеров. Цвет маркировки должен резко выделяться на окрашенной поверхности контейнера. 4.3.  Размеры букв, цифр и знаков маркировки должны соот­ветствовать утвержденным чертежам. 4.4.  Транспортирование контейнеров производится в неупако­ванном виде любым видом транспорта. 4.5.  Хранение контейнеров должно осуществляться на откры­тых ровных площадках' с твердым покрытием и устройствами для отвода талых и дождевых вод. Площадки- должны удовлетворять требованиям противопожарной безопасности. 5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ 5.1.  Предприятие-изготовитель должно гарантировать соответ­ствие контейнеров требованиям нормативно-технической докумен­тации на конкретный вид изделия при соблюдении потребителем условий эксплуатации и хранения. 5.2.  Гарантийный срок эксплуатации — 1 год со дня ввода контейнеров в эксплуатацию.
	Замена
	ГОСТ Щ711(—>71б введен взамен ГОСТ 1Й77111—©9. ГОСТ 2!бШ1—76 введен взамен ГОСТ МЗЮй—Ш ■ в части приложения 6.
