	Трубы бесшовные горячекатаные из сплавов на основе титана по ГОСТ 21945-76 (с изменениями на 1 ноября 2000 г.)
	ГОСТ 21945-76 распространяется на бесшовные горячекатаные трубы из сплавов на основе титана, применяемые для деталей и конструкций. Показатели технического уровня, установленные для труб группы А повышенной точности по диаметру и толщине стенки, предусмотрены для высшей категории качества, для труб группы В обычной точности по диаметру и толщине стенки - для первой категории качества.	Сортамент. По длине трубы должны изготавливаться: • немерной длины: при диаметре 83...325 мм - от 1,5 до 6 м, при диаметре 351...480 мм-от 2 до 4,5 м; •  мерной длины - не более указанной в табл. 1. Трубы мерной длины изготовляются по требованию потребителя; •  кратной мерной длины - в пределах мерной с припуском на каждый рез по 10 мм. Минимальная кратность 300 мм.

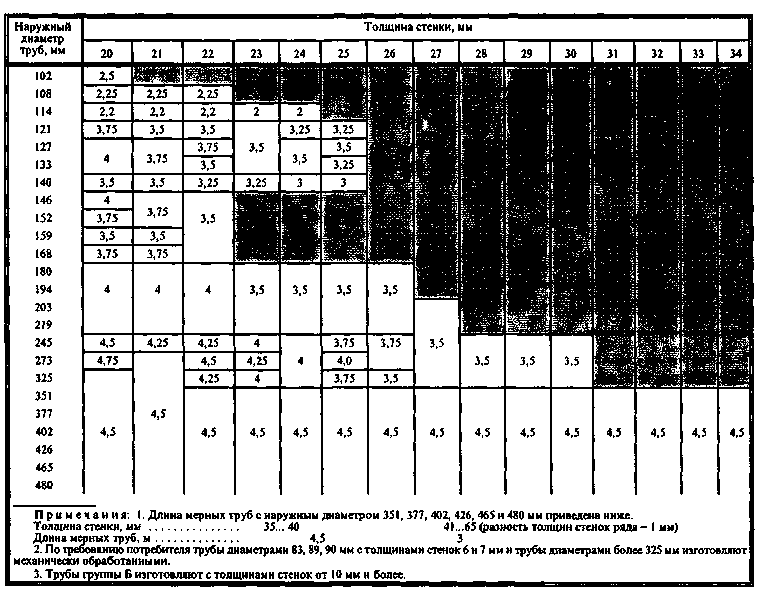

	1. Длина бесшовных горячекатаных мерных труб на основе титана, м, не более Наружный диаметр труб, мм Толщина стенки, мм 6 7 8 9 10 П 12 13 14 15 16 17 18 19 83 89 95 102 108 114 121 127 133 140 146 152 159 168 180 194 203 219 245 273 325 351 377 402 426 465 480 4 4 4 4 4 4 4 3,75 3,5 3,25 ч 3,75 3,5 3,25 3 - 4 4 3,5 3,5 3,25 3 3 2,75 2,75 2,5 3,5 3,25 3 2,75 2,75 2,5 2,5 3,75 3,5 3 2,75 4 4 4 4 4,75 4 4 4 4 4 4,5 4,5 4,25 4 4 4 3,75 * ч 5 5 6 6 5,5 5,5 5 5 4,5 4,25 4,25 5,25 5 4,5 4,5 4,25 4 4 5,5 5,25 5 4,75 4,25 4 3,75 5 4,75 4,5 4,5 4,25 4 6 5,5 5,5 5 5 5 4,5 6 6 6 5,75 5,5 5,25 5 4,75 6 5,75 5,5 5,25 5 5,5 5,25 5 4,75 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5

	Предельное отклонение по длине труб (мерной и кратной мерной) + 25 мм. В каждой партии труб немерной длины допускается не более 15 % труб длиной не менее 0,75 м. В каждой партии труб мерной длины допускается не более 10 % труб немерной длины, но не короче 1,5 м. По согласованию изготовителя с потребителем допускается изготовление труб длиной, выходящей за пределы, указанные выше. Предельные отклонения по размерам труб должны соответство­вать указанным в табл. 2. По требованию потребителя трубы должны изготовляться с комбинированными предельными отклонениями, например: по диаметру - с отклонениями обычной точности, а по толщине - с отклонениями повышенной точности, или наоборот. Кривизна труб на любом участке длиной 1 мне должна превышать: 2,5 мм при толщине стенки трубы до 20 мм; 4 мм при толщине стенки трубы св. 20 мм. Теоретическую массу 1 м трубы в килограммах вычисляют по формуле m = 0,01413j(/>,-i), где DH - наружный диаметр трубы, мм; s - толщина стенки, мм. Плотность сплава принята равной 4,5 г/см3. Примеры условных обозначений. Труба горячекатаная наружным диаметром 89 мм и толщиной стенки 10 мм из сплава марки ПТ-7М, немерной длины, обычной точности изготовления: Труба 89x10 ПТ-7М ГОСТ 21945-76	2. Предельные отклонения по размерам труб, %
		Размер трубы, мм Точность изготовления обычная повышенная Наружный диаметр: от 83 до 180 + 1,0 -2,0 + 1,0 -1,8 » 194» 325 + 1,0 "2,0 +0,8 -1,8 » 351» 480 ±1,5 + 1,0 -1,2 Толщина стенки: от 6 до 15 + 15,0 -17,0 + 12,5 Св. 15 ±15,0
		То же, немерной длины, повышенной точности изготовления по диаметру и толщине стенки и с повышенным качеством поверхности (группа А): Труба 89 nxlO n ЛТ-7М А ГОСТ21945-76 То же, длины, кратной 1500 мм, обычной точности изготовления по диаметру и повышенной точности изготовления по толщине стенки: Труба 89x10 пх1500 кр ПТ-7М ГОСТ21945-76

	3. Механические свойства сплавов на основе титана для бесшовных горячекатаных труб
	Марки сплавов Временное сопро­тивление разрыву ов, МПа Предел текучести от, МПа Относительное удли­нение 6, % Относительное сужение i|/, % Ударная вязкость, Дж/мм2 не менее ВТ 1-0 343...568 245 20 42 0,78 ПТ-1М 343...539 245 24 47 0,88 ПТ-7М 470...686 372 18 36 0,78 пт-зв 559...862 519 10 30 0,64 ОТ4-1 588...735 490 12 35 0,44 ОТ4 686...882 637 10 30 0,34 ВТ14 882...1078 784 8 25 0,39 ПТ-ЗВ при темпера­туре, °С: 20 617...862 568 10 30 0,64 350 343 20 мм и более. 294 - - Толщина стенки ;
	То же, мерной длины, равной 4000 мм, обычной точности изготовления: Труба 89x10x4000 ПТ-7М ГОСТ21945-76 То же, повышенной точности изготовления, мерной длины, равной 4000 мм, с обычным качеством поверхности (группа Б): Труба 89 пхЮ пх4000 ПТ-7М Б ГОСТ 21945-76 Технические требования. Трубы должны изготовляться из сплавов марок ВТ1-0, ПТ-1М, ПТ-7М, ПТ-ЗВ, ВТ14, ОТ4, ОТ4-1, АТЗ и ТС5. Трубы из сплавов марок АТЗ и ТС5, а также трубы диаметром 351 мм и более из сплавов всех марок изготовляются по согласованию изготовителя с потребителем. Массовая доля водорода в трубах группы А не должна превы­шать: 0,005 % из сплавов марок ВТ1-0, ПТ-7М; 0,006 % из сплавов марок ПТ-1М, ПТ-ЗВ; 0,010 % из сплавов марки ОТ4-1, норм, установленных в технической документации на трубную заготовку из всех других перечисленных сплавов. В трубах группы А диаметром 351 мм и более и в трубах группы Б содержание водорода не определяется. • Трубы должны быть термически обработанными. Трубы группы А из сплавов марок ВТ1-0, ПТ-1М и ПТ-7М диаметром 325 мм и менее термически обрабатывают в вакууме. Механические свойства металла труб должны соответствовать указанным в табл. 3. По требованию потребителя допускается изготовление труб без термической обработки. Нормы механических свойств металла труб, изготовляемых без термической обработки, а также металла труб из сплавов марок АТЗ и ТС5 устанавливаются по соглашению изготовите­ля с потребителем.	•  Трубы из сплавов, приведенных в табл. 3, изготовляются с повышенным качеством наружной поверхности (группа А) и обычным (группа Б). Трубы группы А изготовляются расточенными по внутренней и обточенными или шлифованными по наружной поверхности. Глубина снятого слоя с поверхности трубы при механической обработке должна быть не менее 1 мм. Шероховатость поверхности труб должна быть Rz s 40 мкм по ГОСТ 2789. Трубы группы Б поставляются после горячей прокатки без травления и механической обработки. • На наружной и внутренней поверхностях готовых труб группы А не должно быть альфированного слоя. • Наружная и внутренняя поверхности труб группы А не должны иметь плен, рванин, закатов, трещин, глубоких и острых рисок, остатков окалины, вмятин и грубых следов зачистки. Допускается удаление дефектов путем местной пологой зачистки или шлифования при условии, что толщина стенки не выходит за пределы минимального размера. Без зачистки на поверхности труб допускаются: рябизна, пологие углубления, следы волнистости, расположенные по спирали, местное налипание металла при механической обработке, вмятины, следы холодной зачистки, если они не выводят толщину стенки за пределы минимального размера. •   На наружной и внутренней поверхностях труб группы Б допускаются: окалина, риски, порезы, следы вдавливания окалины, следы волнистости, расположенные по спирали, пологие углубления, местная зачистка дефектов, глубина которых не выходит за минусовые предельные отклонения по толщине стенки. На наружной и внутренней поверхностях труб группы Б допускает­ся наличие газонасыщенного слоя. •   Концы труб должны быть обрезаны под прямым углом и зачищены от заусенцев. Для труб группы Б допускается обрезка концов с наличием заусенцев. На внутренней поверхности труб диаметром 351 мм и более допускается фаска до 10 мм.
