ГОСТ 2.102-68 (СТ СЭВ 4768-84) УДК 62(084.11):006.354 Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР Единая система конструкторской документации ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ Unified system for design documentation. Types and sets of design documentation Дата введения 1971-01-01 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР РАЗРАБОТЧИКИ: В.Р. Верченко, Ю.И. Степанов, А.А. Ваксман, С.С. Борушек, Б.Ш. Каплун, Л.К. Голубев 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР 28.06.68 № 1029 3. Стандарт полностью соответствует СТ СЭВ 4768-84 4. ВЗАМЕН ГОСТ 5295-60 в части разд. I и II и ГОСТ 5291-60 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ (март 1995 г.) с Изменениями № 1, 2, 3, 4, 5, 6, 7, утвержденными в августе 1981 г., ноябре 1981 г., марте 1985 г., сентябре 1985 г., октябре 1986 г., сентябре 1987 г., июле 1988 г. (ИУС № 10-81, 4-82, 5-85, 12-85, 1-87, 12-87, 11-88) Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности. Стандарт полностью соответствует СТ СЭВ 4768-84. (Измененная редакция, Изм. № 3). 1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 1.1. К конструкторским документам (именуемым в дальнейшем словом "документы") относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. 1.2. Документы подразделяют на виды, указанные в табл. 1. Таблица 1
(Измененная редакция, Изм. № 1, 4, 7). 1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация). 1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2. Таблица 2
(Измененная редакция, Изм. № 4). 1.5. Документы, предназначенные для разового использования в производстве (документы макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2. 2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 2.1. При определении комплектности конструкторских документов на изделия следует различать: основной конструкторский документ; основной комплект конструкторских документов; полный комплект конструкторских документов. 2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав. За основные конструкторские документы принимают: для деталей - чертеж детали; для сборочных единиц, комплексов и комплектов - спецификацию. Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартом Единой системы конструкторской документации, записывают в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу. 2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной комплект документов изделия не входят. 2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов: основного комплекта конструкторских документов на данное изделие; основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам. Пример построения полного комплекта конструкторских документов комплекса приведен в приложении. 2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия. 2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3. Таблица 3
Условные обозначения:

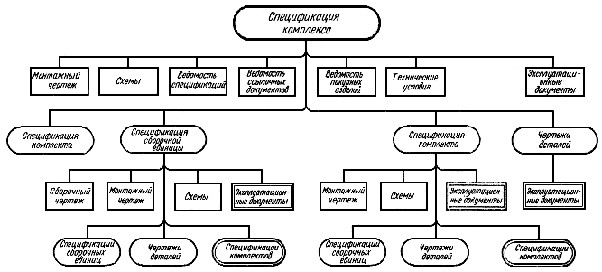

- - документ не составляют. Примечания: 1. Документы, для которых над условными обозначениями проставлены одинаковые цифры, могут быть по усмотрению разработчика совмещены. При этом совмещенному документу присваивается код и наименование документа, имеющего наименьший порядковый номер по табл. 3. 2. Номенклатура конструкторских документов изделий, разрабатываемых по заказам Министерства обороны, должна быть с ним согласована. 3. Документы, предназначенные для изделий единичного и вспомогательного производств, допускается выполнять с упрощениями, указанными в ГОСТ 2.109-73 и ГОСТ 2.503-90. (Измененная редакция, Изм. № 1, 2, 4, 5, 6, 7). ПРИЛОЖЕНИЕ ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА
Примечания: 1. Основной конструкторский документ изделия показан в овале. 2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта, предусмотренных в табл. 3). 3. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки. 4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются. (Измененная редакция, Изм. № 4). Категория: классы материалов Санитарно-эпидемиологические правила и нормативы СНиПы строитель снип зданияПоделитесь этой записью или добавьте в закладки |
