	УДК 62(0&4.11):006.3Н                                                              Групп» ТВ» ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА С С Г
	\
	Единая система констружторско* докуыеитацин                   ГОСТ ЛИНИИ                                          2.303—68 Unified system for design documentation.                fCT СЭВ 1178—78, Lines                                       CT СЭВ 6306-88*
	Дата введения 01.01.71 1.   Настоящий стандарт устанавливает начертания и основные; назначения линий на чертежах всех отраслей промышленноста и строительства. Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т. д.) определены в соответствующих стандартах Единой системы конструкторской документации. Стандарт соответствует СТ СЭВ 1178—78. 2.  Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения лина! показаны на черт. 1—9. 1, 2. (Измененная редакция, Изм. № 1), 3.  Для сложных разрезов и сечений допускается концы разом­кнутой линии соединить штрих-пунктирной тонкой линией.
	4.  В строительных чертежах в разрезах видимые линии контр ров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9). 5.  Толщина сплошной основной линии s должна быть в преде­лах от 0,5 до 1,4 мм в зависимости от величины и сложности изоб­ражения, а также от формата чертежа.
	Издание официальное                                                Перепечатка воспреще

	С. 2 ГОСТ 2.363—68
	Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в оди­наковом масштабе.
	Таблица 1
	Наименование	Начертание		Толщина линии по от­ношению к толщине ос­новной линии	Оснопное назначение
	1. Сплош­ная толстая основная				Линии видимого контура Линии перехода видимые Линии контура сечения (вы­несенного н входящего в сос­тав разреза) Линии контура наложенного сечення Ливии размерные и вынос­ные Линии штриховки Ли ни и-выноски Полки линин-выносок и под­черкивание надписей Линии для изображения по­граничных деталей («обста­новка») Линии ограничения вынос­ных элементов на видах, раз­резах и сечениях Линии перехода воображае­мые Следы плоскостей, линии по­строения характерных точек при специальных построениях Линии обрыва Линии разграничения вида и разреза Линии невидимого контура Линии перехода невидимые
	2. Сплош­ная тонкая		От—до
	3.  Сплош­ная вол нас-тая 4.  Штри­ховая	/...;
		3
	*-|------«С------

	ГОСТ 2.303—68 С. 3 Продолжение табл. Т
	Наименова­ние	Начертание		Толщина ли­нии по отно­шению к тол­щине основ­ной ЛИКИН	Основное назначение
	5. Штрих-пунктирная тонкая	5...30 ---*» - J...5 4-----------		S             S От "Т"до ~о-	Линни осевые и центровые Линии сечений, являющиеся осями симметрии для нало­женных или вынесенных сече­ний
	6. Штрих-пунктирная утолщенная	3...8		От^до-^ s	Линии, обозначающие повер­хности, подлежащие тернооб* работке или покрытию Линии для изображения эле­ментов. расположенных перед секущей плоскостью («нало­женная проекция») Линии сечений
	7. Разомк­нутая	п	8...2Q	От s до1^-
	8.  Сплош­ная тонкая с изломами 9.  Штрих-пунктирная с двумя точками тонкая	X		S          S От~о-ДО "гГ	Длинные линии обрыва
				S              S От-т-до-я-	Линии сгиба на развертках. Линии для изображения час­тей изделий в крайних или промежуточных положениях. Линии для изображения развертки, совмещенной с ви­дом

	4 ГОСТ 2.303—68
	А~А О

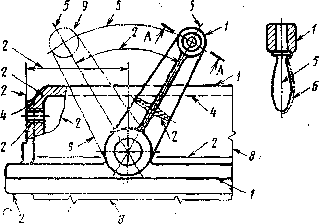

	Черт. 1
	A frl)
	Черт, 2	Черт, 3

	гост 2.303—ш с. &
	5 .
	Черт. 5		Черт. 6

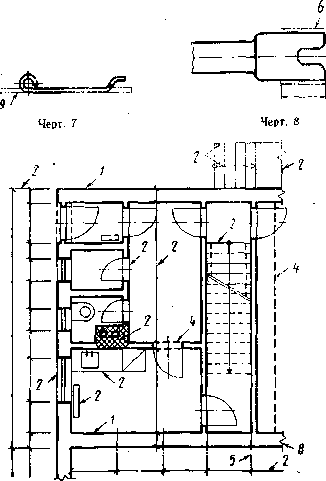

	Черт. 9

	С. 6 ГОСТ 2.303—68
	Примечание. Номера позиций на черт. 1—9 соответствуют номерам пунктов табл. 1. (Измененная редакция, Изм. J6 1). 6. Наименьшая толщина линий и наименьшее расстояние меж­ду линиями в зависимости от формата чертежа должны соответст­вовать указанным в табл. 2.
	т а б л и ца 2 Наименьшая толщина линий в мм, выполненных Наименьшее расстояние между линиями в мм, выполненными в туши н карандаше и туши в карандаше С размером большей сто­роны 641 мм и более 0,3 1 0,Й 1,0 С размером большей сто­роны менее 841 мм 0,2 0.3 0.8
	7.  Длину штрихов в штриховых и штрих-пунктирных линиях следует выбирать в зависимости от величины изображения. 8.   Штрихи в линии должны быть приблизительно одинаковой длины. 9.  Промежутки между штрихами в линии должны быть приб­лизительно одинаковой длины. 10.  Штрих-пунктирные линии должны пересекаться и заканчи­ваться штрихами. П. Штрих-пунктирные линии, применяемые в качестве центро­вых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изобра­жении менее 12 мм {черт. 10).
	Черт. 10

	ГОСТ 2.303—68С. 7 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1.  РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и изме­рительных приборов при Совете Министров СССР РАЗРАБОТЧИКИ В, Р, Верченко, Ю. И. Степанов, Я. Г. Старожилец, Б. Я. Ка­баков, Л. В. Матвеев 2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Ко­митета стандартов, мер и измерительных приборов при Совете Министров СССР от 28.0538 J& 753 3.  Стандарт содержит все требования СТ СЭВ 1178—78 и соответ­ствует СТ СЭВ 6306—88 в части терминов и определений 4.  ВЗАМЕН ГОСТ 3458—59 5.  Переиздание (декабрь 1990 г.) с Изменениями J& 1, % утверж­денными в феврале 1980 г., марте 1989 г. (ИУС 4—80, 7—89).
