	УДК 62(084.11):006.354 Группа ТИ ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

	Единая система конструкторской документации ГОСТ ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ 2.306—68 Unified system for design documentation. (CT СЭВ 860—78, Graphical designations of materials CT СЭВ 6306—88) and rules for their representation

	Дата введения 01.01,71 1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства. (Измененная редакция, Изм. JVs 2)



	Черт. 1а 1а. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а. (Введен дополнительно, Изм. .№1). 2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1. Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, пояепяя их на чертеже.

	Издание официальное	Перепечатка воспрещена

а 2 ГОСТ 2.386—68

Таблица 1


Материал	Обозначение
I, Металлы и твердые сплавы		'
I, Металлы и твердые сплавы		*Ш#/.*
2, Неметаллические материалы, в том
«жала волокнистые монолитные и плит-нва (прессованные), за исключением ржианвых ниже

3. Древесина		ш
■		:1 ■■ f - У
4- Каиень естественный		*'/////У,*
	•
В, Керамика в силикатные материалы дм владея		ж,

б. Бетов

7. Стекло и другие свегопрозрачные ■атевналы

В. Жидкости		*1£=^.*
	1
9. Грунт естественный	1	*у/м ;л*

ГОСТ 2.306^68 С. 3

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует ■рныенять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 6 еледуеа применять для обозначения вир* личных изделий (обожженных и необожженных), огвеупоров, строительнай ке* рамики, электротехнического фарфора, шлакобетонных блоков и т. п.

(Измененная редакция, Изм. J4 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

JIlMli


*///..*	*■■■_:///:.*	*\^:.$\'-:-:Р.*
	*///г.-*	*■■:■#/■}■'■■■*
*:///..*	*■■■■///.:■*	*■'■■'■■^:&':^:}:*

а — сетка; 6 — эасыпжа

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл., 2.

Таблица 2

Матера ал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного я естественного камней любой формы и т. п.

С. 4 ГОСТ 2.306—88

Продолжение табл. 3


Материал	Обозначение
5. Стекло
5. Стекло		\|	'i'jljjl	i'i!	\v	II

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов в од. нотнпным обозначением, графическое обозначение следует сопровождать поясня. ющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107—78.

4. Обозначение материала на виде (фасаде) допускается наносить не пол-ностью, а только небольшими участками по Контуру клн пягнамн внугря коя-тура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура^изображения (черт. 2а) ила к его оси (черт. 26), или к линиям рамки чертежа (черт. 2).

Черт. 2а Черт. 26

Если линии штриховки, приведенные к линиям рамки чертеж* под углом 45°, совпадают по направлению с линиями контура нла осевыми линиями, то вместо угла 45° следует брать угол 30° или 6(Г (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево иле вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детала и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площада штриховки и необходимости разнообразить штриховку смежных сечений.



	ГОСТ 2.306-68 С. 5

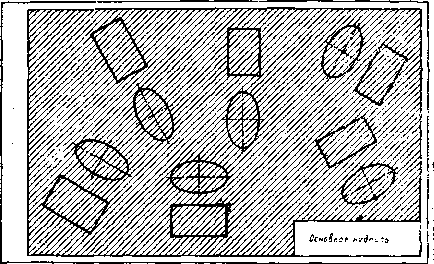

	Черт. 2



	Черт. 3	Чеит. 4

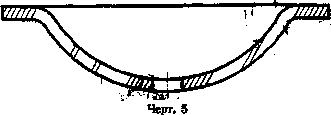

	(Измененная редакция, Изм. № 2). 7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 ло 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6), В этих случаях линии штриховки стекла (черт. 7) следует наносить с наклоном 15—20° к линии большей стороны контура сечения.



	С. в ГОСТ 2.306—68



	Штриховки всех обозначений в этом случае выполняют от руки.



	Черт. 6 Черт. 7 8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм: (черт. 8, 9). В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа. 9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпка в сечении выполняют от руки. Ж Черт. 8 Черт. 9 (Измененная *редакция, Изм. J 1),**



	ГОСТ 2.306—68 С. 7 10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка). При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным. В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штрихов ки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).



	Черт. 10 Черт. 11

	11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).



	Черт. 12 (Измененная редакция, Изм. J& 1).

С. 8 ГОСТ 2.806—S8

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

ИСПОЛНИТЕЛИ

В. Р. Верченко, Е. А. Панфилов, Ю. И. Степанов, Я. Г. Старв-жилец, Б Я. Кабаков, Л. В. Матвеев, Н. И. Ермин, В. Н. Взоров, М. Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совет* Министров СССР в декабре 1967 г.

3. Стандарт полностью соответствует СТ СЭВ 8Q0—78.

и соответствует СТ СЭВ 6306—88 в части терминов н определений

4. ВЗАМЕН ГОСТ 3455-59 и ГОСТ 11633—65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ ,


	Обозначение НТД. не коюрый дана осылка	Номер пункта
	21.107—7»	4

6, ПЕРЕИЗДАНИЕ (декабрь 1990 г.) с Изменениями 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11—80, 12—87,7—89)
