	УДК 62(084.11):00в.354                                                               Группа Т52 государственный стандарт союза сср
	Единая система конструкторской документации                   ГОСТ НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ                2.307—68 отклонении                                (СТ сэв шв_7д Unified system for design documentation.                CT СЭВ 2180—80) Drawing of dimensions and limit deviations
	Дата введения 01.01.71 Настоящий стандарт устанавливает правила нанесения разме­ров и предельных отклонений на чертежах и других технических документах на изделия всех отраслей промышленности и строи­тельства. (Измененная редакция, Изм. № 3). 1. ОСНОВНЫЕ ТРЕБОВАНИЯ 1.1.  Основанием для определения величины1 изображенного из­делия и его элементов служат размерные числа, нанесенные на чертеже. Исключение составляют случаи, предусмотренные в ГОСТ 2.414—75; ГОСТ 2.417—78; ГОСТ 2.419—68, когда величину изде­лия или его элементов определяют по изображениям, выполнен­ным с достаточной степенью точности. Основанием для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные откло­нения размеров, а также предельные отклонения формы и распо­ложения поверхностей. 1.2.  Общее количество размеров на чертеже должно быть ми­нимальным, но достаточным для изготовления и контроля изделия. 1.3.  Размеры, не подлежащие выполнению по данному чертежу н указываемые для большего удобства пользования чертежом, на­зываются справочными. 1.4.  Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «* Размеры для справок». Если все размеры на чертеже справочные, их знаком **» не отме­чают, а в технических требованиях записывают: «Размеры для справок». Издание официальное                                                Перепечатка воспрещена

	С. 2 ГОСТ 2.307—68
	На строительных чертежах справочные размеры отмечают и оговаривают только в случаях, предусмотренных в соответствую­щих документах, утвержденных в установленном порядке. 1.5. К справочным относят следующие размеры: а) один нз размеров замкнутой размерной цепи. Предельные отклонения таких размеров на чертеже не указывают (черт. 1);
	J -^ -- j 20'-0,65 SOhlJ 2S*-0.65 105* ------*•			■—v "20*0№ so- ■-!' fe%5 ' .- W5 tt,l "*■ —-—*■
	Размеры для оправок.
	Черт. 1

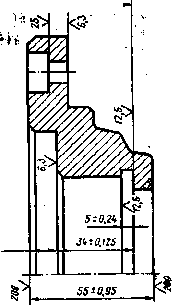

	б)  размеры, перенесенные с чертежей изделий-заготовок (черт. 2); в)   размеры, определяющие положение элементов детали, под­лежащих обработке по другой
	я	03 НЦ		детали (черт. 3);
				г) размеры на сборочном чертеже, по которым определя­ют предельные положения от­
		V	2Ж
				дельных элементов конструк­ции, например, ход поршня, ход
		(15 ±0,1		штока клапана двигателя вну-
		(25*		треннего сгорания и т. п.;
				д) размеры на сборочном чертеже, перенесенные с черте­
	Размеры для справок. Черт. 2
				жей деталей и используемые в качестве установочных и
	присоединительных; е)  габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей; ж)   размеры деталей (элементов) из сортового, фасоннвго, лис­тового и другого проката, если они полностью определяются обо­значением материала, приведенным в графе 3 основной надписи. Примечания: 1. Справочные размеры, указанные в подпунктах б, в, г, е, ж настоящего пункта, допускается наносить как с предельными отклвнениямн, так и без них.

	ГОСТ 2.3*7—68 С. 3
	2.  Установочными я присоединительный и называются размеры, оаределжжь щие величины элементов, по которым данное изделие устанавливают на миа монтажа или присоединяют к другому изделию. 3.   Габаритными называются размеры, определяющие предельны* виипт (или внутренние) очертания изделия. 1.6. На чертежах изделий у размеров, контроль которых техни­чески затруднен; наносят знак
	«"■», а в технических требова-	eiO Hit Зотд.е>5,2Н/2'
	ниях помещают надпись «Раз­меры ебеспеч. инстр.». Примечание. Указанная над­пись означает, что выполнение задан­ного чертежом размера с предельным отклонением должно гарантироваться размером инструмента или соответст­вующим технологическим процессом. При этом размеры инстру­мента или технологический про­цесс проверяются периодически в процессе изготовления изде­	; j 050 ч% \ % г ■\ ^ ^S in +1 V* ' 40Щ5
	лий.
	Периодичность контроля ин­струмента или технологического процесса устанавливается пред­	1* Размеры для справок. 2" Обработать по сопряга­емой детали (или по дет...). Черт. 3
	приятием-изготовителем совме­стно с представителем заказчика. 1.7. Не допускается повторять размеры одного и того же эле­мента на разных изображениях, в технических требованиях, оа-новной надписи и спецификации. Исключение составляют вере­вочные размеры, приведенные в п. 1.5 6 и ж. Если в технических требованиях необходимо дать ссылку на размер, нанесенный на иао-

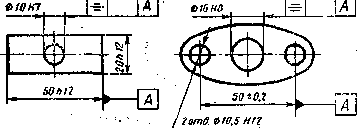

	2отд.Ф16Н8 U20HB		бражение, то этот размер или соответствующий эле­мент обозначают буквой, а в технических требованиях помещают запись, анало­гичную приведенной на черт. 4. На строительных чер­тежах размеры допуска­ется повторять. 1.5— 1.7. (Измененная редакция, Изм. J& 2). 1.8. Линейные размеры
	\. Допуск параллельности осей отв, А и Б 0,05 мм. 2. Разность размеров В с обеих сто­рон не более 0,1 мм. Черт. 4

	С. 4 ГОСТ 2,307—68 и их предельные отклонения на чертежах и в спецификациях ука­зывают в миллиметрах, без обозначения единицы измерения. Для размеров и предельных отклонений, приводимых в техни­ческих требованиях и пояснительных надписях на поле чертежа, обязательно указывают единицы измерения. (Измененная редакция, Изм. № 3). 1.9.  Если на чертеже размеры необходимо указать не в милли­метрах, а в других единицах измерения (сантиметрах, метрах и т. д.),, то соответствующие размерные числа записывают с обоз­начением единицы измерения (см, м) или указывают их в техни­ческих требованиях. На строительных чертежах единицы измерения в этих случаях допускается не указывать, если они оговорены в соответствующих документах, утвержденных в установленном порядке. 1.10.  Угловые размеры и предельные отклонения угловых раз­меров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 4°30'; 12°45'30"; 0°30'40"; 0С18'; 0°5'25"; 0°0'30"; 30°±Г; 30°±10'.
	, в Черт. 5

	ГОСТ 2.307—68 С. 5
	А А к . Л кл! К J 4L/ \/ \J у 5 ч»-------*1 -«----*- ■*---------------------------*■ —■*] *^
	Черт. 6
	г 1.11. Для размерных чисел применять простые дроби не до-пуокается, за исключением размеров в дюймах. 1.12.  Размеры, определяющие расположение сопрягаемых по­верхностей, проставляют, как правило, от конструктивных баз ■ учетом возможностей выполнения и контроля этих размеров. 1.13.  При расположении элементов предмета (отверстий, па-вов, зубьев и т. п.) на одной оси или на одной окружности раз­меры, определяющие их взаимное расположение, наносят следую­щими способами: от общей базы (поверхности, оси) — по черт. 5а и б; заданием размеров нескольких групп элементов от нескольких •бщих баз — по черт. 5в; заданием размеров между смежными элементами (цепочкой) — по черт. 6. 1.14.  Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из разме­ров указан как справочный (см. черт. 1). На строительных чертежах размеры наносят в виде замкну­той цепи, кроме случаев, предусмотренных в соответствующих документах, утвержденных в установленном порядке. Размеры, определяющие положение симметрично расположен­ных поверхностей у симметричных изделии, наносят, как показа­но на черт. 7 и 8.
	Черт. 7

	С. 6 ГОСТ 2.307—61
	2отВ.ФЩЬИП &I6H8
	Ф10Н1

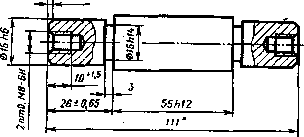

	* Размеры для справок, Черт. 8 (Измененная редакция, Изм. № 2). 1,15. Для всех размеров, нанесенных на рабочих чертежах, ука­зывают предельные отклонения. Допускается не указывать предельные отклонения: а) для размеров, определяющих зоны различной шероховато-вти одной и той же поверхности, зоны термообработки, покрытия, отделки, накатки, насечки, а также диаметры накатанных и насе­ченных поверхностей. В этих случаях непосредственно у таких раз­меров наносят знак &\
	P-:<h—H—-b*--^--------J
	ZZ			3 si		W
			zzzz:'
	s?>				с*	13 ±0.55
	?>	к§	fli
	24
	MB
	Черт, 9						Черт. 10

	ГОСТ 2.307—68 С. 7 б) для размеров деталей изделий единичного производства задаваемых с припуском на пригонку. На таких чертежах в непосредственной близости от указанных размеров наносят знак «*», а в технических требованиях указы­вают: «* Размеры с припуском на пригонку до дет.....», «^ Размеры с припуском на пригонку по черт. . . . », «* Размеры с припуском на пригонку по сопрягаемой детали». На строительных чертежах предельные отклонения размеров указывают только в случаях, предусмотренных в соответствующих документах, утвержденных в установленном порядке. 1.16.  При выполнении рабочих чертежей деталей, изготовляе­мых отливкой, штамповкой, ковкой или прокаткой с последующей механической обработкой части поверхности детали, указывают не более одного размера по каждому координатному направлению, связывающего механически обрабатываемые поверхности с поверх­ностями, не подвергаемыми механической обработке (черт. 9 и 10). (Измененная редакция, Изм. Jfi 2). 1.17.  Если элемент изображен с отступлением от масштаба изображения, то размерное число следует подчеркнуть (черт. 10а).
	1 — \ 1 30 1 10 -^—»■
	Черт. 10а
	(Введен дополнительно, Изм. № 2). 2. НАНЕСЕНИЕ РАЗМЕРОВ 2.1.  Размеры на чертежах указывают размерными числами и размерными линиями. 2.2.   При нанесении размера прямолинейного отрезка размер­ную линию проводят параллельно этому отрезку, а выносные ли­нии — перпендикулярно размерным (черт. 11). 2.3.  При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии — ради-ально (черт. 12).

	С. 8 ГОСТ 2.307—88

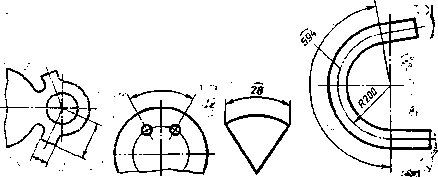

	2.4. При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии — параллельно •биссектрисе угла, и над размерным числом наносят знак « г\ » (черт. 13).
	Черт, II Черт. 12 Ч«рт. 13 Черт. 14
	Допускается располагать выносные линии размера дуги ради-ально, и, если имеются еще концентричные дуги, необходимо указывать, к какой дуге относится размер (черт. 14). 2.4а. При нанеоении размеров деталей, подобных изображен­ной на черт. 14а, размерные линии следует проводить в радиусном направлении, а выносные — по дугам окружностей (черт. 14а).
	Черт. 14а
	(Введен дополнительно, Изм. № 2). 2.5. Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии, кроме случаев, приве­денных в пп. 2.16, 2.17, 2.20 и 2.21, и при нанесении линии радиу­са, ограниченной стрелкой со стороны определяемой дуги или •скругления. На строительных чертежах взамен стрелок допускается приме­нять засечки на пересечении размерных и выносных линий, при этом размерные линии должны выступать за крайние выносные линии на 1 ... 3 мм.

	ГОСТ 2.307—68 С. 9
	2.6.  В случаях, показанных на черт. 15, размерную и выносные линии проводят так, что­
	бы они вместе с измеряе­мым отрезком образовали параллелограмм. 2.7.  Допускается про­водить размерные линии непосредственно к лини­ям видимого контура,
	осевым, центровым и дру­гим линиям (черт. 16 и 17).	Черт. 15
	Черт. 16	Черт. 17
	2.8.  Размерные линии предпочтительно наносить вне контура изображения. 2.9.  Выносные линии должны выходить за концы стрелок раз-, мерной линии на 1 ... 5 мм. 2.10.  Минимальные расстояния между параллельными размер­ными линиями должны быть 7 мм, а между размерной и линией контура — 10 мм и выбраны в зависимости от размеров изобра­жения и насыщенности чертежа. { Измененная редакция, Изм. № 2). 2.11.  Необходимо избегать пересечения размерных и выносных линий (см. черт. 16). 2.12.  Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных. 2.13.   Выносные линии проводят от линий видимого контура, за исключением случаев, указанных в пп. 2.14 и 2.15, и случаев,. когда при нанесении размеров на невидимом контуре отпадает необходимость в вычерчивании дополнительного изображения. 2.14.  Размеры контура криволинейного профиля наносят, как показано на черт. 16 и 17.

	С, 1С ГОСТ 2.307—68
	2.15.  Если надо показать координаты вершины скругляемого угла или центра дуги скругления, то выносные линии проводят от точки пересечения сторон скругляемого угла или центра дуги. скругления (черт. 18). . 2.16.  Если вид или разрез симметричного предмета или отдель­ных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящие­ся к этим элементам, проводят с.обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета
	/? У \ R 1 ' { ( <#-.'■"': *ч -----». -. У	(черт. 19). На строительных чертежах в подобных случаях все разме­ры допускается указывать только до оси симметрии, а размерные линии на пересече­нии с осью симметрии ограни-
	чивать крестиком из засечек. Черт- 18                                   2.17. Размерные линии до- пускается проводить с обрывом в следующих случаях: а) при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (черт. 20);
	ЩЩр
	Черт. 19		Черт. 20

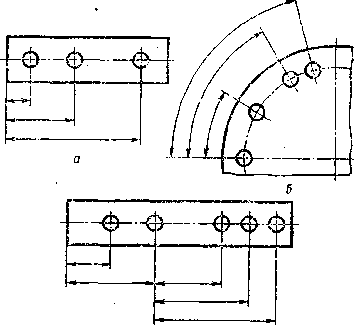

	б) при нанесении размеров от базы, не изображенной на дан­ном чертеже (черт. 21). 2.18.  При изображении изделия с разрывом размерную линию не прерывают (черт. 22). 2.19.  Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчи-

	ГОСТ 2.307—68 С. И
				1
	Черт. 21		Черт. 22
	вают их приблизительно одинаковыми на всем чертеже. Форма стрелки и примерное соотношение ее элементов показаны на черт. 23. (Измененная редакция, Изм. № 2). 2.20. Если длина размерной линии недостаточна для размеще­ния на ней стрелок, то размерную линию продолжают за вынос­ные линии (или соответственно за контурные, осевые, центровые и т. д.) и стрелки наносят, как показано на черт. 24.
				шм j. -W— И-it-1
	Черт. 23			Черт. 24
	2.21. При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечка­ми, наносимыми под углом 45° к размерным линиям (черт. 25), или четко наносимыми точками (черт. 26).
	tra			S' Ч *"
	■ ...— >
	Черт. 25	Черт. 26		Черт. 27
	2.22. При недостатке места для стрелки из-за близко располо­женной контурной или выносной линии последние допускается прерывать (черт. 24 и 27).

	С. 12 ГОСТ 2.307—«8
	2.23. Размерные числа наносят над размерной линией возмож­но ближе к ее середине (черт. 28).
	50
	it . . -v ..-
	Черт. 28
	2.24.   При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий. 2.25.  При нанесении нескольких параллельных или концентрич­ных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шах­матном порядке (черт. 29).
	!08°
	| 75 йО 60 10 75
	Черт. 29
	2.26.  Размерные числа линейных размеров при различных на­клонах размерных линий располагают, как показано на черт. 30. Если необходимо нанести размер в заштрихованной зоне, со­ответствующее размерное число наносят на полке линии-вынос­ки (черт. 31). 2.27.  Угловые размеры наносят так, как показано на черт. 32. Б зоне, расположенной выше горизонтальной осевой линии, раз­мерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии — со стороны вогнутости размерных линий. Б заштрихо­ванной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально нанесенных полках.

	ГОСТ 2.397—88 С. 13
	" з0°
	Черт. 30	4epi. 31

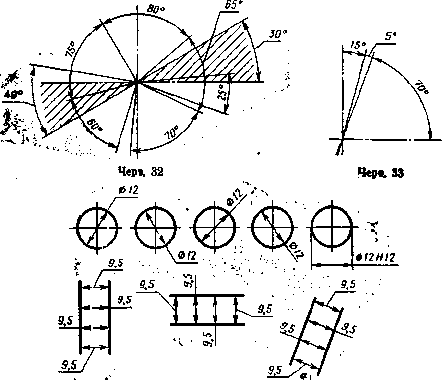

	Для углов малых размеров при недостатке иеота размерные помещают на полках линий-выносок в любой зове (черт. 33).
	4eDi. 34

	С. 14 ГОСТ 2.307—68
	2.28.  На строительных чертежах допускается линейные и угло­вые размерные числа и надписи наносить без полок линий выносок. 2.29.  Если для написания размерного числа недостаточно мес­та над размерной линией, то размеры наносят, как показане на черт. 34; если недостаточно места для нанесения стрелок, то их. наносят, как показано на черт. 35.
	а>5
	§Ж^
	I 1 «N 1 , т J '2
	Черт. 36
	Способ нанесения размерного числа при различных положени­ях размерных линий (стрелок) на чертеже определяется наиболь­шим удобством чтения. 2.30.  Размерные числа и предельные отклонения не допускает­ся разделять или пересекать какими бы то ни было линиями черте­жа. Не допускается разрывать линию контура для нанесения раз­мерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий. В месте нанесения раз­мерного числа осевые, центровые линии и линии штриховки пре­рывают (черт. 36 и 37). 2.29, 2.30. (Измененная редакция, Изм. № 2). 2.31.  Размеры, относящиеся к одному и тому же конструктив­ному элементу (пазу, выступу, отверстию и т. п.), рекомендуется

	ГОСТ 2.307—68 С. 15
		Черт. 37
	Черт. 36 30 8 группировать в одном мес-                      ."*          *" "*" ^1 1 те, располагая их на том                              '
	изображении, на котором	Фв
	геометрическая форма
	даннвго элемента показа­на наиболее полно (черт.	*t
	38). 2.32.   При нанесении
		/5
	размера радиуса перед	59
	размерным числом поме-                        [-*•------———*■ щают прописную букву R. 2.33.  Если при нанесе-                             Черт. 38 нии размера радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то последний изображают в виде пересечения центровых или выносных линий. При большой величине радиуса центр допускается приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90 ° (черт. 39). 2.34.  Если не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра (черт. 40).
	Черт. 39	Черт. 40

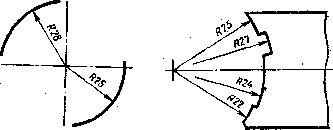

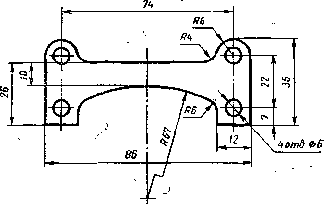

	С IB ГОСТ 2.307-48 2.35. При проведении нескольких радиусов из одного центре размерные линии любых двух радиусов не располагают на одной прямой (черт. 41]. При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайняя £черт, 41а].
	4epi. 41                                         Черт. 41а
	2.36. Размеры радиусов наружных скруглений наносят, как по­казано на черт. 42, внутренних скруглений — на черт. 43.
	Радиусы округления, размер которых в масштабе чертежа 1 мм и менее, на чертеже не изображают и размеры их наносят* как показано на черт. 43а.
	Черт. 43а
	Способ нанесения размерных чисел при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения. Размеры одинаковых радиусов допускается указывать на общей полке, как показано на черт. 436:

	ГОСТ 2.3*7—68 С, 17
	WEE Черт. 436
	Если радиусы скруглений, сгибов и т. п. на всем чертеже ода-«а ко вы или 'какой-либо радиус является преобладающим, то вме­сто нанесения размеров этих радиусов непосредственно на изобра­жении рекомендуется в технических требованиях делать -запись типа: «Радиусы скруглений 4 мм»; сВнутренние радиусы сгибов 10 мм»; «Неуказанные радиусы 8 мм» и т. п. 2.35, 2.36. (Измененная редакция, Изм. № 2). 2.37.  При указании размера диаметра (во всех случаях! перед размерным числом наносят знак «0». 2.38.  Перед размерным числом диаметра [радиуса) сферы -также наносят знак 0 {R) без надписи «Сфера* (черт. 44). Если яа чертеже трудно отличить сферу от других поверхностей, то пе­ред размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак О» например, «Сфера 018, OR12*. Диаметр знака сферы равен размеру размерных чисел на чер­теже.
	Черт. 44
	2.39. Размеры квадрата наносят, как показано на черт. 45, 46 я 46а.
		Гч f *\ % \ J 1 *ь 30hf* }	f 1------ h %i У О 2Qhli -«------------_».
	Черт. 45	Черт. 46	Черт. 46а

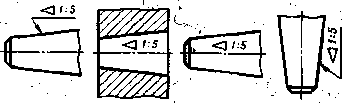

	С. 18 ГОСТ 2.307-68 Высота знака □ должна быть равна высоте размерных чисел на чертеже. 2.38, 2.39 (Измененная редакция, Изм. Л6 2). 2.40. Перед размерным числом, характеризующим конусность, наносят знак « <\ », острый угол которого должен быть направ­лен в сторону вершины конуса (черт. 47).

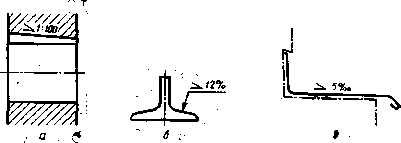

	Черт. 47 Знак конуса и конусность в виде соотношения следует наносить над осевой линией или на полке линии-выноски. 2.41. Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линиитвыноски в виде соотношения (черт. 48а), в процентах (черт. 486) или в промиллях (черт. 48а). Перед размерным числом, определяющим уклон, наносят знак «>», острый угол которого должен быть направлен в сторону уклона.
	Черт. 48 2.42. Отметки уровней (высоты, глубины) конструкции или ее элемента от какого-либо отсчетного уровня, принимаемого за «ну­левой» на виде и разрезе, помещают на выносных линиях (или на линиях контура) и обозначают знаком * \ », выполненным сплошными тонкими линиями, длина штрихов 2—4 мм под углом 45° к выносной линии или линии 'контура (черт. 49а), на виде сверху их следует наносить в рамке непосредственно на изображе­нии или на линии-выноске (черт, 496), или как показанв на черт. 49в.

	ГОСТ 2.307-68 С. 19
			+ 13 309	'1?,Ш
			~^в
			*вгш
	X	+ 12, J45
	в Черт. 49
	Отметки уровней указывают в метрах с точностью до третьего десятичного знака без обозначения единицы измерения. 2.43. Размеры фасок под углом 45 ° наносят, как показано на черт. 50. Допускается указывать размеры не изображенной на чертеже фаски под углом 45°, размер которой в масштабе чертежа 1 мм и менее, на полке линии-выноски, проведенной от грани (черт. 50а).
	2*45'			0,6 * 45°
	2Н5е	0.6 *Ь5'
		~\
	Черт. 50			Черт. 50а
	Размеры фасок под другими углами указывают по общим пра­вилам — линейным и угловым размерами (черт. 51а и б) или двумя линейными размерами (черт. 51в). 2.40—2.43. (Измененная редакция, Изм. № 2). 2.44. Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов (черт. 52а). Допускается указывать количество элементов, как показано на черт. 526.

	С. 20 ГОСТ 2.307—68
	Черт. 61
	U отв ОБ		и,5*Ч5" Зцзаски
			■№■■3-
			0J,?
			2атд
	4ept. 52
	2.45. При нанесении размеров элементов, равномерно располо­женных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элемен­тов, указывают только их количество {черт, 53—55).
	Патд#10	8отВ 0W			t.4,rf.$H
		V/ V/, У// 222 (А, V/
	Черт. 53	4epi. 64		Черт. 55

	ГОСТ 2.307—88 С. 21
	2.46. Размеры двух симметрично расположенных элементов изделия (кроме отверотнй) наносят один раз "без указания их количества, группируя, как правило, в одном месте все размеры [черт. 56 и 57).
	Черт. 66
	• Размеры для справок. Черт. 57
	Количество одинаковых отверстий всегда указывают полно­стью, а их размеры — только один раз. (Измененная редакция, Изм. Jft 2). 2.47. При нанесении размеров, определяющих расстояние меж­ду равномерно расположенными одинаковыми элементами изде­лия (например, отверстиями), рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер

	С. 22 ГОСТ 2.307—81

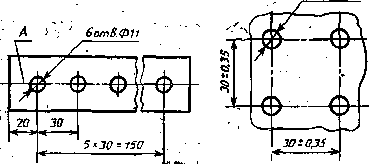

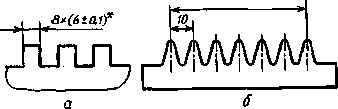

	между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (черт. 58).
	а отд. чо
	\ ч >- "1 \ V к 1 ч| It ■ 15 ■«—^ t0* 15-150 па —»
	Черт. В» 2.47а. Допускается не наносить на чертеже размеры радиуса дуги окружности сопрягающихся параллельных линий (черт. 58а.).
	£
	Черт. 58а (Введен дополнительно, Изм. № 2J. 2.48. При большом количестве размеров, нанесенных от общей базы, допускается наносить линейные и угловые размеры, как показано на черт. 59 и 60, при этом проводят общую размерную линию от отметки «0» и размерные числа наносят в направлении выносных линий у нх концов.
	/92
	{ \ с \ / \ t ^ <\\ —^ } \ 9 \ ) V ) К) .—1
	=а «
	Черт. 69	Черт. 60

	ГОСТ 2.307—68 С. 23
	2.48а. Размеры диаметров цилиндрического изделия сложной конфигурации допускается наносить, как показано на черт. 60а.
	Черт. 80а (Введен дополнительно, Изм. № 2). 2.49. При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, допускается указы­вать их размеры в сводной таблице» при этом применяется коор­динатный способ нанесения отверстий с обозначением их арабски­ми цифрами (черт. 61), или обозначение однотипных элементов прописными буквами (черт. 61а).
	-Ф-'				от8. Ф X ------1 У 1 9 20 20 2 9 20 110 3 13 60 50 k 13 60 во 5 25 90 40
	Ф'
	Черт. 61
	< »«	-*4*-
	Че»т. SI a

	С. 24 ГОСТ 2.307~вв

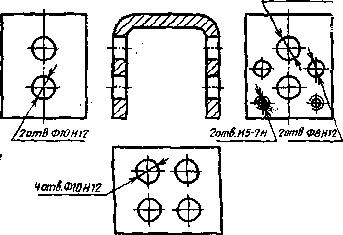

	2.50. Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка {черт. 62а) или если эти эле­менты соединены тонкими сплошными линиями (черт. 626). При отсутствии этих условий указывают полное количество эле­ментов (черт. 62в).
	Ф6			2отВ. М8 -6Н
	Я	г	^Z2ZZ3	т
		а	4Z7Z
	ь
	Черт. 62

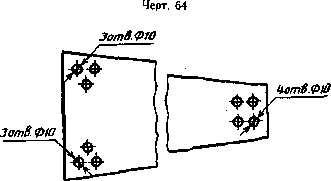

	2.51, Если одинаковые элементы изделия (например, отвер­стия) расположены на разных поверхностях и показаны на раз­ных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (черт. 63).
	гот8.ФЮн12
	Черт. 63 Допускается повторять размеры одинаковых элементов изде­лия или их групп (в том числе отверстий), лежащих на одной

	ГОСТ 2.307—68 С. 25
	поверхности, только в том случае, когда они значительно удалены друг от друга и не увязаны между собой размерами (черт. 64 и 65).
	Ф10
	■А
	Черт. 65 2.49—2.51. (Измененная редакция,- Изм. № 2). 2.52. Если на чертеже показано несколько групп близких по размерам отверстий, то рекомендуется отмечать одинаковые отверстия одним из условных знаков, приведенных на черт. 66. Допускается применять и другие условные знаки.
	^^♦«
	Черт. 66
	Отверстия обозначают условными знаками па том изображе­нии, на котором указаны размеры, определяющие положение этих отверстий. На строительных чертежах допускается одинаковые группы отверстий обводить сплошной тонкой линией с поясняющей над­писью.

	С. 26 ГОСТ 2.307—68
	2.53. При обозначении одинаковых отверстий условными зна­ками количество отверстий и их размеры допускается указывать в таблице (черт. 67).
		4> ^ >
	-ф>		' -Ф- > -Ф-' ф>>
	Обозначение Количество Размеры ЩерахвВцтпсть поверхности Ъ 2 Ф5Н7 Ч/ Ф Ч Ф6Н12 "</ Ф- 5 Фб,5 пд л Ч фп 'V■
	Черт. 67
	(Измененная редакция, Изм. № 2). 2.54. При изображении детали в одной проекции размер ее толщины или длины наносят, как показано на черт. 68.
	Черт. 68

	ГОСТ 2.307—68 G, 2?
	2.55. Размеры детали или отверстия прямоугольного сечени» мвгут быть указаны на полке линии-выноски размерами огоро» через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводит-ся линия-выноска (черт. 68а) i
	200* Щ       400x200       " ~Ъ50*300 Черт. 68а
	(Измененная редакция, Изм. Jft 2). 3. НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ 3.1. Предельные отклонения размеров следует указывать непо­средственно после номинальных размеров. Предельные ошлове-ния линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требова­ниях чертежа при условии, что эта запись однозначно определяет значения и знаки предельных отклонений. Общая запись о предельных отклонениях размеров с, неуказан­ными допусками должна содержать условные обозначения пре­дельных отклонений линейных размеров в соответствии с ГОСТ 25346—89 (для отклонений по квалитетам) или по ГОСТ 25670— —83 (для отклонений по классам точности). Симметричные пре­дельные отклонения, назначаемые по квалитетам, следует обозна­чать , IT х -5- с указанием номера квалитета. Обозначения односторонних предельных отклонений по квали­тетам, назначаемых только для круглых отверстий и валов (ва­риант 4 по ГОСТ 25670—83) дополняются знаком диаметра (0)* Примеры общих записей, соответствующие вариантам по ГОСТ 25670—83 для \4 квалитета и (или) класса точности «сред­ний», приведены в табл. 1:

	С. 28 ГОСТ 2.307—68
	Таблица 1
	Номер варианта	Пример записи условными обозначениями
	1. 2. 3. 4.	Я14, ЛИ, ±-± или //14, Ш, ± ~2----
		+ '., -'.. й: ^Г
		/Г14
		± у или ± 2
		0Я14, 0Л14, ± -у- или 0W14, 0А14, ±—^—
	Примечания: 1.  Допускается записи о неуказанных предельных отклонениях размеров дополнять поясняющими словами, например, «Неуказанные предельные отклонв- £ ния размеров: //14,. Л14, it "о" >. 2.  Если технические требования на чертеже состоят из одного пункта, содер­жащего запись о неуказанных предельных отклонениях размеров, или эта запись приводится в текстовых документах, то она должна обязательно сопровождаться поясняющими словами, например, «Неуказанные предельные отклонения раз- меров ± у».. (Измененная редакция, Изм. № 2). 3.1а. Неуказанные предельные отклонения радиусов закругле­ний, фасок и углов не оговариваются отдельно, а должны соот­ветствовать приведенным в ГОСТ 25670—83 в соответствии с ква-литетом или классом точности неуказанных предельных отклонений линейных размеров. Если все предельные отклонения линейных размеров указаны непосредственно после номинальных размеров (общая запись от­сутствует), то неуказанные предельные отклонения радиусов за­круглений, фасок и углов должны соответствовать приведенным в ГОСТ 25670—83 для квалитетов от 12 до 16 и на чертеже не оговариваются. (Введен дополнительно, Изм. J& 2). 3.2. Предельные отклонения линейных размеров указывают на чертежах условными обозначениями полей допусков в соответст­вии с ГОСТ 25346—89, например: 18//7, 12е8 или числовыми значениями, например: 18"0-018 , 12^о*о5э, или условными обозна­чениями полей допусков с указанием справа в скобках их число­вых значений, например: 18//7<а°-018>, 12e8((zS;0§j •

	ГОСТ 2.307—68 С- 29
	Допускается числовые значения предельных отклонений ука­зывать в таблице (табл. 2), расположенной на свободном поле чертежа.
	Таблица 2 мм Размер Пред. ОТКЛ- 18Я7 12е8 +0.018 —0,032 —0.059
	При указании номинальных размеров буквенными обозначе­ниями поля допусков должны быть указаны после тире, напри­мер, 0—#11. 3.3. При указании предельных отклонений условными обозна­чениями обязательно и указание их числовых значений в следую­щих случаях: а)   при назначении предельных отклонений (установленных стандартами на допуски и посадки) размеров, не включенных в ряды нормальных линейных размеров по ГОСТ 6636—69, на­пример: 41,5 #7<+°-ов>; б)   при назначении предельных отклонений, условные обозна­чения которых не предусмотрены, в ГОСТ 25347—82, например, для пластмассовой детали с предельными отклонениями яо ГОСТ 25349—88 (черт. 69); в)   при назначении предельных отклонений размеров уступов с несимметричным полем допуска {черт. 70, 71); г)   (Исключен, Изм. № 2).
	Ф25г10(Щ	?0h9(-0,D52)
	Черт. 69	Черт. 70

	■ С. ЭО ГОСТ 2.307—68
	W///A у/и 7//< W///A яш(Й») <—»
	Черт. 71 3.4. Предельные отклонения угловых размеров указывают только числовыми значениями (черт. 72).
	eo°ts'

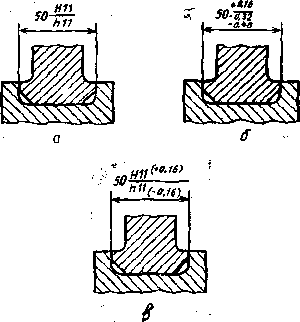

	Черт. 72 3.5.  При записи предельных отклонений числовыми значениями верхние отклонения помещают над нижними. Предельные откло­нения, равные нулю, не указывают, например: 6012'2^; 60-o'i74°; 60+0*19; 60-0.19. При симметричном расположении поля допуска абсолютную величину отклонений указывают один раз со знаком ±; при этом высота цифр, определяющих отклонения, должна быть равна высоте шрифта номинального размера, например; 60+0,23. 3.6.  Предельные отклонения, указываемые числовыми значе­ниями, выраженными десятичной дробью, записывают до послед­ней значащей цифры включительно, выравнивая количество зна­ков в верхнем и нижнем отклонении добавлением нулей, напри- мер. lU_of30i w°—0,142 • 3.7.  Предельные отклонения размеров деталей, изображенных на чертеже в сборе, указывают одним из следующих способов: а) в виде дроби, в числителе которой указывают условное обозначение поля допуска отверстия, а в знаменателе — условное обозначение поля допуска вала, например: 50 -щ— или 50ЯП/ЛП £черт. 73а);

	ГОСТ 2.307-68 С. 31 б) в виде дроби, в числителе которой указывают числовые значения предельных отклонений отверстия, а в знаменателе — числовые значения предельных отклонений вала (черт. 736);
	Черт. 73 6i) в виде дроби, в числителе которой указывают условное обозначение поля допуска отверстия с указанием справа в скоб­ках его числового значения, а в знаменателе — условное обозна­чение поля допуска вала с указанием справа в скобках его чис­лового значения (черт. 73в); в) ц виде записи, в которой указывают предельные отклоне­ния только одной из сопрягаемых деталей. В этом случае необ­ходимо пояснить, к какой детали относятся эти отклонения (черт. 74). 3.8. Когда для участков поверхности с одним номинальным раз­мером назначают разные предельные отклонения, границу между ними наносят сплошной тонкой линией, а номинальный размер указывают с соответствующими предельными отклонениями для каждого участка отдельно (черт. 75). Через заштрихованную часть изображения линию границы между участками проводить не следует (черт. 75а).

	G. 32 ГОСТ 2.307—68
	Ф12д5*паз±          —*                 I	36 t 2
	WZZ^J- -
	* Размеры для справок. Черт-. 74	Черт. 75
	_ ?5 i 7//// W 1 й Ч- \// __L PS 1 V// i \ » (
	Черт. 75a
	3.2—3.8. (Измененная редакция, Изм. № 2). 3.9. Если необходимо ограничить колебания размера одинако­вых элементов одной детали в пределах части поля допуска (черт. 76а) или необходимо ограничить величину накопленной погрешности расстояния между повторяющимися элементами (черт. 766), то эти данные указывают в технических требованиях.
	________                                                  Предельные отклонения расстояния * Разность размеров 0,1 мм.              между любыми несмежными зубьями ±0,1 мм. Черт. 76
	ЗЛО. Когда необходимо указать только один предельный раз­мер '(второй ограничен в сторону увеличения или уменьшения ка-

	ГОСТ 2.307—68 С. 33
	ким-либо условием), после размерного числа указывают соответ­ственно max или min (черт. 77). Указывать предельные размеры допускается также на сбороч­ных чертежах для зазоров, натягов, мертвых ходов и т. п., на­пример: «Осевое смещение кулачка выдержать в шределах 0,6—1,4 мм».
	R5max
				■в
				?0%ах
	Черт. 77
	3.11. Предельные отклонения расположения осей отверстий можно указывать двумя способами: а)  позиционными допусками осей отверстий в соответствии о требованиями ГОСТ 2.308—79; б)   предельными отклонениями размеров, координирующих оси (черт. 78—80).
	го±олг	ч—»	60 10,25 © *----------—-----Ьв=-*-
	Черт. 78

	p. 34 ГОСТ 2.307—68
	twm8.06,5
	1.   Предельные отклонения раз-        Предельные отклонения иаз-меров между осями двух любых     меров по диагонали между отв. ±0,35 мм.                                 осями двух любых отв. 2.  Смешение осей от плоскости     '±0,5 мм. - А не более 0,18 мм.                                            Черт gQ Черт. 79 Вели допуски расположения осей зависимые, то после предель­ных отклонений размеров, координирующих оси, следует указы-
	вать знак зависимого допуска ©
	(Измененная редакция, Изм. № 2).

	ГОСТ 2.307—88 С 35
	ИНФОРМАЦИОННЫЕ ДАННЫЕ I. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер н изме­рительных приборов при Совете Министров СССР ИСПОЛНИТЕЛИ U. Р. Верченко, Ю. И. Степанов, Я. Г. Старожилец, Б. Я. Ка­баков, Л. В. Матвеев, П. Н. Колкин, В. Н. Взоров, М. Г. Ара-н*вский, Е. М. Колисеева. % УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Ко­митета стандартов, мер и измерительных приборов прн Советь Министров СССР в декабре 1967 г. 3.  Стандарт полностью соответствует СТ СЭВ 1976—79 и СТ СЭВ 2110—80. 4.  ВЗАМЕН ГОСТ 3458-59, ГОСТ 9171—59, ГОСТ 5292—60 в части разд. III 5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУ­МЕНТЫ
	Обозначение НТД, нЯ который дана ссылка Номер пункта, перечислении ГОСТ 2.308—79 3.11, перечисление а ГОСТ 2.4U-76 1.1 ГОСТ 2,417—78 ' 1.1 ГОСТ 2.419—68 1.1 ГОСТ 6636—69 3.3, перечисление а ГОСТ 25346-89 3.1. 3.2 ГОСТ 25347—82 3.3, перечисление б ГОСТ 25349-88 3.3, перечисление б ГОСТ 26670—83 3.1. 3.1а
	6. НЕРЕИЗДАНИЕ (декабрь 1990 г.) с Изменениями 2, 3, утверж­денными в июне 1983 г.; Пост. 2650 от 22.06.83, сентябре 1987 с (ИУС 9-83, 12-87).
