	УДК 744.4:006.354                                                                                    Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации                       ГОСТ "                                                        2.317—69* АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ                (СТ СЭВ 1979—79) ... . - , \J                                                             Взамен Unified system for crewgn documentation.                     ГОСТ 2 1ПЧ__fis .. " AxonorriHdc projections                                        ^ *■*"» ^^                                              в части приложения
		V
	Постановлением' Комитета ^стандартов, мер и измерительных приборов при Со­вете Министров СССР от" Г4 октября 1969 г. № 1118 срок введения установлен ,:,;';'■■;.                                                                   с t!9>hUr.011                                                                                                                          ""^——— Настоящий стандарт устанавливает аксонометрические проек­ции, применяемые в чертежах всех отраслей промышленности и строительства.              Vl                         ]Г- .... Стандарт полностью соответствует СТ СЭВ 1979—79. (Измененная редакция, Изм. «N* 1).        . 1. ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ 1.1. Изометрическая проекция 1.1.1.  Положение аксонометрических осей приведено на черт. 1. 1.1.2.  Коэффициент искажения по осям х, у, z равен 0,82. Изометрическую проекцию для упрощения, как правило, выпол­няют без искажения по осям х, ул z, т. е. приняв коэффициент ис­кажения равным 1. 1.1.3.  Окружности, лежащие в плоскостях, параллельных плос­костям проекций, проецируются на. .аксонометрическую плос­кость проекций в эллипсы (черт. 2). Ч*'*' Если изометрическую проекцию выполняют без искажения по осям х, у, г', „то большая ось эллипсов /, 2, 3 равна 1,22, а малая ось — 0,71 диаметра окружности. :w.-v- Если изометрическую проекцию выполняют с искажением- по осям х, у, z, то большая ось эллипсов /, 2, 3 равна диаметру ок­ружности, а малая ось — 0,58 диаметра-окружности.
	Издание официальное                                                         Перепечатка воспрещена * ■* Переиздание (декабрь №90 г.) с Изменением Ml,                   ( утвержденным в августе 1980 г. (ИУС 11^80) .,.

	ГОСТ 2.317-69 С. 2
	Черт. 1
			1 — эллипс (большая ось расположена гтд углом 90° к оси у); 2 — эллипс (большая ось расположена под углом 90° к оси г); Я — эллипс (большая ось расположена под
	-q>"			лом 90° к оси л).
				Черт. 2
	1.1.4. черт. 3. 1.2. 1.2.1	Пример изометрической проекции детали приведен на иметрическая проекция^
	. Положение аксонометрических осей приведено на черт. 4.
	Черт. 3                                                       Черт. 4 1.2.2.  Коэффициент искажения по оси у равен 0,47г а по осям х и г — 0,94. Диметрическую проекцию, как правило, выполняют без иска­жения по осям х и z и с коэффициентом искажения 0,5 по оси у. 1.2.3.  Окружности, лежащие в плоскостях, параллельных плос­костям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (черт. 5). Если диметрическую проекцию выполняют без искажения по осям х и z то большая ось эллипсов /, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса / — 0,95, эллипсов 2 и 3 — 0,35 диаметра окружности.

	С. 3 ГОСТ 2.317—69 Если диметрическую проекцию выполняют с искажением по' осям х и г, то большая ось эллипсов /. 2. ■'? равна диаметру окру­жности, а малая ось эллипса / - 0,0. ->.\ 4i:;cni; 2 и .'>' 0,33 дна-мора окружности. "" -. 1,2.4. Пример димегрнческпП > i р-.- ^ к и: i я ■ ■ т-, ш прпги- ,си па НСр"1. 6.
	/ — эллипс (большая on. jiaL-iio.no/Ki'iia под                                             4l[M' Г> У0 к оси у). 2 - эллink ((юлылая пгь iiatim ю-жена под углом 90° к нсн г); И — эллипс {боль­шая ось расположена под углом *т к «си л)

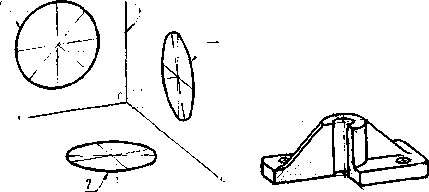

	Черт. 5 2. КОСОУГОЛЬНЫЕ ПРОЕКЦИИ 2.1. Фронтальная изометрическая проекция 2.1.1.   Положение аксонометрических осей приведено на черт. 7, Допускается применять фронтальные изометрические проекции с утлом наклона оси у 30 и 60°. 2.1.2.   Фронтальную изометрическую проекцию выполняют без искажения по осям .г, у, z. 2.1.3.   Окружности, лежащие в плоскостях, параллельных фрон­тальной плоскости проекции, проецируются ни аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проек­ций, — в эллипсы ^черт. 8). Большая ось эллипсов 2 и Я равна 1,3, а малая ось — 0,54 диа­метра окружности. 2.1.4.   Пример фронтальной изометрической проекции детали приведен на черт. 9.

	ГОСТ 2.317—69 С -I
	\
	..* -         |Сш 11-111.14 'U и . iuiixSi л-ь L'ociau.iiii-i •' "■_i."i .-" \ ,vi 2:-'.i.!'i. Черт. 8
	4(Pi\ 9		Черт. 10 изометрическая п р о с к*
	2.2. Г о р и з о	ь и
	и и я
	2.2.1.  Положение аксонометрических осей приведено на черт. 10. Допускается применять горизонтальные изометрические проек­ции с углом наклона оси ц 45 и 60°, сохраняя угол между осями а- и у 90°. 2.2.2.  Горизонтальную изометрическую проекцию выполняют без искажения но осям х, у и г. 2.2.3.  Окружности, лежащие в плоскостях, параллельных гори­зонтальной плоскости проекций, проецируются на аксонометричес­кую плоскость проекций в окружности, а окружности, лежащие

	С. 5 ГОСТ 2.317—69
	в плоскостях,' параллельных фронтальной и профильной плос­костям проекций — в эллипсы (черт. 11).
	/ — эллипс (большая ось составляет с осью z угол 15°); 2 — окружность: j — эллипс (большая ось составляет с осью z угол ЭО 9J	Черт. 12
	Черт. 11

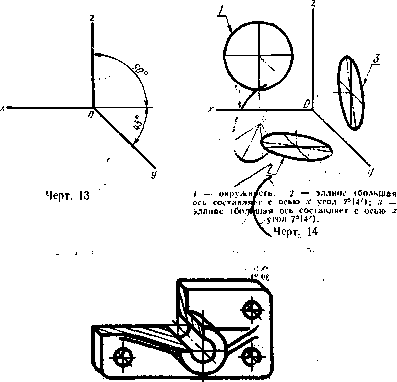

	Большая ось эллипса / равна 1,37, а малая ось — 0,37 диамет­ра окружности. Большая ось эллипса 3 равна 1,22, а малая ось — 0,71 диа­метра окружности. 2.2.4. Пример горизонтальной изометрической проекции при­веден на черт. 12. 2.3. Фронтальная диметр йч^?с"к ая проекция 2.3.1.  Положение аксонометрических осей приведено на черт. 13. Допускается применять фронтальные диметрические проекции с углом наклона оси у 30 и 60°. Коэффициент искажения по оси у равен 0,5, а по осям х и z— 1. 2.3.2.  Окружности, лежащие в плоскостях, параллельных фрон­тальной плоскости проекций, проецируются на аксонометричес­кую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскос­тям проекций, — в эллипсы (черт. 14); Большая ось эллипсов.2 и 3 равна 1,07, а малая ось — 0,33 диаметра окружности. 2.3.3- Пример фронтальной диметрической проекции детали приведен на черт. 15.                            I" ' ,-.( .        ч                   '''

	ГОСТ 2.317—69 С. б

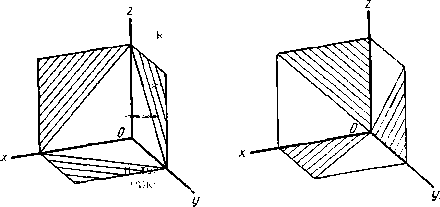

	Черт. 15 3. УСЛОВНОСТИ И НАНЕСЕНИЕ РАЗМЕРОВ 3.1.  Линии штриховки сечений в аксонометрических проекци­ях наносят параллельно одной из диагоналей проекций квадра­тов, лежащих в соответствующих координатных плоскостях, сто­роны которых параллельны аксонометрическим осям (черт. 16). 3.2.  При нанесении размеров выносные линии проводят парал­лельно аксонометрическим осям, размерные линии — параллель­но измеряемому отрезку (черт. 17). 3.3.  В аксонометрических проекциях спицы маховиков и шки­вов, ребра жесткости и подобные элементы штрихуют (см. черт. 6). 3.4.  При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается приме­нять условности по ГОСТ 2.402—68.

	С. 7 ГОСТ 2.317-69
	Черт. 16

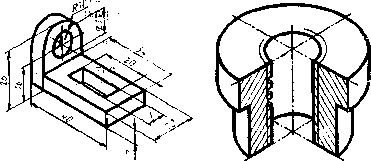

	Черт. 17                                                     Черт. 1?
	В аксонометрических проекциях резьбу изображают по ГОСТ 2.3И—68. Допускается изображать профиль резьбы полностью или час­тично, как показано на черт. 18. 3.5. В необходимых случаях допускается применять другие те­оретически обоснованные аксонометрические проекции.
