	УДК в2-434.б:621.753.1/.2:006.354                                                             Групп* Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗ А ССР Единая система конструкторской документации ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ, ДОПУСКОВ           , ГОС1 И ПОСАДОК КОНУСОВ                                   ~ 2.320—82 Unified system for design documentation.               (CT СЭВ 3332—81) Rules of drawing dimensions, tolerances and taper fits
	Постановлением Государственного комитета СССР по стандартам от 30 декабря 1982 г. Л 5293 срок введения установлен с 01.01.84 Настоящий стандарт устанавливает общие правила нанесения размеров, их предельных отклонении и допусков формы конусов и посадок конических соединений на чертежах всех отраслей про­мышленности. Стандарт полностью соответствует СТ СЭВ 3332—81. Допуски и посадки —по ГОСТ 25307—82. I. НАНЕСЕНИЕ РАЗМЕРОВ 1.1.  Величину и форму конуса определяют нанесением трех из перечисленных размеров (черт. 1): 1)   диаметр большого основания D; 2)   диаметр малого основания d\ 3)   диаметр в заданном поперечном сечении Ds , имеющем за­данное осевое положение Ls ; 4)  длина конуса L; 5)   угол конуса а; 6)   конусность с. Допускается указывать дополнительные размеры, как справоч­ные (черт. 1в). 1.2.  Размеры стандартизованных конусов на чертеже не ука­зывают, а приводят на полке линии-выноски условное обозначение по соответствующему стандарту.
	Издание официальное                                                         Перепечатка воспрещена Переиздание. Декабрь 1990 г.

	ГОСТ 2.320—82 С. 2
	>с

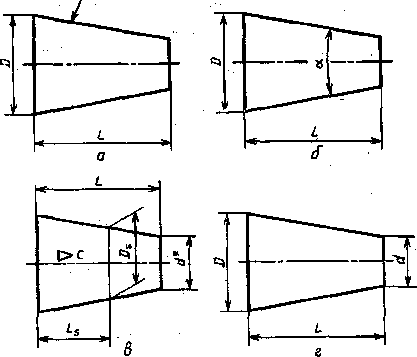

	Черт. I 2. НАНЕСЕНИЕ ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ И ДОПУСКОВ КОНУСОВ 2.1.  Предельные отклонения размеров конусов следует нано­сить в соответствии с требованиями ГОСТ 2.307—68 и настоящего стандарта. 2.2.   Предельные отклонения угла конуса, если конус определен конусностью, следует наносить непосредственно под обозначени­ем конусности: числовыми значениями ATD (черт. 2); условными обозначениями (черт. 3);

	С. 3 ГОСТ 2.320—82
	< /: Ю ±0,01
	Черт. 2	Черт. 3
	условными обозначениями с указанием в скобках числовых зна­чений соответствующих предельных отклонений (черт. 4); 2.3. Предельные отклонения угла кдофса, если конус определен углом, следует указывать числовыми значениями АТ'Я непосред­ственно после номинального размера (черт. 5),
	<М:Ю
	Z AT*1(+nni)
	63
	Черт. 4	Черт. 5

	ГОСТ 2.320^82 С. 4
	2.4. Допуски формы конуса (допуск круглости и допуски пря­молинейности образующей) следует наносить в соответствии с тре­бованиями ГОСТ 2.308—79 (черт. 6). При указании допуска прямолинейности образующей на кону­сах с конусностью не более 1:3 допускается соединительную ли­нию от рамки проводить перпендикулярно оси конуса (черт. 7).
	\>1.3	> 7:24
	Черт. 6	Черт. 7
	2.5. Если задан допуск 7Ъ диаметра конуса в любом сечении, то значение конусности или угла конуса следует заключить в пря­моугольную рамку (черт. 8, 9).
	Черт. 8	Черт. 9
	2.6. Если задан допуск То диаметра конуса в заданном сече­нии, то значение расстояния Ls от базовой плоскости до основной следует заключить в прямоугольную рамку (черт. 10).

	С 5 ГОСТ 2.32J—82
	2.7 Нс.'ш заданы предельные .'него осевое положение'осионпс;'; иис номинального диаметра LK ■, мую рамку (черт. й).	"!;.лопе!1ия размера, аиррделяга- .'.л-лси*я1-' к конуса /-< , то пиаче,-;(■.:.от заключить n прямоуголь-
	—\0,006\
	Черт. 10	>К'П1. 11
	3. НЛНРСЕНИГ РЛЗМРРОВ Н И''<' О'*- МЛ КОНИЧГСКИХ С.01 ;UVis; ПНЯХ 3.1. При посадке с фикс;тт''\ .._ vw -л ч^киипии конструктив­ных, элементов сопрягаемых KOiiu i;ii размеры, определяющие ха­рактер соединения, на сборочном чи;мг;ко уогчт быть* указаны юлько как справочные (черт, VI).
	Черт. 12

	ГОСТ 2.320-82 С. 6
	3.2. При посадке с фиксацией по заданному осевому расстоя­нию Zpf между паровыми плоскиеiими сопрягаемых конусов дол­жен быть нанесен . опрюеляющин расстояние между базо­выми плоскостями, wк,];<><;I i,;:,»^' ii 11рячоугольпую рамку, а раз­мер, определяющий х-:р-^ -^ ■..■■. unjuimi, может быть указан как справочный (мер!. ГН

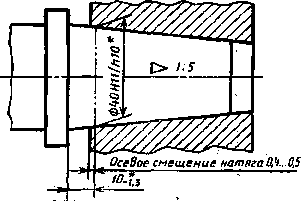

	Черт. 13 3.3. При посадке с фиксацией по заданному взаимному осево­му смещению сопрягаемых коп\еов от их начального положения должен быть указан размер осевого смещения, а начальное поло­жение kohvcob отмечается штрихпунктирнон тонкой линией с дву­мя точками. Размеры, определяющие начальное базорасстояние соединения и сочетание нолей допусков сопрягаемых конусов, могут быть указаны как справочные (черт. 14J.
	Черт. 14

	С. 7 ГОСТ 2.320-82 3.4. При посадке с фиксацией по заданному усилию запрессов-^ ки Fs , прилагаемому в начальном положении сопрягаемых кону­сов, заданное усилие запрессовки следует указывать в техничес­ких требованиях чертежа, например, «Усилие запрессовки Fs » = . . . Я». Размеры, определяющие начальное базорасстояние соединения и сочетание полей допусков сопрягаемых конусов, мо­гут быть указаны как справочные (черт. 15).
	Черт. 15
