ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУЧНАЯ ДУГОВАЯ СВАРКА. ГОСТ

СОЕДИНЕНИЯ СВАРНЫЕ 5264-80

Основные типы, конструктивные элементы

и размеры

Manual are welding. Welding joints.

Main types, design elements and dimensions

Срок действия с 01.07. 81.г.

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых ручной и дуговой сваркой.

Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.

2. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

3. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 54.

Таблица 1

Тип соединения	Форма подготовленных	Характер сварного шва	Форма поперечного сечения		Толщина свариваемых	Условное обозначение
	кромок		подготовленных кромок	сварного шва	деталей, мм	соединения
Стыковое	С отбортовкой кромок	Односторонний			1-4	С1
					1-12	С28
	С отбортовкой одной кромки				1-4	С3
						С2
		Односторонний на съемной подкладке			1-4	С4
	Без скоса кромок	Односторонний на остающейся подкладке				С5
		Односторонний замковый			1-4	С6
		Двухсторонний			2-5	С7
	Без скоса кромок				6-12	С42
	последующей дорожкой
		Односторонний				С8
		Односторонний на съемной подкладке				С9
	Со скосом одной кромки	Односторонний на остающейся подкладке			3-60	C10
		Односторонний замковый				C11
						C12
	С криволинейным скосом одной кромки				15-100	C13
	С ломаным скосом одной кромки	Двухсторонний				C14
	С двумя симметричными скосами одной кромки				8-100	C15
	С двумя симметричными криволинейными скосами одной кромки				30-120	C16
	С двумя симметричными скосами одной кромки				12-100	C43
	Со скосом кромок	Односторонний			3-60	С17
		Односторонний на съемной подкладке				С18
	Со скосом кромок	Односторонний на остающейся подкладке			6-100	С19
		Односторонний замковый			3-60	С20
						С21
	Со скосом кромок				8-40	С45
	с последующей дорожкой
Стыковое	С криволинейным скосом кромок	Двусторонний			15-120	С23
	С ломаным скосом кромок					С24
	С двумя симметричными скосами кромок				8-120	С25
	С двумя симметричными криволинейными скосами кромок				30-175	С26
	С двумя симметричными ломаными скосами кромок				30-75	С27
	С двумя несимметричными скосами кромок				12-120	С39
						С40
Угловое	С отбортовкой одной кромки				1-4	У1
		Односторонний			1-12	У2
	Без скоса кромок				1-6	У4
					1-30
		Двусторонний			2-8	У5
					2-30
	Со скосом одной кромки	Односторонний			3-60	У6
		Двусторонний				У7
Угловое	С двумя симметричными скосами одной кромки				8-100	У8
	Со скосом кромок	Односторонний			3-60	У9
		Двусторонний				У10
	Без скоса кромок	Односторонний			2-10	Т1
		Двусторонний				Т2
Тавровое	Со скосом одной кромки	Односторонний			3-60	Т6
						Т7
	С криволинейным скосом одной кромки				15-100	Т2
	С двумя симметричными скосами одной кромки	Двусторонний			8-100	Т8
					12-100	Т9
	С двумя симметричными криволинейными скосами одной кромки				30-120	Т5
Нахлесточное	Без скоса кромок	Односторонний			2-60	Н1
		Двусторонний				Н2

Таблица 2

Размеры, мм

Условное обозначение	Конструктивные элементы		s	b		R	i		e, не более
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.
С1			От 1 до 2	0	+0,5	От s до 2s		От s до 3s	2s + 3
			Св. 2 до 4		+1,0

* размер для справок

Таблица 3

Размеры, мм

Условное обозначение	Конструктивные элементы		s	R	e, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва				Номин	Пред. откл.
С28			От 1 до 2	От s до 2s	3s +2		+1
			Св. 2 до 6		2s + 3	0
			Св. 6 до 9				+2
			Св. 9 до 12		2s + 4		+3

Таблица 4

Размеры, мм

Условное обозначение	Конструктивные элементы		s	b		R	i	e, не более
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.
С3			От 1 до 2	0	+0,5	От s до 2s	От s до 3s	2s + 3
			Св. 2 до 4		+1,0

* размер для справок

Таблица 5

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		e, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.		Номин.	Пред. откл.
С2			От 1,0 до 1,5	0	+0,5	6	1,0	±0,5
			Св.1,5 до 3,0	1	±1,0	7	1,5	±1,0
			Св.3,0 до 4,0	2	+1,0 -0,5	8	2,0

Таблица 6

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		e, не более		e1, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред откл.				Номин.	Пред откл.
С4			От 1,0 до 1,5	0	+0,5		6	4	1,0	±0,5
			Св.1,5 до 3,0	1	±1,0		7	6	1,5	±1,0
			Св.3,0 до 4,0	2	+1,0 -0,5		8		2,0

Таблица 7

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		e, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.		Номин.	Пред. откл.
С5			От 1,0 до 1,5	0	+0,5	6	1,0	±0,5
			Св.1,5 до 3,0	1	±1,0	7	1,5	±1,0
			Св.3,0 до 4,0	2	+1,0 -0,5	8	2,0

Таблица 8

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		e, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.		Номин.	Пред. откл.
С6			От 1,0 до 1,5	0	+0,5	6	1,0	±0,5
			Св.1,5 до 3,0	1	±1,0	7	1,5	±1,0
			Св.3,0 до 4,0	2	+1,0 -0,5	8	2,0

Таблица 9

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		e, не более	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.			Номин.
С7			2		±1,0	8		1,5
			Св.2 до 4	2		9
			Св.4 до 5		+1,5 -1,6	10		2,0

Таблица 10

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	h ±1	f ±1	e, не более	e1, не более
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва
С42			От 6 до 8	4	7	10	12
			Св.8 до 10	6	9	12	14
			Св.10 до 12	8	11	14	16

Таблица 11

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b		g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва		Номин.	Пред. откл.	Номин.	Пред. откл.
С8			От 3 до 5	8	+0,5	1,0	±0,5
			Св.5 до 8	12	±2	0,5	±1,5
			Св.8 до 11	16			-0,5
			Св.11 до 14	20
			Св.14 до 17	24	±3		+2,0
			Св.17 до 20	28			-0,5
			Св.20 до 24	32
			Св.24 до 28	35
			Св.28 до 32	38
			Св.32 до 36	41
			Св.36 до 40	44
			Св.40 до 44	49	±4
			Св.44 до 48	53
			Св.48 до 52	56
			Св.52 до 56	60
			Св.56 до 60	64

Таблица 12

Размеры, мм

Условное обозначение	Конструктивные элементы		s=s1	b ±1	e		e1 ±2	g
сварного соединения	подготавливаемых кромок свариваемых деталей	сварного шва			Номин.	Пред откл.		Номин	Пред откл.
С9			От 3 до 5	3	10	±2	4	0,5	+1,5 ±0,5
			Св.5 до 8		14
			Св.8 до 11	4	18
			Св.11 до 14		22		6
			Св.14 до 17	5	26	±3			+2,0
			Св.17 до 20		30				-0,5
			Св.20 до 24		34		8
			Св.24 до 28		38
			Св.28 до 32		41
			Св.32 до 36		44
			Св.36 до 40		49
			Св.40 до 44		53	±4
			Св.44 до 48		56
			Св.48 до 52		60
			Св.52 до 56		64
			Св.56 до 60		68

Таблица 13

Размеры, мм

	Конструктивные элементы				е		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	b ±1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
С10			От 3 до 5	3	10
			Св.5 до 8		14	±2		±1,5
			Св.8до11		18			-0,5
			Св.11 до14	4	22
			Св.14 до17		26
			Св.17 до 20		30
			Св.20 до 24		34
			Св.24 до 28		38	±3
			Св.28 до 32		41		0,5
			Св.32 до 36		44
			Св.36 до 40	5	49
			Св.40 до 44		53			+2,0
			Св.44 до 48		56			-0,5
			Св.48 до 52		60	±4
			Св.52 до 56		64
			Св.56 до 60		68

Таблица 14

Размеры, мм

	Конструктивные элементы				e		g
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s	b ±1	Номин.	Пред. откл.	Номин.	Пред. откл.
соединения
С11			От 3 до 5	3	10
			Св.5 до 8		14			+1,5
			Св.8 до 11		18	±2		-0,5
			Св.11 до 14	4	22
			Св.14 до 17		26
			Св.17 до 20		30
			Св.20 до 24		34	±3
			Св.24 до 28		38
			Св.28 до 32		41		0,5
			Св.32 до 36		44
			Св.36 до 40	5	49			+2,0
			Св.40 до 44		53			-0,5
			Св.44 до 48		56
			Св. 48 до 52		60	±4
			Св.52 до 56		64
			Св.56 до 60		68

Таблица 15

Размеры, мм

	Конструктивные элементы			e			g = g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	e1±2	Номин.	Пред. откл.
соединения
С12			От 3 до 5	8		8
			Св.5 до 8	12	±2			+1,5
			Св.8 до 11	16				-0,5
			Св.11 до 14	20
			Св.14 до 17	24
			Св.17 до 20	28		10
			Св.20 до 24	32
			Св. 24 до 28	35	±3		0,5
			Св. 28 до 32	38
			Св.32 до 36	41				+2,0
			Св.36 до 40	44				-0,5
			Св.40 до 44	49
			Св.44 до 48	53		12
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	64

Таблица 16

Размеры, мм

	Конструктивные элементы				e			s = s1
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	R±1	Номин.	Пред. откл.	e1±2	Номин.	Пред. откл.
сварного соединения
С13			От 15 до 17		16
			Св.17 до 20		17
			Св.20 до 24		18		10
			Св.24 до 28		19	±3
			Св.28 до 32		20
			Св.32 до 36		22				+2,0
			Св.36 до 40	8	24				-0,5
			Св.40 до 44		26
			Св.44 до 48		28		12	0,5
			Св.48 до 52		30	±4
			Св.52 до 56		32
			Св.56 до 60		34
			Св.60 до 64		36
			Св.64 до 70		38
			Св.70 до 76		40	±5	14		+3,0
			Св.76 до 82	10	42				-0,5
			Св.82 до 88		44
			Св.88 до 94		46
			Св.94 до100		48

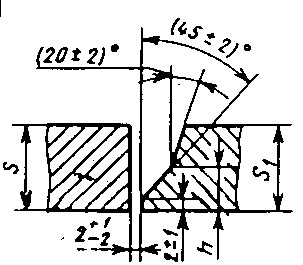

Таблица 17

Размеры, мм

	Конструктивные элементы				e			g =g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	h1±1	Номин.	Пред. откл.	e1±2	Номин.	Предв. откл.
соединения
С14			От 15 до 17		16
			Св.17 до 20		17
			Св.20 до 24	10	18		10
			Св.24 до28		19	±3
			Св.28 до32		20
			Св.32 до 36		22				+2,0
			Св.36 до 40		24				-0,5
			Св.40 до 44		26
			Св.44 до 48		28		12	0,5
			Св.48 до 52		30	±4
			Св.52 до 56	12	32
			Св.56 до 60		34
			Св.60 до 64		36
			Св.64 до70		38
			Св.70 до 76		40	±5
			Св.76 до 82		42		14		+3,0
			Св.82 до 88		44				-0,5
			Св.88 до94		46
			Св.94 до100		48

Таблица 18

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
С15			От 8 до 11	10	±2		+1,5 -0,5
			Св.11 до 14	12
			Св.14 до 17	14
			Св.17 до 20	16
			Св.20 до 24	18
			Св.24 до 28	20
			Св.28 до 32	22
			Св.32 до 36	24	±3		+2,0
			Св.36 до 40	26			-0,5
			Св.49 до 44	28		0,5
			Св.44 до 48	30
			Св.48 до 52	32
			Св.52 до 56	34
			Св.56 до 60	36
			Св.60 до 64	39
			Св.64 до 70	42
			Св.70 до 76	45			-3,0
			Св.76 до 82	48	±4		-0,5
			Св.82 до 88	51
			Св.88 до 94	54
			Св.94 до100	58

Таблица 19

Размеры, мм

	Конструктивные элементы				e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	R±	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
C16			От 30 до 32	8	16
			Св.32 до 36		17
			Св. 36 до 40		18			+2,0
			Св. 40 до 44		19	±3		-0,5
			Св. 44 до 48		20
			Св. 48 до 52		21
			Св. 52 до 56		22
			Св. 56 до 60		23
			Св. 60 до 64	10	24		0,5
			Св. 64 до 70		25
			Св. 70 до 76		26
			Св. 76 до 82		27
			Св. 82 до 88		28	±4		+3,0
			Св. 88 до 94		29			-0,5
			Св. 94 до 100		30
			Св. 100 до 106		32
			Св. 106 до 112		34
			Св. 112 до 118		36
			Св. 118 до 120		38

Таблица 20

Размеры, мм

	Конструктивные элементы			e		e1			g =g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин	Пред. откл.	Номин	Пред. откл.	Номин		Пред. откл.
соединения
С43			От 12 до 14	18	±2	15				+1,5 -0,5
			Св.14 до 17	19		16
			Св.17 до 20	20		17
			Св.20 до24	22	±3	18
			Св.24 до28	24		19	±2
			Св.28 до 32	27		20				+2,0
			Св.32 до 36	30		21				-0,5
			Св.36 до 40	33		22
			Св.40 до 44	36		23
			Св.44 до 48	39		25		0,5
			Св.48 до 52	42		27
			Св.52 до 56	45		29
			Св.56 до 60	48		31
			Св.60 до 64	51		33
			Св.64 до 70	54		35
			Св.70 до 76	57		37
			Св.76 до 82	60	±4	39	±3			+3,0
			Св.82 до 88	63		41				-0,5
			Св.88 до 94	66		43
			Св.94 до 100	69		45

Таблица 21

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
С17			От 3 до 5	8			+1,5
			Св.5 до 8	12			-0,5
			Св.8 до 11	16	±2
			Св.11 до 14	19
			Св.14 до 17	22
			Св.17 до 20	26
			Св.20 до 24	30	±3
			Св.24 до 28	34
			Св.28 до 32	38
			Св.32 до 36	42			+2,0
			Св.36 до 40	47			-0,5
			Св.49 до 44	52		0,5
			Св.44 до 48	54
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	65

Таблица 22

Размеры, мм

	Конструктивные элементы				e			g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	b±1	Номин.	Пред. откл.	e1±1		Номин.	Пред. откл.
сварного соединения
С18			От 3 до 5	3	10		4
			Св.5 до 8		16	±2				+1,5
			Св.8 до 11	4	20					-0,5
			Св.11 до 14		24
			Св.14 до 17		28		6
			Св.17 до 20		32
			Св.20 до 24		36
			Св.24 до 28		40	±3
			Св.28 до32		44				0,5
			Св.32 до36		48					+2,0
			Св.36 до 40	5	50					-0,5
			Св.40 до 44		54
			Св.44 до 48		56
			Св.48 до 52		60	±4
			Св.52 до 56		63
			Св.56 до 60		68

Таблица 23

Размеры, мм

	Конструктивные элементы				e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	b±1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
C19			От 6 до 10		17	±2		+1,5
			Св.10 до 14		19			-0,5
			Св. 14 до 18		22
			Св. 18 до 22		24
			Св. 22 до 26	8	26
			Св. 26 до 30		28	±3
			Св. 30 до 35		30			+2,0
			Св. 35 до 40		32			-0,5
			Св. 40 до 47		34		0,5
			Св. 47 до 54		36	±4
			Св. 54 до 60		38
			Св. 60 до 66	12	40
			Св. 66 до 72		44			+3,0
			Св. 72 до 78		48	±5		-0,5
			Св. 78 до 85		52
			Св. 85 до 92		56
			Св. 92 до 100		60

Таблица 24

Размеры, мм

	Конструктивные элементы				e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	b±1	Номин.	Пред. откл.		Номин.	Пред. откл.
сварного элемента
C20			От 3 до 5	3	10				+1,5
			Св.5 до 8		16	±2			-0,5
			Св. 8 до 11		20
			Св. 11 до 14	4	24
			Св. 14 до 17		28
			Св. 17 до 20		32			0,5
			Св. 20 до 24		36	±3
			Св. 24 до 28		40
			Св. 28 до 32		44				+2,0
			Св. 32 до 36	5	48				-0,5
			Св. 36 до 40		50
			Св. 40 до 44		54
			Св. 44 до 48		56
			Св. 48 до 52		60	±4
			Св. 52 до 56		63
			Св. 56 до 60		68

Таблица 25

Размеры, мм

	Конструктивные элементы			e			g = g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	e1±2	Номин.	Пред. откл.
соединения
С21			От 3 до 5	8		8
			Св.5 до 8	12	±2			+1,5
			Св.8 до 11	16				-0,5
			Св.11 до 14	19
			Св.14 до 17	22
			Св.17 до 20	26		10
			Св.20 до 24	30
			Св. 24 до 28	34	±3		0,5
			Св. 28 до 32	38
			Св.32 до 36	42				+2,0
			Св.36 до 40	47				-0,5
			Св.40 до 44	52
			Св.44 до 48	54		12
			Св.48 до 52	56	±4
			Св.52 до 56	60

Таблица 26

Размеры, мм

	Конструктивные элементы						e			g = g1
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	c +2 -1	h +2 -1	f +2 -1	Номин.	Пред. откл.	e1 ±2	Номин.	Пред. откл
сварного соединения
C 45			От 8 до 11				14	±2
			Св. 11 до 14	4	6	12	16		18		+1,5
			Св.14 до 17				20				-0,5
			Св.17 до 20				24
			Св.20 до 24	7	9	14	27		20	0,5
			Св.24 до 28				30	±3			+2,0
			Св.28 до 32				34				-0,5
			Св.32 до 36	10	12	16	36		22
			Св.36 до 40				38

Таблица 27

Размеры, мм

	Конструктивные элементы			e			g = g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	e1±2		Номин.	Пред. откл.
соединения
С23			От 15 до 17	26
			Св.17 до 20	28
			Св.20 до 24	30		10
			Св.24 до 28	32	±3
			Св.28 до 32	33					+2,0
			Св.32 до 36	34					-0,5
			Св.36 до 40	35
			Св. 40 до 44	36				0,5
			Св. 44 до 48	38		12
			Св.48 до 52	40	±4
			Св.52 до 56	42
			Св.56 до 60	44
			Св.60 до 64	46
			Св.64 до 70	48
			Св.70 до 76	50
			Св.76 до 82	52	±5	14			+3,0
			Св.82 до 88	54					-0,5
			Св.88 до 94	56
			Св.94 до 100	60

Таблица 28

Размеры, мм

	Конструктивные элементы			e			g = g1
Условное обозначение сварного	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	e1±2	Номин.	Пред. откл.
соединения
С24			От 15 до 17	24
			Св.17 до 20	26
			Св.20 до 24	28		10
			Св.24 до 28	30	±3
			Св.28 до 32	32				+2,0
			Св.32 до 36	34				-0,5
			Св.36 до 40	36
			Св. 40 до 44	38			0,5
			Св. 44 до 48	40		12
			Св.48 до 52	42	±4
			Св.52 до 56	44
			Св.56 до 60	46
			Св.60 до 64	48
			Св.64 до 70	50
			Св.70 до 76	52
			Св.76 до 82	54	±5	14		+3,0
			Св.82 до 88	56				-0,5
			Св.88 до 94	58
			Св.94 до 100	60

Таблица 29

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
С25			Св.8 до 11	10	±2		+1,5
			Св.11 до 14	12			-0,5
			Св.14 до 17	14
			Св.17 до 20	16
			Св.20 до 24	18
			Св.24 до 28	20
			Св.28 до 32	22
			Св.32 до 36	24			+2,0
			Св.36 до 40	26	±3		-0,5
			Св.49 до 44	28
			Св.44 до 48	30
			Св.48 до 52	32
			Св.52 до 56	34		0,5
			Св.56 до 60	36
			Св.60 до 64	39
			Св.64 до 70	42
			Св.70 до 76	45
			Св.76 до 82	48
			Св.82 до 88	51
			Св.88 до 94	54	±4		+3,0
			Св.94 до 100	57			-0,5
			Св.100 до 106	60
			Св.106 до 112	63
			Св.112 до 118	66
			Св.118 до 120	68

Таблица 30

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s = s1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
С26			От 30 до 34	23
			Св.34 до 38	24
			Св.38 до 42	25	±3		+2,0
			Св.42 до 46	26			-0,5
			Св.46 до 50	27
			Св.50 до 54	28
			Св.54 до 60	29
			Св.60 до 66	31
			Св.66 до 72	33
			Св.72 до 78	34
			Св.78 до 84	36
			Св.84 до 90	38	±4	0,5
			Св.90 до 96	40
			Св.96 до 100	42
			Св.100 до 108	44			+3,0
			Св.108 до 116	46			-0,5
			Св.116 до 124	48
			Св.124 до 132	50
			Св.132 до 140	52
			Св.140 до 148	54
			Св.148 до 156	56	±5
			Св.156 до 164	60
			Св.164 до 170	64
			Св.170 до 175	68

Таблица 31

Размеры, мм

	Конструктивные элементы				e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s =s1	h±1	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
C27			От 30 до 34		17
			Св.34 до 38		18
			Св.38 до 42	8	20	±3		+2,0
			Св.42 до 46		21			-0,5
			Св.46 до 50		22
			Св.50 до 54		23
			Св.54 до 60		25
			Св.60 до 66		28
			Св.66 до 72		30
			Св.72 до 78		32
			Св.78 до 84	12	34		0,5
			Св.84 до 90		36	±4
			Св.90 до 96		38
			Св.96 до 100		40
			Св.100 до 108		42
			Св.108 до 116		44			+3,0
			Св.116 до 124		46			-0,5
			Св.124 до 132		50
			Св.132 до 140	20	54
			Св.140 до 148		57
			Св.148 до 156		60	±5
			Св.156 до 164		64
			Св.164 до 170		68
			Св.170 до 175		72

Таблица 32

Размеры, мм

	Конструктивные элементы			e		e1		g=g1
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s =s1	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
C39			От 12 до 14	16	±2	11			+1,5 -0,5
			Св.14 до 17	18		12
			Св.17 до 20	20		13
			Св.20 до 24	22		14
			Св.24 до 28	25		16
			Св.28 до 32	28		18	±2
			Св.32 до 36	30		20			+2,0
			Св.36 до 40	32	±3	22			-0,5
			Св.40 до 44	35		24
			Св.44 до 48	38		25
			Св.48 до 52	41		26		0,5
			Св.52 до 56	44		27
			Св.56 до 60	47		28
			Св.60 до 64	49		29
			Св.64 до 70	51		30
			Св.70 до 76	53		31
			Св.76 до 82	55		32
			Св.82 до 88	57		33			+3,0
			Св.88 до 94	60	±4	34	±3		-0,5
			Св.94 до 100	63		35
			Св.100 до 106	66		36
			Св.106 до 112	69		38
			Св.112 до 118	72		40
			Св.118 до 120	75		42

Таблица 33

Размеры, мм

	Конструктивные элементы			e		e1		g=g1
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s =s1	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
C40			От 12 до 14	20	±2	10			+1,5 -0,5
			Св.14 до 17	22		11
			Св.17 до 20	23		12
			Св.20 до 24	24		13
			Св.24 до 28	25		14
			Св.28 до 32	26		15	±2
			Св.32 до 36	27		16			+2,0
			Св.36 до 40	28	±3	18			-0,5
			Св.40 до 44	29		20
			Св.44 до 48	30		21
			Св.48 до 52	31		23		0,5
			Св.52 до 56	32		25
			Св.56 до 60	33		27
			Св.60 до 64	34		29
			Св.64 до 70	36		30
			Св.70 до 76	38		31
			Св.76 до 82	40		32
			Св.82 до 88	42		34			+3,0
			Св.88 до 94	44	±4	36	±3		-0,5
			Св.94 до 100	47		38
			Св.100 до 106	50		40
			Св.106 до 112	52		42
			Св.112 до 118	54		44
			Св.118 до 120	56		46

Таблица 34

Размеры, мм

	Конструктивные элементы			b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	R	i	e, не более
сварного соединения
УI			От 1 до 2	0	+0,5	От s	От s	2s +3
			Св.2 до 4		+1,0	до 2s	до 3s

Таблица 35

Размеры, мм

	Конструктивные элементы					g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	R	e, не более	Номин.	Пред. откл.
свариваемого соединения
У2			От 1 до 2		5		+1
			Св.2 до 6	От s	7	0
			Св.6 до 9	до 2 s	13		+2
			Св.9 до 12		17

Таблица 36

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	n	Номин.	Пред. откл	е, не более
свариваемого соединения
У4			От 0,1 до 1,5			+0,5	6
			Св.1,5 до 3,0	От 0	0	+1,0	8
			Св.3,0 до 5,0	до 0,5 s			10
			Св.5,0 до 6,0			+2,0	12

Таблица 37

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	n	Номин.	Пред. откл
свариваемого соединения
У4			От 0,1 до 1,5			+0,5
			Св.1,5 до 3,0	От 0,5	0	+1,0
			Св.3,0 до 30,0	до s		+2,0

Таблица 38

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	n	Номин.	Пред. откл	е, не более
свариваемого соединения
У5			От 2 до 3			+1	8
			Св.3 до 5	От 0	0		10
			Св.5 до 6	до 0,5 s			12
			Св.6 до 8			+2	14

Таблица 39

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	n	Номин.	Пред. откл
свариваемого соединения
У5			От 2 до 3	От 0,5		+1
			Св.3 до 30	до s	0	+2

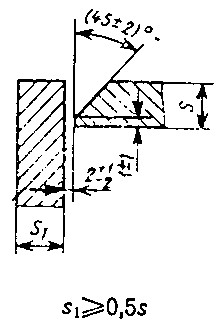

Таблица 40

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. окл.	Номин.	Пред. откл.
сварного соединения
У6			От 3 до 5	8
			Св.5 до 8	12	±2		+1,5
			Св.8 до 11	16			-0,5
			Св.11 до 14	20
			Св.14 до 17	24
			Св.17 до 20	28
			Св.20 до 24	32		0,5
			Св.24 до 28	35			+2,0
			Св.28 до 32	38	±3		-0,5
			Св.32 до 36	41
			Св.36 до 40	44
			Св.40 до 44	49
			Св.44 до 48	53
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	64

Таблица 41

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. окл.	Номин.	Пред. откл.
сварного соединения
У7			От 3 до 5	8
			Св.5 до 8	12	±2		+1,5
			Св.8 до 11	16			-0,5
			Св.11 до 14	20
			Св.14 до 17	24
			Св.17 до 20	28
			Св.20 до 24	32		0,5
			Св.24 до 28	35			+2,0
			Св.28 до 32	38	±3		-0,5
			Св.32 до 36	41
			Св.36 до 40	44
			Св.40 до 44	49
			Св.44 до 48	53
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	64

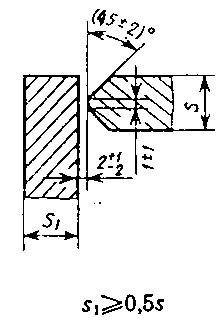

Таблица 42

Размеры, мм

	Конструктивные элементы			e		e1		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного элемента
У8			От 8 до 11	10	±2	9	±2		+1,5
			Св.11 до 14	12		11			-0,5
			Св.14 до 17	14		12
			Св.17 до 20	16		14
			Св.20 до 24	18		16
			Св.24 до 28	20		18
			Св.28 до 32	22		20			+2,0
			Св.32 до 36	24	±3	22	±2		-0,5
			Св.36 до 40	26		24
			Св.40 до 44	28		26
			Св.44 до 48	30		28		0,5
			Св.48 до 52	32		30
			Св.52 до 56	34		32
			Св.56 до 60	36		34
			Св.60 до 64	39		37
			Св.64 до 70	42		40
			Св.70 до 76	45		43
			Св.76 до 82			46			+3,0
			Св.82 до 88		±4	48	±4		-0,5
			Св.88 до 94	54		52
			Св.94 до 100	58		56

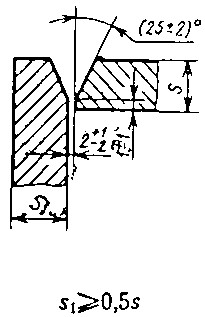

Таблица 43

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
У9			От 3 до 5	8
			Св.5 до 8	12	±2		+1,5
			Св.8 до 11	16			-0,5
			Св.11 до 14	19
			Св.14 до 17	22
			Св.17 до 20	26
			Св.20 до 24	30		0,5
			Св.24 до 28	34			+2,0
			Св.28 до 32	38	±3		-0,5
			Св.32 до 36	42
			Св.36 до 40	47
			Св.40 до 44	52
			Св.44 до 48	54
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	65

Таблица 44

Размеры, мм

	Конструктивные элементы			e		g
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.	Номин.	Пред. откл.
сварного соединения
У10			От 3 до 5	8
			Св.5 до 8	12	±2		+1,5
			Св.8 до 11	16			-0,5
			Св.11 до 14	19
			Св.14 до 17	22
			Св.17 до 20	26
			Св.20 до 24	30		0,5
			Св.24 до 28	34			+2,0
			Св.28 до 32	38	±3		-0,5
			Св.32 до 36	42
			Св.36 до 40	47
			Св.40 до 44	52
			Св.44 до 48	54
			Св.48 до 52	56	±4
			Св.52 до 56	60
			Св.56 до 60	64

Таблица 45

Размеры, мм

	Конструктивные элементы			b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл
свариваемого соединения
Т1			От 2 до 3		+1
			Св.3 до 15	0	+2
			Св.15 до 40		+3

Таблица 46

Размеры, мм

	Конструктивные элементы			b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл
свариваемого соединения
Т3			От 2 до 3		+1
			Св.3 до 15	0	+2
			Св.15 до 40		+3

Таблица 47

Размеры, мм

	Конструктивные элементы			e
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
сварного соединения
Т6			От 3 до 5	7
			Св.5 до 8	10	±2
			Св.8 до 11	14
			Св.11 до 14	18
			Св.14 до 17	22
			Св.17 до 20	26
			Св.20 до 24	30
			Св.24 до 28	33
			Св.28 до 32	36	±3
			Св.32 до 36	40
			Св.36 до 40	44
			Св.40 до 44	47
			Св.44 до 48	50
			Св.48 до 52	54	±4
			Св.52 до 56	58
			Св.56 до 60	62

Таблица 48

Размеры, мм

	Конструктивные элементы			e
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
сварного соединения
Т7			От 3 до 5	7
			Св.5 до 8	10	±2
			Св.8 до 11	14
			Св.11 до 14	18
			Св.14 до 17	22
			Св.17 до 20	26
			Св.20 до 24	30
			Св.24 до 28	33
			Св.28 до 32	36	±3
			Св.32 до 36	40
			Св.36 до 40	44
			Св.40 до 44	47
			Св.44 до 48	50
			Св.48 до 52	54	±4
			Св.52 до 56	58
			Св.56 до 60	62

Таблица 49

Размеры, мм

	Конструктивные элементы				e
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	R ±1	Номин.	Пред. откл.
сварного элемента
Т2			От 15 до 17		14
			Св.17 до 20		15
			Св.20 до 24		16
			Св.24 до 28		17	±3
			Св.28 до 32		18
			Св.32 до 36	8	20
			Св.36 до 40		22
			Св.40 до 44		24
			Св.44 до 48		25
			Св.48 до 52		28	±4
			Св.52 до 56		30
			Св.56 до 60		32
			Св.60 до 64		34
			Св.64 до 70		36
			Св.70 до 76		38
			Св.76 до 82	10	40	±5
			Св.82 до 88		42
			Св.88 до 94		44
			Св.94 до 100		46

Таблица 50

Размеры, мм

	Конструктивные элементы			е
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
сварного элемента
Т8			От 8 до 11	9	±2
			Св.11 до 14	11
			Св.14 до 17	12
			Св.17 до 20	14
			Св.20 до 24	16
			Св.24 до 28	18
			Св.28 до 32	20
			Св.32 до 36	22
			Св.36 до 40	24
			Св.40 до 44	26
			Св.44 до 48	28
			Св.48 до 52	30	±3
			Св.52 до 56	32
			Св.56 до 60	34
			Св.60 до 64	37
			Св.64 до 70	40
			Св.70 до 76	43
			Св.76 до 82	46	±4
			Св.82 до 88	48
			Св.88 до 94	52
			Св.94 до 100	56

Таблица 51

Размеры, мм

	Конструктивные элементы			е
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	Номин.	Пред. откл.
сварного элемента
Т9			От 12 до 14	8	±2
			Св.14 до 17	10
			Св.17 до 20	12
			Св.20 до 24	14
			Св.24 до 28	16
			Св.28 до 32	17
			Св.32 до 36	18
			Св.36 до 40	19	±3
			Св.40 до 44	20
			Св.44 до 48	21
			Св.48 до 52	22
			Св.52 до 56	24
			Св.56 до 60	26
			Св.60 до 64	28
			Св.64 до 70	30
			Св.70 до 76	32
			Св.76 до 82	34	±4
			Св.82 до 88	36
			Св.88 до 94	38
			Св.94 до 100	40

Таблица 52

Размеры, мм

	Конструктивные элементы				e
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	R ±1	Номин.	Пред. откл.
сварного элемента
Т5			От 30 до 32		14
			Св.32 до 36		15
			Св.36 до 40	8	16	±3
			Св.40 до 44		17
			Св.44 до 48		18
			Св.48 до 52		19
			Св.52 до 56		20
			Св.56 до 60		21
			Св.60 до 64		22
			Св.64 до 70		23
			Св.70 до 76		24
			Св.76 до 82	10	25	±4
			Св.82 до 88		26
			Св.88 до 94		27
			Св.94 до 100		28
			Св.100 до 106		30
			Св.106 до 112		32
			Св.112 до 118		34
			Св.118 до 120		36

Таблица 53

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	В	Номин.	Пред. откл
свариваемого соединения
Н1			От 2 до 5	3-20		+1,0
			Св.5 до 10	8-40	0	+1,5
			Св.10 до 29	12-100
			Св.29 до 60	30-240		+2,0

Таблица 54

Размеры, мм

	Конструктивные элементы				b
Условное обозначение	подготовленных кромок свариваемых деталей	сварного шва	s	В	Номин.	Пред. откл
свариваемого соединения
Н2			От 2 до 5	3-20		+1,0
			Св.5 до 10	8-40	0	+1,5
			Св.10 до 29	12-100
			Св.29 до 60	30-240		+2,0

4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 55

мм

Толщина тонкой детали	Разность толщин деталей
От 1 до 4	1
Св. 4 до 20	2
Св. 20 до 30	3
Св. 30	4

Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).

Черт. 1

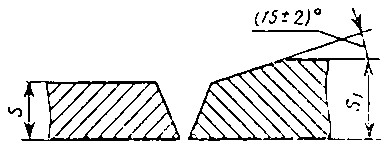

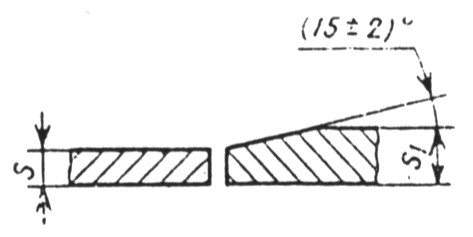

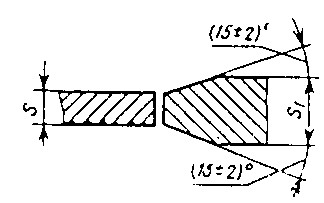

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 55, на детали, имеющей большую толщину s1, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

Черт. 2

Черт. 3

Черт. 4

5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:

0,5 мм - для деталей толщиной до 4 мм;

1,0 мм - для деталей толщиной 4 -10 мм;

0,1 s, но не более 3 мм - для деталей толщиной 10-100мм;

0,01 s + 2 мм, но не более 4 мм - для деталей толщиной более 100мм.

6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения b до 4 мм. При этом соответственно может быть увеличена ширина шва е, е1.

(Измененная редакция, Изм. №1).

7. При сварке в положениях, отличных от нижнего, допускается увеличение размера g и g1 не более:

1,0 мм - для деталей толщиной до 60 мм;

2,0 мм - для деталей толщиной свыше 60 мм.

8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла.

Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

9. Размер и предельные отклонения катета углового шва К, К1 должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении3.

8,9. (Измененная редакция, Изм. №1).

10. (Исключен, Изм. № 1).

11. Минимальные значения катетов угловых швов приведены в приложении1.

12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в приложении2.

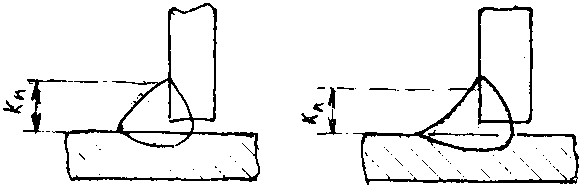

13. Допускается выпуклость и вогнутость углового шва до 30% его катета. При этом вогнутость не должна приводить к уменьшению значения катета Кn (черт. 5), установленного при проектировании.

Черт. 5

Примечание. Катетом Кn является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет Кn принимается любой из равных катетов, при несимметричном шве - меньший.

(Измененная редакция, Изм. №1).

14. Допускается применять установленные настоящим стандартом основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром 0,8-1,4 мм (УП).

15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.

16. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до ± 5°.

При этом соответственно может быть изменена ширина шва е, е1.

15, 16. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

мм

Предел текучести	Минимальный катет углового шва для толщины более толстого из свариваемых элементов
свариваемой стали, МПа	От 3 до 4	Св.4 до 5	Св.5 до 10	Св.10 до 16	Св.16 до 22	Св.22 до 32	Св.32 до 40	Св.40 до 80
До 400	3	4	5	6	7	8	9	10
Св.400 до 450	4	5	6	7	8	9	10	12

Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

мм

Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла
1,0	1,1	1,2	1,3	1,4
4	4	4	3	3
5	5	4	4	4
6	6	5	5	4
7	7	6	6	5
8	7	7	6	6
9	8	8	7	7
10	9	9	8	7
11	10	9	9	8
12	11	10	9	9
13	12	11	10	9
14	13	12	11	10
15	14	13	12	11
16	15	14	13	12
17	16	14	13	12
18	17	15	14	13
19	17	16	15	14
20	18	17	16	14

ПРИЛОЖЕНИЕ 3

Рекомендуемое

мм

Номинальный размер катета углового шва	Предельные отклонения размера катета углового шва от номинального значения
От 3 до 5 включ.	+1,0
	-0,5
Св. 5 до 8 включ.	+2,0
	-1,0
Св.8 до 12 включ.	+2,5
	-1,5
Св. 12	+3,0
	-2,0

(Введено дополнительно, Изм. №1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.07.80 № 3827

2. Срок проверки 1990 г. Периодичность проверки 5 лет

3. Взамен ГОСТ 5264-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 16037-80	1

5. ПЕРЕИЗДАНИЕ (март 1993 г.) с Изменением №1, утвержденным в январе 1989 г. (ИУС 4-89)

6. Срок действия продлен до 01.07.96 (Постановлением Госстандарта СССР от 03.05.90 № 1079)

Категория: снип строительство жилых домов ГОСТы построить дом строительство домов

Поделитесь этой записью или добавьте в закладки

Навигация

Категории

Последние записи

Полезные заметки

Наши партнеры
