ТСН МФ-97 МО НОРМИРОВАНИЕ И СТАНДАРТИЗАЦИЯ ТЕРРИТОРИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области Дата введения 1998-06-01 РАЗРАБОТАНЫ: Министерством строительства Московской области (И.Б.Захаров, к.т.н.; Б.К.Байков, к.т.н.); Мосгипронисельстроем (B.C.Сажин, д.т.н., проф.; А.Г.Бейрит, к.т.н.; В.В.Борщев, к.т.н.; Т.А.Приказчикова, к.т.н.; И.К.Мельникова, инж.; Д.В.Сажин, инж.); НИИ оснований и подземных сооружений Госстроя РФ (В.О.Орлов, д.т.н., проф.; Ю.Б.Баду, к.г.-м.н.; Н.С.Никифорова, к.т.н.; В.Я.Шишкин, к.т.н.); ЦНИИЭПсельстроем (В.А.Заренин, к.т.н.; Л.П.Карабанова, к.т.н.; Л.М.Зарбуев, к.т.н.; А.Т.Мальцев, к.т.н.; Н.А.Мальцева, к.т.н.; В.И.Новгородский, к.т.н.; А.Ф.Светенко, к.т.н.; К.Ш.Погосян, инж.); НИИ Мосстроем (В.А.Трушков, к.т.н.; В.Х.Ким, к.т.н.). СОГЛАСОВАНЫ: Лицензионно-экспертным управлением Московской области (Л.Д.Мандель, В.И.Мищерин, Л.В.Головачева); Мособлкомприродой (М.П.Гончаров, Н.А.Белопольская). УТВЕРЖДЕНЫ постановлением Правительства Московской области от 30.03.98 №28/9. Введение В связи с реализацией программы малоэтажного и коттеджного строительства Администрация Московской области проводит комплекс мероприятий, направленных на снижение стоимости строительства, в том числе применение облегченных конструкций, новых строительных материалов и прогрессивных технологий. Большой удельный вес в общей стоимости строительства малоэтажных зданий составляют затраты на устройство фундаментов. Нагрузки на 1 пог.м ленточных фундаментов в одно-, двухэтажных зданиях в основном составляют 40... 120 кН и только в отдельных случаях - 150... 180 кН. Небольшие нагрузки на фундаменты обуславливают повышенную чувствительность к силам морозного пучения. Территория Московской области более чем на 80% сложена пучинистыми грунтами. К ним относятся глины, суглинки, супеси, пески пылеватые и мелкие. При определенной влажности эти грунты, промерзая в зимний период, увеличиваются в объеме, что приводит к подъему слоев грунта в пределах глубины его промерзания. Находящиеся в таких грунтах фундаменты подвергаются выпучиванию, если действующие на них нагрузки не уравновешивают силы пучения. Поскольку деформации пучения грунта неравномерны, происходит неравномерный подъем фундаментов, который со временем накапливается, в результате чего конструкции зданий претерпевают недопустимые деформации и разрушаются. Применяемое в практике строительства мероприятие против выпучивания путем заложения фундаментов на глубину промерзания не обеспечивает устойчивость легких зданий, так как такие фундаменты имеют развитую боковую поверхность, по которой действуют большие по значению касательные силы пучения. Таким образом, повсеместно применяемые материалоемкие и дорогостоящие фундаменты не обеспечивают надежную эксплуатацию малоэтажных зданий, построенных па пучинистых грунтах. Одним из путей решения проблемы строительства на пучинистых грунтах малоэтажных зданий является применение мелкозаглубленных фундаментов, закладываемых в сезоннопромерзающем слое грунта. В соответствии с главой СНиП 2.02.01-83* "Основания зданий и сооружений" глубину заложения фундаментов допускается назначать независимо от расчетной глубины промерзания, если "специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную пригодность сооружения". Основной принцип конструирования мелкозаглубленных фундаментов зданий с несущими стенами на пучинистых грунтах заключается в том, что ленточные фундаменты всех стен здания объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания. При мелкозаглубленных столбчатых фундаментах рама формируется из фундаментных балок, которые жестко соединяются между собой на опорах. Применение мелкозаглубленных фундаментов базируется на принципиально новом подходе к их проектированию, в основу которого заложен pacчeт оснований по деформациям пучения. При этом допускаются деформации основания (подъем, в том числе неравномерный), однако они должны быть меньше предельных, которые зависят от конструктивных особенностей здания. При расчете оснований по деформациям пучения учитываются пучинистые свойства грунта, передаваемое на него давление, жесткость фундамента и надфундаментных конструкций на изгиб. Надфундаментные конструкции рассматриваются не только как источник нагрузок на фундаменты, но и как активный элемент, участвующий в совместной работе фундамента с основанием. Чем больше жесткость конструкций на изгиб, тем меньше относительные деформации основания. Одной из мер по уменьшению или полной ликвидации пучинистых свойств грунта является повышение его плотности и создание глинистого водозащитного экрана, который существенно уменьшает подсос воды в зону промерзания из нижележащих слоев грунта и проникновение поверхностных вод в зону контакта фундамента с грунтом. Это достигается, если при устройстве фундаментов применять способы вытрамбовывания и выштамповывания, сочетающие в себе устройство полости под будущий фундамент и уплотненного грунтового ядра. Тем самым повышаются механические характеристики грунта, что является предпосылкой для увеличения несущей способности фундаментов. Вместе с тем уплотнение грунта снижает его пучинистые свойства: уменьшаются интенсивность и силы пучения. Указанный эффект достигается и при погружении в грунт забивных блоков. Для малоэтажных зданий такие фундаменты могут устраиваться в сезоннопромерзаюшем слое грунта, т.е. они также являются мелкозаглубленными. Из фундаментов на локально уплотненных основаниях для зданий с несущими стенами наиболее приемлемыми являются ленточные в вытрамбованных или выштампованных траншеях. Столбчатые фундаменты на таких основаниях целесообразно применять преимущественно при безростверковом опирании стен. Это относится и к коротким забивным (пирамидальным и призматическим) и буронабивным сваям. Однако в слабых грунтах столбчатые фундаменты и сваи могут применяться и при строительстве малоэтажных зданий. Начиная с 1987 года во многих субъектах Российской Федерации, в том числе в Московской области, на мелкозаглубленных фундаментах построены тысячи малоэтажных зданий со стенами из разных материалов - кирпича, блоков, панелей, деревянных щитов. Применение их позволило сократить расход бетона на 50-80%, трудозатраты - на 40-70%. Длительный срок эксплуатации зданий на мелкозаглубленных фундаментах свидетельствует о их надежности. В настоящих нормах содержатся требования по конструированию и расчету мелкозаглубленных фундаментов в грунтовых условиях Московской области. Положения норм обоснованы результатами многолетних комплексных экспериментальных исследований, выполненных институтами-разработчиками настоящих норм, опытом проектирования, строительства и эксплуатации зданий. 1. Общие положения 1.1. Настоящие нормы распространяются на проектирование и устройство мелкозаглубленных фундаментов жилых зданий до 3-х этажей включительно в Московской области. Примечание. Нормы могут быть использованы для зданий культурно-бытового назначения, садовых домов, гаражей. 1.2. Нормы являются дополнением и развитием СНиП 2.02.01-83* "Основания зданий и сооружений" (М., Стройиздат, 1995). 1.3. Нормы предусматривают использование слоя сезоннопpомepзaющего грунта в качестве основания фундамента, при этом мелко заглубленный фундамент может быть устроен как на естественном основании, так и на локально уплотненном. 1.4. Тип и конструкция мелкозаглубленного фундамента, способ подготовки его основания зависят от свойств грунта площадки строительства, и прежде всего, от степени его пучинистости. 1.5. При проектировании мелкозаглубленных фундаментов на пучинистых грунтах обязательным является расчет оснований по деформациям пучения грунта. 1.6. При выборе площадки строительства предпочтение следует отдавать участкам с непучинистыми или с наименее пучинистыми грунтами, однородными по составу как в плане, так и по глубине той части сезоннопромерзаюшего грунта, которая проектируется в качестве основания мелкозаглубленного фундамента. 1.7. При проектировании фундаментов на пучинистых грунтах необходимо предусматривать мероприятия, направленные на снижение как деформаций пучения грунта, так и их влияния на конструкции фундаментов и надземной части зданий, в том числе: - водозащитные, обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от здания посредством устройства вертикальной планировки, дренажных сооружений, водосборных канав, лотков, траншей, дренажных прослоев и т.п. 2. Оценка морозной пучинистости основания 2.1. К пучинистым относятся глинистые грунты, пески пылеватые и мелкие, а также крупнообломочные грунты с содержанием глинистого заполнителя более 15% общей массы, имеющие к началу промерзания влажность, которая превышает уровни, определяемые в соответствии с п. 2.8. Крупнообломочные грунты с песчаным заполнителем, пески гравелистые, крупные и средние, не содержащие глинистых фракций, считаются непучинистыми грунтами при любом уровне безнапорных подземных вод. 2.2. Количественным показателем пучинистости грунта является относительная деформация морозного пучения 2.3. По относительной деформации морозного пучения Таблица 2.1
2.4. Относительная деформация морозного пучения 2.5. При проведении инженерно-геологических изысканий на площадке планируемого строительства отбор проб грунта для лабораторных испытаний должен производиться через каждые 25 см по глубине выработок в слое сезонного промерзания Примечание. Для всех разновидностей пучинистых грунтов нормативная глубина сезонного промерзания в Московской области может быть принята равной 1,5 м. 2.6. Для определения относительной деформации морозного пучения по физическим характеристикам грунта необходимо установить: - гранулометрический состав грунта, классифицирующий его вид; - плотность грунта в сухом состоянии, - плотность твердых частиц грунта, - пластичность грунта: влажность на границах раскатывания ( - расчетную предзимнюю влажность W в слое сезонного промерзания грунта; - глубину сезонного промерзания грунта 2.7. Относительная деформация морозного пучения грунта определяется по графикам (рис. 2.1) с использованием параметра
Здесь
Рис.2.1. Зависимость относительной деформации пучения а) практически непучинистый; б) слабопучинистый; в) среднепучинистый; г) сильнопучинистый; д) чрезмерно пучинистый 1,2 - соответственно супеси и супеси пылеватые (0,02 3 - суглинки (0,07 4 - суглинки пылеватые (0,07 5 - суглинки пылеватые (0,13 6 - глины ( Рис. 2.2. Зависимость критической влажности Остальные обозначения те же, что в п. 2.6. 2.8. Глинистые грунты являются пучинистыми, если их расчетная предзимняя влажность W в пределах слоя сезонного промерзания превышает следующие уровни: где
2.9. Расчетная предзимняя влажность грунта принимается равной средневзвешенному значению влажности грунта в слое нормативной глубины промерзания, полученной при изысканиях на площадке строительства в летне-осенний период. При этом допускается, что поверхностный сток осадков, выпавших перед изысканиями, одинаков со стоком в предзимний период. Примечание. В расчеты по формулам (2.1, 2.3, 2.4) вводится значение средневзвешенной влажности грунта на наиболее увлажненном участке площадки. 2.10. При глубоком залегании подземных вод расчетную предзимнюю влажность грунта следует определять в соответствии с Приложением 1. Глубокое залегание подземных вод характеризуется условием
в котором Таблица 2.2
2.11. Пески пылеватые и мелкие при степени влажности 0,6 2.12. Степень пучинистости грунтов следует учитывать при выборе типа фундамента и способа подготовки основания в соответствии с Приложением 2. 3. КОНСТРУИРОВАНИЕ И РАСЧЕТ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ 3.1. Требования к конструкциям мелкозаглубленных фундаментов 3.1.1. При строительстве на практически непучинистых грунтах мелкозаглубленные фундаменты устраиваются на выравнивающей подсыпке из песка, на пучинистых грунтах - на подушке из непучинистого материала (песок гравелистый, крупный или средней крупности, мелкий щебень, котельный шлак и др.), которая может быть как врезной, так и устраиваемой на поверхности грунта. 3.1.2. Мелкозаглубленные ленточные фундаменты следует устраивать: - на практически непучинистых и слабопучинистых грунтах - из бетонных (керамзитобетонных) блоков, уложенных свободно, без соединения между собой, из монолитного бетона, бутобетона, цементогрунта, бута или глиняного кирпича; - на среднепучинистых грунтах (при - на среднепучинистых (при - на чрезмерно пучинистых грунтах (при Примеры конструктивных решений мелкозаглубленных ленточных фундаментов приведены в Приложении 3. 3.1.3. При 3.1.4. При недостаточной жесткости стен зданий, строящихся на сильнопучинистых и чрезмерно пучинистых грунтах, следует производить их усиление путем устройства армированных или железобетонных поясов в уровне перекрытий. 3.1.5. Мелкозаглубленные столбчатые фундаменты на среднепучинистых ( 3.1.6. При устройстве столбчатых фундаментов необходимо предусматривать зазор между нижними гранями фундаментных балок и планировочной поверхностью грунта не менее расчетной деформации (подъема) ненагруженного основания. 3.1.7. Секции зданий, имеющие разную высоту, следует устраивать на раздельных фундаментах. 3.1.8. Примыкающие к зданиям веранды на сильнопучинистых и чрезмерно пучинистых грунтах следует возводить на фундаментах, не связанных с фундаментами зданий. 3.1.9. Протяженные здания, строящиеся на грунтах с 3.1.10. Мелкозаглубленные фундаменты на сильнопучинистых и чрезмерно пучинистых грунтах следует изготавливать из тяжелого бетона В15. Рабочую продольную арматуру во всех случаях необходимо принимать из стали класса АIII по ГОСТ 5781-82*, поперечную - из стали 3.1.11. При изготовлении мелкозаглубленных фундаментов из железобетона марки бетона по морозостойкости и водонепроницаемости не должны быть ниже F50 и W2. 3.2. Расчет мелкозаглубленных фундаментов 3.2.1. Расчет мелкозаглубленных фундаментов производится в следующей последовательности: а) на основе материалов изысканий определяется степень пучинистости грунта основания, и в зависимости от нее выбираются тип фундамента и конструкция фундамента в соответствии с Приложением 2 и разделом 3.1; б) задаются предварительные размеры подошвы фундамента, глубина его заложения, толщина песчаной (песчано-гравийной) подушки; в) в соответствии с требованиями СНиП 2.02.01-83* "Основания зданий и сооружений" производится расчет основания по деформациям; в случае, когда под подошвой подушки залегает грунт меньшей прочности, чем прочность материала подушки, необходимо выполнить проверку этого грунта согласно СНиП 2.02.01-83*; г) выполняется расчет основания мелкозаглубленного фундамента по деформациям морозного пучения грунта. 3.2.2. Расчет основания по деформациям пучения грунта, промерзающего ниже подошвы фундамента, производится исходя из следующих условий:
где
3.2.3. Расчет подъема и относительной деформации пучения основания под фундаментом производится в соответствии с Приложением 4. Таблица 3.1 Значения предельных деформаций основания
_________________ * Допускается принимать большие значения 4. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ НА ЛОКАЛЬНО УПЛОТНЕННОМ ОСНОВАНИИ 4.1. Требования к грунтам и конструкциям фундаментов на локально уплотненном основании 4.1.1. К фундаментам на локально уплотненном основании относятся фундаменты в вытрамбованных (выштампованных) котлованах или траншеях, фундаменты из забивных блоков. 4.1.2. Характерной особенностью указанных типов фундаментов является наличие окружающей их уплотненной зоны грунта, которая формируется при вытрамбовывании или выштамповывании полостей в основании, погружении блоков путем забивки. 4.1.3. Глубину заложения фундаментов следует принимать равной 0,5-1 м. 4.1.4. Фундаменты должны иметь форму усеченной пирамиды с углом наклона граней к вертикали 5-10° и размеры верхнего сечения, большие размеров нижнего сечения. 4.1.5. Применение мелкозаглубленных фундаментов в вытрамбованных (выштампованных) котлованах или траншеях ограничивается следующими грунтовыми условиями: глинистые грунты с показателем текучести 0,2 - 0,7 и песчаные грунты (пылеватые и мелкие, рыхлые и средней плотности) при залегании подземных вод от подошвы фундаментов на расстоянии не менее 1 м. 4.1.6. Применение забивных блоков ограничивается следующими грунтовыми условиями: глинистые грунты с показателем текучести 0,2-0,8 и песчаные грунты (пылеватые и мелкие, рыхлые и средней плотности) при уровне подземных вод, отстоящем от планировочной отметки не менее чем на 0,5 м. 4.1.7. Для увеличения несущей способности фундамента в вытрамбованном котловане или траншее по грунту следует при формировании котлованов (траншей) втрамбовывать в его основание щебень. 4.1.8. Столбчатые фундаменты на локально уплотненном основании на сильно- и чрезмерно пучинистых грунтах с 4.1.9. Фундаменты в вытрамбованных (выштампованных) траншеях, устраиваемые в пучинистых грунтах с 4.2. Расчет фундаментов на локально уплотненном основании 4.2.1. Фундаменты следует рассчитывать по несущей способности грунта основания исходя из условия
где N - расчетная нагрузка, передаваемая на столбчатый фундамент или 1 м ленточного фундамента;
4.2.2. Основания фундаментов, устраиваемых на пучинистых грунтах, подлежат расчету по деформациям морозного пучения грунтов. При этом наряду с требованиями п.3.2.2 должно выполняться условие
где
Расчет деформаций пучения основания выполняется в соответствии с Приложением 6. 5. УКАЗАНИЯ ПО УСТРОЙСТВУ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ НА ЕСТЕСТВЕННОМ ОСНОВАНИИ 5.1. Работы по подготовке строительных площадок должны выполняться в соответствии с требованиями СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты". Для снижения возможных деформаций от сил морозного пучения грунтов необходимо выполнять инженерно-мелиоративные мероприятия. 5.2. Для устранения замачивания грунта основания на площадках следует устраивать надежный водоотвод атмосферных вод путем своевременного выполнения вертикальной планировки застраиваемой территории. Работы по вертикальной планировке необходимо производить так, чтобы не изменять направление естественных водостоков. Площадкам следует придавать наибольший уклон (не менее 3%) для стока атмосферных вод, а насыпные грунты послойно уплотнять механизмами до плотности не менее 1,6 т/м 5.3. К разработке траншей и котлованов при устройстве мелкозаглубленных фундаментов следует приступать только после того, как на строительную площадку будут завезены фундаментные блоки и все необходимые материалы и оборудование, чтобы процесс возведения фундаментов выполнялся непрерывно, начиная от устройства котлованов и траншей и кончая обратной засыпкой пазух, уплотнением грунта и устройством отмостки. Цель такого требования - комплексно выполнять все работы, не допуская увлажнения грунтов основания. 5.4. Все работы по подготовке площадок, а также по устройству фундаментов на пучинистых грунтах, как правило, следует выполнять в летнее время. В зимнее время устройство фундаментов (особенно на пучинистых грунтах) требует повышенной культуры производства, технологичности и непрерывности всего процесса работ и приводит к удорожанию их стоимости. 5.5. При необходимости ведения работ в зимнее время грунт в местах устройства траншей и котлованов следует заранее утеплять для защиты от промерзания или произвести искусственное оттаивание. 5.6. Подготовка основания под мелкозаглубленный фундамент состоит из отрывки траншей (котлованов), устройства противопучинистой подушки (на пучинистых грунтах) или выравнивающей подсыпки (на непучинистых грунтах). При устройстве подушки непучинистый материал отсыпается слоями толщиной не более 20 см и уплотняется катками, площадочными вибраторами или другими механизмами до плотности Зачистку дна траншей допускается не производить, так как песчаные подушки выполняют роль выравнивающей подсыпки. 5.7. Траншеи для ленточных фундаментов следует отрывать узкими (0,8-1,5 м) с тем, чтобы пазухи с наружной стороны здания можно было перекрыть отмосткой и гидроизоляционным материалом. 5.8. После укладки фундаментных конструкций (или бетонирования) пазухи траншей (котлованов) должны быть засыпаны предусмотренным в проекте материалом с обязательным уплотнением. 5.9. Разравнивание и уплотнение материала подушки производится послойно. При ширине траншеи менее 0,8 м разравнивание подушки производится вручную, а уплотнение - с помощью механизмов, технические характеристики которых приведены в Приложении 7, или вручную. 5.10. При высоком уровне подземных вод и наличии на стройплощадке верховодки необходимо предусматривать меры по предохранению материала подушки от заиливания. Для этой цели обычно производят по контуру подушки обработку ее гравелистого или щебенистого материала вяжущими веществами или изолируют подушки от воздействия воды полимерными пленками. 5.11. Песчаную подушку, как правило, следует устраивать в теплое время года. В зимних условиях необходимо исключать смешивание материала засыпки со снегом и мерзлыми включениями грунта. 5.12. При устройстве мелкозаглубленных фундаментов из цементогрунта следует руководствоваться требованиями ВСН 40-88 "Проектирование и устройство фундаментов из цементогрунта для малоэтажных зданий". 5.13. Для отмостки следует применять керамзитобетон с плотностью в сухом состоянии от 800 до 1000 кг/м 5.14. С целью уменьшения глубины промерзания грунта следует предусматривать задернение участка и посадку кустарниковых насаждений, которые аккумулируют отложения снега. Уменьшение глубины промерзания может быть достигнуто применением утеплителей, укладываемых под отмостку. Для исключения замачивания утеплители могут использоваться, например, в целлофановых мешках в виде матов. 5.15. Запрещается устраивать мелкозаглубленные фундаменты на промороженном основании. В зимнее время допускается устраивать мелкозаглубленные фундаменты только при условии глубокого залегания подземных вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. 5.16. Мелкозаглубленные фундаменты в основном следует применять в зданиях без подвальных помещений. При использовании мелкозаглубленных фундаментов в зданиях с подвалами необходимо соблюдать требования, изложенные в Приложении 8. 6. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРОИЗВОДСТВУ РАБОТ ПРИ УСРОЙСТВЕ МЕЛКОЗАГЛУБЛЕННЫХ ФУНДАМЕНТОВ НА ЛОКАЛЬНО УПЛОТНЕННОМ ОСНОВАНИИ 6.1. Работы по устройству фундаментов в вытрамбованных котлованах и траншеях следует выполнять в соответствии с требованиями главы СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты". 6.2. Вытрамбовывание полости в основании производится с помощью навесного оборудования, состоящего из трамбовки, направляющей штанги или рамы, обеспечивающих падение трамбовки строго в одно и то же место; каретки, с помощью которой трамбовка передвигается по направляющей штанге или раме. 6.3. Грузоподъемность механизмов, используемых для вытрамбовывания котлованов, должна быть не менее чем в 2,5 раза больше веса трамбовки. 6.4. При устройстве фундаментов в вытрамбованных котлованах необходимо соблюдать следующие требования: - бетонирование фундаментов (установка сборных элементов) должно быть закончено не позднее 1 суток после окончания вытрамбовывания; - при расстоянии в свету между котлованами до 0,8 ширины фундамента вытрамбовывание производится через один фундамент, а пропущенных фундаментов - не менее чем через 3 суток после бетонирования предыдущих. Примечание. Для предотвращения обрушения стенок готовых котлованов при вытрамбовывании следующих следует применять крепление из инвентарных металлических коробов, повторяющих форму и размеры котлованов и оснащенных системой для поворота их стенок с целью снижения усилий, необходимых для извлечения коробов из котлованов. 6.5. После вытрамбовывания котлованов (траншей) в них укладывается враспор монолитный бетон класса не ниже В15 или устанавливаются с добивкой сборные элементы, имеющие размеры, несколько превышающие размеры котлованов. 6.6. Укладка бетонной смеси и ее уплотнение выполняются в соответствии с проектом производства работ, типовыми технологическими картами и требованиями главы СНиП 3.03.01-87. Бетонная смесь в котлован подается равномерными слоями толщиной, равной 1,25 рабочей части глубинного вибратора. Осадка конуса бетонной смеси должна быть 3-5 см. Монтаж и устройство верхнего строения начинается после достижения бетоном 70% проектной прочности. 6.7. Выштамповывание котлованов и траншей осуществляется с помощью сваебойных агрегатов, путем погружения в грунт и последующего извлечения из него металлических штампов, имеющих те же размеры, что и возводимые фундаменты. При устройстве фундаментов необходимо соблюдать требования п.п. 6.4-6.6. 6.8. При вытрамбовывании (выштамповывании) котлованов или траншей, забивке блоков в зимнее время допускается промерзание грунта с поверхности на глубину не более 30 см. 6.9. При промерзании грунта на глубину более 30 см перед началом работ по вытрамбовыванию (выштамповыванию) котлованов или траншей следует производить оттаивание грунта на всю толщину промерзания на площади диаметром, равным 3 размерам трамбовки (штампа) в среднем сечении. Для ленточных фундаментов ширина пятна оттаянного грунта должна быть равной 3 размерам поперечного сечения фундамента в среднем сечении, длина - сумме длины фундамента и удвоенной ширины пятна оттаивания. 6.10. После вытрамбовывания (выштамповывания) котлованов или траншей до проектной отметки они должны закрываться утепленными крышками. Талое состояние грунта на стенках и дне полостей должно сохраняться до бетонирования фундаментов. 6.11. При глубине промерзания грунта более 30 см погружение забивных блоков осуществляется в следующей последовательности: - бурение лидерных скважин на глубину, равную толщине мерзлого слоя грунта; диаметр скважин принимается на 10-20 см больше ширины верхнего обреза блока. Дальнейшая последовательность погружения блоков устанавливается с учетом свойств грунта основания: а) для слабых глинистых грунтов с показателем текучести 0,6 и более и рыхлых водонасыщенных пылеватых песков: - засыпка скважины песком крупным или средней крупности; - установка блока на точку погружения; - забивка блока до проектной отметки; б) для песков средней плотности и глинистых грунтов твердой, полутвердой и тугопластичной консистенции: - установка блока на точку погружения; - забивка блока на 0,5-0,7 проектной глубины; - засыпка песка средней крупности или крупного в пространство между стенками скважины и погружаемым блоком; - добивка блока до проектной отметки. Примечание. В случае б) первоначальная забивка блоков производится на большую глубину в более прочных грунтах, на меньшую - в более слабых. 6.12. После бетонирования фундаментов в вытрамбованных (выштампованных) полостях, забивки блоков, грунт вокруг них следует утеплять на весь период производства работ. Приложение 1 Рекомендуемое ОПРЕДЕЛЕНИЕ РАСЧЕТНОЙ ПРЕДЗИМНЕЙ ВЛАЖНОСТИ ГРУНТА В условиях глубокого залегания подземных вод Значение расчетной предзимней влажности определяется по формуле
где
Продолжительность периода
где К - коэффициент фильтрации, м/сут. Ориентировочные значения Данные о количестве осадков, мм, выпадающих в Московской области
Приложение 2 Рекомендуемое ВЫБОР ТИПА МЕЛКОЗАГЛУБЛЕННОГО ФУНДАМЕНТА 1. Предварительный выбор типа мелкозаглубленного фундамента для грунтовых условий Московской области (рис. 1, табл. 1) следует выполнять в соответствии с табл. 2. 2. Из нескольких возможных типов фундамента должен приниматься наиболее реализуемый в конкретных условиях строительства с учетом наличия необходимых средств механизации и оборудования. Таблица 1 Характерные типы грунтовых условий на территории Московской области
Рис. 1. Схематическая карта грунтовых условий Московской области. Таблица 2 Рекомендации по выбору типа мелкозаглуленного фундамента в пучинистых грунтах
d - глубина заложения фундамента, м;
Приложение 3 Рекомендуемое
ПРИМЕРЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ МЕЛКОЗАГЛУБЛЕННЫХ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ 1. Для обеспечения совместной работы элементов мелкозаглубленных ленточных фундаментов следует применять конструктивные решения, приведенные на рис. 1. 2. При строительстве панельных зданий на грунтах с расчетным сопротивлением R 3. При строительстве панельных зданий на грунтах с расчетным сопротивлением R<0,15 МПа цокольные панели шириной менее 40 см следует устанавливать на мелкозаглубленные фундаменты из сборных железобетонных элементов (рис. 3). При 4. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с 0,05 < 5. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с 6. При строительстве на пучинистых грунтах (при 7. При устройстве монолитных ленточных фундаментов следует, как правило, применять фундаментные ленты конструкции Мосгипронисельстроя (табл. 3), заполняемые бетоном; при 8. Для уменьшения затрат на устройство фундаментов силами застройщиков следует применять фундаменты из местных строительных материалов, возводимые без привлечения подъемно-кранового оборудования (рис. 5). Рис. 1. Конструктивные решения соединений элементов мелкозаглубленных ленточных фундаментов: а) сборно-монолитный фундамент из железобетонных блоков с выпусками арматуры; б) фундамент из бетонных блоков с армопоясами; в) фундамент из бетонных блоков с железобетонным поясом; г) монолитный железобетонный фундамент. 1 - монолитный бетон; 2 - сборные железобетонные блоки с выпусками арматуры; 3 - армированные пояса; 4 - железобетонный пояс; 5- монолитный железобетон. Рис. 2. Примеры использования цокольных панелей в качестве мелкозаглубленных фундаментов: а) сборная панель; б) монолитная панель. Рис. 3. Вариант мелкозаглубенного фундамента из сборных элементов Рис. 4. Вариант мелкозаглубленного фундамента под кирпичный дом при грунтах с Таблица 1 Номенклатура фундаментных плит
Таблица 2 Фундаментные блоки серии 1.110.1-1п
Таблица 3 Номенклатура фундаментных лент
Продолжение таблицы 3
Рис. 5. Конструктивные решения фундаментов жилых домов, возводимых силами застройщиков 1. Для непучинистых и слабопучинистых грунтов 2. Для среднепучинистых грунтов 3. Для сильнопучинистых грунтов Область применения: 1.1 - 1-2-этажные деревянные здания, 1-этажные здания со стенами из мелкоштучных материалов; 1.2-3.3 - 1-2-этажные здания со стенами из любого материала Условные обозначения: 1 - песок средней крупности, крупный; 2 - щебень (гравий, кирпичный бой) с проливкой раствором; 3 - выравнивающая бетонная подготовка; 4 - монолитный железобетонный фундамент; 5 - бутовая кладка (бутобетон); 6 - фундамент из красного кирпича; 7 - цоколь (кирпич, мелкие бетонные блоки); 8 - стена из мелкоштучных материалов; 9 - гидроизоляция; 10 - засыпка керамзитом (грунтом); 11 - замок из перемятой глины; 12 - подсыпка; 13 - армированный пояс. Приложение 4 Рекомендуемое
РАСЧЕТ ПОДЪЕМА И ОТНОСИТЕЛЬНОЙ ДЕФОРМАЦИИ ПУЧЕНИЯ ОСНОВАНИЯ ПОД ФУНДАМЕНТОМ 1. Расчет выполняется в следующей последовательности: а) производится расчет фундамента по устойчивости на воздействие касательных сил морозного пучения; б) при предварительно принятых значениях глубины заложения фундамента и толщины подушки из непучинистого материала определяется расчетная величина подъема ненагруженного основания в) определяются температурный режим и динамика сезонного промерзания грунтов основания, на основе которых рассчитывается удельная нормальная сила пучения; г) вычисляется величина подъема основания под фундаментом с учетом давления под его подошвой д) рассчитывается относительная деформация пучения основания. 2. В соответствии с условием устойчивости фундамента расчет его на действие касательных сил пучения производится по формуле:
где m - коэффициент условий работы основания по боковой поверхности фундамента, принимаемый: при засыпке пазух траншей (котлованов) местным пучинистым грунтом, равным 1; при засыпке пазух шириной 20, 40 и 60 см непучинистым материалом, равным соответственно 0,6; 0,45 и 0,35;
N - расчетная постоянная нагрузки, кН, от здания, включая вес фундамента; n - коэффициент перегрузки, принимаемый 0,9. 3. Расчетное значение удельной касательной силы пучения
где
В случае, если условие (1) не соблюдается, необходимо принять противопучинные мероприятия, в том числе увеличение ширины пазух траншеи (котлована), засыпаемых непучинистым материалом; обработка боковых поверхностей фундамента пластическими смазками, уменьшающими касательные силы пучения и др. 4. Подъем ненагруженного основания
где
5. Удельная нормальная сила пучения грунта для ленточного фундамента
для столбчатого фундамента
где b,u - соответственно ширина подошвы ленточного и периметр подошвы столбчатого фундаментов, м;

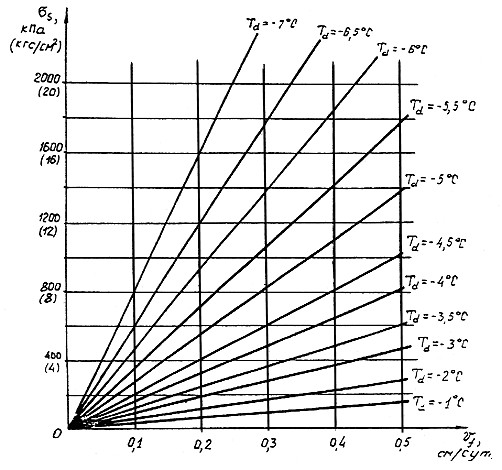

Скорость перемещения грунта
где
Расчетная отрицательная температура грунта (
при где
6. Подъем основания фундамента при промерзании пучинистого грунта под его подошвой с учетом передаваемого на грунт давления от здания определяется по формуле
где Р - давление под подошвой фундамента от внешней нагрузки, кПа;
Таблица 1 Схемы расчета подъема ненагруженного основания фундамента
Примечания: 1. Значение 2. z - наименьшее расстояние, м, от границы сезонного промерзания Рис. 1. Значение сопротивления смещению пучинистого грунта относительно подошвы фундамента 7. Относительная деформация пучения основания с учетом жесткости конструкций определяется по формуле
где q - расчетная нагрузка на основание, кН/м; L - длина фундамента здания (отсека здания), м. Остальные значения те же, что и в пп. 5 и 6. Таблица 2 Значения коэффициента
8. В том случае, когда условия (3.1), (3.2) не выполняются, принимается большая глубина заложения фундамента с повторным расчетом его устойчивости на воздействие касательных сил пучения (1), большая толщина подушки, увеличивается жесткость стены путем устройства железобетонных или армированных поясов, выполняются инженерно-мелиоративные, тепловые и химические мероприятия, направленные на уменьшение влажности окружающего фундамент грунта и глубины его промерзания. Выбор того или иного мероприятия или совокупности их зависит от конкретных условий строительства. Таблица 3 Значения коэффициента
Примечание. Для промежуточных значений 9. Максимальные значения изгибающего момента М, кН.м, и поперечной силы F, кН, возникающих в системе фундамент-стена здания, определяются по формулам

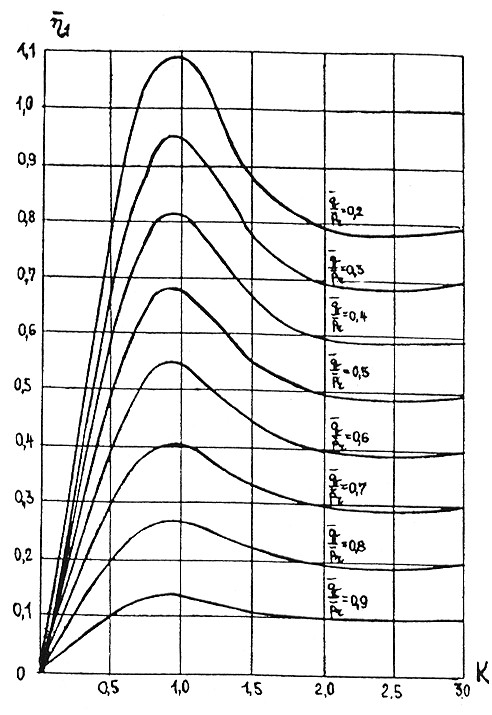

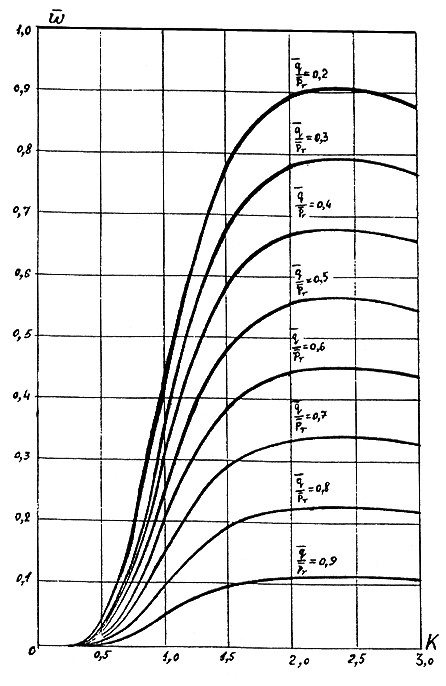

где Входящие в формулы (12, 13) коэффициенты Рис. 2. Зависимость Рис. 3. Зависимость Рис. 4. Зависимость 10. Изгибающие моменты и поперечные силы в отдельных конструктивных элементах (фундамент, цоколь, стена, пояс) определяются по формулам
где
11. Силы
где 12. По найденным внутренним усилиям в соответствии с требованиями глав СНиП 2.03.01.84 "Бетонные и железобетонные конструкции", СНиП II-22-81 "Каменные и армокаменные конструкции" производится расчет на прочность мелкозаглубленного ленточного или фундаментальной балки столбчатого фундамента, а также конструктивных элементов стены. 13. Учитывая знакопеременный характер деформаций оснований из пучинистых грунтов (подъем в период промерзания грунта и осадка при его оттаивании), железобетонные элементы следует армировать в верхней и нижней частях сечений. Приложение 5 Рекомендуемое МЕТОДИКА РАСЧЕТА ПОКАЗАТЕЛЯ ГИБКОСТИ КОНСТРУКЦИЙ ЗДАНИЯ 1. Показатель гибкости конструкций здания К определяется по формуле
где С - коэффициент жесткости основания при пучении грунта, кН/м L - длина стены здания (отсека), м; для оснований ленточных фундаментов
для оснований столбчатых фундаментов Здесь
2. Приведенная жесткость на изгиб поперечного сечения конструкций здания в системе фундамент-цоколь-пояс усиления-стена, кН·м
где 3. Жесткость на изгиб, кН · м
где
Жесткость на изгиб фундамента, состоящего из блоков, не связанных между собой, принимается равной нулю. Если цоколь является продолжением фундамента или обеспечена их совместная работа, цоколь и фундамент следует рассматривать как единый конструктивный элемент. При отсутствии поясов усиления 4. Жесткость на изгиб, кН·м
где
Момент инерции поперечного сечения стены определяется по формуле
где Площадь поперечного сечения стены определяется по формуле
где Расстояние от центра тяжести приведенного поперечного сечения стены до ее нижней грани определяется по формуле
5. Расстояние от главной центральной оси поперечного сечения фундамента до условной нейтральной оси системы фундамент-цоколь-пояс усиления-стена определяется по формуле где
6. Жесткость на изгиб, кН·м
где m - число связей между панелями;
в которой n - число конструктивных элементов в системе фундамент-стена. Приложение 6 Рекомендуемое РАСЧЕТ ФУНДАМЕНТОВ НА ЛОКАЛЬНО УПЛОТНЕННОМ ОСНОВАНИИ 1. При проектировании фундамента на локально уплотненном основании следует определить его несущую способность по грунту и выполнить расчет по деформациям пучения. 2. Расчетная несущая способность фундамента на локально уплотненном основании по грунту определяется по формуле где
3. Расчетная несущая способность подошвы фундамента определяется по формуле где R- расчетное сопротивление грунта под подошвой фундамента, кПа, определяемое по графикам и таблице (рис. 1);
Примечания: 1) Для глинистых грунтов значение R определяется в зависимости от средневзвешенного значения степени влажности 2) При глубине заложения подошвы фундамента 0,5 м приведенные на рис. 1 значения R умножаются на коэффициент 0,65; при глубине заложения подошвы фундамента 1 м - на коэффициент 0,9; при промежуточных значениях глубины значения R принимаются по интерполяции. 4. Расчетная несущая способность боковой поверхности столбчатых фундаментов определяется по формуле
где
А - площадь боковой поверхности грани фундамента, м V - равнодействующая давления грунта на одну грань фундамента, кН, определяемая для однородного однослойного основания по формуле где d - глубина заложения подошвы фундамента, м;
5. Расчетная несущая способность поверхности 1 м ленточного фундамента в вытрамбованной (выштампованной) траншее определяется по формуле
где При определении V по формуле (4) коэффициент а) б)

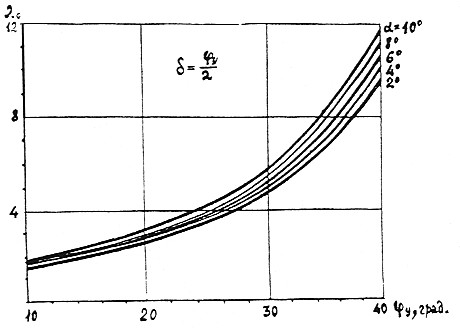

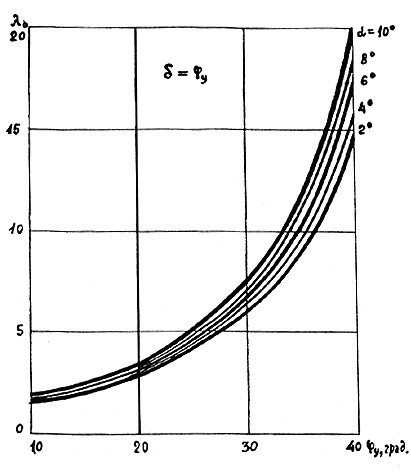

Рис 1. Значения расчетного сопротивления R под подошвой фундаментов на уплотненном основании, погруженных на глубину 1,2 м в грунт: а) глинистый; б) песчаный. Рис. 2. Графики для определения коэффициента Рис. 3. Графики для определения коэффициента 6. При многослойном основании расчетная несущая способность боковой поверхности фундамента определяется суммированием нагрузок, воспринимаемых участками боковой поверхности на контакте с этими слоями: для столбчатого фундамента
для ленточного фундамента
где n - число слоев на контакте с боковой поверхностью фундамента;
Таблица 1
7. При двухслойном основании равнодействующая давления в слое № 1 определяется по формуле (4), а в слое № 2 - по формуле где
8. При трехслойном основании равнодействующая давления грунта в слое № 2 определяется по формуле (9), при этом вместо Равнодействующая давления грунта в слое № 3 определяется по формуле в которой параметры 9. Подъем фундамента силами пучения определяется по формуле где
N - расчетная нагрузка на фундамент, кН (для второй группы предельных состояний),
10. Сила пучения, действующая на фундамент, определяется по формуле где
11. Удельная нормальная сила пучения грунта
где при при
12. Относительная деформация пучения основания определяется в соответствии с п. 7 Приложения 4; при вычислении показателя гибкости К следует принимать: для ленточных фундаментов 13. Внутренние усилия в системе фундамент (фундаментальная балка) - стена здания и в отдельных конструктивных элементах определяются согласно пп. 9, 10, 11 Приложения 4 с учетом п. 12. 14. При расчете конструкций на прочность следует руководствоваться пп. 12, 13 Приложения 4. 15. Условие (4.2) считается выполненным, если
где Приложение 7 Рекомендуемое Машины и механизмы для уплотнения грунтов

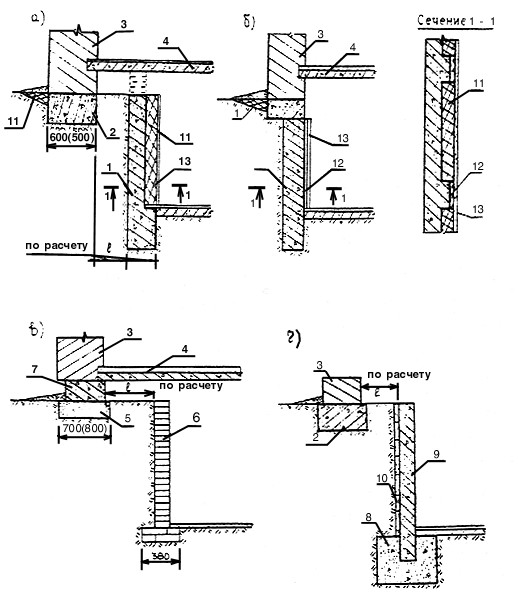

Приложение 8 Рекомендуемое ТРЕБОВАНИЯ К СТЕНАМ ПОДВАЛОВ 1. Для полного исключения влияния фундамента на стену подвала необходимо последнюю располагать на расстоянии 2. Стену подвала допускается располагать в непосредственной близости от фундамента (рис. 1, а; 1, в; 1, г) или совмещать с фундаментом (рис. 1,б; 1, в; 1, г). В этих случаях ее следует рассчитывать на прочность. 3. При устройстве монолитных стен подвалов способом "стена в грунте" работы должны производиться в следующей последовательности: - в местах предусмотренного проектом расположения стен подвала в основании нарезаются щели шириной 15... 25 см с помощью баров, щелерезов или дискофрезерных машин (при необходимости стенки щелей крепятся бентонитовым раствором); - в щелях устанавливаются звенья инвентарной П-образной опалубки, позволяющей при бетонировании сформировать в стенах ребра жесткости; - в местах расположения ребер устанавливаются доски толщиной 30... 40 мм с забитыми в них гвоздями, обращенными в сторону щелей; - наружные грани щелей обрабатываются водостойким полимерным материалом, или устраивается завеса из рулонной гидроизоляционной пленки; - в щели устанавливаются арматурные каркасы; - производится бетонирование стен; - после твердения бетона под прикрытием стен производится разработка грунта в пределах подвала; - извлекается опалубка; - пространство между ребрами стены заполняется теплоизоляционным материалом; - к доскам на ребрах стен подвала с помощью шурупов крепятся листы сухой штукатурки, оргалита или деревянные щиты. Рис. 1. Конструкции стен подвала 1 - монолитная железобетонная стена подвала с утеплителем; 2 - мелкозаглубленный фундамент; 3 - наружная кирпичная стена; 4 - железобетонная плита перекрытия; 5 - песчаная подушка; 6 - кирпичная кладка; 7 - незаглубленный фундамент; 8 - фундамент из монолитного бетона; 9 - стойки из железобетона или древесины (брус, кругляк); 10 - щиты из досок; 11 - утеплитель; 12 - доска; 13 - сухая штукатурка. 4. При совмещении стены подвала с фундаментом конструктивные элементы должны быть жестко соединены между собой. 5. При монтаже стен подвала из сборных ребристых панелей следует жестко соединять их между собой и обеспечить водонепроницаемость стыковых соединений. 6. Для гидроизоляции фундаментов и стен подвалов, защиты их от коррозии следует применять материалы в соответствии с Приложением 9. Приложение 9 Рекомендуемое МАТЕРИАЛЫ ДЛЯ ГИДРОИЗОЛЯЦИИ И АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СТЕН ПОДВАЛОВ И ФУНДАМЕНТОВ 1. Гидроизоляция стен подвалов и фундаментов При устройстве стен подвалов и фундаментов необходимо обеспечивать надежную защиту их от подземных вод, которая достигается путем использования эффективных гидроизоляционных материалов, в том числе; 1.1. Мастика пленкообразующая клеящая "Гекопрен" (изготовитель АОЗТ "Смолл", г. Москва), выпускается в готовом виде: напыляется, наливается, приклеивается; удовлетворяет строительным и экологическим требованиям (ГОСТ PRu.9001.1.4.0217). 1.2. Наплавляемый битумно-полимерный "Изопласт-К" (изготовитель АОЗТ "Киришинефтеоргсинтез"), выпускается в рулонах с крупнозернистой или чешуйчатой подсыпкой с лицевой стороны и полимерной легкоплавкой пленкой с нижней стороны полотна - для верхнего слоя ковра (ГОСТ PRu 9001.1.4-0179). 1.3. Рулонный наплавляемый битумно-полимерный "Изопласт-II" с мелкозернистой подсыпкой или полимерной легкоплавкой пленкой с лицевой стороны и полимерной легкоплавкой пленкой с нижней стороны полотна (ГОСТ PRu 9001.1.4-0180). 1.4. Материал "Крома" (изготовитель АООТ "Крома", г. Рыбинск), выпускается в рулонах, состоит из основы (стеклоткань, стеклохолст, ткань или холст), покрытой с двух сторон слоем битумно-вяжущего (битум, минеральный наполнитель и модифицирующие добавки) - ГОСТ PRu 9001.1.4-0103. 1.5. Вулканизированная пленка ЕРДМ (США, Бельгия), выпускается в рулонах, соответствует ГОСТ 2678-94. 1.6. Мембраны Centriflex РСС (Московский филиал голландской фирмы Драй Воркс Интернешнл) - защитное покрытие, эластичное (за счет присутствия акрилатов), на минеральной основе, наносится в 3 слоя обшей толщиной 3-4 мм, обладает хорошей адгезией к мокрой поверхности бетонной конструкции, долговечно (единый Европейский сертификат ISO-901). 1.7. Мембрана Centriflex FC (Московский филиал голландской фирмы Драй Воркс Интернешнл), покрытие на латексно-битумной основе, пластичное; наносится вручную или насосом на сухую поверхность бетона, общая толщина покрытия 3 мм, покрытие долговечно (единый Европейский сертификат ISO-901). 1.8. Ватерплаг (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - быстросхватывающийся состав (смесь гидравлических цементов, кремнистых наполнителей и пластифицирующих добавок) - единый Европейский сертификат ISO-901. 1.9. Торосил (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - смесь портландцементов, отсеянного кремнезема и различных добавок; после перемешивания с питьевой водой или со смесью Акрил 60 и питьевой водой до консистенции строительного раствора легко наносится с помощью специальной кисти Торо, щетки или установки для набрызга (единый Европейский сертификат ISO-901). 1.10. Торосил FС (фирма "THORO N.V.", представленная в г. Москве АО "Триада-Холдинг") - водонепроницаемое покрытие на цементной основе; порошок представляет собой смесь портландцементов, кремнезема и активных добавок; после перемешивания с питьевой водой до консистенции строительного раствора легко наносится на влажную поверхность бетона с помощью кисти Торо, щетки или установки для набрызга (единый Европейский сертификат ISO-901). 2. Антикоррозионная защита стен подвалов и фундаментов 2.1. Защиту от коррозии стен подвалов и фундаментов следует осуществлять применением коррозионно-стойких материалов и выполнением конструкционных требований (первичная защита), а также использованием вторичных способов защиты (нанесение изоляционных покрытий, пропитка бетона, применение электрохимических методов защиты). 2.2. Степень агрессивного воздействия грунтов оценивается по СНиП 2.03.11-85 ниже уровня подземных вод как для жидкой среды, а выше уровня подземных вод - по табл. 1; она может быть слабоагрессивной, среднеагрессивной и сильноагрессивной. 2.3. При проектировании железобетонных конструкций для эксплуатации в агрессивных грунтовых условиях следует нормировать толщину и проницаемость защитного слоя бетона, а также ширину раскрытия трещин (табл. 2) - первичная защита. 2.4. Для бетонных и железобетонных подземных конструкций (стен подвалов и фундаментов) необходимо применять следующие материалы: - портландцемент, шлакопортландцемент - ГОСТ 10178-76; - сульфатостойкий цемент - ГОСТ 22266-76; - песок кварцевый - ГОСТ 10268-80 (отмучиваемых частиц не более 1 %); - крупный заполнитель из изверженных пород марки не ниже 800 и осадочных пород марки не ниже 600 - ГОСТ 10268-80. 2.5. При проектировании антикоррозионной защиты подземных конструкций следует учитывать степень агрессивности среды, а также толщину конструкций (табл. 3). 2.6. Для повышения стойкости бетонных и железобетонных конструкций в агрессивных условиях эксплуатации рекомендуется использовать химические добавки, снижающие проницаемость бетона и повышающие его химическую стойкость. Таблица 1 Оценка степени агрессивности воздействия грунтов выше уровня подземных вод
Примечания. 1. Показатели агрессивности по содержанию хлоридов учитываются только для железобетонных конструкций независимо от марки бетона по водонепроницаемости. При одновременном содержании сульфатов их количество пересчитывается на содержание хлоридов умножением на 0,25 и суммируется с содержанием хлоридов. 2. Показатели агрессивности по содержанию сульфатов приведены для бетона марки по водонепроницаемости W4. При оценке I степени агрессивного воздействия на бетон марки по водонепроницаемости W6 показатели следует умножить на 1,3; для бетона марки по водонепроницаемости W8 - на 1,7. Таблица 2 Требования к железобетонным конструкциям при воздействии агрессивных сред
___________________ *- Над чертой - категория требований к трещиностойкости, под чертой - допустимая ширина непродолжительного и продолжительного (в скобках) раскрытия трещин.
Таблица 3 Защита наружных поверхностей подземных бетонных и железобетонных конструкций
Примечание: Необходимость гидроизоляции от увлажнения неагрессивными водами подземных бетонных и железобетонных конструкций определяется по специальным нормативным документам. Гидроизоляционные покрытия могут одновременно служить средством защиты конструкций от коррозии, если они обладают необходимой химической стойкостью в агрессивных средах. Поделитесь этой записью или добавьте в закладки |
|
