	УДК 621.914.22.025.7(083.74)	Группа Г23 2220-1500
	ГОСУДАРСТВЕННЫЙ СТАНДАРТ       СОЮЗА ССР ■вяямншншннвамашвявивнвпвзшв1ва1пин11шнняш» ФРЕЗЫ КОНЦЕВЫЕ ДИАМЕТРОМ ОТ 10 ДО 20 мм                                      ГОСТ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ,                              * ^^ 1 ОСНАЩЕННЫЕ ВИНТОВЫМИ ТВЕРДОСПЛАВНЫМИ            90 ^Чв___7^ ПЛАСТИНАМИ                                             -WUtlU *> Конструкция и размеры                                               Взамен
	Pintle end mills with spiral carbide blades of 10—20 mm diameter. Construction and dimensions	MH 4162—62; MH 4163—62
	Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1975 г. № 512 срок действия установлен с 01.01. 77

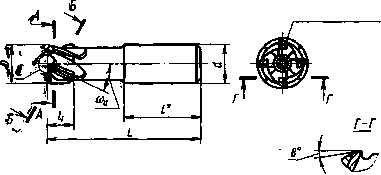

	до 01. 01. 82 Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на концевые фрезы, оснащенные винтовыми твердосплавными пластинами, предназна­ченные для обработки стали, чугуна и бронзы, а также труднооб­рабатываемых сталей и сплавов. В стандарте учтены рекомендации СЭВ по стандартизации PC 1319—68 и стандарта СЭВ СТ 60—74. 2.  Конструкция и размеры фрез диаметром 10 и 12,5 мм долж­ны соответствовать указанным на черт. 1 и в таблице, диаметром 16 и 20 мм — на черт. 2 и в таблице.
	Издание официальное                                                               Перепечатка воспрещена Переиздание. Ноябрь 1976 г.

	ГОСТ 20536—75 Стр. 2
	Угол подточки зубьев на торце
	5°
	■S >	Число зу&ье?! Z
			в-в
	Размер для справок.

	Стр. 3 ГОСТ 20536—75
	Число зу5ье6 Z.
	А-А			в-д
	■ eV
				Б-6
	Центр фрезы /
	Размер для справки.
	Черт. 2
	Р аз м е р ы в мм Обозначения фрез 1 с D L d / <i Число зубьев z Угол нак­лона зубь­ев фрезы на наруж­ном диа­метре О) н Пластина по ГОСТ 2209-69 2220-0501 -------- 10,0 70 10,0 40 14 2 20° 2220-0502 12,5 80 12,5 45 24° 3635 2220-0503 16,0 90 16,0 48 13 3 30° 2220-0504 20,0 20,0 50 12 4 36°

	ГОСТ 20536—75 Стр. 4
	Пример условного обозначения фрезы диаметром 0 = 12,5 мм: Фреза 2220-0502 ГОСТ 20536—75 3.  Конструктивные элементы и геометрические параметры фрез указаны в рекомендуемом приложении. 4. Технические требования — по ГОСТ 20539—75.

	Стр. 5 ПРИЛОЖЕНИЕ к ГОСТ 20536—75 Рекомендуемое КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

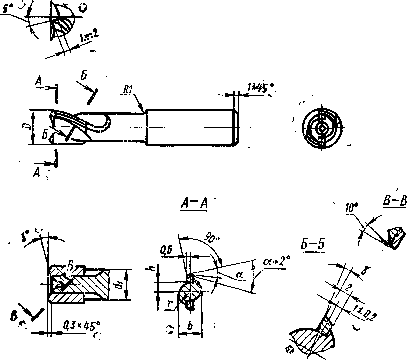

	1. Конструктивные элементы фрез диаметром 10 и 12,5 мм должны соответ­ствовать указанным на черт. 1 и в табл. 1, диаметром 16 и 20 мм — на черт. 2 и в табл. 2. Угол подточки зубьев на торце
	Черт. 1

	Таблица 1 Размеры в мм
	D *х h (пред. откл. ±0,2) г ь Угол наклона гнезда под пластину 10,0 9 1,5 3,0 8 13° 12,5 10 2,5 3,5 9 18°
	А?:
						у^щ£У »у
	Б>/
	-А-А
		Б-6
		'д            т
						г-г		Д-Д
							50°
				12е
			НД^7 ^^
	* Размер для справки.
	Черт. 2

	Стр. 7
	Таблица 2
	Размеры в мм
	D л «1 h (пред. откл. ±0,2) \ * Угол наклона гнезда под пластину 16 14 4 4,5 3,5 6 25° 20 18 5 6,5 4,0 7 31°
	2. Геометрические параметры фрез должны соответствовать указанным •на черт. 1 и 2 и в табл. 3. Таблица 3
	Обрабатываемый материал Механические свойства т а Форма заточки Сталь углеродистая и легированная <зпч<75 МПа (кгс/мм3) 5° 17° Чугун HBN<200 I Бронза НВ^140 Сталь углеродистая и легированная апч=75...П0 МПа (кгс/мм2) 0° 17° Чугун НВ>200 II Бронза НВ>140 Сталь углеродистая и легированная опч>110 МПа (кгс/мм2) -5° + 15° III Жаропрочные стали и сплавы —
