Taper shank end mills with spiral carbide blades of 12,5—50 mm diameter. Construction and dimensions
ГОСТ 20537-75
Взамен
MH 4164—62 и
ГОСТ 8720—69 в части
типа 2 исполнения 1
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1975 г. № 512 срок действия установлен
с 01.01. 77
до 01. 01. 82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на концевые фрезы, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.
В стандарте учтены рекомендации СЭВ по стандартизации PC 1319—68.
2. Конструкция и размеры фрез диаметром 12,5 мм должны соответствовать указанным на черт. 1 и в таблице.
3. Конструкция и размеры фрез диаметром от 16 до 50 мм должны соответствовать указанным на черт. 2 и в таблице.
Издание официальное •
Перепечатка воспрещена
Яереишдапие. Ноябрь IffS г.
Стр. 2 ГОСТ 20537—75

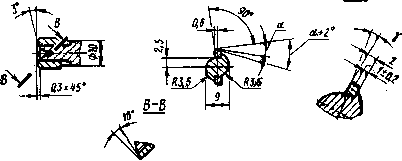

Угол подточки
зубьев
на торце
&
\ Ч&
КщсМорзе
Чиш зу&ьеВ 1=2
У
i-r"T
"5*
J
<%
/1
I
Л-Л
Б-В
В-В
зЧ/
ю°
'."> \ Центр фрезы
Черт. 1
ГОСТ 20537—75 Ci*. 3

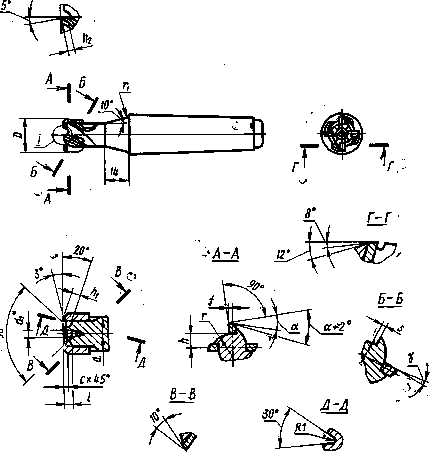

А Б Конус Морзе
"too j^fcg^ Z
^i i
Г^Т
г-г
Л-А
... Я
>
,-\£'
Б-Б
fV
5-5
У_ещр фрезы_]
/^
Черт. 2
Размерыв мм
Обозначение фрез
Приме няемость
D
L
/
Конус Морзе
Число зубьев г
Угол наклона зубьев фрезы по наружному диаметру шн
Номер пластинок по ГОСТ 2_09-69
2223-0501
12,5
115
14
2
2
24°
2223-0502
16,0
120
13 12
3
30°
3635
2223-0503
20.0
135
3
4
36°
2223-0504
25,0
1С0
20
4
3639
2223-ОсОЗ
32,0
19
40°
3601
2223-0506
40,0
190
24
5
6
34°
3603
2223-0507
50,0
22
40°
Примерусловногообозначенияфрезы диаметром Z)=20 мм:
Фреза 2223-0503 ГОСТ 20537—75
4. Конструктивные элементы фрез указаны в рекомендуемом приложении.
5. Геометрические параметры фрез — по ГОСТ 20536—75.
6. Технические требования — по ГОСТ 20539—75.
Стр. 5
ПРИЛОЖЕНИЕ к ГОСТ 20537—75 Рекомендуемое
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ФРЕЗ
Конструктивные элементы фрез диаметром D=12,5 мм должны соответствовать указанным на черт. 1, диаметром от 16 до 50 мм — на черт. 2 и в таблице.
Угол подточки зубьев на торце
SO'
Б
fr
^1
А-А'
5-5
Черт. 1
. 6
/ .
Для I) от 25 до hOMM'l
Для д=50мм
* Размер для справок.
Черт. 2
Стр. 7
Размерыв мм
D
d
dx
<*2
1
'i
с
h (пред. откл. ±0,2)
Ai
16
14
4,0
—
2,5
—
0,6
4,5
3,5
20
18
5,0
6,5
4,0
25
22
3,5
0,8
7,0
5,0
32
29
6,4
8,5
6,5
40
36
—
20
—
6
1,0
12,0
8,0
50
46
28
17,0
10,0
Продолжение
D
Л2
г
ri
f
S
(пред. откл. ±0,2)
Угол наклона гнезда под пластинку
61
1,5
6
1
1,0
1,0
25°
20
7
ЗГ
25
8
1,5
1,5
29°
32
10
2,0
1,8
33°
40
2,0
15
2
2,5
2,2
28°
50
20
—
35°
