УДК 621.887.6-45 :006.354 Группа Г11 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА ПРУЖИННЫЕ УПОРНЫЕ ПЛОСКИЕ ВНУТРЕННИЕ ЭКСЦЕНТРИЧЕСКИЕ И КАНАВКИ ДЛЯ НИХ Конструкция и размеры Retaining spring flat eccentric rings for bores and grooves for them. Construction and dimensions.	ГОСТ 13943-86

ОКП 45 9830

Срок действия Несоблюдение стандарта преследуется по закону		с 01.01.88 до 01.01.93

1. Настоящий стандарт распространяется на пружинные упорные плоские внутренние эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей в отверстиях диаметром от 8 до 320 мм. 2. Конструкция и размеры колец и канавок для них должны соответствовать указанным на чертеже и в таблице.

Издание официальное *	Перепечатка воспрещена

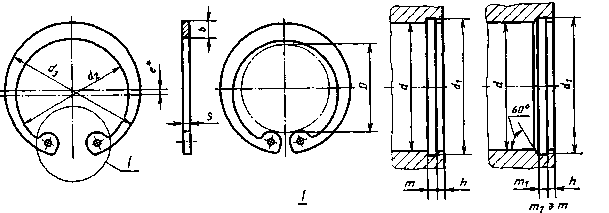

Кольцо 8с8о$однаН состоянии	Кольцо, сжатое • для у£танвёки	Вариант исполнений канаЁки при одна сторон ней ' осеёой нагрузке



для d £. 165мм	Варианты исполнения для d ? ЦО ■£• 165мм


li 0,5а.*		I_af0,7(b-2e)

* Размер для справок.

Разме

рыв

мм


	Кольцо												Канавка				К «0
ч2^	d₂		d,	d,	£	ь	а, не более	1 я*	г₂. не более	Г\	D, не более	е. (справ)	d,		т, (поле допуска Н13)	ft, не менее	1 2 к
Условный кольца (Д1 отверстия)	Номин,	Пред. откл.	d,	d,	£	ь	а, не более	1 я*	г₂. не более	Г\	D, не более	е. (справ)	Номин.	Пред. откл.	т, (поле допуска Н13)	ft, не менее	a Q
8	8,8	+0,36 -0.18	7,2	1.0	0,8	U	2.4	3,0 3,5	1,0	1,2	2,8	0,3	8,5	+0,09	0,9	0,6 0,75 0,9	1,68
9	9,8		7,9	1.0	0,8	1.3	2.5			1,2	3,5	0,35	9,5	+0,09	0,9		1,76
10	10,8		8,9	1.5	1,0	1,4	3,2			1,6 1,7	3,1	0,45	10,5	1 П 1 1	1,2		1,96
11	11,8		9,8			1,5 1,7 1,8	3,3	4,0			3,9	0,5	11,5				2,17
12	13,0		10,6				3,4				4,7		12,7				3,33
13	14,1		11,5				3,6			1,8	5,3		13,8				4,11
14	15,1		12,3	1.7		1,9 2,0 2,1	3,7	4,5			6,0		14,8				4,32
15	16,2		13,2				3,7	4,5			7,0		15,9			1,1	5,30
16	17,3		14,3				3,8	5,0 6.0 7.0		1,9 2,0	7,7		17,0			1,2	6,46
17	18,4	+0.42 —0,21	15,2				3,9				8,4 8,9		18,0			1,2	6,86
18	19,6		16,2	2,0		2,2	4.1				8,4 8,9		19,2	+0,21		1,5 1,8	7,86
19	20,6		17,4			2,2	4.1				9,8	0,6	20,2				9,20
20	21,8		18,4			2,3	4.2		2.0	2,5	10,6		21,4				11,0
21	22,8		19,2			2,4					11,6		22,4				11,8
22	23,8		20,2		1.2	2.5 2,6					12,6	0,7	23,4				12,7
23	24,9		21,3								13,6		24,5		1,4		13,7
24	25,9		22.1				4.4				14,2		25,5		1,4		14.5

Продолжение Размерив мм


	Кольцо												Канавка				Я
	А		йг	d_t	S	ь	а, не более	1	г₂, не более	Г\	D, не более	е, (справ)	d,		т, (поле допуска Н13)	Л, не менее	0) о о «я
з £ ««5 ё 5 ^ш^ Ч ш >а ЬС О	Номин.	Пред. откл.	йг	d_t	S	ь	а, не более	1	г₂, не более	Г\	D, не более	е, (справ)	Номин.	Пред. откл.	т, (поле допуска Н13)	Л, не менее	is
25	26,9	+0,42 —0,21	23,1	2,0	1,2 1,7	2,7	4,5	7,0	2,0	2,5 3,0	15,0	0,8	26,5	+0,21	1,4	1,8	14,7
26	28,0	+0,42 —0,21	24,0			2,8	4,7	7,0			15,6		27,5			1,8	15,5
28	30,2	+0,50 —0,25	26,0			2,9 3,0 3,2 3,3 3,4	4,8	8,0 9,0 10,0 12,0			17,4		29,5			2.1	17,2
29	31,2		27,0								18,4	0,9	30,5	+0,25			17,6
30	32,2		27,8								19,4		31,5				18,0
32	34,5		29,9	2,5			5,4			3,5 4,5 5,0	20,2		33,8			2,6	23,5
34	36,5		31,7								22,2		35,8			2,6	23,5
35	37,8		32,8								23,2		37,0			3,0	28,2
36	38,8		33,8			3,5					24,2	1,0	38,0				29,0
37	39,8		34,6			3,6 3,7	5,5				25,0		39,0				29,8
38	40,8		35,4			3,6 3,7	5,5				26,0		40,0				31,6
40	43,5	+0,78 —0,39	37,7			3,9	5,8				27,4		42,5		1.9	3,8	40,4
42	45,5		39,3			4,1	5,9				29,2		44,5				43,0
45	48,5		42,1			4,2	6,2	14,0			31,6		47,5				45,2
46	49,5		43,1			4,3	6,3				32,2	1,1	48,5				45,0
47	50,6	+0,92 —0,46	44,0			4,4 4,5	6,4				33,2		49,5				47,2
48	51,6	+0,92 —0,46	44,8			4,4 4,5	6,4				34,6		50,5	+0,30			48,2

Продолжение

Размеры в мм


	Кольцо												Канавка				ев
is^-»	А		d,	d,	s	6	а, не более	1	не более	к»	D, не более	е, (справ)	di		т, (поле допуска Н13)	ft. не менее	0» У О 2м
« Ч к 3 5 кий g л jf П 5 о	Помни.	Пред. ОТКЛ.	d,	d,	s	6	а, не более	1	не более	к»	D, не более	е, (справ)	Помин.	Пред. откл.	т, (поле допуска Н13)	ft. не менее
50	54,2	+0,92 —0,46	47,2	2,5	1,7	4,6	6,5	14,0	2,0	5,0 5,5 6,0	36,0	1,1	53,0	+0,30	1,9	3,8	60,7
52	56,2		49,4			4,7 4,8	6,7	16,0 18,0 20,0			37,6	1,3	55,0			4,5	62,9
54	58,2		51,2			4,7 4,8	6,7				39,6		57,0				64,7
55	59,2		51,8			5,0 5,1	6,8				40,4		58,0				66,4
56	60,2		52,6			5,0 5,1	6,8				41,4		59,0				67,5
58	62,2		54,4			5,2	6,9				43,2		61,0				69,6
60	64,2		56,0			5,4 5,5 5,8	7,3				44,4		63,0				72,5
62	66,2		57,8				7,3				46,4		65,0				74,7
65	69.2		60,2	3,0 3,5			7,6				48,8		68,0				78,2
68	72,5		63,9			6,1 6,2 6,4 6,6	7,8				51,4		71,0				81,7
70	74,5		65,1								53,4	1,5	73,0				84,2
72	76,5		66,7								55,4		75,0				86,1
75	79,5		69,3								58,4		78,0				90,0
78	82,5	+1,08 —0,54	74,9		2,0	6,8 7,0	8,5			6,5 7,0	60,0		81,0	+0,35	2,2		93,5
80	85,5		74,5								62,0		83,5				112
82	87,5		77.8								64,0		85,5			5,3	115
85	90,5		79.1			7,2	8,6				66,8		88,5			5,3	119

Продолжение


							Р	азме	рыв	мм
	Кольцо												Канавка				со
О) ft и «■«	А		d,	<*4	s	ь я*	а, не более	я*	*Гг.* не более	Г1	D, не более	е, (справ)	А		т, (поле допуска Н13)	ft. не менее	4» О О
Условный кольца (д! отверстия)	Номин.	Пред. откл.	d,	<*4	s	ь я*	а, не более	я*	*Гг.* не более	Г1	D, не более	е, (справ)	Номин.	Пред. откл.	т, (поле допуска Н13)	ft. не менее
88	93,5	+1,08 —0,54	81,7	3,5	2,0	7,4 7,6	8,6	20,0	2,0	7,0	69,8	1,5	91,5	+0,35	2.2	5,3	123
90	95,5		83,9			7,4 7,6	8,6				71,8	1,8	93,5				126
92	97,5		85,5			7,8 8,1	8,7				73,6		95,5				129
95	100,5		87,9			7,8 8,1	8,8			7,5	76,4		98,5				133
98	103,5		90,5			8,3 8,4	9,0				79,0		101,5				137
100	105,5		92,3			8,3 8,4	9,0				81,0		103,5				139
102	108,0		94,6		2,5	8,5 8,7	9,2	22,0 24,0			82,6		106.0	+0,54	2.8	6,0	163
105	111,0		97,2			8,5 8,7	9,2				85,6		109,0				168
108	114,0		99,8			8,9	9,5				88,0		112,0				173
ПО	116,0		102,2			9,0	10,4			8,5 10,0	88,2	2,1	114,0				176
112	118,0		104,0			9,1 9,3	10,5				90,0		116,0				179
115	121,5	+1,26 —0,63	107,1			9,1 9,3	10,5				93,0		119,0				183
120	126,5		111,3	4,0		9,7 10,0 10,2	11,0				97,0		124,0	+0.63			191
125	131,5		116,3								102,0	2.4	129,0				197
130	136,5		120,9								107,0 112,0		134,0				207
V35	141,5		125,3-			10,5 10,7	11.2				107,0 112,0		139.0				214
140	146,5		129,9			10,5 10,7	11.2				117,0		144,0				222

КЗ

£3

СО

со

-.1

СП

СЛ

Сл

4».

Условный диаметр кольца (диаметр

СП

Сл

отверстия) d

..,

Со

со

оо

-0

-J.

г»

Сл

СО

■^

СЛ

со

СО

со

--J

Сп

СЛ

Сп

СП

Сл

в.

о±

З³

ю£

СП (О

со сп

*¥

«о

СП

ГЛ

*■

*>.

•ь.

!а.

ел

Сл

ф.

со

ф.

СО

СП

со

сл

"ю

*о

«О

си

сп

со

"■-4

Сп

~-1

—

сл

Сл

со

Ф.

Со

СЛ

(л

_t .

со

СО

—*

—

►—

«о-

-0

«-J

«о

сп

со

, .

СО

§ЙР

в о

СО КЗ

КЗ

оо

««.

со

Sg^

п>

со сп

со

со 1 оо СП ~

os 1сп |сл

41 tO -~J

СЛ 1 4ь> 4ь

со colcn

СО 00

ю ю

сх

©Го

о Го 1 о

ololo

—

►о

*-■

~0.

а>

сп

Ь³

JO Сл

сл

со

Сл

со

СЛ

X о

£ S

о.

о Я

Зв

^1 ю

а &> в и

gta-

СО

го

° ^я ~ Я^я Р 3

: to

СП

Сл

сл

Сл

ф.

со

Сл)

Со

СО

со

СО

со

СО

Допускаемая осе

вая

ОС

СП

(О

оо Сл

■^1

сл

Сл оо

СО

оо

со

нагрузка,

КН

CD И

■и Е

С5>

l э п—см» 1эол

Продолжение Размеры в мм


	Кольцо												Канавка
S о. «S Н ³ «та	d₂		d, я»	*d_t*	^	ь а*	а, не более		Г1, не более	Г\	D, не более	е. (справ)	di		т, (поле допуска Н13)	ft, не менее	о «X
= «s "OH ^ и о	Помин.	Пред. откл.	d, я»	*d_t*	^	ь а*	а, не более		Г1, не более	Г\	D, не более	е. (справ)	Номин.	Пред. откл.	т, (поле допуска Н13)	ft, не менее	со 5 g m
240	249,0	+1,44 —0,72	225,2	3,0	3,0	14,0	—	32,0	—	—	211,0	2,1	246,0	+0,72	3,4	9,0	569
250	259,0	+1,62 —0,81	235,2	3,0		14,0		32,0			221,0	2,1	256,0	+0,81		9,0	593
260	271,0		243,8	3,5		16,0		36,0			227,0	2,4	268,0			12,0	825
270	281,0		253,8								237,0		278,0				860
280	291,0		263,8								247,0		288,0				889
290	301,0		273,8								257,0		298,0				920
300	311,0		283,8								267,0		308,0				951
310	321,0	+1,78 —0,89	293,8								277,0		318,0	+0,89			1000
320	331,0	+1,78 —0,89	303,8								287,0		328,0	+0,89			1018

Примечания:

1. Размеры d₃, b, I и r_t допускается корректировать при изготовлении колец.

2. Допускается в изделиях, спроектированных до 01.01.88, применять кольца с размером а большим, чем задано в таблице, если это не влияет на собираемость изделия.

3. Осевая нагрузка определена для условий:

а) рабочие кромки кольца острые;

б) углы у основания и наружная кромка канавки без скругления или фаски;

в) закрепляемая деталь установлена в отверстии без зазора;

г) прилегающая к кольцу поверхность закрепляемой детали без скругления или фаски;

д) предел прочности материала отверстия не менее 300 Н/мм².



	ГОСТ 13943—86 С. 9 Пример условного обозначения пружинного упорного плоского внутреннего эксцентрического кольца класса точности А с условным диаметром 30 мм из стали марки 6ЭГ без покрытия: Кольцо АЗО ГОСТ 13943—86 то же класса точности В, из стали марки 60С2А с кадмиевым покрытием толщиной 6 мкм хроматированным: Кольцо В30.60С2А.Кд6.хр ГОСТ 13943—86 3. Технические требования — по ГОСТ 13944—86. 4. Теоретическая масса колец приведена в справочном приложении.

С. 10 ГОСТ 13943—86

ПРИЛОЖЕНИЕ Справочное

МАССА СТАЛЬНЫХ КОЛЕЦ


Условный диаметр кольца, мм	Теоретическая масса 1000 колец, кг =>	Условный диаметр кольца, мм	Теоретическая масса 1ОО0 колец, кг =	Условный диаметр кольца, мм	Теоретическая масса 1000 колец, кг *=
8	0,14	47	6,10	120	43,0
9	0,18	48	6,40	125	44,8
10	0,29	50	0,80	130	53,5
И	0,32	52	8,00	135	54,8
12	0,36	54	8,50	140	57,0
13	0,40	55	8,80	145	59,3
14	0,43	56	8,90	150	77,4
15	0,48	58	9,10	155	80,0
16	0,51	60	9,90	160	82,8
17	0,55	62	10,3	165	85,4
18	0,67	65	10,9	170	88,0
19	0,72	68	11,4	175	105,4
20	0,76	70	11,8	180	108,6
21	0,81	72	12,2	185	112,0
22	0,85	75	12,8	190	115,4
23	1,20	78	18,6	195	118,6
24	1,31	80	19,2	200	121,8
25	1,42	82	19,6	210	140,8
26	1,53	85	20,4	215	145,6
28	1,64	88	20,8	220	148,1
29	1,69	90	21,8	225	152,1
30	1,75	92	22,3	230	156,1
32	1,85	95	23,1	240	164,2
34	1,97	98	23,8	250	170,2
35	2,50	100	24,3	260	177,0
36	2,63	102	34,4	270	185,0
37	2,73	105	36,8	280	191,6
38	2,84	108	38,0	290	198,7
40	5,00	ПО	38,8	300	205,9
42	5,40	112	39,2	310	213,2
45	5,80	115	40,9	320	220,4
46	5,90	115	40,9	320

ГОСТ 13943—86 С, 11 ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

Л. А. Коноров, канд. техн. наук; А. В. Громак; Н. А. Автухова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.86 № 4447

3. ВЗАМЕН ГОСТ 13943—68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


	Обозначение НТД, на который дана ссылка	Номер пункта
	ГОСТ 13944—86	3
