	УДк«1.М4.1-233:106.3 J4                 -                                        '■'■■* Группа Ttl ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	КОНЦЫ ШЛИФОВАЛЬНЫХ ШПИНДЕЛЕЙ С НАРУЖНЫМ БАЗИРУЮЩИМ КОНУСОМ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ Noses of grinding spindles with outside taper. Coupling dimensions	ГОСТ 2323-76*
		Вэамои ГОСТ 2323—«7

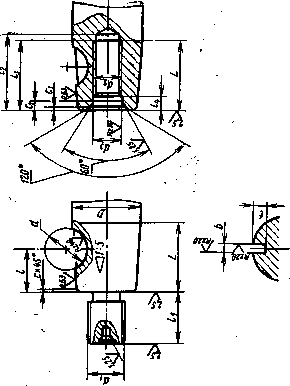

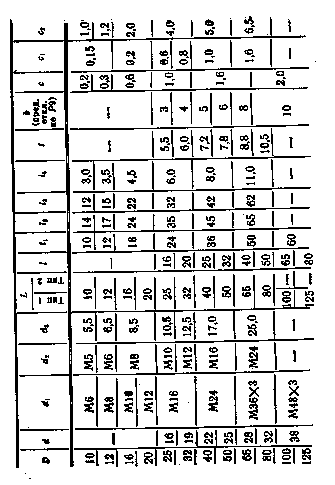

	Постановленном Государственного комитета стандартов Совета Министров СССР «г 27 октября 1976 г. № 242S срок введения установлен с OUl J8 Проверен в 19S2 г.                                                              '          * Г a '"" Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на концы шлифо­вальных шпинделей с наружным базирующим конусом для посад­ки фланцев шлифовального инструмента. 2.  Присоединительные размеры концов шпинделей с наруж­ным базирующим конусом должны соответствовать указанным на чертеже и в таблице.
	Издание официальное                                                       Перепечатка воспрещен» • * Переиздание (март 1986 г.) с Изменениями № 1, 2, утвержденными в октябре 1982 г., январе 1986 г. (ИУС 1—83, 5—86). © Издательство стандартов, 198&

				я X
	I-         Н

	, Стр. 3 ГОСТ 2323-76
	Примечание. Предельное отклонение для размера t, равного 5,5; 6,0 мм, должно быть +0,2 мм, для t, равного 7,2; 7,8; 8,8; 10,5 мм—•+0,3 мм. (Измененная редакция, Изм. № 1, 2). 3.  При балансировочном механизме, встроенном в шпиндель, допускается применять шлифовальные шпинделя с концами, отли­чающимися от установленных в настоящем стандарте. 4.  Резьба — по ГОСТ 24705—81. Допуск на наружную резьбу <6 g, на внутреннюю 6Я по ГОСТ 16093—81. 5.  Выход резьбы, сбеги, проточки и фаски — по ГОСТ 10549—80. 6.  Размеры центровых отверстий для концов с наружной резь­бой — форма В или R по ГОСТ 14034—74. 7.  Допускается уменьшение не более чем в два раза длины •фасок с5 и с2 центрового отверстия с углом 60°. 8.  Направление резьбы должно быть противоположным на­правлению вращения шпинделя. 9.  Сегментные шпонки — по ГОСТ 24071—80. Допускается при­менять призматические шпонки по ГОСТ 23360—78, но при этом ширина паза Ъ должна соответствовать указанной в таблице на­стоящего стандарта. Допускается крепить фланцы на шпинделе без шпонки. 10.  Длину L разрешается увеличить в 1,25 раза.
