	УДК 621.924.1-229.2:006.354                                                                                 Группа Г81 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	КОНЦЫ ШЛИФОВАЛЬНЫХ ШПИНДЕЛЕЙ С ВНУТРЕННИМИ БАЗИРУЮЩИМИ ПОВЕРХНОСТЯМИ Присоединительные размеры Grinding spindle noses with internal datum surfaces. Coupling dimensions.		ГОСТ 2324-77 Взамен ГОСТ 2324—67
	Постановлением Государственного комитета стандартов Совета Министров СССР от 23 марта 1977 г. № 700 срок действия установлен с 01.01 1979 г.
	до 01.01 1984 г.
	Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт распространяется на концы шлифоваль­ных шпинделей с внутренними базирующими поверхностями (ци­линдрическими и коническими) для установки вспомогательной оснастки шлифовального инструмента. 2.   Присоединительные размеры концов шпинделей должны соответствовать указанным на черт. 1 и 2 и в табл. 1 и 2. Концы шпинделей с внутренней базирующей цилиндрической поверхностью
		Исполнение 2
	Черт. I
	Издание официальное	Перепечатка воспрещена

	Стр. 2 ГОСТ 2324—П
	Таблица 1
	мы
	i (пред. откл. по А,) 'i rf. О. не ыенее L и и с, не более 'Ч <72 3 М2,5 — 5 5 4 11 1 0,2 4 МЗ — 6 6 5 13 5 М4 — 8 8 6 18 1,2 0 3 6 М5 — 10 10 8 21 ,9 Мб — 13 13 10 26 1,6 0,4 10 М8 8 15 16 13 34 13 М10 12 18 20 16 40 9 0,5 16 М14Х1.5 15 22 25 20 50 20 М16Х1.5 18 28 32 25 65 2,5 25 М20Х2 24 36 40 32 80 3 1,0 32 М24Х2 30 45 4.5 40 100 4

	ГОСТ 2324—77 Стр. 3

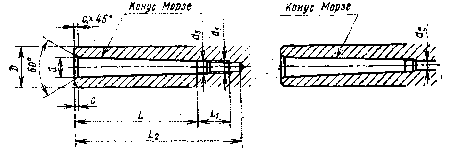

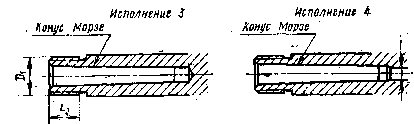

	Концы шпинделей с внутренней базирующей конической поверхностью Исполнение 1                                         Исполнение 2
	Черт. 2
	Таблица 2
	ми
	Конус Морзе d <*. d, d, D, не ме­нее о. L L, и и с с, 0 9,045 Мб 6,5 6,7 18 М16хЬ5 55 13 73 13 1,6 2 2,5 1 1 12,065 М8 9 9,7 22 М20Х1.5 60 16 85 16 2 17,780 М12 13 14,9 28 М27Х2 70 20 100 20 25 1,6 3 23,825 М16 18 20,2 36 М36Х2 90 25 125 4 31,267 М20 25 26,5 45 М45ХЗ 115 32 160 30 3 2

	Стр. 4 ГОСТ 2324—77 3.   Направление резьб Dx и dx должно быть противоположно направлению вращения шпинделя. 4.  Резьба — по ГОСТ 9150—59. Поле допуска на наружную резьбу — 6g, на внутреннюю — 6Н по ГОСТ 16093—70. 5.     Выход резьбы, сбеги, проточки и фаски — по ГОСТ 10549—63. 6.  Допускается уменьшение не более чем в два раза длины Кон-уса Морзе. 7.  Размеры канавки для выхода инструмента — по ГОСТ 8820—69. 8.   Шероховатость базирующих поверхностей должна соответ­ствовать указанной в табл. 3. Таблица 3
	Цилиндрическое отверстие, мм	Коническое отверстие-Конус Морзе	Параметр шероховатос­ти На, мкм, по ГОСТ 2789-73
	До Ю Св. 10	0; 1 2; 3; 4	0,63 0,32
	9. Допускается для элёктро и пневмошпинделей с числом обо­ротов более 35000 оборотов в минуту изготовлять концы шпин­делей размерами, отличными от указанных в настоящем стан­дарте.
