	УДК 744:62-408.8:003.62:006.354                                                               Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР Единая система конструкторской документации                      ГОСТ ОБОЗНАЧЕНИЯ ШЕРОХОВАТОСТИ                         2.309—73* ПОВЕРХНОСТЕЙ                             (СТ сэв 1в32-70> Unified system for design documentation.                            Взамен Designations of surface finish                              ГОСТ 2.309—68
	Постановлением Государственного комитета стандартов Совета Министров СССР от 9 ноября 1973 г. №2604 срок введения установлен с 01.01.75 Настоящий стандарт устанавливает обозначения шероховатос­ти поверхностей и правила нанесения их на чертежах изделий всех отраслей промышленности. Стандарт полностью соответствует СТ СЭВ 1632—79 и стан-дарту-ЙСО 1302—78. (Измененная редакция, Изн. № 1). 1. ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ 1.1.  Шероховатость поверхностей обозначают на чертеже для-всех выполняемых по данному чертежу поверхностей изделия, не­зависимо от методов их образования, кроме поверхностей, шеро­ховатость которых не обусловлена требованиями конструкции. 1.2.  Структура обозначения шероховатости поверхности приве­дена на черт. 1. При наличии в обозначении шероховатости только значения параметра (параметров) применяют знак без полки.
	Издание официальное                                                          Перепечатка воспрещена * Переиздание (декабрь 1990 г.) с Изменениями М 1, 2, утвержденными в июне 1980 г., августе 1984 г.; Пост. М2952 от 22,08.84 (ИУС 11—80, 12—84).

	С. 2 ГОСТ 2.309—73

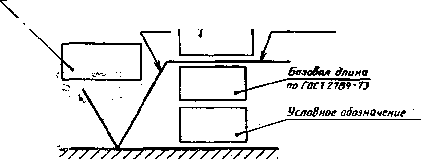

	Параметр (параметры)______ шероховатости по ГОСТ 2789-73 Знак		Способ'обработки поВерхности ц(или) другие дополнительные указания Полка знака
						направления неровностей
	Черт. 1 1.3. В обозначении шероховатости поверхности применяют
				один из знаков, изобра­женных на черт. 2. Высота h должна быть приблизительно равна, применяемой на чертеже высоте цифр размерных
				чисел. Высота Н равна (1,5...3) h. Толщина лииий-' знаков должна быть при­близительно равна поло-
	Черт. 2
	вине толщины сплошной основной линии, применяемой на чертеже. В обозначении шероховатости поверхности, способ обработки
	которой конструктором не устанавливается, применяютзнак				V
	(черт. 2а).                                                                                     , ' В обозначении шероховатости поверхности, которая должна. быть образована только удалением слоя материала, применяют
	знак	\у^ ( черт. 26").
	В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак ^/         (черт. 2в) с указанием значения параметра шероховатости. 1.4. Поверхности детали, изготовляемой из материала опреде­ленного профиля и размера, не подлежащие но данному чертежу дополнительной обработке, должны быть отмечены знаком *qt без указания параметра шероховатости.

	ГОСТ 2Л09-73 Q. 3 Состояние_поверхности, обозначенной знаком Sjr , должно со i Ьтветствовать требованиям, установленным соответствующим стан­дартом или техническими условиями, или другим документом, при­мем на этот документ должна быть приведена ссылка, например, в"вйде указания сортамента материала в графе 3 основной надписи чертежа по ГОСТ 2.104—68. | 1.5. Значение параметра шероховатости по ГОСТ 2789—73 ука­зывают в обозначении шероховатости; j - для параметра Ra — без символа, например, 0,4; для остальных параметров — после соответствующего символа, "чапример: Rmax 6,3; Sra0,63; t5070; S0.032; fcz50. Примечание. В примере /50 70 указана относительная опорная длина рофиля /^=70 % при уровне сечения профиля р=50 %. 1.2—1.5. (Измененная редакция, Изм. J*2). 15а. При указании наибольшего значения параметра шерохо­ватости в обозначении приводят параметр шероховатости без пре­дельных отклонений, например: \/. \/ 1.56. При указании наименьшего значения параметра шерохо­ватости после обозначения параметра следует указывать «min», на­пример; М™^*г50тт\ 1.5а, 1.56. (Введены дополнительно, Изм. Ла2). 1.6.  При указании диапазона значений параметра шерохова­тости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки, например: 0,8 Rz0,10 ; Rmax0,80 t5070 0,4 •        0,05                0,32 ' 50 и т. п. В верхней строке приводят значение параметра, соответствую­щее более грубой шероховатости. 1.7.  При указании номинального значения параметра шерохо­ватости поверхности в обозначении приводят это значение с пре­дельными отклонениями по ГОСТ 2789—73, например: 1 + 20 %; Rzl00_io,a; Sm0,63+20* ; t5070±40 % и т. п. 1.6, 1.7. (Измененная редакция, Изм. Ш 2). 1.8.  При указании двух и более параметров шероховатости по-■^й^ности в обозначении шероховатости значения параметров за­писывают сверху вниз в следующем порядке (см. черт. 3):

	С. 4 ГОСТ 2.309—73
	параметр высоты неровностей профиля, д/ Sm 0,063 параметр шага неровностей профиля,           ВО^О/Ш относительная опорная длина профиля. шШ'-Ш/и.1Ь Черт. 3
	1.9.  При нормировании требований к шероховатости поверх­ности параметрами Ra, Rz, Rmax базовую длину в обозначении шероховатости не приводят, если она соответствует указанной в приложении 1 ГОСТ 2789—73 для выбранного значения параметра шероховатости. (Измененная редакция, Изм. №2). 1.10.  Условные обозначения направления неровностей должны соответствовать приведенным в таблице. Условные обозначения направления неровностей приводят на чертеже при необходимости
	Типы направления неровностей	Обознач-нне	Типы направления неровностей	Обозначение
		ТТтт-г,		М
	^.Л'у'/Г				ч/с. ?> У)
		Т7ТТТ			Vs.
	Высота знака условного обозначения направления неровностей должна быть приблизительно равна !г. Толщина линий знака дол­жна быть приблизительно равна половине толщины сплошной ос­новной линии.

	ГОСТ 2.309—73 С. 5
	1.11. Вид обработки поверхности указыва-							fiompptym
	ют в обозначении шероховатости только в					0,025,
	случаях, когда он является единственным,
	применимым для получения требуемого ка-							Черт. 4
	чества поверхности (черт. 4). 1.12. Допускается применять упрощенное обозначение шерохо­ватости поверхностей с разъяснением его в технических требова­ниях чертежа по примеру, указанному на черт. 5,
	У Г		&	ОМ Па/шро6*т'ь 7= У!Г^~
	0,8
	Черт. 5
	В упрощенном обозначении используют знак . / и строчные буквы русского алфавита в алфавитном порядке, без повторений и, каК'Правило, без пропусков. (Измененная редакция, Изм. № 2). 1.13. Если направление измерения шероховатости должно отли­чаться от предусмотренного ГОСТ 2789—73; его указывают на чертеже по примеру, приведенному на черт. 6.
	Sz2	N/
	Y				Направлении измерения шероховатости
	Черт. 6

	Z.y4 ГОСТ 2.309-73
	2. ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИИ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ 2.1.  Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-вы­носок. Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, а также разрывать выносную линию (черт. 7). 2.2.  На линии невидимого контура допускается наносить обо­значение шероховатости только в случаях, когда от этой линии на­несен размер. 2.3.  Обозначение шероховатости поверхности, в которых знак имеет полку, располагают относительно основной иадписи чертежа так, как показано на черт. 8 и 9. 2.4.  Обозначения шероховатости по­верхности, в которых знак не имеет
		полки, располагают относительно ос­новной надписи чертежа так, как по­казано на черт. 10. 2.5.  При изображении изделия с раз­рывом обозначение шероховатости на­носят только на одной части изображе­ния, по возможности ближе к месту указания размеров (черт. II). 2.6.  При указании одинаковой шеро­ховатости для всех поверхностей из­
		делия обозначение шероховатости по­мещают в правом верхнем углу черте­жа и на изображении не наносят (черт. 12).
	Черт. 7
	Черт. 8		Черт. 9

	ГОСТ 2.309—73 С. 7
	Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приб­лизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.
		р ^L-_ ftTJ к И
		Черт. 11
		VRzEa
	А- ПК*.	5...10
	Черт. 10	Черт. I2
	Примечание. При расположении поверхности в заштрихованной зоне-обозначение наносят только на полке линий-выноски. 2,7. Обозначение шероховатости, одинаковой для части повер­хностей изделия, может быть помещено в правом верхнем углу чертежа (черт. 13, 14) вместе с условным обозначением (\г } .Это означает, что все поверхности, на которых на изображении не на­несены обозначения шероховатости или знак ^ , должны иметь шероховатость, указанную перед условным обозначением (\/) . Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении. Примечание. Не допускается обозначение шероховатости или знак vy выносить в правый верхний угол чертежа при налитой в изделии поверхностей, шероховатость которых не нормируется.

	С. 8 ГОСТ 2.309—73
	Яг 50/
	бЁ^э-'
	Черт, 13	Черт. 14
	2.8.  Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т, п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от. чис­ла изображений. Обозначения шероховатости симметрично расположенных эле­ментов симметричных изделий наносят один раз. ■ 2.9.  Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозна­чений шероховатости (черт. 15а). Через заштрихованную зону ли­нию границы между участками не проводят (черт. 156).
	Черт. 15

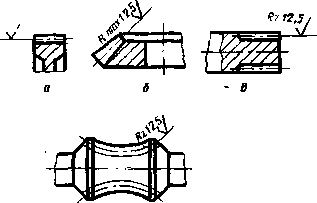

	2.10. Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности (черт. 16 а, б, в), а для глобоидных червяков и сопряженных с ними колес — на линии расчетной окружности (черт. 16 г).

	ГОСТ 2.309—73 С. &
	Rmax J2S

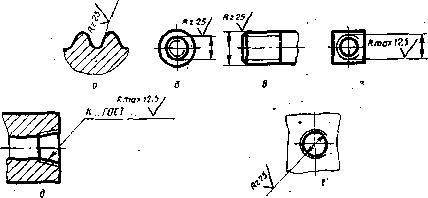

	Черт. 16 2.11. Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля (черт. 1/а) или условно на выносной линии для указания размера резьбы (черт. 176, в, г, д), па размерной линии или на ее продолжении (черт. 17е).
	Черг. 17 2.4—2.11 (Измененная редакция, Изм. №2). 2.12. Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с черт. 18а, б. Диаметр вспомогательного знака С — 4 ... 5 мм.

	С. 10 ГОСТ 2.309—73
	В обозначении одинаковой шероховатости поверхностей, плав­но переходящих одна в другую, знак О не приводят (черт. 19).
	6,3		j£
	а) Для знака с полкой                б) Для знака без полки Черт,, 18
	Черт. 19
	(Измененная редакция, Изм. № 1, 2). 2.13. Обозначение одинаковой шероховатости поверхности слож­ной конфигурации допускается приводить в технических требова­ниях чертежа со ссылкой на буквен­ное обозначение поверхности, нап­ример: «шероховатость поверхности А _- \/ ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведен­ной от утолщенной штрихпунктир-ной линии, которой обводят поверх-Черт. 20                  ность на расстоянии 0,8..Л мм от ли- нии контура (черт. 20). (Измененная редакция, Изм. №2).
