	УДК 62(084.П):006.354 Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

	Единая система конструкторской документации НАНЕСЕНИЕ НА ЧЕРТЕЖАХ ОБОЗНАЧЕНИИ ПОКРЫТИЙ, ТЕРМИЧЕСКОЙ ГОСТ И ДРУГИХ ВИДОВ ОБРАБОТКИ 2.310—68 Unified system for design documentation. (CT СЭВ. 367—86) Marking of designations of coverings, heat treatment and other types of treatment on engineering drawings

	Дата введения 01.01.71

	Настоящий стандарт устанавливает правила нанесения на чертежи изделий всех отраслей промышленности обозначений покрытий (защитных, декоративных, электроизоляционных, износоустойчивых и т. л.), а также показателей свойств материалов, получаемых в результате термической и других видов обработки (химико-термической, наклепа и т. п.). (Измененная редакция, Изм. №3). 1. ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ПОКРЫТИЙ 1.1. Обозначение покрытия — по ГОСТ 9.306—85 и ГОСТ 9.032—74 или отраслевому стандарту или все данные, необходимые для выполнения нестандартизованного покрытия, приводят в технических требованиях чертежа после слова «Покрытие». 1.2. В технических требованиях чертежа после обозначения покрытия приводят данные о материалах покрытия (марку и обозначение стандарта или технических условий), указанных в обозначении. 1.1, 1.2. (Измененная редакция, Изм. № 1). 1.3. (Исключен, Изм. № 1). 1.4. Если на все поверхности изделия должно быть нанесено одно и то же покрытие, то запись делают по типу: «Покрытие...»

	Издание официальное	Перепечатка воспрещена



	С. 2 ГОСТ 2.310-68

	1.5. Если должны быть нанесены покрытия на поверхности, которые можно обозначить буквами или однозначно определить (наружная или внутренняя поверхности и т. п.), то запись делают по типу: «Покрытие поверхностей А .,.»; А - «Покрытие наружных поверхностей .. >. / 1.6. При нанесении одинакового покры- тия на несколько поверхностей их обозначают одной буквой и запись делают по типу: «Покрытие поверхностей А ...» (черт, 1). 1.7. При нанесении различных покры-_ч j тин на несколько поверхностей изделия их обозначают разными буквами (черт. 2) и запись делают по типу: «Покрытие поверхности Л .. ., поверхностей Б .,.», 1.8. Если одно и то же покрытие наносят на большее количество поверхностей изделия, а на остальные поверхности наносят другое покрытие или их оставляют без покрытия, то последние обозначают буквами (черт. 3) и запись делают по типу: «Покрытие поверхности А .... остальных...» или «Покрытие..., кроме поверхности Л».

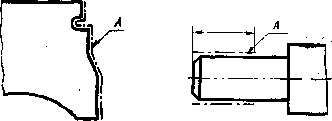

	Черт. 2 ^Ч'-Р^т- ³ 1.9. Если необходимо нанести покрытие на поверхность сложной конфигурации или на часть поверхности, которую нельзя однозначно определить, то такие поверхности обводят штрихпунктирнон утолщенной линией на расстоянии 0,8...1 мм от контурной линии, обозначают их одной буквой и проставляют размеры, определяющие положение эти:; поверхностей; запись делают по типу: «Покрытие поверхности А . ..» (черт. 4). Размеры определяющие положение поверхности, на которую должно быть нанесено покрытие, допускается не проставлять, если они ясны из чертежа (см. черт. 4а). (Измененная редакция, Изм. J* 2). 1.10. Участки поверхности, подлежащие покрытию, отмечают, как показано на черт. 5, с указанием размеров, определяющих положение этих участков.

ГОСТ 2.310—68 С. 3

S Черт. 4


		г-/

Черт. 5

2, ПРАВИЛА НАНЕСЕНИЯ ПОКАЗАТЕЛЕЙ СВОЙСТВ МАТЕРИАЛОВ

2.1. На чертежах изделий, подвергаемых термической и другим видам обработки, указывают показатели свойств материалов, полученных и результате обработки, например: твердость <HRC_S, HRB, HRA, НВ, HV), предел прочности (o_D ), предел упругости (а_у), ударная вязкость (а_к) и т. п.

Глубину обработки обозначают буквой Н.

Величины глубины обработки и твердости материалов на чертежах указывают предельными значениями: «от .. . до», например: Л 0,7..". 0,9;40...46HRC₃

В технически обоснованных случаях допускается указывать номинальные значения этих величин с предельными отклонениями, например, Л 0,8±0,1; (43±3) HRC₉.

Допускается указывать значения показателей свойств материалов со знаками > или <, например: о_в ^1500 кгс/см², твердость^ >780HVt. и.

Примечание. Обозначение твердости HRCn следует указывать только во вновь разрабатываемой документации, При использовании ранее разработанной документации для переводи значения твердости HRC в HRC;, следует руководствоваться ГОСТ 8.064—79.



	С. 4 ГОСТ 2.310—68

	2.2. Допускается на чертежах указывать виды обработки, результаты которых не- подвергаются контролю, например, отжиг, а также виды обработки, если они являются единственными гарантирующими требуемые свойства материала и долговечность изделия. В этих случаях наименование обработки указывают словами или условными сокращениями, принятыми в научно-технической литературе (черт. 6, 7).

	ТвЧЬ 0,8.-7,2. 50 ^5HRC_a

	Азотировать h0,3.. 0,5,800.-940 НЧ

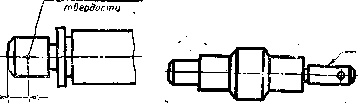

	Черт, б Черт. 7 2.1,2.2. (Измененная редакция, Изм. Ла 2). 2.3. При необходимости в зоне требуемой твердости указывают место испытания твердости (черт. 8). Npcmo urnhimniiUH



	Черт. 8 Черт. 9 2.4. Если все изделие подвергают одному виду обработки, то в технических требованиях делают запись: «40... 45 HRC₃» или «Цементировать h 0,7 ... 0,9 мм; 58 ... 62 HRC₃» или «Отжечь» и т. п. 2.5. Если большую часть поверхностей изделия подвергают

	//0,7 0,9; 50. 55MRC₉	одному виду обработки, а осталь-

		ные поверхности — другому виду обработки или предохраняют от нее, то в технических требованиях делают запись по типу: «40 . .. 45 HRC₃, кроме поверхности А» (черт. 9) или «30 . .. 35 HRC,, кроме места, обозначенного особо»

	(черт. 10). Черт. 10



ГОСТ 2.310-68 С. 5

2.6. Если обработке подвергают отдельные участки изделия, то показатели свойств материалов и, при необходимости, способ получения этих свойств указывают на полках линий-выносок, а участки изделия, которые должны быть обработаны, отмечают штрих-пунктирной утолщенной линией, проводимой на расстоянии 0,8... 1 мм от них, с указанием размеров, определяющих поверхности (черт. 11, 12).

ПОЛ. Г, 58. 62HRC₃

Y-

		u \ЬО,в...1,в..52НМ —^ л
	~j L ____I

"7" Черт. И		Черт. 12

Размеры, определяющие поверхности, подвергаемые обработке, допускается не проставлять, если они ясны из данных чертежа (черт. 13, 14).

М$-1,0}_75--80 №		*Ьаб.Л8; 55...60HRC3*



Черт. 13		Черт. 14

2.7. Поверхности изделия, подвергаемые обработке, отмечают штрихпунктирной утолщенной линией на той проекции, на которой они ясно определены (черт. 15). Допускается отмечать эти поверхности и на других проекциях, при этом надпись с показателями свойств материала, относящимися к одной и той же поверхности, наносят один раз (черт. 16). 2.8. При одинаковой обработке симметричных участков или поверхностей изделия отмечают штрихпунктирной утолщенной линией все поверхности, подвергаемые обработке, а показатели свойств материала указывают один раз (черт. 13, 17). 2.4—2.8. (Измененная редакция, Изм..Л%2).



С. 6 ГОСТ 2,310—68

2.9. При наличии на изделии участков поверхностей с различными требованиями к свойствам материала эти требования указывают отдельно для каждого участка (см. черт. 11, 12).

ИОЛЛ2; Ф5.. ШЩ

47... Ч7НЯСэ		^ВЕн1> 111
£	ф	^ВЕн1> 111
£	ф	^fhOB...w; Ч5...50нис₃ Черт. 16
Черт. 15		^fhOB...w; Ч5...50нис₃ Черт. 16

			5&..62НЯЬ

Черт. 17 2.10. Если надписи с указанием свойств материала и размеры, определяющие поверхности, подвергаемые обработке, затрудняют чтение чертежа, то допускается приводить их на дополнительном упрощенном изображении. 2.11. При обработке поверхностей или участков изделия, определяемых термином или техническим понятием (например, рабочая часть или хвостовик режущего инструмента, поверхности зубьев, зубчатого колеса или поверхности, обозначенные буквами, и т. п.), допускается (если это не приведет к неоднозначному пониманию чертежа) не отмечать их штрихпунктирной утолщенной линией, а в технических требованиях делать запись по типу: «Хвостовик h 0,8 ... 1 мм; 48 ... 52 HRC». «Поверхность А-45 ... 50 нкс_э». (Измененная редакция, Изм. №2).



	ГОСТ 2.310—68 С. 7 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР ИСПОЛНИТЕЛИ В. Р. Верченко, Ю. И. Степанов, Я. Г. Старожилец, В. И. До-зорцев, Г. М. Ярхо 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 05.06.68 JVa 830 3. Стандарт полностью соответствует СТ СЭВ 367—86 4. ВЗАМЕН ГОСТ 2940—63 в части пп. 15—17. 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

	Обозначение НТД, на который дана ссылка	Номер пункта

	ГОСТ 9.032—74 1.1 ГОСТ 9.306-85 1,1

	6. Переиздание (декабрь 1990 г.) с Изменениями ЛЬ 1, 2, 3, утвержденными в феврале 1973 г., августе 1984 г., октябре 1987 г. (ИУС№4-73, 12-84, 1-88)
