	УДК 62(084.11 ):006.354 Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

	Единая система конструкторской документации ИЗОБРАЖЕНИЕ РЕЗЬБЫ		ГОСТ 2.311—68

	Unified system for design documentation. /£y СЭВ 284__76) Image of screw . '

	Дата введения 1. Настоящий стандарт устанавливает правила изображения и нанесения обозначения резьбы на чертежах всех отраслей промышленности и строительства. Стандарт соответствует СТ СЭВ 284—76. 2. Резьбу изображают: а) на стержне — сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями — по внутреннему диаметру. На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную ³Д окружности, разомкнутую в любом месте (черт. 1, 2);



	Черт. 1 ' Черт. 2 6} в отверстии — сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями — по наружному диаметру. На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину Издание официальное Перепечатка воспрещена



	ГОСТ 2.311—68 С. 2

	резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную ³/₄ окружности, разомкнутую в любом месте (черт. 3, 4).



	Черт. 3 Черт. 4

	Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. 3. Резьбу, показываемую как невидимую, изображают штриховыми линиями одной толщины по наружному и по внутреннему диаметру (черт. 5).



	Черт. 5 Черт. 6

	4. Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена как невидимая (черт. 6—8). 5. Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержнях и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии (см. черт. 3,4, 7, 8). 6. Размер длины резьбы с полным профилем (без сбега) на стержне и в отверстии указывают, как показано на черт, 9а и 10а, Размер длины резьбы (со сбегом) указывают, как показано на черт. 96 и 106. При необходимости указания величины сбега на стержне размеры наносят, как показано на черт. 9в.



С 3 ГОСТ 2.311—68

*А-А*			*-~\*		*А-А.*


				•£JJ±
	■s^//,
			*У/^Ш^*
	*/У,.,'/*

Черт.				Черт. 8

I					*

,*------------------к.

Черт. 9

Сбог резьбы изображают сплошной тонкой прямой линией, как показано на черт. 96, в и 106. Недорез резьбы, выполненной до упора, изображают, как показано на черт. Папе. Допускается изображать

			недорез резьбы, как показано на черт. И б и г. (Измененная редакция, Изм. № 1). 7. Основную плоскость конической резьбы на стержне, при необходимости, указывают тонкой сплошной линией, как показано на черт. 12. - 8. На чертежах, по которым
Черт. 10		резьбу не выполняют, конец глухого - резьбового отверстия допускается изображать, как даже при наличии разности между
'показано на черт. 13 й 14,

глубиной отверстия под резьбу и длиной резьбы. 9. Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не



ГОСТ 2.3П— 68 С. 4

изображают (черт. 15—17). Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски (см. черт. 15).




Черт. 11	Черт. 13

		+■
-i.-^-^.JL.:

Черт. 14	Черт. 15


Т⁷
/Л Черт. Ш
	Черт. 17



	С 5 ГОСТ 2.311—68

	10. Резьбу с нестандартным профилем показывают одним из способов, изображенных на черт. 18, со всеми необходимыми размерами и предельными отклонениями. Кроме размеров и предельных отклонений резьбы, на чертеже указывают дополнительные данные о числе заходов, о левом направлении резьбы и т, п. с добавлением слова «Резьба».

	А (5-1)

	Резьба дбухзаходная леЬая

	Л -\ Резьба трехзаходная

	Черт. 18

	*А" А*


	Черт. 19		Черт. 20

	11. На разрезах резьбового соединения в изображении на плоскости, параллельной к его оси, в отверстии показывают только часть резьбы, которая не закрыта резьбой стержня (черт. 19, 20). 12. Обозначения резьб указывают по соответствующим стандартам на размеры и предельные отклонения резьб и относят их для всех резьб, кроме конических и трубной цилиндрической, к наружному диаметру, как показано на черт. 21, 22. Обозначения конических резьб и трубной цилиндрической резьбы наносят, как показано на черт. 23.

ГОСТ 2.311—68 С. 6



	---------		\

* I—

яеен

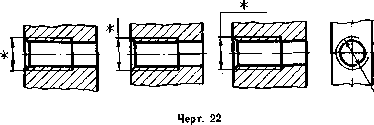

Черт. 2!



	—J—

\/>\-^

Черт. 23

Пр пмсчакне. Знаком «*» отмечены места нанесения обозначения резь-

бы.

13. Специальную резьбу со стандартным профилем обозначают сокращенно Сп и условным обозначением резьбы. (Измененная редакция, Изм. Л* 1).



	С. 7 ГОСТ 2.311-68 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР ИСПОЛНИТЕЛИ В. Р. Верченко, Я. Г. Старожилец, Ю. И. Степанов, В. И. До-зорцев, Б. Я. Кабаков, Т. Н. Каневская 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. 3. Стандарт соответствует СТ СЭВ 284—76 4. ВЗАМЕН ГОСТ 3459—59 5. *ПЕРЕИЗДАНИЕ (декабрь 1990 г.) с Изменением J ), утвержденным в апреле 1987 г. (ИУС 7—87).**
