	УДК 744.43:621:006.354                                                                            Группа П52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации УСЛОВНЫЕ ИЗОБРАЖЕНИЯ И ОБОЗНАЧЕНИЯ НЕРАЗЪЕМНЫХ СОЕДИНЕНИЙ Unified syslrm for design documentation. Symbolic designations and representations of dead joints	ГОСТ 2.313—82 (CT СЭВ 138—81) Взамен ГОСТ 2.313—68
	Постановлением Государственного комитета СССР по стандартам от 30 декабря 1982 г. №5294 срок введения установлен с 01.01.84
	Настоящий стандарт устанавливает условные изображения и ■обозначения соединений, получаемых клепкой, пайкой, склеивани­ем, сшиванием и металлическими скобками, на чертежах всех от­раслей промышленности и строительства, кроме чертежей строи­тельных металлических конструкций. Стандарт полностью соответствует СТ СЭВ 138—81. 1. СОЕДИНЕНИЯ КЛЕПАНЫЕ 1.1. Примеры условного изображения соединений, получаемых клепкой, приведены в табл. 1. Таблица [
	Изображепис* Ус.юнное изображение Вид соединения н сечении на пиле 1. Заклепкой с полу­круглой. плоской, скр\т- <ь у/УЛп\///А .лукруглой, плоской, ^XX^JjixVVN скругленной за мыка ю- N^ ^^jCvT^ ' 1 ^
	Издание официальное                                                          Перепечатка воспрещена Переиздание. Декабрь 1990 г.

	ГОСТ 2.313^-82 С. 2 Продолжение табл. t
	Ус-лопное изображение
	Вид соединении	И:*0бр»*Л1М)ИР
	а сечении
	2, Заклепкой с ПОТаЙ-НиЙ ГОЛОВНОМ If С - круглой, плоской. скруг­ленной замыкающей го­ловкой		щт	щ&
	.'J. Заклепкой с потай-пни головкой м с потай-лой замыкающей голов­кой		«	-v
	J. Заклепкой с -лотайяой .головкой не потайной замыкающей готовкой		&
	5. Заклепками специ­альными
			mm
			> г

	С. 3 ГОСТ 2.313—82
	Продолжение табл. 1
	Условное изображение
	Вид соединения	Изображение
	в сечении
	5. Заклепками специ­альными
	1.2. Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одина­ковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном-двух местах каждого соединения, а в ■остальных — центровыми или осевыми линиями( черт. ]). А-А
	Г	+ + + + + + + + + +	т
	Черт. 1 1.3. Если на чертеже необходимо показать несколько групп за­клепок различных типов и размеров, то рекомендуется отмечать ■одинаковые заклепки одним и тем же условным знаком (черт. 2а) или одинаковыми буквами (черт. 26).
	0 0 Ф Ф ф Ъ Щф Ф Ф ФФ __________________                            ________ А         Ь         А         Ь А
	Черт. 2

	ГОСТ 2.313—82 С. 4
	2, СОЕДИНЕНИЯ ПАЯНЫЕ И КЛЕЕНЫЕ
	2.1. В соединениях, получаемых пайкой и склеиванием, место соединения элементов следует изображать сплошной линией тол­щиной 2s (черт. 3).
	1
	Черт. 3 2.2. Для обозначения паяного и клееного соединения следует применять условный знак, который наносят на линии- выноске сплошной основной линией:
	С	для пайки (черт. 4, б, 8); для склеивания (черт. 5, 7, 9).
	Черт 4		Черт. 5
	2.3.   Шны, гшполпяемые по замкнутой линии, следует обозна­чать окружностью диаметром ог 3 до 5 мм, выполняемой тонкой линией (черт. 6, 7, 9). 2.4.  Швы, ограниченные определенным участком, следует обоз­начать, как показано на черт. 8.

	С. 5 ГОСТ 2.313—82
	Черт. 6		Черт. 7
	3.		"П
		;
	с^
	Черт. 8		Черт. 9
	2.5.   На изображении паяного соединения при необходимости следует указывать размеры шва и обозначение шероховатости по­верхности. 2.6.  Обозначение припоя или клея (клеящего вещества) по со­ответствующему стандарту или техническим условиям следует про­водить в технических требованиях чертежа записью m типу: «ПОС 40 ГОСТ ...» или «Клей БФ-2 ГОСТ ...». При необходимости в том же пункте технических требований следует приводить требования к качеству шва. Ссылку на номер пункта следует помещать на полке линии-выноски, проведенной от изображения шва. 2.7.  При выполнении швов припоями или клеями различных ма­рок всем швам, выполняемым одним и тем же материалом, следу­ет присваивать один порядковый номер, который следует наносить па линии-выноске. При этом в технических требованиях материал следует указывать записью по типу: «ПОС 4 ГОСТ ...(№1), ПМЦ 36 ГОСТ ... (№ 2), клей БФ-11 ГОСТ... (№3)». 3. СОЕДИНЕНИЯ, ПОЛУЧАЕМЫЕ СШИВАНИЕМ 3.1. Соединения, получаемые сшиванием, следует изображать на чертежах тонкой сплошной линией и обозначать условным зна­ком, выполненным сплошной основной линией и нанесением на ли­нии-выноске (черт. 10).

	Г#СТ 2.313—82 С ft
			А-А
	4t'f»r. Id 3.2- Обозначение материала (ниток и т. п.) по соответствую-тему стандарту или техническим условиям, а также, при необхо­димости, сведения, характеризующие шов, в том числе количество ниток и размер стежка, следует приводить в технических требова­ниях чертежа. Ссылку на номер пункта следует помещать на полке линии-выноски, проведенной от изображения шва (черт. 10). 3.3. Если соединение имеет несколько рядов швов, то на черте­же следует изображать только один шов, расположенный ближе к краю. Количество швов и расстояние между ними следует указы­вать под полкой линии-выноски (черт. 10). 4. СОЕДИНЕНИЯ. ПОЛУЧАЕМЫЕ ПРИ ПОМОЩИ МЕТАЛЛИЧЕСКИХ СКОБОК 4.1. Соединение, получаемое при помощи металлических скобок, следует обозначать условным знаком, выполненным сплошной ос­новной линией и нанесенным на линии-выноске: I —для соединений, выполняемых внахлестку;
	>	для угловых соединении.

	О 7 ГОСТ 2.313—82

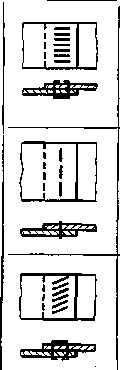

	Линия-выноска подводится к соединению со стороны располо­жения скобок. 4.2.  При изображении ряда металлических скобок следует изоб­ражать только крайние скобки, соединяемые между собой сплош­ной тонкой линией. 4.3.  Соединение, выполняемое по замкнутой линии, следует обо­значать в соответствии с требованием п. 2.3. 4.4.  Дополнительные сведения, характеризующие соединение, например, параметры скобки и расстояние между ними, при необ­ходимости, следует приводить в технических требованиях чертежа. 4.5.   Нел и соединение образуется несколькими рядами скобок, то на чертеже следует изобразить один ряд, расположенный бли­же к краю, а на полке линин-выноски указать количество рядов и расстояние между ними. 4.6.  Примеры изображения и обозначения соединений, выпол­ненных при помощи металлических скобок, приведены в табл. 2. Т а О ."I и ц а 2
	C.oea:in<'vine	11 'ofipjiiKCiliU'	с loitsioc- itaoiip, пне
	1.. С параллельным располо­женном скобок		1
	2. С последовательным рас­положением скобок		'^™^"" ч
			ь
	3. С параллельным наклон­ным расположением скобок
			ч......

	ГОСТ 2.313—82 С. * Продолжение га~>л. 2
	Соединение	I .юГфажСнис	Условное изображение
	4. Угловое с параллельным рас­положением скобок		L.J
