	УДК fi2(OS4.M):006.354                                                                            Группа Т52 государственный стандарт со юза. с с р
	Единая система конструкторской документации УКАЗАНИЯ НА ЧЕРТЕЖАХ О МАРКИРОВАНИИ И КЛЕЙМЕНИИ ИЗДЕЛИИ Unified system for design documentation. Instructions for marking and stamping articles		ГОСТ 2,314—68* (CT СЭВ 648—77) Взамен ГОСТ 5292—60 в части п. б
	Утвержден Комитетом стандартов, "мер и измерительных приборов при Совете Министров СССР в декабре IS67 г. Срок введения установлен с 01.01.71
	1.  Настоящий стандарт устанавливает правила нанесения на чертежи указаний о маркировании и клеймении изделий всех от­раслей промышленности. Стандарт полностью соответствует СТ СЭВ 648—77. ('Измененная редакция, Изм. № 2). 2.  Указания о маркировании и клеймении помещают в техни­ческих требованиях чертежа и начинают словами: «Маркиро­вать .. .» или «Клеймить .. .».ь Указания о клеймении на чертежах помещают только, в тех случаях, когда необходимо предусмотреть на изделии определен­ное место клеймения, размеры и способ нанесения клейма. 3.  Место нанесения маркировки или клейма на изображении изделии отмечают точкой и соединяют ее линией-выноской со зна­ками маркирования или клеймения, кото­рые располагают вне изображения.        Знак маркирования — окру­жность диаметром 10... 15 мм (черт. 1), знак клеймения — равно­сторонний треугольник высотой 10 ,. . ]5 мм Черт. )                                        Черт.. 2                (черт. 2).
	Издание официальное •	Перепечатка воспрещена
	Переиздание (декабрь .1рЩ г.^с^1эм^^ииялщ № U-2i'-±~* ■■', ,
	утвержденными в акт»!	ре 1969'г.. августе Г980 г.' {ИУС }}~69,И}-Ь0)

	fiiMivq i	ГОСТ 2.314-68 С. 2

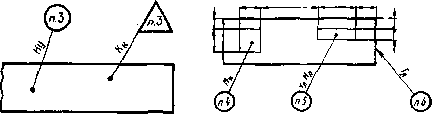

	Ш&ШУ?нака помещают номер соответствующего пункта тех­нических требований, в котором приведены указания о маркирова­нии и клеймении. Знаки маркирования и клеймения выполняют сплошными ос­новными линиями. 4.  Если маркированию или клеймению подлежат определенные части изделия (головка болта, торец вала и т. п.), то знаки мар­кирования или клеймения на чертеж не наносят, а место нанесе­ния маркировки или клейма указывают в технических требовани­ях. 5.  Если указания о маркировании и клеймении помещают в технических условиях на изделие, то на чертеже изделия делают следующую запись: «Маркировать по ТУ. ..». 6.  Если маркировка и клеймо необходимы, но нанесение их на изделие нецелесообразно или невозможно по конструктивным со­ображениям, то в технических требованиях помещают соответст­вующее указание, например: «Маркировать... на бирке» или «Клеймить... на бирке». 7.  При необходимости ограничить участок поверхности для на­несения маркировки или клейма наносят сплошной тонкой линией границы участка и указывают его размеры (черт. 3) или изобра­жают маркировку, или клеймо, наносимые на изделие. ( Измененная редакция, Изм, №1). а. I-------"Ч;---------------;----- ____[^____L_._.H"
	'Черт, 3 8.  Указания о маркировании и клеймении должны определять: а)  содержание маркировки и клейма; . б)   место нанесения; в)   способ нанесения (при необходимости); г)   размер шрифта (при необходимости). 9.  С целью сокращения объема надписей на чертеже допускает­ся указания о содержании и способе нанесения маркировки или клейма приводить буквенными обозначениями, установленными приложением 1 к настоящему стандарту. (Измененная редакция, Изм. Jtt i).

	С 3 ГОСТ 2.314—68
	ПРИЛОЖЕНИЕ 1 Рекомендуемое
	ОБОЗНАЧЕНИЯ СОДЕРЖАНИЯ И СПОСОБОВ НАНЕСЕНИЯ МАРКИРОВКИ И КЛЕЙМ
	I. Содержание маркировки указывают буквенными обозначениями, при­веденными в табл. 1. Таблица 1
	Содержание маркировки Обозначение Товарный знак, наименование предприятия-изго­товителя Т Индекс изделия ш Обозначение изделия по основному конструктор­скому документу ч Заводской номер изделия* н Марка материала м Номер плавки, порядковый номер в плавке п Технические данные X Группа селективности , с Знаки полярности, направления вращения, направ­ления потока среды и др. данные, необходимые для монтажа 3 Дата изготовления д Цена изделия ц
	* Под номером изделия понимается также номер партии или серии. 2. Содержание клейма указывают буквенными обозначениями, приведен­ными в табл. 2.
	Таблица 2
	Содержание клейма Обозначение Испытания (контроль): механические, гидравличес­кие, пневматические, электрические, на твердость ч Др. Окончательная приемка И к

	ГОСТ 2.314—68 С. 4
	3. Способы нанесения маркировки или клейма указывают буквенными обо­значениями, приведенными в табл. 3.
	Таблица 3
	Способ нанесения маркировки или клейма Способ нанесения маркиранки или клейма Обозначение Ударный у Краской К Гравированием г Литьем или давлени­ем (прессованием, штам­повкой и т. п.) Л Травлением т
	Примечание. Если маркировка или клеймо могут быть нанесены лю­бым способом, то способ нанесения не указывают.
	4. Обозначения и способы нанесения маркировки и клейма указывают на наклонном участке линии-выпоски. ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений заводского номера изде­лия ударным способом и клеима окончательной приемки краской при наличии в технических условиях на изделие всех данных о маркировании и клеймении приведен на черт. I. При этом в технических требованиях чертежа делают запись по типу: «3. Маркировать и клеймить по ТУ . . . >. ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений марки материала — крас­кой, обозначения изделия, заводского номера его и товарного знака - литей­ным способом, при необходимости указании на чертеже отсутствующих в техни­ческих услов'нях данных о месте, способе нанесения и шрифте маркировки, при­веден на черт. 2. ■
	Черт. 1                                                            Черг. ?

	Со I'ОСТ 2.3Ы—58 При этом в технических требованиях чертежа делают .гапи^^швд^ШШч а)   если маркировки выполняются разным шрифтом, — «4. Маркировать но ТУ . . . шрифтом . . . ГОСТ . . . ». 5. Маркировать пи ТУ ... , Чл — шрифтом . . . ГОСТ . . . Нл -- шриф­том . . . ГОСТ . , . ». «6. Маркировать по ТУ . . . шрифтом . . . ГОСТ . . . »: б)   если маркировки выполняются одним шрифтом, — «4. Маркировать по ТУ . . . шрифтом . . , ГОСТ . . . ». (Введено дополнительно, Изм. № 1).
	ПРИЛОЖЕНИЕ 2
	ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ Маркирование — нанесение на изделие знаков, характеризующих это изде­лие. Маркировка — совокупность знаков, характеризующих изделие, например; обозначение, шифр, номер партии (серии), порядковый номер, дата изготовле­ния, товарный знак предприятия-изготовителя, марка материала, группа селек­тивности, монтажные или транспортные энакн н т, п. Клеймение — нанесение на изделие знаков, удостоверяющих его качество. Клеймо — знак, удостоверяющий качество изделия.
