	УДК 62(084.11 ):006.354                                                                                Группа ТЯ ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГОСТ Единая система конструкторской документации                        w» УСЛОВНЫЕ ИЗОБРАЖЕНИЯ ЗУБЧАТЫХ КОЛЕС, РЕЕК,         2.402—68 ЧЕРВЯКОВ И ЗВЕЗДОЧЕК ЦЕПНЫХ ПЕРЕДАЧ Unified system for design documentation. \** * Л#^а* XOP""/Q| Conventional representation of gears, racks, wormes and chain wheels                                    ■*«■"... ГОСТ 3440—$9
	Утвержден Комитатом стандартов, мер и измерительных приборов при Совета Министров СССР в декабре 1М7 г. Срок введения установлен с P1.01.1W1 г. Несоблюдение стандарта преследуется по закону 1.  Настоящий стандарт устанавливает условные изображения, применяемые при выполнении чертежей зубчатых колес, реек, чер­вяков и звездочек ценных передач, а также при выполнении сбо­рочных чертежей, содержащих указанные детали. Стандарт соответствует СТ СЭВ 286—76. 2.  Условные изображения зубчатых колес, реек, червяков, звез­дочек цепных передач должны быть выполнены по правилам, из­ложенным в по. 3—12 и соответствовать чертежам, указанным в табл. 1 и 2, 3.  Зубья зубчатых колес, звездочек цепных передач и витки червяков вычерчивают в осевых разрезах и сечениях, зубья ре--ек — в поперечных. В остальных случаях зубья и витки не вычерчивают и изобра­жаемые детали ограничивают поверхностями выступов (табл. 1, черт. 1—9). Если необходимо показать профиль зуба или витка, вычерчи­вают зуб или виток на выносном элементе; допускается показы­вать их на ограниченном участке изображения детали (табл. 1, черт. 16, 6). 4.  Окружности и образующие поверхностей выступов зубьев я витков (цилиндров, конусов и т. п.) показывают сплошными ос­новными линиями, в том числе и в зоне зацепления (табл. 1, черт. 1—9; табл. 2, черт. 1—4, 9, 11, 12).
	«здание официальное                                                       Перепечатке воспрещена •                                                                                      ■ ■ Переиздание, Сентябрь 1978 е.

	Стр. 2 ГОСТ 2.402—68
	5.  На чертежах зубчатых колес, реек, червяков, звездочек цеп-' ных передач показывают делительные окружности, делительные линии, образующие делительных поверхностей (цилиндров, кону­сов и т. п.) и окружности больших оснований делительных конусов (табл. 1, черт. 1—6, 8, 9). 6.  На сборочных чертежах зубчатых и червячных передач по­казывают начальные окружности, начальные линии, образующие начальных поверхностей и окружности больших оснований на­чальных конусов (табл. 2, черт. 1—11). 7.  На чертежах глобоидных червяков и сопрягаемых с ними колес, а также на сборочных чертежах глобоидных червячных пе­редач показывают расчетные окружности и образующие расчётных поверхностей (табл. 1, черт. 7; табл. 2, черт. 12). 8.  Делительные, начальные, расчетные окружности и линии, об* разующие делительных, начальных и расчетных поверхностей, ок­ружности больших оснований делительных и начальных конусов показывают штрих-пунктирными тонкими линиями. 9.  Окружности и образующие поверхностей впадин зубьев » витков в разрезах и сечениях показывают на всем протяжении оплошными основными линиями. На видах цилиндрических зубчатых колес, червяков, реек и звездочек цепных передач допускается показывать окружности и образующие поверхностей впадин зубьев или витков, при этом их наносят сплошными тонкими линиями (табл. 1, черт, 16, 8; табл. 2, черт. 1а). 10.  Если секущая плоскость проходит через ось зубчатого к*» леса или звездочки, то на разрезах и сечениях зубчатых колес и звездочек, а также на поперечных разрезах и сечениях реек и червяков зубья и витки условно совмещают с плоскостью чертежи и показывают нерассеченными независимо от угла наклона зуба и угла подъема витка (табл. 1, черт. 1—9). 11.  Если секущая плоскость проходит перпендикулярно к оси зубчатого колеса или звездочки, вдоль червяка или вдоль рейки, то зубчатые колеса, звездочки, червяки и рейки, как правило, пока­зывают нерассеченными. При необходимости показать их рассеченными применяют мест­ный разрез и проводят штриховку до линии поверхности впадин (табл. 2, черт. 116). 12.  Если секущая плоскость проходит через оси обоих зубча­тых колес, находящихся в зацеплении, то на разрезе в зоне за» цвпления зуб одного из колес (предпочтительно ведущего) пока* зывают расположенным перед зубом сопрягаемого колеса (табл. 2, черт. 1а, 2, 4а, 5—7).                                                   ............_... Если секущая плоскость проходит через ось червячного колее» или червяка, то виток червяка показывают расположенными перед зубом колеса (табл. 2, черт. Ы> 12).

	ГОСТ 3.402—68 Стр. Э
	Если секущая плоскость проходит через ось зубчатого колеса реечного зацепления, то зуб колеса показывают перед зубом рейки <табл. 2, черт. 3). В перечисленных случаях невидимые контуры допускаются не наносить, если это .не затрудняет чтение чертежа. 13.   Если необходимо показать направление зубьев зубчатого колеса, рейки или витков червяка, то на изображение поверхности .зубьев или витков наносят (как правило, вблизи оси) три еплош-«ые тонкие линии с соответствующим наклоном. На изображении зубчатого или реечного зацепления направле­ние зубьев указывают на одном из элементов зацепления (табл. 2, черт. 16, в, г, 3; 46; 9). 14.   При изображении зацепления коническими зубчатыми ко­лесами с пересечением осей под углом, отличным от прямого, ко­ническое колесо, ось которого наклонена к плоскости проекции, параллельной оси парного колеса, изображают окружностью •большего основания начального конуса, совмещенного с пло­скостью чертежа; то же колесо, проецируемое на плоскость, пер­пендикулярную к оси парного колеса, изображают треугольником, вершина и основание которого получаются проецированием верши­ны и диаметра большего основания начального конуса (табл. 2, черт. 5, 6). 15.  При изображении винтового зацепления с пересечением осей под углом, отличным от прямого, колесо, ось которого на­клонена к плоскости проекций, изображают начальной окруж­ностью, совмещенной с плоскостью чертежа (табл. 2, черт. 10). 16.  При изображении цепных передач цепь показывают штрих-пунктирной тонкой линией, соединяющей делительные окружности звездочек (табл. 2, черт. 13).

	стр. 4 гост гмл-и
	Таблица 1
	Наименование	Условное изображение
	1. Колесо зуб­чатое цилин­дрическое
	. а.
	Черт. 1
	2. Колесо зуб­чатое цилин­дрическое с внутренними зубьями
	Черт. 2
	3. Колесо зуб­чатое коничес­кое	Ж
	Черт. 3>

	ГОСТ 2.4Ю-««а Стр. 5
	Продолжение табл. 1
	Наименование	Условное изображение

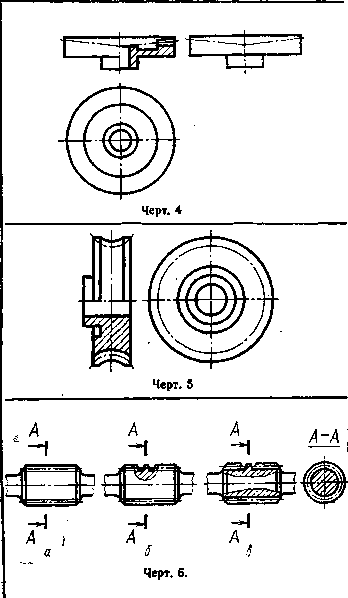

	4. Колесо зуб­чатое плоское
	5. Коле созуб-ьатое червяч-жое
	6. Червяк цилиндрический

	Стр. 6 "ГОСТ 2.402—68
	Продолжение табл. f
	Наименование		Условное изображение

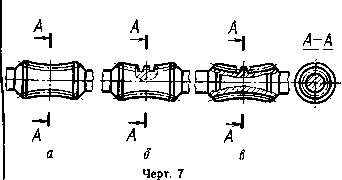

	7. Червяк глобоидный
	и				А -А
	8. Рейка зуб­чатая	ff		^f	z
	Г»
	Черт. 8
	9. Звездочка цепной переда­чи
	Черт. 9

	ГОСТ 2.402—68 Стр. 7
	Таблица 2
	Наименование	Условное изображение
	1.Зацепление внешнее цилин­дрическими зубчатыми ко­лесами		Ы:М;Н
			5             6 ■ г
	Черт. 1
	2. Зацепление внутреннее ци­линдрическими зубчатыми ко­лесами
	Черт. 2

	Стр. 8 ГОСТ 2.402—68
	Продолжение табл. 2
	Наименование	Условное изображение
	3. Зацепление реечное
	1,м         I
	I 'Iй I Черт. 3
	4. Зацепление внешнее кони­ческими зубча­тыми колесами с пересечением осей под пря­мым углом
	/ / /
	5 Черт. 4

	ГОСТ 2.402—«8 Стр. 9
	Продолжение табл. 2
	Наименование	Условное изображение
	5. Зацепление внешнее кони­ческими зубча­тыми колесами с пересечением осей под углом, отличным от прямого
	Черт. 5
	6. Зацепление плоскокони­ческое
	Черт, б

	Стр. 10 ГОСТ 2.402—68
	Продолжение табл. 2
	Наименование	Условное изображение
	7. Зацепление паллоидное
	Черт. 7
	8. Зацепление гипоидное		I;
			W
	Черт. 8

	ГОСТ 2.402—68 Стр. 11
	Продолжение табл. 2
	Наименование	Условное язображение
	■■ ^^ 1 | { 1 ^ 1 'I 1 j,. |i
	9. Зацепле­ние винтовое цилиндричес­кими зубчаты­ми колесами с пересечением осей под пря -мым углом
	Черт. 9
	10. Зацепле­ние винтовое цилиндрически­ми зубчатыми колесами с пе­ресечением осей под углом, отличным от прямого
	Черт. 10

	Стр. 12 ГОСТ 2.402-48
	Продолжение табл. 2
	Наименование	Условное изображение

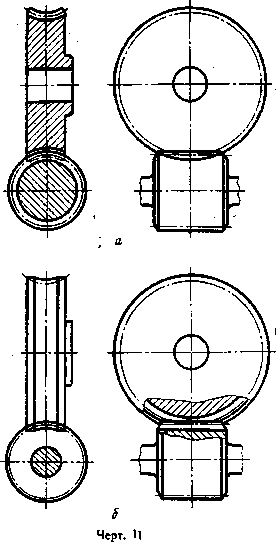

	11. Зацепле­ние с цилин­дрическим червяком

	ГОСТ 2.402—68 Стр. 13
	Продолжение табл. 2
	Наименование	Условное изображение

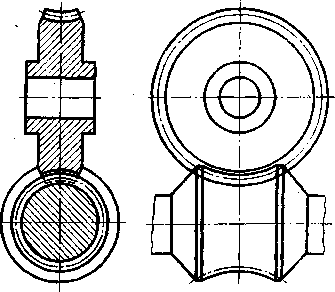

	12. Зацеп­ление с гло-боидным чер­вяком
	Черт. 12
	13. Цепная передача
	<£^*
	Черт. 13
