	УДК 74443:621433:006.354                                                                         Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации                  ГОг^Т ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ                       _ .0« __ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС                  Z.4U3—/Э
		Взамен
	Unified system for design documentation. Rules of making drawings of cylindrical gears                 ГОСТ 2.403—
	Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 784 срок действия установлен, с 01.01.1976 г. до 01.01.1981 г.
	1.  Настоящий стандарт устанавливает правила выполнения чертежей эвольвентных цилиндрических зубчатых колес в части указания параметров зубчатого венца. В стандарте учтены требования рекомендации СЭВ по стандар­тизации PC 581—73. 2.  Чертежи цилиндрических зубчатых колес должны быть вы­полнены в соответствии с требованиями стандартов Единой систе­мы конструкторской документации и настоящего стандарта. 3.  На изображении зубчатого колеса должны быть указаны: а)  диаметр вершин зубьев; б)  ширина венца; в)  угол сектора по окружности вершин зубьев — для зубчатого сектора; г)   размеры фасок или радиусы кривизны линий притупления на кромках зубьев. Допускается указывать размеры фасок или ра­диусы кривизны линий притупления в технических требованиях чертежа; д)  шероховатость боковых поверхностей зубьев; е)   глубина модификации—для зубчатых колес с продольной модификацией зуба (черт. 1). 4.  На чертеже зубчатого колеса должна быть помещена табли­ца параметров зубчатого венца (черт. 2). 5.  Таблица параметров должна состоять из трех частей, кото­рые должны быть отделены друг от друга сплошными основными линиями: Издание официальное                                                        Перепечатка воспрещена • Переиздание. Сентябрь 1978 г.

	ГОСТ 3403—75 Cipi 2 первая часть — основные данные; вторая часть — данные для контроля; третья часть —справочные данные. 6.  В первой части таблицы параметров должны быть приведе-•юы: а)  модуль т; б)   число зубьев г; для зубчатого сектора — число зубьев сек­торного зубчатого колеса; в)  угол наклона линии зуба 0 косозубых и шевронных зубчатых колес; г)  направление линии косого зуба — над­писью «Правое» или «Левое», для шеврон-«ых зубчатых колес — надписью «Шеврон­ное»; д)    нормальный исходный контур: стандартный—ссылкой на соответствую-                Черт. 1 аций стандарт; нестандартный — следующими параметрами (черт. 4): угол профиля а; коэффициент высоты головки /г*; коэффициент граничной высоты ht\ коэффициент радиуса кривизны переходной кривой р^; коэффициент радиального зазора с*; коэффициент толщины зуба по делительной прямой s* — для исходного контура, у которого толщина, зуба по делительной прямой не равна ширине впадины. Для нестандартного исходного контура с модификацией долж­ны быть также приведены: коэффициент высоты модификации го­ловки h* и коэффициент глубины модификации головки А* н (или) коэффициент высоты модификации ножки h* и коэффициент глубины модификации ножки A*f. Бели исходный контур не может быть определен перечисленны­ми параметрами, то на чертеже должно быть приведено его изо­бражение с необходимыми размерами; е)  коэффициент смещения х с соответствующим знаком. При •отсутствии смещения следует проставлять 0; ж)  степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стандар­та, 7.   Во второй части таблицы параметров венца должны быть ^приведены данные для контроля взаимного положения разноимен-ашх профилей зубьев по_ одному из следующих вариантов: постоянная хорда зуба sc и высота до постоянной хорды he\ длина общей нормали_ №;                              _ толщина по хорде зуба sy и высота до хорды hay;

	Стр. 3 ГОСТ 2.403—75
	торцовый размер по роликам (шарикам) М и диаметр ролика (шарика) D. Во второй части таблицы параметров венца на чертеже зубча­того колеса с нестандартным исходным контуром должны быть приведены данные для контроля по нормам: кинематической точности; плавности работы;                                                                          [ контакта зубьев в передаче; бокового зазора. В качестве данных для контроля по нормам точности на черте­же зубчатого колеса с нестандартным исходным контуром следует указывать установленные конструктором значения параметров од­ного из контрольных комплексов, предусмотренных стандартом на допуски. 8.  В третьей части таблицы параметров венца должны быть приведены: а)  делительный диаметр d; б)   число зубьев сектора (черт. 5); в)  при необходимости — прочие справочные данные, например: — размеры для контроля торцового профиля зуба: основной диаметр йв\ радиус кривизны активного профиля зуба в нижней точке рр или угол развернутости vp; радиус кривизны профиля зуба в начальной точке модифика­ции головки pg или угол развернутости vg; нормальная глубина модификации А*<; — размер для контроля контактной линии поверхности зуба косозубого зубчатого колеса —основной угол наклона Р„ ; — размеры для контроля взаимного положения одноименных профилей зубьев: шаг зацепления ра ; осевой шаг рх\ ход зуба рг; —обозначение чертежа сопряженного зубчатого колеса. 9.  Если зубчатое колесо имеет два и более венца (черт. 7) од­ного вида, то значение параметров следует указывать в таблице-параметров в отдельных графах (колонках) для каждого венца. Венец и соответствующая колонка таблицы должны быть обозна­чены одной прописной буквой русского алфавита. Если зубчатое колесо имеет два и более венца разного вида! (например, цилиндрический и конический), то для каждого венца должна быть приведена на чертеже отдельная таблица. Таблиц» следует располагать рядом или одну под другой. Каждый венец» соответствующая таблица должны быть обозначены одной пропис­ной буквой русского алфавита.

	ГОСТ Z4W—7S Стр. 4 10.  Неиспользуемые строки таблицы параметров следует иск­лючать или прочеркивать. 11.  Примеры указания параметров зубчатого венца на черте­жах цилиндрических зубчатых колес приведены на черт. 2—7. Пример указания параметров зубчатого венца на чертеже прямозубого цилиндрического зубчатого колеса со стандартным исходным контуром
		1» 1 . ... ., * Модуль т ; '■ Число зуд~ье6 2 'е Нормальный исходный контур — Коэффициент смещения X Степень точности. — Данные для контроля Взаимного положения разноименных профилей зуо~ье5 ! ! t Делительный диаметр d Прочие спрадочные данные по % 35 _ -
	Черт. 2

	Стр. 5 ТОСТ 2.403—75
	Пример указания параметров зубчатого венца на чертеже косозубого цилиндрического зубчатого колеса со стандартным исходным контуром
		Модуль т Число зуд'ьеВ •2 ft ■-■-- ~ - -- Угол наклона Направление линии зуба - Нормальный. исходный контур - Коэффициент смещения X ; Степень точности — Данные Оля контроля взаимного положения разноименных профилей зубьед 1 1 Делительный диаметр d Прочие справочные данные

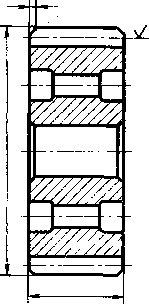

	Черт. 3

	Пример указания параметров зубчатого венца на чертеже прямозубого цилиндрического зубчатого колеса с нестандартным исходным контуром, у которого толщина зуба по делительной прямой не равна ширине впадины
	^		Модуль т z Число зуд'ьеВ а; Угол профиля Коэффициент Высоты голоВки Коэффициент граничной Высоты Коэффициент радиуса кривизны переходной кривой ос hi "к Т с* Коэффициент радиаль­ного зазора Коэффициент толщи­ны зуба по делитель­ной прямой. S* Коэффициент смещения X Степень точности - Манные для контроля Взаимного положения разноименных профилей зубьеВ Данные для контроля по нормам точности Делительный диаметр а Прочие справочные данные
	Е	п
	Черт. 4

	Пример указания параметров зубчатого венца на чертеже прямозубого зубчатого сектора со стандартным исходным контуром
				Модуль т Число .зубьев секторного зубчатого колеса г ----------------- Нормальный исходный. контур - Коэффициент смещения X Степень точности. — Данные для контроля Взаимного положения . разноименных профилей зубьеб Делительный диаметр d Число зубьеб сектора — Прочие справочные данные
			А-А
		1 1 (	*""* Ц
	щ
	Черт. $

	Пример указания параметров зубчатого венца ни чертеже прямозубого цилинД' рического зубчатого колеса со стандартным исходным контуром с модификацией
		Модуль if. Число зудьеВ z Нормальный, исходный контур с модификацией. — Коэффициент смещения X Степень точности. — Манные для контроля Взаимного положения разноименных профилей зубъед . Делительный диаметр d Прочие спрадочные данные
	Черт. 6

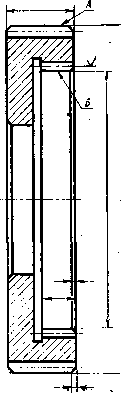

	Пример указания параметров зубчатого венца на чертеже цилиндрического зубчатого колеса со стандартным исходным контуром, имеющего два венца
	V_		, 1 S} \ ■ Зубчатый Венец - А Б *1 5 , Модуль т Число зуо~ье5 ъ Нормальный, исходный контур -. Коэффициент смещения X Степень точности ■ — Данные для контроля взаимного положения разноименных профилей. зуд~ьсд Делительный, диаметр d Прочие справочные данные 145 W J5 35 1 - ------ ' :-
	Черт. 7
