	УДК 744:621.831:003.62:606.354                                                                            Группа TS2 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЗУБЧАТЫХ (ШЛИЦЕВЫХ) СОЕДИНЕНИЙ Unified system for design documentation. Rules for presentation of drawings of splined joints		ГОСТ 2.409-74 Взамен ГОСТ 2.409—68
	Постановлением Государственного комитета стандартов Совета Министров СССР от 29 января 1974 г. Ms 291 срок действия установлен с 01.01.1975 г.
	до 01.01.1980 г.
	Настоящий стандарт устанавливает условные изображения зуб­чатых (шлнцевых) валов, отверстий и их соединений и правила выполнения элементов соединений (зубьев) на чертежах зубчатых валов и отверстий всех отраслей промышленности. Настоящий стандарт соответствует рекомендации СЭВ по стан­дартизации PC 76—63. 1, УСЛОВНЫЕ ИЗОБРАЖЕНИЯ ЗУБЧАТЫХ ВАЛОВ, ОТВЕРСТИЙ И ИХ СОЕДИНЕНИЙ 1.1. Окружности и образующие поверхностей выступов зубьев вала и отверстия показывают сплошными основными линиями (черт. 1—6).
	Издание официальное •	Перепечатка воспрещена
	Переиздание. Сентябрь 1978 г.

	ГОСТ 2409—74 Стр. 2
	i%&
	>ш	S"
		_^L
	Черт. 1		Черт. 2
	Wt
	N		Ъ:
	U
	Черт. 3
	Rmax
	КУШ)
	Черт. 4		Черт, б
			V/////////S
	Черт. &

	Стр. 3 ГОСТ 2.409—74
	1.2.  Окружности и образующие поверхностей впадин на изоб­ражениях зубчатого вала и отверстия показывают оплошными тонкими линиями (черт. 1—6), при этом оплошная тонкая линия поверхности впадин на проекции вала на плоскость, параллельную* его оси, должна пересекать линяю границы фаски (черт. 2, 3. 4). Образующие поверхностей впадин на продольных разрезах ва­ла и отверстия показывают сплошными основными линиями черт. 1, 5, 6). На проекции вала и отверстия на плоскость, перпендикулярную-его оси, а также в поперечных разрезах и сечениях окружности, впадин показывают сплошными тонкими линиями (черт. 5, 6). 1.3.  Делительные окружности и образующие делительных по­верхностей 'На изображениях деталей зубчатых соединений показы­вают штрихпунктирной тонкой линией (черт. 3). 1.4.  Границу зубчатой поверхности вала, а также границу меж­ду зубьями полного профиля и сбегом показывают сплошной тон­кой линией (черт. 1—4). 1.5.   На изображениях, полученных проецированием на плос­кость, перпендикулярную оси зубчатого вала и отверстия, изобра­жают профиль одного зуба и двух впадин. Допускается изображать большое число зубьев и впадин. На этих изображениях фаски на конце зубчатого вала и в от­верстии не показывают. 1.6.  Если секущая плоскость проходит через ось зубчатого ва­ла или отверстия, то на разрезах и сечениях валов зубья условно-совмещают с плоскостью чертежа и показывают нерассеченными (черт. 1). а на разрезах и сечениях отверстий впадин условно совмещают с плоскостью чертежа (черт. 5, 6). 1.7.  При изображении зубчатого вала или отверстия в разрезе или сечении линии штриховки проводят: в продольных разрезах и сечениях — до линий впадин; в поперечных разрезах и сечениях —до лшний выступов (черт. 1, 5, 6).

	ГОСТ 2.4W—74 Стр. 4

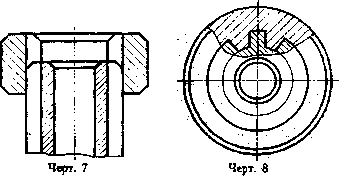

	1.8.  Если секущая плоскость проходит через ось зубчатого сое­динения, то при его изображении на разрезе показывают только ту часть поверхности выступов отверстия, которая не закрыта валом (черт. 7). 1.9.  Радиальный зазор между зубьями и впадинами вала отвер­стия не показывают (черт. 8). 2. ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЗУБЧАТЫХ ВАЛОВ И ОТВЕРСТИЙ 2.1.  Чертежи деталей зубчатых соединений должны быть вы-шолнены в соответствии с требованиями стандартов Единой систе­мы конструкторской документации и настоящего стандарта. 2.2.  На изображениях зубчатых валов, полученных проециро-•ванием на плоскость, параллельную оси, указывают длину зубьев полного профиля U до сбега (см- черт. 1). Допускается дополнительно указывать полную длину зубьеш I или наибольший радиус инструмента Я, или длину сбега 12 (см. •черт. 2—4). 2.3.  На чертеже детали стандартизованного зубчатого соедине­ния указывают в технических требованиях или на полке линки-вы-даооки условное обозначение вала или отверстия по соответствую­щему стандарту.
