	УДК е2(084.11]:006.354                                                                               Группа Т» ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР1 Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ                          ГОСТ И ВТУЛОЧНЫХ ЦЕПЕЙ
		2.408-68
	Unified system for design documentation. Rules of making working drawings of sprocket wheels for roller chains
	Утвержден Комитетом стандартов, мер и измерительных приборов при Совете-Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.1971 г. Несоблюдение стандарте преследуется по закону 1.  Настоящий стандарт устанавливает правила выполнения эле­ментов зацепления на рабочих чертежах звездочек для приводных. роликовых и втулочных цепей с профилем зубьев по ГОСТ 591—69. 2.  Рабочие чертежи звездочек приводных роликовых и втулоч­ных цепей должны быть вьгаолнены в соответствии с требованиям» стандартов Единой системы конструкторской документации и нас­тоящего стандарта. 3.    На изображении звездочки (черт. 1—3) указывают: ширину зуба звездочки; ширину венца (для многорядной звездочки); радиус закругления зуба (в осевой плоскости); расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости); диаметр обода (наибольший); радиус закругления у границы обода (при необходимости); диаметр окружности выступов; шероховатость поверхности профиля зубьев, торцовых поверх­ностей зубьев, поверхности выступов и шероховатость поверх­ностей закругления зубьев (в осевой плоскости). 4.  На чертеже звездочки в правом верхнем углу помещаюг таблицу параметров. Размеры граф таблицы, а также размеры,. определяющие расположение таблицы на поле чертежа, приведе­ны на черт. 1.
	Издание официальное                                                       Перепечатка воспрещен» • Переиздание. Сентябрь 1978 г.

	Стр. 2 ГОСТ 2.408—68
	5.  Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основны­ми линиями: первая часть — основные данные (для изготовления); вторая часть — данные для контроля; третья часть — справочные данные (см. черт. 1—3). 6.  В первой части таблицы параметров приводят: число зубьев звездочки г; параметры сопрягаемой цепи: шаг t и диаметр ролика D или етулки d\\ профиль зуба по ГОСТ 591—69 надписью: «Со смещением» •или «Без смещения» (центров дуг впадин); класс точности по ГОСТ 591—69. 7.  Во второй части таблицы параметров приводят: размер диаметра окружности впадин D,- и предельные отклоне­ния (для звездочек с четным числом зубьев) или размер наиболь­шей хорды Lx и предельные отклонения (для звездочек с нечет­ным числом зубьев); допуск на разность шагов 6t; . предельное значение радиального биения окружности впа­дин £0; предельное значение торцового биения зубчатого венца. 8.  В третьей части таблицы параметров приводят: диаметр делительной окружности йд; ширину внутренней пластины цепи Ь; расстояние между внутренними пластинами цепи Вт\ для многорядной цепи — расстояние между рядами цепи А; число рядов цепи. При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления. 9.  Если звездочка состоит из нескольких зубчатых венцов, от­личных по числу зубьев или по числу зубьев и шагу цепи, то зна­чения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответ­ствующую графу (колонку) таблицы обозначают прописными бук­вами русского алфавита (см. черт. 3). 10.  Неиспользуемые графы таблицы параметров исключают «ли прочеркивают. 11.  Примеры выполнения элементов зацепления на рабочих чер­тежах звездочек приведены на черт. 1—3.

	ГОСТ 2.4М-68 Стр. 3
	Црамер выполнения чертежа зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи
		. S3 \ Число зубьев z 14 . Сопряга­емая цепь Шаг t 12,7 '1 Диаметр ролика D 8,51 Профиль зуба по ГОСТ 591-69 - Без сме­щения Класс точности по ГОСТ591-69 _ 3 Диаметр окружности впадин Ol Ч«тШ Допуск на разность шагов et 0,16 Радиальное биение окружности впадин 'h 0,5 Торцовое биение зубчатого венца - 0,5 Диаметр делительной окружности «г 57,07 Сопряга­емая цепь Ширина внутренней пластины b 11,81 ■ Расстояние между внут­ренними пластинами Be» 7,75 ТЦт'т '10 35 _ 110 1
	* Размер для справок. Черт. 1

	Стр. 4 ГОСТ 2.4М—68

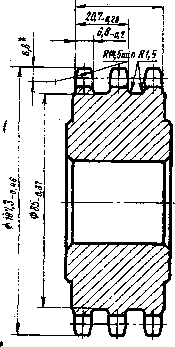

	Пример выполнения чертежа зубчатых венцов звездочки для приводив* роликовой трехрядной цепи
			Число зубьев г 25 Сопря­гаемая цепь Шаг t 12,7 Диаметр ролика D 8,51 Профиль зуба по ГОСТ 591—69 — Co смещением Класс точности по ГОСТ 591—69 2 Наибольшая хорда Lx 92,47_0j23 Допуск на раз­ность шагов bt 0,06 Радиальное бие­ние окружности впадин £о 0,2 Торцовое биение зубчатого венца — 0,2 Диаметр делитель­ной окружности dd 101,33 Сопря­гаемая цепь Ширина внутрен­ней пла­стины b 11,81 Рассто­яние между внутрен­ними пласти­нами Ввн 7,75 Расстоя­ние меж­ду ряда­ми A 13,92 Число рядов — 3
		1,34
	* Размер для справок.
	Черт. 2

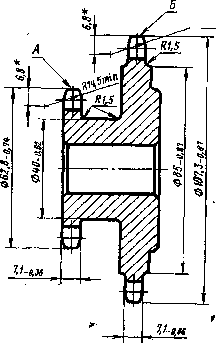

	Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей
		Щ5тт	Зубчатый венец — А Б Число зубьев z 14, > 25 Сопрягае­мая цепь Шаг 1 12,7 12,7 Диаметр ро­лика D 8,51 8,51 Профиль зуба по ГОСТ 591—69 — Со сме­щением Со сме­щением Класс точности по ГОСТ 591—69 3 3 Диаметр окружности впадин Di 48,45_0i34 — Наибольшая хорда J* - 92.^_0j46 Допуск на разность шагов в, 0,16 0,16 Радиальное биение окружности впадин £о 0,5 0,5 Торцовое биение зубча­того венца 0,5 0,5 Диаметр делительной окружности da Ь 57,07 101,33 Сопрягае­мая цепь Ширина внут­ренней пластины 11,81 11,81 Расстояние меж­ду внутренними пластинами Въи 7,75 7,75
	* Размер для справок Черт. 3
