	ЭДК 744.43:621:006.354                                                                                Группа Т» ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС ПЕРЕДАЧ НОВИКОВА С ДВУМЯ ЛИНИЯМИ                       ГОСТ ЗАЦЕПЛЕНИЯ Unified system for design documentation.                 2>422—70 Rules of making working drawings of cylindrical ^ears of Novikov's transmissions with two engagement lines
	Лостановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 24 марта 1970 г. N9 375 срок введения установлен с  г.
	Несоблюдение стандарта преследуется по закону 1- Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах металлических меха­нически обработанных цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления. 2.   Рабочие чертежи цилиндрических зубчатых колес должны ■быть выполнены в соответствии с требованиями стандартов Еди­ной системы конструкторской документации и настоящего стан­дарта. 3.  На изображении цилиндрического зубчатого колеса указы­вают: а)   диаметр окружности выступов D< и, при необходимости. предельное значение радиального биения поверхности выступов; б)  ширину зубчатого венца b и, при необходимости, предель­ное значение биения поверхности базового торца; в)  размеры фасок или радиусы закруглений на торцовых кром­ках цилиндра выступов и боковых поверхностей зубьев. Примечание. Размеры фасок или радиусы закруглений допускается указывать в технических требованиях; г)  шероховатость боковых поверхностей зубьев, поверхности выступов и поверхности впадин. Примечание. Шероховатость, указанная для поверхности впадин, от-«осится и к переходным поверхностям зубьев; д)   для шевронного колеса при несимметричной детали — рас­положение ветвей шевронных зубьев нанесением трех сплошных
	Издание официально*                                                        Перепечатка воспрещен* • Переиздание. Сентябрь 1978 г.

	Стр. 2 ГОСТ 2.422—70
	тонких линий с соответствующим наклоном на дополнительном упрощенном и уменьшенном изображении детали. 4- На чертеже зубчатого колеса в правом верхнем углу поме­щают таблицу параметров. Размеры граф таблицы, а также раз­меры, определяющие расположение таблицы на поле чертежа, приведены на чертеже. 5.    Таблица параметров зубчатого венца состоит из трех час­тей, отделенных друг от друга сплошными основными линиями: первая часть — основные данные (для изготовления); вторая часть — данные для контроля; третья часть — справочные данные. 6.    В первой части таблицы параметров приводят: а)    модуль нормальный тп по ГОСТ 14186—69; б)    число зубьев г; в)   угол наклона зуба ^ на делительном цилиндре; г)    направление зуба надписью «Правое» или «Левое». Для шевронных зубчатых колес делают надпись «Шевронное»;; д)   исходный контур — ссылкой на ГОСТ 15023—76. 7- Во второй части таблицы параметров приводят данные для контроля по нормам точности. П римечание. При отсутствии сведений об условиях производства » контроля допускается во второй части таблицы параметров данные для контро­ля не помещать. При этом в технических требованиях указывают, что изготовив тель выбирает контрольный комплекс, действующий на предприятии. 8.   В третьей части таблицы параметров приводят: а)   межцентровое расстояние с предельными отклонениями; б)    обозначение чертежа сопряженного колеса; в)    другие справочные данные, при необходимости.

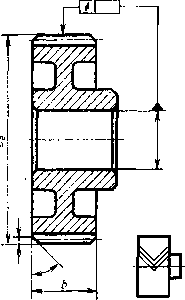

	Пример вынолнения чертежа зубчатого венца с шевронными зубьями
		' 1 1 Модуль нормальный т„ 1 Число зубьев г Угол наклона зуба Pi Направление зуба Исходный контур ГОСТ 15013- 76 (Данные для контроля) (Справочные данные) < .;,- :..-. :.Щ. 10 35 -------------.----------»---------^ъ	8
	о н ■о
	V»
