	УДК 744.43:621451.6:006.354                                                                                Группа TS2 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ДЛЯ ЗУБЧАТЫХ ЦЕПЕЙ                             ГОСТ Unified system for design documentation.                      ллт чл Rules for preparing working drawings for gears of gear      Z.4Z5—/4 chains
	Постановлением Государственного комитета стандартов Совета Министров СССР «т 27 июня 1974 г. № 1569 срок действия установлен с 01.07. 1975 г. до 01.07. 1980 г. Несоблюдение стандарта преследуется по закону 1.   Настоящий стандарт устанавливает правила выполнения рабочих чертежей звездочек для зубчатых цепей. 2.  Рабочие чертежи звездочек для зубчатых цепей должны быть выполнены в соответствии с требованиями настоящего стан­дарта и стандартов Единой системы конструкторской документа­ции. 3.  На чертеже звездочки, имеющей стандартизованный профиль зуба, следует помещать осевое сечение (или разрез) звездочки и таблицу параметров (черт. 1). На изображении звездочки следует указывать: ширину зуба звездочки; ширину проточки зуба звездочки; диаметр проточки зуба звездочки; радиус закругления торца зуба и направляющей проточки; радиус бокового закругления торца зуба (при необходимости); расстояние от вершины зуба до линии центров дуг закругле­ний; диаметр наружной окружности; диаметр окружности впадин; шероховатость рабочей поверхности зуба. 4.  Таблицу параметров следует приводить в правом верхнем углу чертежа. Размеры граф таблицы и их расположение приведе­ны на черт. 1. Издание официальное                                                               Перепечатка воспрещена • Переиздание. Сентябрь 1978 е.

	ГОСТ 2.425—74 Стр: 2
		Цепь..._______________ Число зубьев звездочки
		Радиус построения кри-Волцнейнаго профиля зуба	R
		Наибольший зазор между рабочей гранью пластины и зиоом	К
		Профиль зуба	ГОСТ...
		Класс точности	2 класс ГОСТ...
		Диаметр делительной окружности	dd
		10		35
		110

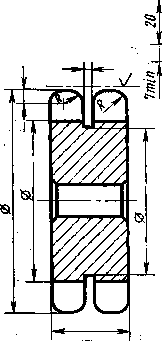

	''■*>-..	Черт. 1
	5.  Таблица параметров должна состоять из трех частей, кото­рые отделяют друг от друга сплошной линией. 6.  В первой части таблицы следует приводить обозначение соп­рягаемой цепи. 7.   Во второй части таблицы следует приводить данные звез­дочки: число зубьев звездочки z; радиус построения криволинейного профиля зуба R (при не­обходимости) ; наибольший зазор между рабочей гранью пластины и зубом К (при необходимости); профиль зуба со ссылкой на соответствующий стандарт; класс точности со ссылкой на соответствующий стандарт. 8.  В третьей части таблицы следует указывать справочные дан­ные: диаметр делительной окружности da. 9.  При выполнении чертежа блока звездочек следует помещать одну таблицу с указанием всех необходимых данных для каждого

	Стр. 3 ГОСТ 2.425—74
	венда звездочек. Венцы обозначают прописными буквами русского ал­фавита. 10.  В неиспользованных графах таблицы ставят прочерки. 11.  На чертеже звездочки, имею­щей профиль, частично отличаю­щийся от стандартизованного, кро­ме указанного в пп. 3—7, следует помещать изображение профиля зуба (черт. 2). На изображении профиля: стандартизованную часть профи­ля отмечают штрихпунктирной утол­щенной линией; указывают диаметр (диаметры) окружности, ограничивающей стан-                      Черт, 2 дартизованную часть профиля; наносят все необходимые размеры для изготовления нестандар-тизованной части профиля или оговаривают данные этой части про­филя в технических требованиях чертежа. 12.  Чертеж звездочки, имеющей нестандартизованный про­филь, выполняют по общим правилам Единой системы конструк­торской документации.
