«УТВЕРЖДАЮ» Директор Гродненского государственного политехнического колледжа ____________________А.А. Гончаров «_______» ______________2001 г. СТАНДАРТ ПРЕДПРИЯТИЯ
Дата введения: 2001-04-01 1 Область применения Настоящий стандарт устанавливает правила оформления курсового и дипломного проектов учащимися специальностей машиностроительного профиля. 2 Состав курсового и дипломного проекта В состав курсового (КП) и дипломного (ДП) проектов входят следующие документы: - задание на проектирование, подписанное руководителем проекта и утвержденное председателем цикловой комиссии (для КП) и заместителем директора по учебной работе (для ДП); - пояснительная записка (ПЗ), представляющая собой все необходимые технические и технико-экономические расчеты, дающие обоснование принятых проектантом решений; - графическая часть проекта, состав и объем которой утверждается заданием на проектирование в зависимости от специальности и допустимой трудоемкости проекта по учебному плану. 3 Обозначение частей курсового и дипломного проектов Всем частям курсового и дипломного проектов присваивают обозначения документов в соответствии со схемой, приведенной на рисунке 1.
Рисунок 1 Пример кодирования: КП Т0301.05.13.15.98.01 ПЗ - пояснительная записка курсового проекта. КП Т0301.05.13.15.98.01 – графическая часть курсового проекта. ДП Т0301.05.13.12.99.02 ПЗ - пояснительная записка дипломного проекта. ДП Т0301.05.13.15.99.04 - графическая часть дипломного проекта где КП (ДП) - обозначение комплекта документов; Т0301 - шифр специальности; 05 - шифр специализации; 13 - номер учебной группы; 15 - порядковый номер учащегося по журналу; 98 - год выполнения; 01 - номер листа графической части согласно заданию или номер раздела пояснительной записки; ПЗ - обозначение пояснительной записки. 4 Оформление пояснительной записки 4.1 Общие требования Пояснительная записка (ПЗ) выполняется отдельным альбомом на одной стороне формата А4 (297х210) одним из следующих способов: - машинописным - через два интервала, шрифт должен быть четким, лента только черного цвета; - рукописным - близким к чертежному шрифтом с высотой букв и цифр не менее 2,5мм. Цифры и буквы необходимо писать четко черными чернилами, черной пастой или тушью; - с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004). Все схемы, графики, эскизы, таблицы и рисунки ПЗ необходимо выполнять только или черной тушью, или черными чернилами, или карандашом. Графики допускается выполнять на миллиметровой бумаге формата А4. Они подшиваются в альбом ПЗ и нумеруются порядковым номером листа ПЗ. Вписывать в пояснительную записку, изготовленную машинописным способом, отдельные слова, формулы, условные знаки (рукописным способом), а также выполнять иллюстрации следует черными чернилами, пастой или тушью. Опечатки, описки и графические неточности, обнаруженные в процессе выполнения документа, допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же листе исправленного текста машинописным способом или чернилами, пастой или тушью рукописным способом (не более 4-х знаков на листе). Расстояние от рамки формы до границ текста в начале и в конце строк - не менее 3мм. Расстояние от верхней или нижней строки текста до верхней или нижней части рамки должно быть не менее 10мм. Абзацы в тексте начинают отступом, равным пяти ударам пишущей машинки (15-17мм). Пример выполнения текста ПЗ приведен в приложении А. 4.2 Основная надпись Основная надпись на первых листах содержания, введения, литературы, приложения (если оно оформляется в виде самостоятельного документа) и каждого раздела ПЗ проекта выполняется по ГОСТ 2.104 форма 2. На последующих листах ПЗ - по упрощенной форме в соответствии с рисунком 2. Допускается использование типографских бланков-форм.
Рисунок 2 4.3 Оформление титульного листа ПЗ Титульный лист является первым листом пояснительной записки курсовых и дипломных проектов. Его выполняют на листе формата А4 (297х210) согласно требованиям, изложенным в подразделе 4.1. Титульный лист выполняют по форме, приведенной в приложении Б. На полях титульного листа следует указывать: - на поле 1 - наименование министерства, в систему которого входит учебное заведение; - на поле 2 - наименование учебного заведения; - на поле 3 - шифр и наименование специальности, специализации и шифр группы; - на поле 4 - наименование проекта, на который составлена пояснительная записка (ДП или КП) и тема проекта по приказу; - на поле 5 - фамилии и подписи разработчика и руководителя проекта (для КП); разработчика, руководителя проекта, консультантов по специальной и экономической частям, по охране труда и по нормоконтролю (для ДП); - на поле 6 - год выполнения проекта. Примеры оформления титульных листов КП и ДП приведены в приложениях В и Г соответственно. После титульного листа в ПЗ подшивается задание на курсовое или дипломное проектирование, которое не нумеруется, но считается листом ПЗ. 4.4 Оформление содержания Содержание, включающее номера и наименования разделов и подразделов с указанием номеров листов, является третьим листом ПЗ. Слово «Содержание» записывают в виде заголовка (симметрично тексту) с прописной буквы. Наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы. Пример выполнения содержания приведен в приложении Д. 4.5 Оформление списка литературы В конце пояснительной записки приводится список литературы, которая была использована. Первоначально приводятся использованные государственные стандарты (СТБ), межгосударственные стандарты (ГОСТы), руководящие документы (РД), а затем техническая литература в алфавитном порядке авторов. Список литературы включают в содержание. Пример выполнения списка использованной литературы приведен в приложении Ж. 4.6 Требования к ПЗ, содержащей сплошной текст 4.6.1 Текст документа, при необходимости, разделяют на разделы и подразделы. Разделы должны иметь порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки и записанные с абзацного отступа. Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится. Разделы, как и подразделы, могут состоять из одного или нескольких пунктов. Номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точками, например: 2 Методы испытаний 2.1 Аппараты, материалы и реактивы 2.1.1 2.1.2 Нумерация пунктов первого подраздела второго раздела документа 2.1.3 2.2 Подготовка к испытанию 2.2.1 2.2.2 Нумерация пунктов второго подраздела второго раздела документа Если раздел или подраздел состоит из одного пункта, он также нумеруется. Пункты, при необходимости, могут быть разбиты на подпункты, которые должны иметь порядковую нумерацию в пределах каждого пункта, например: 4.2.1.1, 4.2.1.2, 4.2.1.3 и т.д. Внутри пунктов или подпунктов могут быть приведены перечисления. Перед каждой позицией перечисления следует ставить дефис или, при необходимости, ссылки в тексте документа на одно из перечислений, строчную букву, после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа, как показано в примере. Пример: а)________ б)________ 1)______ 2)______ в)________ Каждый пункт, подпункт и перечисление записывают с абзацного отступа. Разделы, подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют. Заголовки должны четко и кратко отражать содержание разделов, подразделов. Заголовки следует выполнять без точки в конце, не подчеркивая. Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой. Расстояние между заголовком и текстом при выполнении документа машинописным способом должно быть равно 3,4 интервалам, при выполнении рукописным способом - 15мм. Расстояние между заголовками раздела и подраздела - 2 интервала, при выполнении рукописным способом - 8мм. Каждый раздел текстового документа начинается с нового листа. 4.6.2 Нумерация листов документа и приложений, входящих в состав этого документа, должна быть сквозная. Общее количество листов ПЗ проставляется в графе «Листов» основной надписи «Содержания». 4.6.3 В тексте документа, за исключением формул, таблиц и рисунков, не допускается: - применять математический знак минус (-) перед отрицательными значениями величин (следует писать слово «минус»); - применять знак «o» для обозначения диаметра (следует писать слово «диаметр»). При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа, перед размерным числом следует писать знак «o»; - применять без числовых значений математические знаки, например: > (больше), < (меньше), = (равно), >=(больше или равно), <= (меньше или равно), ≠ (не равно), % (процент); № (номер). 4.6.4 В тексте документа числовые значения величин с обозначением единиц физических величин и единиц счета следует писать цифрами, а числа без обозначения единиц физических величин и единиц счета от единицы до девяти - словами. Примеры: 1 Провести испытания пяти труб, каждая длиной 5м. 2 Отобрать 15 труб для испытаний на давление. 4.6.5 Дробные числа необходимо приводить в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать ¼’’; ½’’ (но не При невозможности выразить числовое значение в виде десятичной дроби, допускается записывать в виде простой дроби в одну строчку через косую черту, например: 5/32; (50А -4С)/(40В + 20). 4.6.6 В формулах в качестве символов следует применять обозначения, установленные соответствующими нормативными документами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него. Пример: Плотность каждого образца
где т - масса образца, кг; V - объем образца, м3 . Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой. В документах, издаваемых нетипографским способом, формулы могут быть выполнены машинописным, машинным способами или чертежным шрифтом высотой не менее 2,5мм. Применение машинописных и рукописных символов в одной формуле не допускается. Формулы, за исключением формул, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. Одну формулу обозначают - (1). Ссылки в тексте на порядковые номера формул дают в скобках, например, ... в формуле (1). Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения, например формула (B.1). Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например (3.1). 4.6.7 Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД. Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1». Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например - Рисунок А.З. Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например - Рисунок 1.1. При ссылках на иллюстрации следует писать «...в соответствии с рисунком 2» при сквозной нумерации и «... в соответствии с рисунком 1.2» при нумерации в пределах раздела. Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1 - Детали прибора. 4.6.8 Если в тексте документа имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций, а для электро- и радиоэлементов - позиционные обозначения, установленные в схемах данного изделия. Исключение составляют электро- и радиоэлементы, являющиеся органами регулировки или настройки, для которых (кроме номера позиции) дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, позиционное обозначение и надписи на соответствующей планке или панели. Допускается, при необходимости, номер, присвоенный составной части изделия на иллюстрации, сохранять в пределах документа. При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита. Указанные данные наносят на иллюстрациях согласно ГОСТ 2.109. На приводимых в документе электрических схемах около каждого элемента указывают его позиционное обозначение, установленное соответствующими стандартами и, при необходимости, номинальное значение величины. 4.6.9 Материал, дополняющий текст документа, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и приборов, описания алгоритмов и программ задач, решаемых на ЭВМ и т.д. В тексте документа на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте документа. Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой. Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Е, 3, Й, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность. Если в документе одно приложение, оно обозначается «Приложение А». Все приложения должны быть перечислены в содержании документа с указанием их номеров и заголовков. Приложения, выпускаемые в виде самостоятельного документа, оформляют по общим правилам - первый лист с основной надписью по форме 2, последующие листы - по форме 2а по ГОСТ 2.104. 4.6.10 Таблицы применяют для лучшей наглядности и удобства и сравнения показателей. Название таблицы должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей. При переносе части таблицы на ту же или другие страницы название помещают только над первой частью таблицы. Цифровой материал оформляют в виде таблиц в соответствии с рисунком 3. Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица В.1», если она приведена в приложении В. Таблица ___________-________________ номер название таблицы

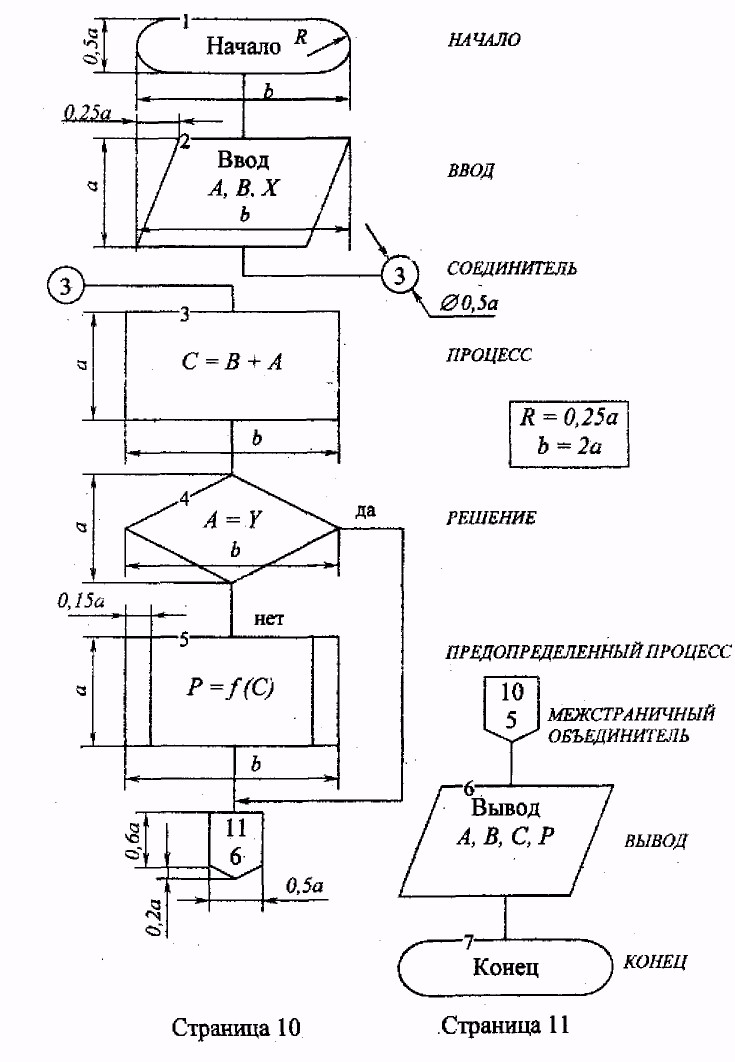

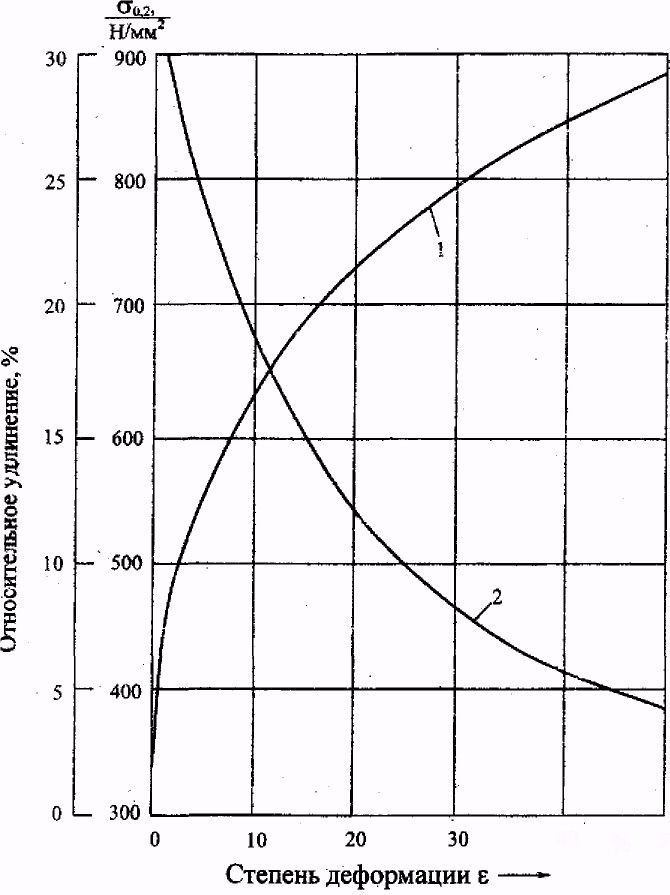

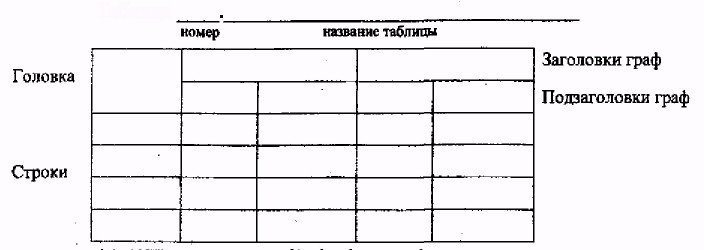

Боковик Графы колонки (графа для заголовков)

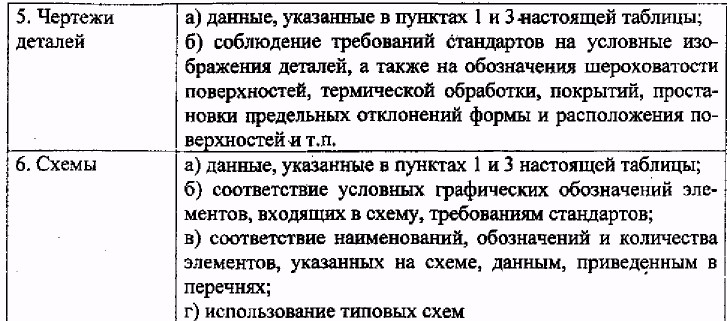

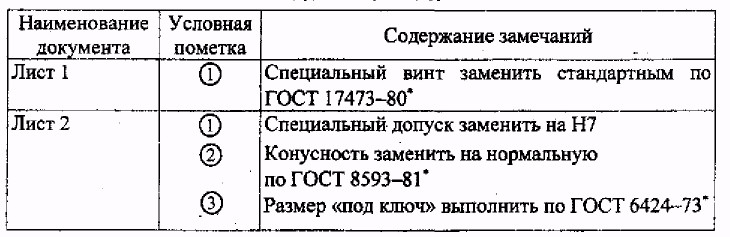

Рисунок 3 Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера. Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе. Таблицы слева, справа, снизу, ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается. Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей. Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости, допускается перпендикулярное расположение заголовков граф. Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8мм. Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а, при необходимости, в приложении к документу. Допускается помещать таблицу вдоль длинной стороны листа документа. Если строки или графы таблицы выходят за формат страницы или при переносе таблицы на другую страницу, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик. Слово «Таблица» и название таблицы указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы в соответствии с рисунком 4. Таблица… - название таблицы В миллиметрах
Продолжение таблицы... В миллиметрах
Рисунок 4 Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят. Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы в соответствии с рисунком 5. Рекомендуется разделять части таблицы двойной линией или линией толщиной 2s. Таблица…
Рисунок 5 Графу «Номер по порядку» в таблицу включать не допускается. Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них. Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать над таблицей справа, а при делении таблицы на части - над каждой ее частью в соответствии с рисунком 4. Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах физических величин (например в миллиметрах), но имеются графы с показателями, выраженными в других единицах физических величин, то над таблицей следует писать наименование преобладающего показателя и обозначение его физической величины, например, «Размеры в миллиметрах», «Напряжение в вольтах», а в подзаголовках остальных граф приводить наименование показателей и (или) обозначения других единиц физических величин в соответствии с рисунком 6. Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например D - диаметр, Н - высота, L -длина. Показатели с одним и тем же буквенным обозначением группируют последовательно в порядке возрастания индексов в соответствии с рисунком 6. Таблица.... Размеры в миллиметрах
Рисунок 6 4.6.11 В тексте документа обязательно должны приводиться ссылки на источники информации. Пример: V=21 м3 [4], с. 15, таблица 3 где [4] – порядковый номер источника в списке используемой литературы; с. – номер страницы; таблица 3 – номер таблицы. 4.6.12 При необходимости, спецификация оформляется на листе чертежной бумаги в соответствии с приложением И. 4.7 Оформление альбома пояснительной записки Листы пояснительной записки сшиваются. Использование скоросшивателя при оформлении альбома ПЗ к дипломному проекту не допустимо. Альбом ПЗ к дипломному проекту необходимо брошюровать в стандартной папке для дипломной работы. 5 Комплектование документов Пояснительная записка, чертежи, сложенные до формата А4, спецификации укладываются в папку с тесемками. На лицевую сторону наклеивается этикетка. Примеры оформления этикеток к папкам для КП и ДП приведены в приложении К. ПРИЛОЖЕНИЕ А Пример выполнения текстового документа

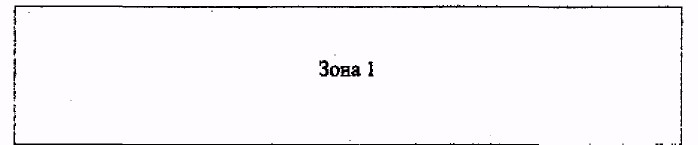

ПРИЛОЖЕНИЕ Б Схема расположения полей титульного листа
ПРИЛОЖЕНИЕ В Пример оформления титульного листа ПЗ КП
ПРИЛОЖЕНИЕ Г Пример оформления титульного листа ПЗ ДП

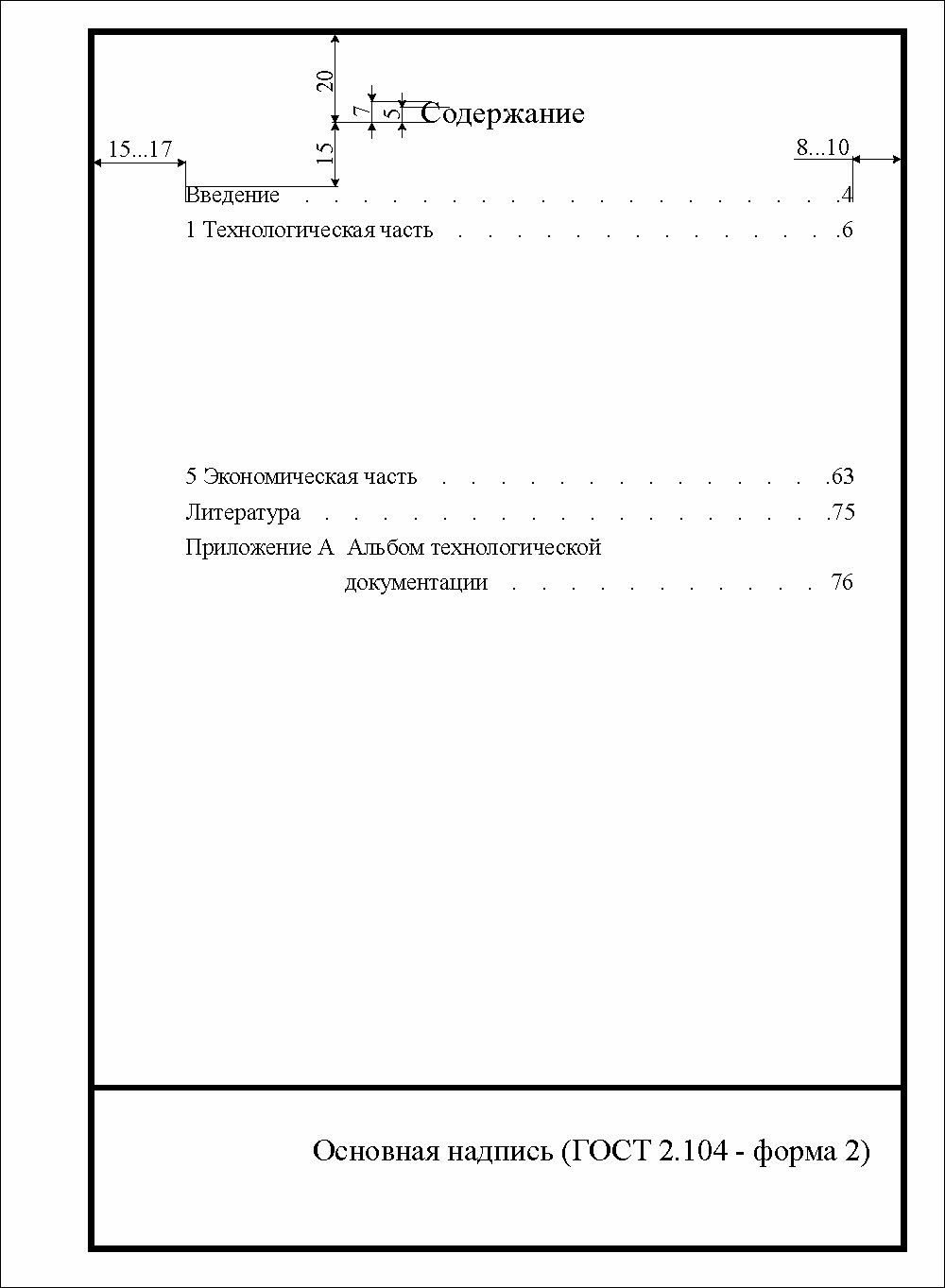

ПРИЛОЖЕНИЕ Д Пример оформления содержания

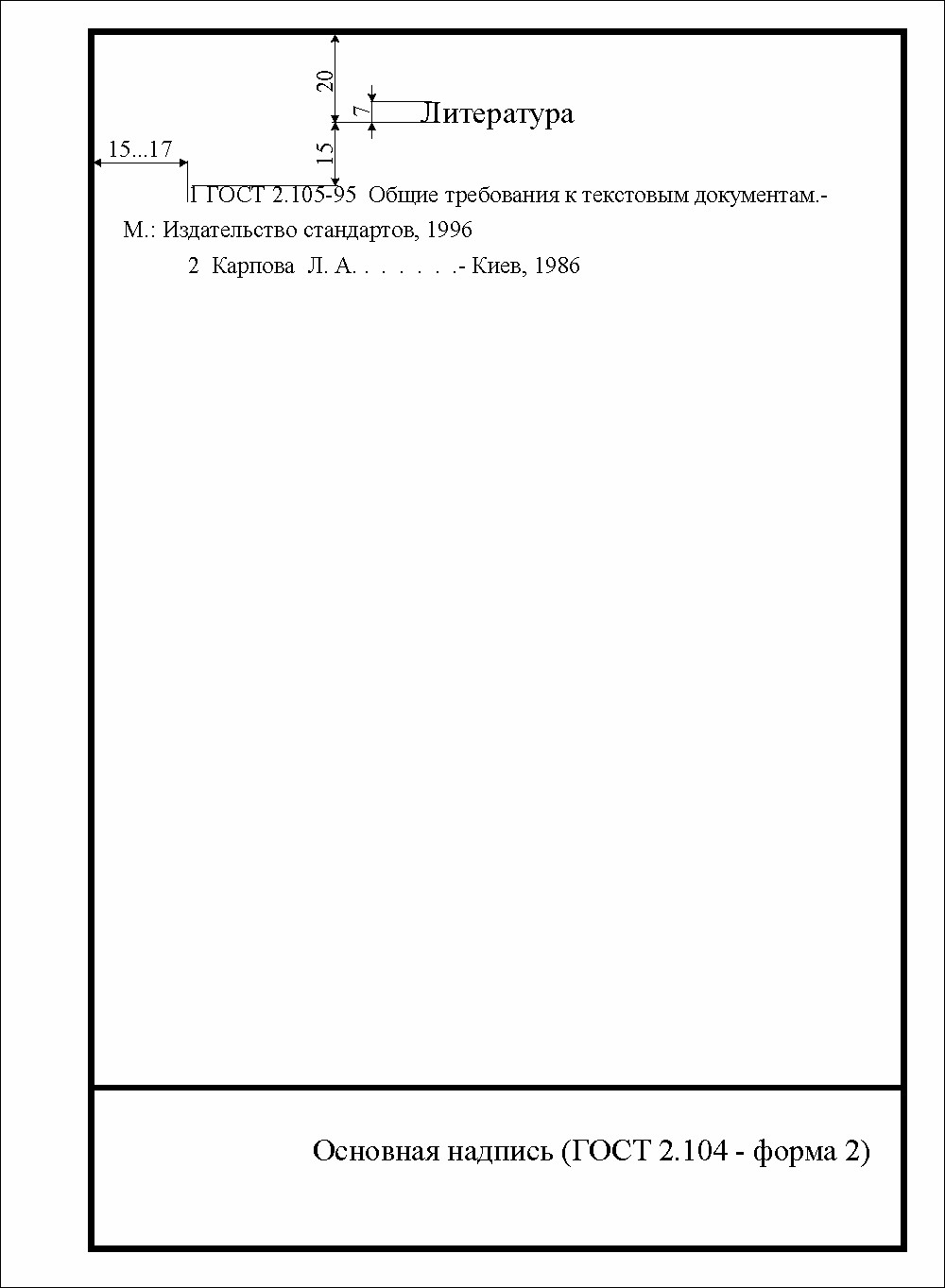

ПРИЛОЖЕНИЕ Ж Пример выполнения списка использованной литературы

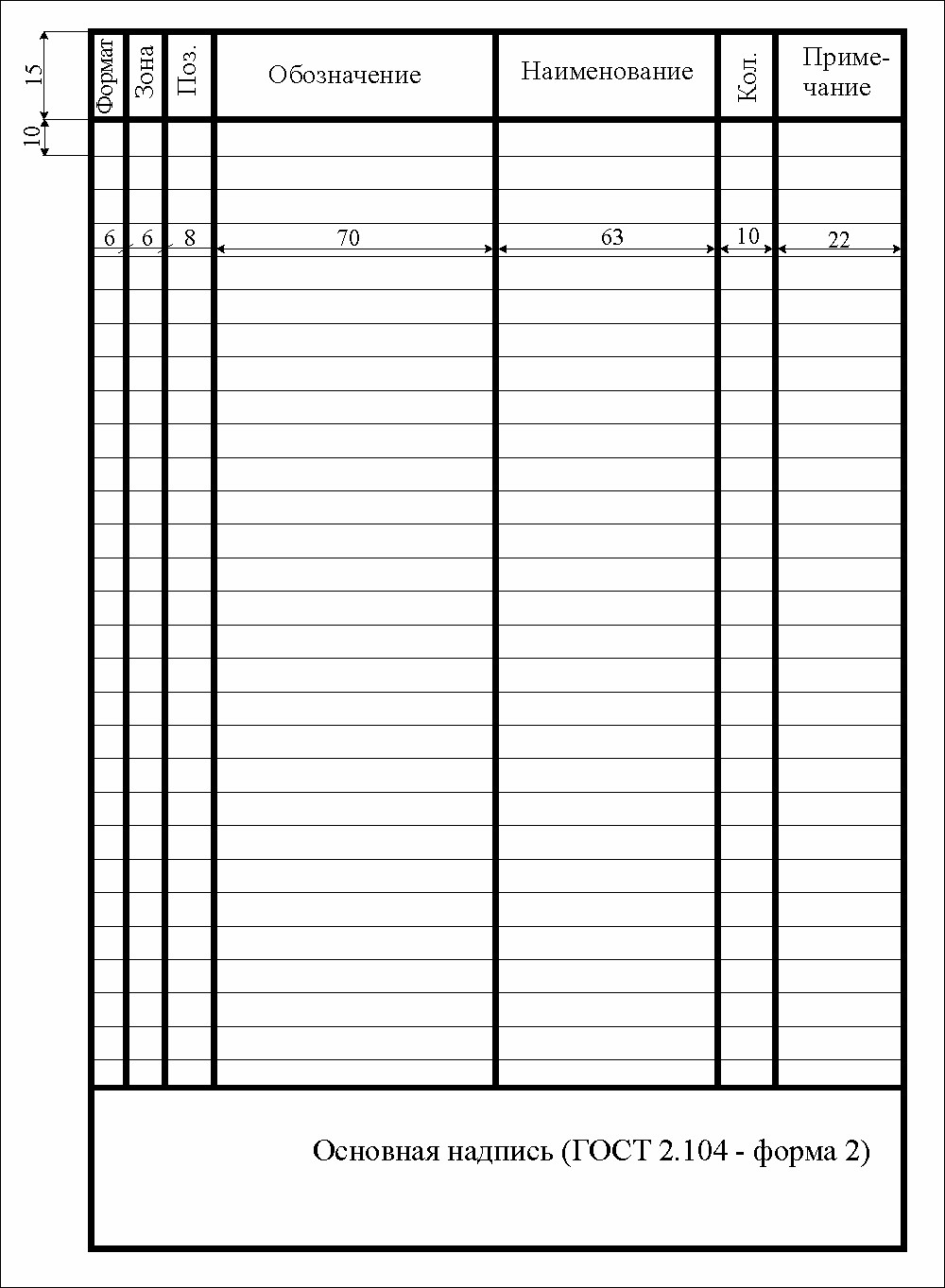

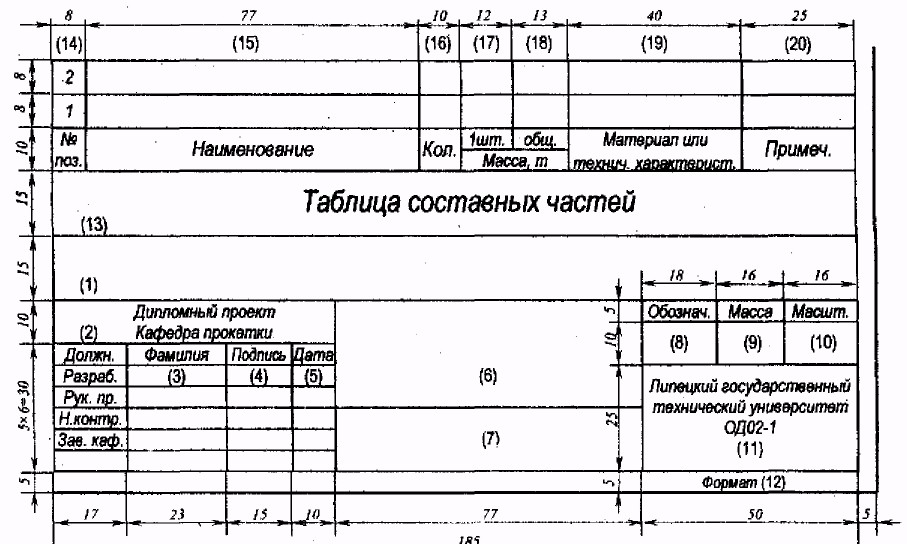

ПРИЛОЖЕНИЕ И Форма спецификации (заглавный лист)

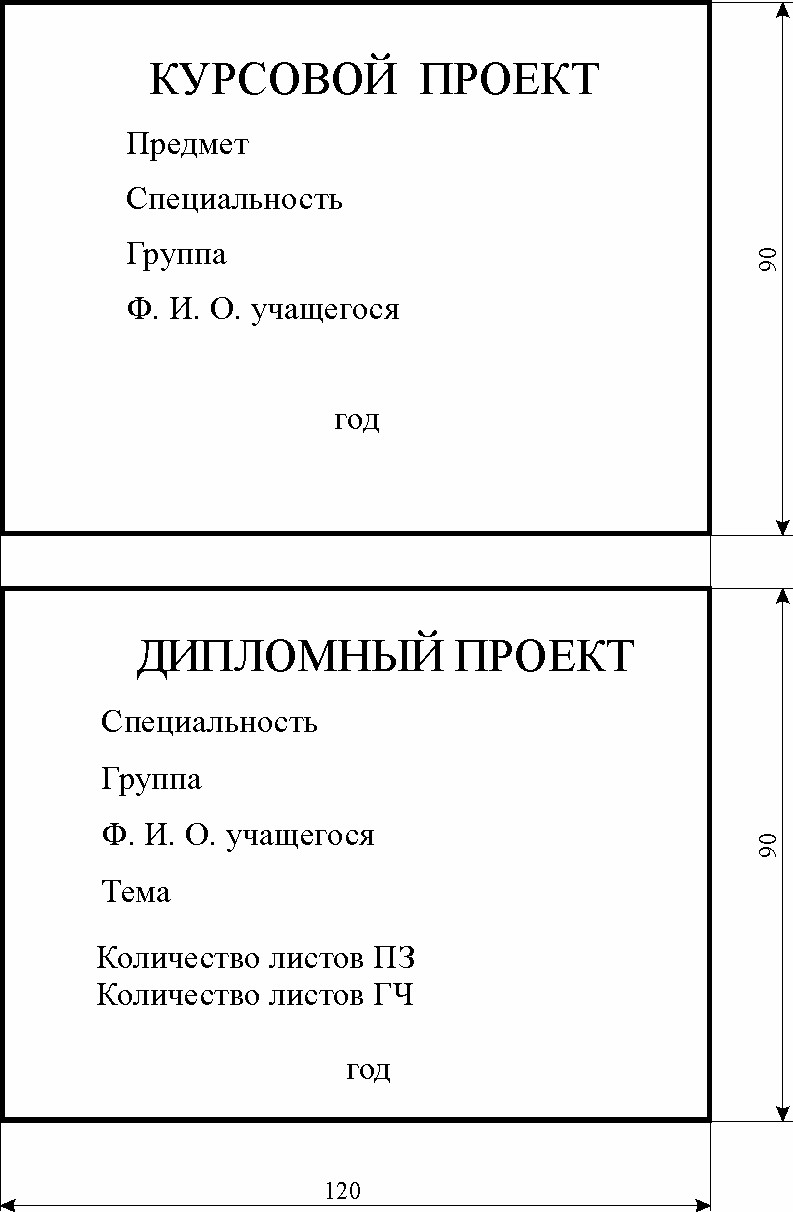

ПРИЛОЖЕНИЕ К Пример оформления этикеток к папкам
