	УДК 744.43:621.833.12:006.354                                                                             Группа Т» ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
	Единая система конструкторской документации                    ГОСТ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ                        *} АГ\Л 7Б ЗУБЧАТЫХ PEEK                                            Z.4U4—/Э Unified system for design documentation.                            Взамен Rules of making drawings of sprocket nacks                    ГОСТ Z404—68
	Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 785 срок действия установлен с 01.01.1976 г, до 01.01.1981 г.
	1.   Настоящий стандарт устанавливает правила выполнения чертежей механически обработанных реек, сопрягаемых с эволь-вентными цилиндрическими зубчатыми колесами, в части указания параметров зубчатого венца. В стандарте учтены требования рекомендации СЭВ по стандар­тизации PC 581—73. 2.  Чертежи зубчатых реек должны быть выполнены в соответ­ствии с требованиями стандартов Единой системы конструкторс­кой документации и настоящего стандарта. 3.  На изображении зубчатой рейки (черт. 1—3) должны быть указаны: а)  длина нарезанной части рейки; б)   размеры фасок или радиусы кривизны линии притупления на кромках зубьев. Допускается размеры фасок или радиусы кри­визны линии притупления указывать в технических требованиях чертежа; е) шероховатость боковых поверхностей зубьев. 4.  На чертеже зубчатой рейки должна быть помещена таблица параметров зубчатого венца рейки (черт. 1). 5.  Таблица параметров должна состоять из трех частей, кото­рые должны быть отделены друг от друга сплошными основными линиями: первая часть — основные данные; вторая часть—данные для контроля; третья часть — справочные данные. Издание официальное                                                               Перепечатка воспрещена Переиздание. Сентябрь 1978 г.

	Стр. 2 ГОСТ 2.404—75 1 i. 6.  В первой части таблицы параметров должны быть приведе­ны: а)  модуль т; б)  угол наклона линии зуба ($ косых зубьев; в)  направление линии зуба косых зубьев — надписью «Правое» или «Левое»; г)    нормальный исходный контур; — стандартный — ссылкой на соответствующий стандарт; — нестандартный — следующими параметрами: угол профиля а; коэффициент высоты головки h*a; коэффициент граничной высоты h]\ коэффициент радиуса кривизны переходной кривой p*f; коэффициент радиального зазора с*; коэффициент толщины зуба по делительной прямой s*—для исходного контура, у которого толщина зуба по делительной прямой не равна ширине впадины. Если исходный контур не может быть определен перечислен­ными параметрами, то на чертеже должно быть приведено его изображение с необходимыми размерами; д)  степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стандар­та. 7.  Во второй части таблицы параметров должны быть приве­дены данные для контроля взаимного положения разноименных профилей зубьев, например, толщина зуба s u и измерительная вы­сота hay или размер по роликам (шарикам) М и диаметр ролика (шарика) D. На чертеже зубчатой рейки с нестандартным исходным конту­ром во второй части таблицы параметров должны быть приведены данные для контроля по нормам: кинематической точности; плавности работы; контакта зубьев в передаче; бокового зазора. В качестве данных для контроля по нормам точности на чер­теже рейки с нестандартным исходным контуром следует указы­вать установленные конструктором значения параметров одного из контрольных комплексов, предусмотренных стандартом на допус­ки. 8.  В третьей части таблицы параметров должны быть приведе­ны: а)  число зубьев рейки г; б)  нормальный шаг рп;

	ГОСТ 2.404—75 Стр. 3

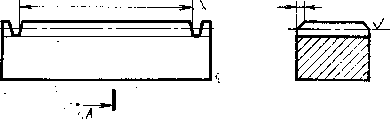

	в) при необходимости — обозначение чертежа сопряженного зубчатого колеса и другие справочные данные. 9.  Неиспользуемые строки таблицы параметров следует иск­лючать или прочеркивать. 10. Примеры указания параметров зубчатого венца на чертежах зубчатых реек приведены на черт. 1—3. Пример указания параметров зубчатого венца на чертеже прямозубой зубчатой рейки со стандартным исходным контуром ' А-А
	V^-
	/////,
	л
	см i 1 | Модуль т с; 'е с-» i Нормальный исходный контур — Степень точности. — Данные для контроля взаимного положения разноименных профилей зуо~ьеб Число су5ье5 г Нормальный шаг Рп 110 10 55 * *
	Черт. 1

	Стр. 4 ГОСТ 2.404—75 Пример указания параметров зубчатого венца на чертеже косозубои зубчатой рейки со стандартным исходным контуром
	Ч                                        ■ AzA
	Модуль т Угол наклона Р> Направление линии зуба — Нормальный исходный контур Степень точности — Данные для контроля дзаимного положения разноименных профи­лей зуд~ье§ Число зу5ьеЬ z Нормальный, шаг Рп
	Черт. 2

	ГОСТ 2.404—75 Ctfj. 5',
	Пример указания параметров зубчатого венца на чертеже прямозубой зубчатой рейки с нестандартным исходным контуром
	А~А
	№	у=^1.
	V-I'
	■.Мидуль in " 'SSS ■Q V; с; to Угол профиля 1 а Коэффициент Высоты голобки А«* Коэффициент гранич­ной Высоты V Коэффициент родииса кри-дизны переходной кривой р; Коэффициент радиаль­ного зазора с* Степень точности — Дачные для контроля дзаимнаго полотения разноименных профилей зрбьеЪ Данные для контроля пи нормам точности Число зуб'ьеё г Нормальный mas Рп
	Черт. 3
