	УДК 744.43:621.833.2:006.354                                                                    Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР еввввввиввивяввввввшвавявввввяявввивввввваввв^ Единая система конструкторской документации                   ГОСТ ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ                        . ... КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС                      2.405—75 Unified system for design documentation.                         Взамен Rules of making drawings or bevel gears                    ГОСТ 2.405—68
	Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 786 срок действия установлен с 01.01.1976 г. до 01.01.1981 г.
	1.   Настоящий стандарт устанавливает правила выполнения чертежей конических зубчатых колес с прямолинейным профилем исходного контура в части указания параметров .зубчатого венца. В стандарте учтены требования рекомендации СЭВ по стан­дартизации PC 581—73. 2.  Чертежи конических зубчатых колес должны |быть выполне­ны в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта. 3.  На изображении конического зубчатого колеса (черт. 1—4) должны быть указаны: а)  внешний диаметр вершин зубьев до притупления кромки; б)  внешний диаметр вершин зубьев после притупления кромки |при необходимости); в)  расстояние от базовой плоскости до плоскости внешней ок­ружности вершин зубьев; г)   угол конуса вершин зубьев; д)  угол внешнего дополнительного конуса. Допускается указы­вать дополнительный угол к углу внешнего дополнительного кону­са; е)  ширина зубчатого венца. В случае, когда передний торец зубчатого колеса выполняют плоскосрезанным, размер ширины зубчатого венца должен быть указан как справочный (черт. 3); ж)    базовое расстояние; з)  размеры фасок или радиусы кривизны линий притупления на кромках зубьев. Допускается указывать размеры фасок или Издание официальное                                                        Перепечатка воспрещен» Переиздание. Сентябрь 1978 г.

	ГОСТ 2.405—1$ Стр. 2 радиусы кривизны линий притупления в технических требовани­ях чертежа; и) положение измерительного сечения. 4.  На чертеже зубчатого колеса должна быть помещена табли­ца параметров зубчатого венца (черт. 1). 5.  Таблица параметров должна состоять из трех частей, кото­рые должны быть отделены друг от друга сплошными основным» линиями: первая часть — основные данные; вторая часть — данные для контроля; третья часть — справочные данные. 6.  В первой части таблицы параметров должны быть приве­дены: а)  модуль: внешний окружной те — для прямозубого зубчатого колеса; внешний нормальный тпе—для зубчатого колеса с тангенци­альными зубьями; средний нормальный тп — для зубчатого колеса с круговымв -зубьями; б)  число зубьев г; для зубчатого сектора—число зубьев сек­торного зубчатого колеса (на полной окружности); в)  тип зуба надписью «Прямой», «Тангенциальный» или «Кру­говой»; г)  осевая форма зуба по ГОСТ 19325—73 — для зубчатых ко­лес с тангенциальными и круговыми зубьями; д)  угол наклона зуба: внешний Р„г —для зубчатого колеса с тангенциальными зубь­ями; средний Р/, — для зубчатого колеса с круговыми зубьями; е)  направление линии зуба надписью «Правое» или «Левое»; ж)  исходный контур; — стандартный — ссылкой на соответствующий стандарт; — нестандартный — указанием сечения, к которому относится исходный контур (вид исходного контура), и следующими пара* метрами (черт. 4): угол профиля <хя; коэффициент высоты головки Л*; коэффициент радиуса кривизны переходной кривой pj; коэффициент радиального зазора с*. Если исходный контур не может быть определен перечислен­ными параметрами, на чертеже должно быть приведено его изо­бражение с необходимыми размерами; з)  коэффициент смещения с соответствующим знаком: внешний окружной хе—для зубчатого колеса с щжтшя зубьями;

	Стр. 3 ГОСТ 2.405—75 внешний нормальный хпе— для зубчатого колеса с тангенци­альными зубьями; средний нормальный хп— для зубчатого колеса с круговыми зубьями. Допускается вместо величины хп указывать внешний окружной коэффициент смещения хи. При отсутствии смещения следует проставлять 0; и) коэффициент изменения толщины зуба xi с соответствую­щим знаком. При отсутствии изменения расчетной толщины сле­дует проставлять 0; к) угол делительного конуса б; л) номинальный диаметр зуборезной головки d0—для зубчатого колеса с 'круговыми зубьями; м) степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стан­дарта. 7.  Во второй части таблицы параметров должны быть приведе­ны размеры зуба в измерительном сечении: толщина зуба по хорде s или постоянная хорда sc\ высота до хорды ha или до постоянной хорды hc, На чертеже шестерни вместо размеров зуба в измерительном сечении допускается указывать боковой зазор в паре с сопряжен­ным зубчатым колесом записью: «Допускаемый боковой зазор в паре». Во второй части таблицы параметров зубчатого колеса с не­стандартным исходным контуром должны быть приведены данные для контроля по нормам: '.■. кинематической точности; плавности работы; контакта зубьев в передаче; бокового зазора. В качестве данных для контроля по нормам точности на черте­же зубчатого колеса с нестандартным исходным контуром следует указывать установленные конструктором значения параметров од­ного из контрольных комплексов, 'предусмотренных стандартом на допуски. 8.   В третьей части таблицы параметров должны быть приведе­ны: а)  межосевой угол передачи 2; б)   модуль: средний окружной тт — для зубчатого колеса с прямыми зубьями; средний нормальный тп — для зубчатого колеса с тангенциаль­ными зубьями; внешний окружной ти — для зубчатого колеса с круговыми зубьями;

	ГОСТ 3.40S—75 Стр. 4 в)  внешнее конусное расстояние Re\ г)    среднее конусное расстояние /?; д)    средний делительный диаметр d; е)   угол конуса впадин 6/J ж)    внешняя высота зуба he; з)   при необходимости прочие справочные данные, например: внешняя высота головки зуба hm; внешняя окружная толщина зуба se (для прямозубого зубчатого колеса) или su (для зубча­того колеса с тангенциальными зубьями); средняя нормальная толщина зуба sa —для зубчатого колеса с круговыми зубьями. Допускается вместо величины s„ указывать внешнюю окружную толщину зуба sie; и) обозначение чертежа сопряженного зубчатого колеса. 9. На чертеже конического зубчатого колеса на изображении или в технических требованиях допускается приводить данные о форме, расположении и поведении зоны касания. 10.  Если зубчатое колесо имеет два и более венца одного вида то значения параметров следует указывать в таблице параметров в отдельных графах (колонках) для каждого венца. Венец и соот­ветствующая колонка таблицы должны быть обозначены одной прописной буквой русского алфавита. Если зубчатое колесо имеет два и более венца разного вида (например, конический и цилиндрический), то для каждого венца должна быть приведена на чертеже отдельная таблица. Таблицы следует располагать рядом или одну под другой. Каждый венец ш соответствующая таблица должны быть обозначены одной про­писной буквой русского алфавита. 11.  Неиспользуемые строки таблицы параметров следует иск­лючать или прочеркивать. 12.   Примеры указания параметров зубчатого венца на черте­жах конических зубчатых колес приведены на черт. 1—4.

	Пример указания параметров зубчатого венца на чертеже прямозубого конического зубчатого колеса со стандартным исходным контуром
	Измерительное) сечение	' Внешний окружной модуль те с Число зубьеб z ^ Тип зуба - Прямой Исходный контур - Коэффициент смещения *е Коэффициент изменения толщины зуба *г Угол делительного конуса в- Сщшнь точности . Ризмеры зуба д измери­тельном сечении. Межосебой угол передачи. Ъ Средний окружной модуль щ Внешнее конусное расстояние Яе Среднее конусное расстояние R Средний делительный диаметр Л. Угол конуса бпабин *, Внешняя бысота зуба Не Обозначение чертежа сопря­женного зубчатого колеса ..- '.г 110 JL 35 ж
	Черт. \

	Пример указания параметров зубчатого венца на чертеже кдНИческдгв зубчатого колеса с тангенциальными зубьями со стандартным исходным контуром
		Внешний нормальный модуль тт Число зубьеВ г Тип зуба — Тангенциальный Оседая форма зуба ПО ГОСТ 19325-73 внешний угол наклона зуба fine Направление линии зуба Исходный контур Коэффициент смещения *пе Коэффициент изменения толщины зуба h Угол делительного конуса. & Степень точности -- Размеры зуба 6 измери­тельном сечении МежосеВой угол передачи Z Средний нормальный модуль m„ Внешнее конусное расстояние Re Среднее конусное расстояние R Средний делительный диаметр a. Угол конуса Впадин 'f Внешняя Высота зуба be Обозначение чертежа сопря­женного зубчатого колеса
	Измерительное сечение
	Черт. 2

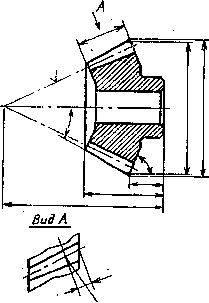

	Пример указания параметров зубчатого венца на чертеже конического зубчатого колеса с круговыми зубьями со стандартным исходным контуром
	>-	(Л	t 1	Средний нормальный модуль тп Число зубьев г Тип зуба — Круговой Оседая форма зуба ПО ГОСТ 19125-73 Средний угол наклона зуЫ Рп Направление линии зуба - Походный контур - Коэффициент смещения *п Коэффициент изменения толщины зуба h Угол делительного конуса & Номинальный диаметр зуборезной головки. d» Степень точности. — Размеры зуба 6 измери­тельном сечении Межосевой угол передача 2 Внешний окружной модуль mte Внешнее конусное расстояние Re Среонее конусное расстояние R Средний делительный диаметр a Угол конуса впадин 4 Внешняя высота зуба he Обозначение чертежа сопря­женного зубчатого колеса
			i - -В
	Вио А
	сечение
	Черт. 9

	ГОСТ 2.405—75 Стр. 8
	Пример указания параметров зубчатого венца на чертеже конического зубчатого колеса с круговыми зубьями с нестандартным исходным контуром
			Средний нормальный модуль т„ Числи зудьеВ z Тип зуба. - КругоВой Оседая форма зуд~а да ГОСТ-19325-73 - Средний угол наклона зуда А Направление линии зуда - II Si Вид исходного контура — Jasteщма/пный Угол профиля "г, Коэффициент Высоты голодки h*a Коэффициент радиального зазора С* Коэффициент радиуса кри­визны переходной криВой П Коэффициент смещения Хп Коэффициент изменения толщины зуда '*г Угол делительного конуса S- Номинальный диаметр зуборезной голодна й, Степень точности - Размеры зуда В измеритель­ном сечении Данные для контроля по нормам точности i Межоседой игол передачи 2 Внешний окружной модуль Ще Внешнее конусное расстояние Ъ Среднее конусное расстояние Я Средний делительный диаметр а Угол конуса Впадин 4 ■ Внешняя дысота зуда. he Обозначение чертежа сопря­женного зубчатого колеса
		V Измерительное сечение
	Черт. 4
