	УДК 744.43:621:006.354                                                                            Группа Т52 ГОСУДАРСТВЕННЫЙ СТАНДАРТ      СОЮЗА ССР Единая система конструкторской документации                    рл/»_. ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЧЕРВЯКОВ И ЧЕРВЯЧНЫХ КОЛЕС        2.406—76
	Unified system for design documentation. Rules for presentation of drawings for cylinder		Взамен
		worms and worm wheels                               ГОСТ 2.406—68
	Постановлением Государственного комитета стандартов Совета Министров СССР от 29 июля 1976 г. Ня 4840 срок действия установлен с 01.07.1977 г.
	до 01.07.1982 г.
	Несоблюдение стандарта преследуется по закону 1.   Настоящий стандарт устанавливает правила выполнения чертежей металлических механически обработанных цилиндриче­ских червяков видов ZA (архимедов червяк), ZI (эвольвентный червяк), ZN1 (конволютный червяк с прямолинейным профилем витка), ZN2 (конволютный червяк с прямолинейным профилем впадины) и ZK (червяк, образованный конусом) по ГОСТ 18498—73* и сопрягаемых с ними червячных колес передач с углом скрещивания осей, равным 90°, в части указания параметров зуб­чатого венца. Стандарт не устанавливает правила выполнения чертежей ци­линдрических червяков с переменной толщиной витка (двухшаго-вых) и сопряженных с ними червячных колес. 2.  Чертежи цилиндрических червяков и червячных колес долж­ны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта. 3.  На изображении цилиндрического червяка (черт. 1,2) долж­ны быть указаны: диаметр вершин витка da,; длина нарезанной части червяка Ь\\ данные, определяющие контур нарезанной части червяка, на­пример- линейные или угловые размеры фаски и т.д.; * Действует до 01.01.1979 г. Издание официальное                                                        Перепечатка воспрещена • Переиздание. Сентябрь 1978 г.

	ГОСТ 1.406—74 Стр. 2 радиус кривизны переходной кривой витка pfl'. радиус кривизны линии притупления витка Oki или размеры фаски; шероховатость боковых поверхностей витка. 4.  На изображении червячного колеса (черт. 3, 4) должны быть указаны: диаметр вершин зубьев da2; наибольший диаметр dau2; ширина венца Ь2\ данные, определяющие контур венца колеса, например, разме­ры фаски или радиус закругления торцовых кромок зубьев, ради­ус выемки поверхности вершин зубьев колеса и т. д.; расстояние от базового торца до средней торцовой плоскости колеса и, при необходимости, до центра выемки поверхности вер­шин зубьев колеса; радиус кривизны переходной кривой зубар^; радиус кривизны линии притупления зуба ркг или размеры фаски; шероховатость боковых поверхностей зубьев. 5.  На чертеже червяка и колеса должна быть помещена таб­лица параметров зубчатого венца (черт. 1). 6.  Таблица параметров должна состоять из трех частей, кото­рые должны быть отделены друг от друга сплошными основными линиями: первая часть — основные данные; вторая часть—данные для контроля; третья часть — справочные данные. 7.  В первой части таблицы параметров зубчатого венца червя­ка должны быть приведены (черт. 1, 2): — модуль т; — число витков гх\ — вид червяка — записью по типу: ZA, ZI и т. д.; — угол подъема линии витка: основной Ye —для червяка вида ZI; делительный у — для червяков остальных видов; — направление линии витка — надписью «Правое» или «Ле­вое»; — исходный червяк: стандартный — ссылкой на соответствующий стандарт; нестандартный — следующими параметрами (черт. 2): угол профиля: а^. ( в осевом сечении витка червяка) —для червяка вида ZA; ап (в нормальном сечении зуба рейки, сопря­женной с червяком)—для червяка вида ZI; а„т (в нормальном сечении витка червяка) —для червяка вида ZN1; ctns (в нормаль­ном сечении впадины червяка) — для червяка вида ZN2; а* (угол профиля производящего конуса) — для червяка вида ZK;

	Стр. 3 ГОСТ 2.406—76 коэффициент высоты витка /г*; коэффициент высоты головки А*; коэффициент расчетной толщины s*\ коэффициент радиуса кривизны переходной кривой p*f; — степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стан­дарта. 8.  Во второй части таблицы параметров зубчатого венца чер­вяка должны быть приведены данные для контроля взаимного положения разноименных профилей витка по одному из следую­щих вариантов: делительная толщина по хорде витка sai и высота до хорды размер червяка по роликам Л!, и диаметр измерительного ро­лика D. 9.  В третьей части таблицы параметров венца червяка должны >5ыть приведены: делительный диаметр червяка d\\ ход витка рг1; при необходимости — прочие справочные данные, например: межосевое расстояние aw; коэффициент диаметра червяка q; высота витка червяка h{; число зубьев сопряженного червячного колеса z2; основной диаметр червяка с?в — для червяка вида ZI; обозначение чертежа сопряженного колеса. 10.   В первой части таблицы параметров зубчатого венца чер­вячного колеса должны быть приведены (черт. 3, 4): — модуль т; — число зубьев z%; для зубчатого сектора следует указывать число зубьев секторного зубчатого колеса; — направление линии зуба — надписью «Правое» или «Ле­вое»; — коэффициент смещения червяка х\ — исходный производящий червяк: стандартный — ссылкой на соответствующий стандарт; нестандартный — следующими параметрами (черт. 4): угол профиля: ал (в осевом сечении витка червяка) —для червя­ка вида ZA; ап (в нормальном сечении зуба рейки, сопряженной с червяком)—для червяка вида ZI; апТ (в нормальном сечении вит­ка червяка) —для червяка вида ZN1; ans (в нормальном сечении впадины червяка) —для червяка вида ZN2; <х0 (угол профиля про­изводящего конуса) —для червяка вида ZK; коэффициент высоты витка hg\ коэффициент высоты головки h*a0;

	ГОСТ 2.406—76 Стр. 4
	коэффициент расчетной толщины s*0; коэффициент радиуса скругления кромки р*0; — степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стан­дарта. 11.  Вторую часть таблицы параметров венца на чертеже чер­вячного колеса не заполняют. 12.  В третьей части таблицы параметров венца на чертеже чер­вячного колеса должны быть приведены: межосевое расстояние aw\ делительный диаметр червячного колеса di\ число зубьев сектора; вид сопряженного червяка; число витков сопряженного червяка 2,; обозначение чертежа сопряженного червяка; при необходимости — прочие справочные данные, например, межосевое расстояние в обработке а0 и т. д. 13.   Неиспользуемые строки таблицы параметров следует иск­лючать или прочеркивать. 14.   Примеры указания параметров зубчатого венца на черте­жах цилиндрических червяков и червячных колес приведены на черт. 1—4.

	Пример указания параметров зубчатого веши на чертеже червяка вида ZA (архимедова червяка)			■о
		-К У\	1 S3 Модуль т I? Число виткод г, S Вид червяка - ZA Делительный угол подъема 1 Направление линии Витка - Исходный червяк - Г0СТ19036-73 Степень точности. — Данные для контроля вза-' инного положения разно­именных. профилей витка Делительный, диаметр червяка "/ Ход Витка Рц 10 . S5 110	О Q S I
	Черт. 1

	Пример указания параметров зубчатого венца на чертеже червяка вида 21 (эвольвентного червяка) с нестандартным исходным червяком
		Modj/ib т Число ВиткоВ zu Вид черВяка — 7.3 Осмодной. угол подъема Гв Направление линии Витка ^~ 5С 5- >< О 5г Угол профиля ССП Коэффициент Высоты Витка Л* Коэффициент Высоты голоВки К 1 Коэффициент расчетной толщины S* Коэффициент радиуса кри­визны переходной кридой с; Степень точности. — Данные для контроля Вза­имного положения разно­именных профилей битка Делительный диаметр чербяка й, Код Витка Pzi
	Черт. 2

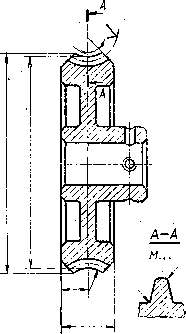

	Пример указания параметров зубчатого венца на чертеже колеса, сопрягаемого с червяком вида ZA (архимедовым червяком)
		А-А м...	Модуль т Число зубьев Z2 - Направление линии зуда — Коэффициент смещения черЬяка. X Исходный производящий. . чврЪяк — Г0СТ19036-73 Степень точности — Межосевое расстояние aw Делительный диаметр червячного колеса dz Вид сопряженного червяка — ZA Число дигпкоб сопряжен­ного червяка z, Обозначение чертежа сопряженного червяка.
	Черт. 3

	Пример указания параметров зубчатого венца на чертеже колеса, сопрягаемого с червяком вида ZN1 (конволютным червяком с прямолинейным профилем витка) с нестандартным исходным производящим червяком
		" -\ ■ Модуль. т Число зуд~ье8 Zz Направление линии зуо'а — Коэффициент смещения ' чербяка X i «О If ■а3" 3>а Ж: =з ° 2 S-S S; Угол профиля KllT Коэффициент Высоты Витка.. к Коэффициент Высоты голоски Коэффициент расчет­ной толщины 7] Коэффициент радиуса скругления кромки 9 ко Степень точности —; МежосеВое расстояние ■ aw Делительный диаметр' ■ черВячного. колеса ' , ' йг Вид сопряженного черВяка — ".' 'ZN1 • .Число Витков-. сопряженного чердяка ■ . , ■ ■ 2/ 1 Обозначение чертежа сопряженного, чердяка , 1 -■ -■ '■ * - ■
	Черт. 4
