	УДК 744.43:621.831:006.354                                                                          Группа Т5> ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР Единая система конструкторской документации                   гл-»— ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЧЕРВЯКОВ И КОЛЕС ГЛОБОИДНЫХ ПЕРЕДАЧ               2.407—75 Unified system for design documentation.
	Rules of making drawings of worms and wheels of worm	Взамен ГОСТ 2.407—68
	globoidal gear paits
	Постановлением Государственного комитета стандартов Совета Министров СССР от 27 марта 1975 г. № 787 срок действия установлен с 01.01.197» г- до 01.01.1981 г. 1. Настоящий стандарт устанавливает правила выполнения чер­тежей металлических механически обработанных червяков и колес глобоидных передач с углом скрещивания осей, равным 90°, в час­ти указания параметров зубчатого венца. В стандарте учтены требования рекомендации СЭВ по стандар­тизации PC 581—73. 2.  Чертежи червяков и колес глобоидных передач должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта. 3.  На изображении глобоидного червяка (черт. 1) должны быть-указаны: а)   диаметр вершин витка йлХ; б)  длина нарезанной части Ь\\ в)  расстояние от базового торца до средней торцовой плоско­сти червяка; г)  радиус образующей глобоида вершин витка Ra\, д)  данные, определяющие контур нарезанной части червя^ например, угол фаоки; е)  угол профиля витка в осевой плоскости червяка в точке пе~ ресечения делительной линии витка со средней торцовой плоское-тью червяка; ж)  радиус кривизны переходной кривой витка р^; з)  радиус кривизны линии притупления витка pKi или размеры фаеки; Издание официальное                                                       Перепечатка воспрещена. • Переиздание. Сентябрь 1978 г.

	ГОСТ 2.407—75 Стр. 2 и) параметры скоса витка: высота ft/ и глубина скоса Л/, ра­диус закругления ребра между поверхностями скоса и фаски; к) шероховатость боковых поверхностей витка. 4.  На изображении колеса глобоидной передачи (черт. 2) долж­ны быть указаны: а)   диаметр вершин зубьев da2; б)   наибольший диаметр d ш2; в)    ширина венца Ь2\ ;г) расстояние от базового торца до средней торцовой плоскос­ти колеса; д)  радиус выемки поверхности вершин зубьев колеса; е)  радиус кривизны переходной кривой зуба pf2; ж)  радиус кривизны линии притупления зуба рК2 или размеры фаски; з)  данные, определяющие контур венца колеса, например, угол «фаски или радиус закругления торцовых кромок зубьев; и) данные о специальной форме зуба; к) шероховатость боковых поверхностей зубьев. 5.  На чертеже червяка и колеса должна быть помещена табли­ца параметров зубчатого венца (см. черт. 1). 6.  Таблица параметров должна состоять из трех частей, кото­рые должны быть отделены друг от друга сплошными основными линиями: первая часть — основные данные; вторая часть — данные для контроля; третья часть — справочные данные. 7.  В первой части таблицы параметров зубчатого венца червя­ка должны быть приведены: а)   число витков Z\, б)   делительный диаметр d\\ в)    высота витка h\\ г)   направление линии витка — надписью «Правое» или «Ле-аое»; д)  степень точности и вид сопряжения по нормам бокового за­зора по соответствующему стандарту и обозначение этого стан­дарта. 8.  Во второй части таблицы параметров венца червяка должны •быть приведены:                                    _ делительная толщина витка по хорде sal с предельными откло­нен ияаш;                                _ высота до хорды витка ha\. 9.  В третьей части таблицы параметров венца червяка должны "быть приведены: а)   межосевое расстояние передачи а; б)   число зубьев сопряженного колеса г2;

	Стр. 3 ГОСТ 2.407—75
	в)  максимальный делительный угол подъема линии витка Y; г)   при необходимости — прочие справочные данные, например^ модуль, наибольшая глубина продольной модификации линии вит­ка sj, расстояние между экспериментальной точкой линии продо­льной модификации и средней плоскостью червяка /у, параметры-станочного зацепления и т. д.; д)  обозначение чертежа сопряженного колеса. 10.  В первой части таблицы параметров зубчатого венца коле­са должны быть приведены: а)   число зубьев колеса г2; для зубчатого сектора следует ука­зывать число зубьев секторного зубчатого колеса; б)    делительный диаметр колеса й%\ в)    высота зуба h2; г)  направление линии зуба — надписью «Правое» или «Левое»;. д)степень точности и вид сопряжения по нормам бокового зазо­ра по соответствующему стандарту и обозначение этого стандарта.. 11.  Во второй части таблицы параметров зубчатого венца ко­леса должны быть приведены: делительная толщина зуба по хорде sa2; высота до хорды зуба ha2. 12.  В третьей части таблицы параметров зубчатого колеса дол­жны быть приведены: а)    межосевое расстояние передачи а; б)   число витков сопряженного червяка zt; в)  угол профиля зуба на делительном диаметре в средней плоскости колеса а; г)    число зубьев сектора; д)   при необходимости — прочие справочные данные, например, модуль; е)  обозначение чертежа сопряженного червяка. 13.   Неиспользуемые строки таблицы параметров следует иск­лючать или прочеркивать. 14.  Примеры указания параметров зубчатого венца на черте­жах червяков и колес приведены на черт. 1 и 2.

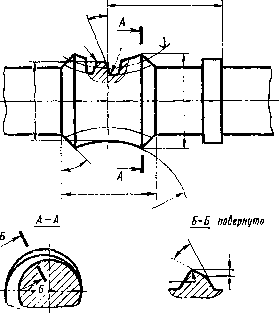

	Пример указания параметров зубчатого венца на чертеже червяка глобоидной передачи
		Число биткоб ±и 1 Делительный диаметр *J с: 'е Высота Витка Л, Напрабление линии битка — Степень точности Делительная толщина битка по хорде sut Высота до хорды hat МежосеВое расстояние передачи а Число зуНьеб сопряженного колеса <■г Максимальный делитель­ный угол подъема линии битка 1 06~означенш чертежа сопряженного колеса 110 JL < S5 »
	Чррт, 1

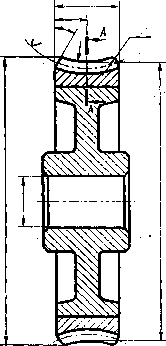

	Пример указания параметров зубчатого венца на чертеже колеса глобоидной передачи
			Число забьеЬ z2 Делительный диаметр \Ь_ Высота зио~а ГлГ Направление линии зуба - Степень точности — Делительная толщина зуба по хорде Sat Высота до хорды haz Межосебое расстояние передачи а Число биткод сопряженного черЬят 2, Угол профиля зуба на дели­тельном диаметре 5 средней, плоскости колеса а Обозначение чертежа. сопряженного черВяка
	Черт. 2
