Технологическая карта на устройство телефонной канализации из полиэтиленовых труб

ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИ МОСГОРИСПОЛКОМЕ

МОСОРГСТРОЙ

ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА УСТРОЙСТВО ТЕЛЕФОННОЙ КАНАЛИЗАЦИИ
ИЗ ПОЛИЭТИЛЕНОВЫХ ТРУБ

Арх. № 8375

МОСКВА - 1983

Технологическая карта разработана проектно-технологическим отделом треста Мосоргстрой (А.Н. Абрамович, А.П. Смирнов), согласована с Управлением подготовки производства Главмосстроя, НИИМосстроем, ЦНИБ-Мосстрой (М.И. Черняк).

Технологическая карта рекомендована к внедрению в строительном производстве.

Замечания и предложения по настоящей карте направлять по адресу: 113095, Б. Полянка, д. 51а, трест Мосоргстрой

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Технологическая карта (ТК) составлена на производство работ по прокладке каналов телефонной канализации из полиэтиленовых (ПЭ) труб с соединением стыков труб на раструбах и сваркой.

1.2. В состав работ, рассматриваемых картой, входят:

подготовка основания траншеи;

установка телефонных колодцев;

соединение ПЭ труб;

укладка труб в проектное положение;

заделка вводов труб в колодцах и стенах зданий;

присыпка труб грунтом;

окончательная засыпка траншеи.

1.3. Технологическая карта предназначена для составления проектов производства работ (ППР) и имеет цель ознакомить рабочих и инженерно-технических работников с правилами производства и организацией труда.

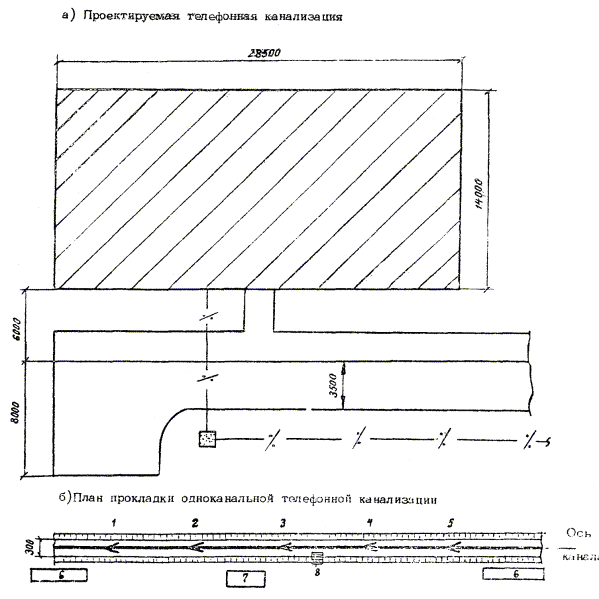

1.4. При привязке технологической карты к конкретному объекту и условиям строительства уточняются схемы производства работ, объемы работ, калькуляция затрат труда, средства механизации и приспособления.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. До начала работ по устройству телефонной канализации из ПЭ труб должны быть выполнены следующие работы:

геодезическая разбивка трассы;

вертикальная планировка;

обозначены (отшурфлены) пересекаемые или находящиеся в зоне работы действующие подземные коммуникации;

доставлены на объект материалы, механизмы, приспособления.

2.2. После отрытия траншеи выполняются работы по устройству основания в соответствии с проектом.

2.3. Устанавливаются (устраиваются) телефонные колодцы с использованием автокрана.

2.4. Раскладываются трубы на бровке траншеи для соединения их в плеть на сварке.

2.5. Сваривается плеть при помощи комплекта монтажных сварочных приспособлений конструкции НИИМосстроя и СКБ «Мосстрой» (рабочие чертежи СКБ «Мосстрой» № 3911/1А).

2.6. Комплект монтажных приспособлений включает в себя:

центрирующее устройство;

электронагревательный диск;

торцевую фрезу;

поддерживающие опоры.

Указанная в п. 2.5 конструкция для контактной сварки ПЭ труб предназначена для труб диаметром до 110 мм.

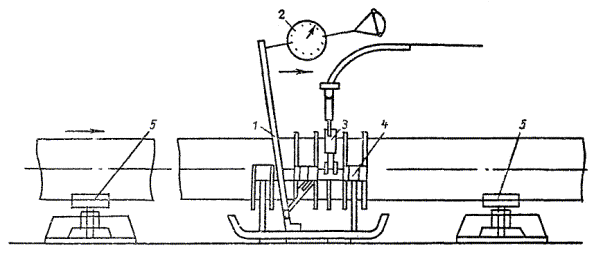

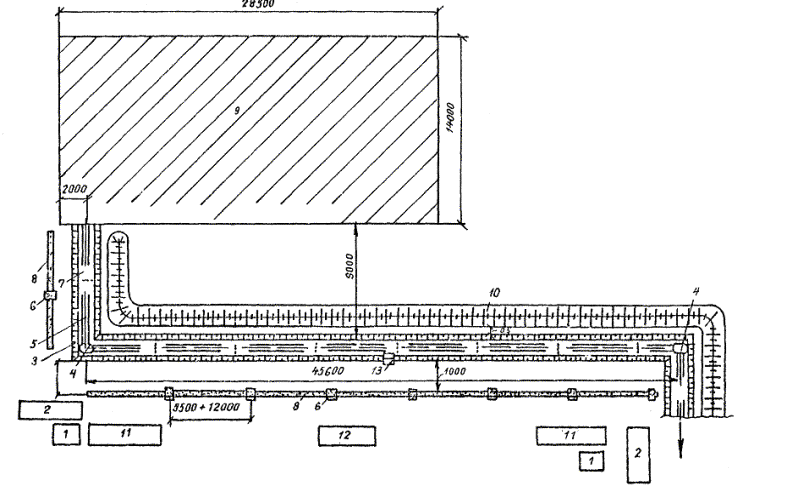

Схема контактной сварки и техническая характеристика монтажного приспособления приведена на листе 7, схема организации работ на листе 9.

2.7. После окончания сварки труб в плеть и проверки надежности сваренных соединений плеть опускают в траншею при помощи «полотенец», и она укладывается в проектное положение.

Сбрасывать сваренные трубы в траншею не разрешается.

2.8. Соединение ПЭ труб раструбом на резиновых кольцах производится непосредственно в траншее.

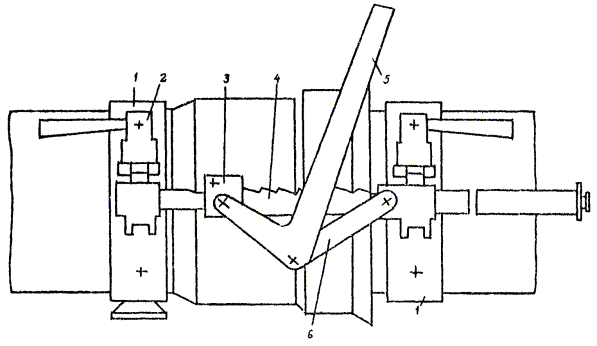

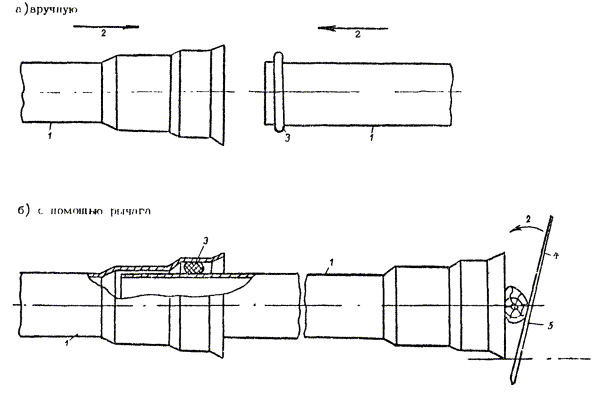

2.9. Сборку раструбных соединений из ПЭ труб диаметром до 110 мм рекомендуется осуществлять вручную с помощью рычага, а также специальным монтажным приспособлением конструкции СКБ «Мосстрой» (рабочие чертежи СКБ «Мосстрой» № 5164/4).

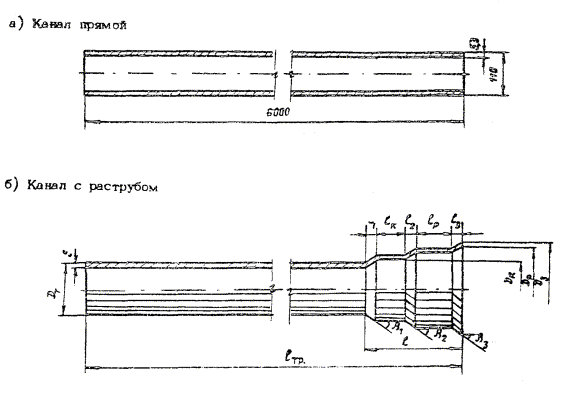

Схемы ПЭ труб с раструбами и основные технические данные приспособлений приведены на листах 1, 5, 6.

2.10. В процессе соединения труб в них пропускается металлическая проволока, необходимая для калибрования каналов телефонной канализации.

2.11. При двухрядной прокладке ПЭ труб работы выполняются в следующей последовательности:

укладывается 1 ряд труб на расстоянии 20 мм один от другого;

после окончательной выверки правильности уложенных плетей труб 1-го ряда между ними и поверх их насыпается песок толщиной 5 см и уплотняется, после чего прокладываются трубы 2-го ряда в той же последовательности (см. письмо от 15.09.81 за 16.02/1072).

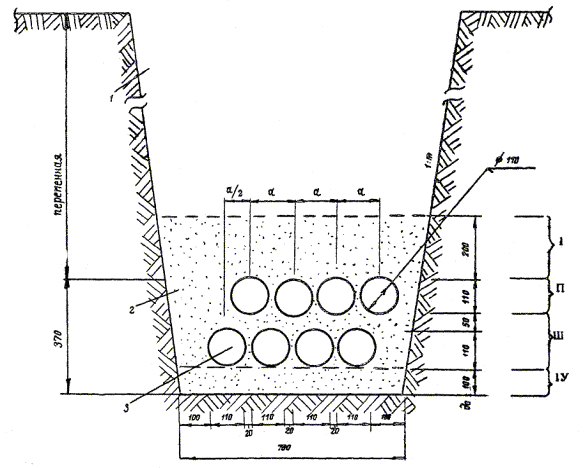

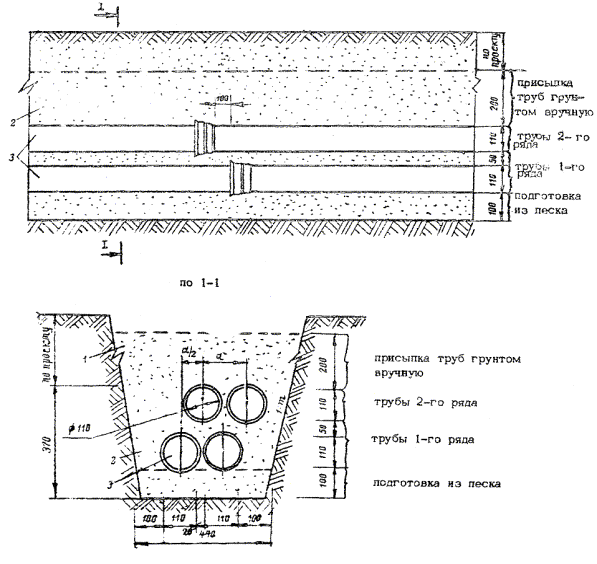

Схема двухрядной укладки ПЭ труб приведена на листе 2, 3.

2.12. После окончательной выверки проложенных трубопроводов производится их заделка на вводах колодцев.

Технологическая схема ввода труб в колодец привезена на листе 4.

2.13. Получив разрешение авторского и технического надзора, производят обратную засыпку траншеи грунтом.

2.14. Засыпка траншеи с уложенными трубопроводами должна производится в два этапа:

1) сначала песком вручную засыпаются и подбиваются приямки и пазухи одновременно с обеих сторон, а затем траншея засыпается указанным грунтом на 0,2 м выше верха ПЭ труб с обеспечением сохранности труб и стыков.

2) засыпка траншеи производится любым грунтом без крупных включений механизированным способом.

ПРИМЕЧАНИЕ. Проезд механизмов над трубопроводами поперек или вдоль над траншеей не разрешается.

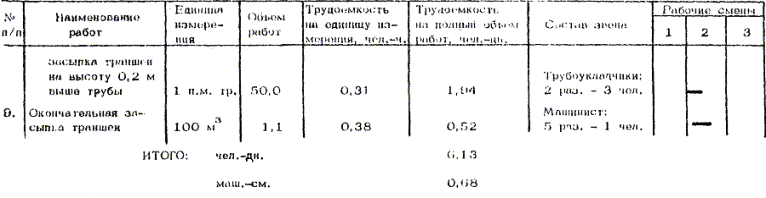

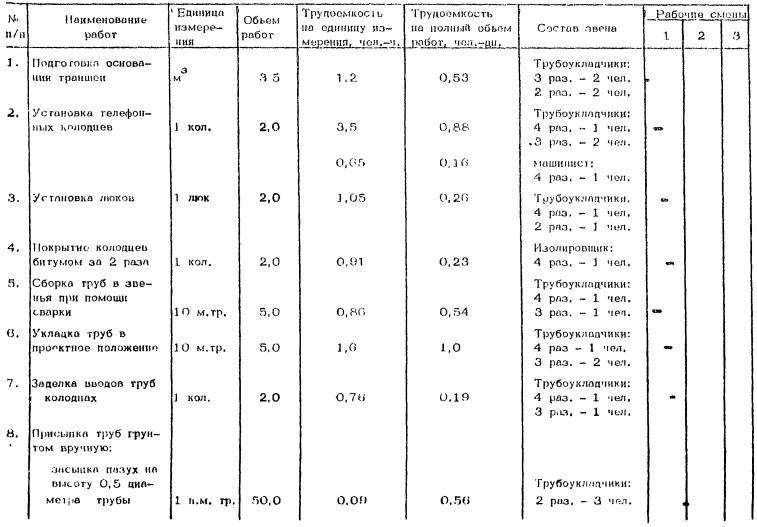

2.15. Устройство каналов телефонной канализации выполняется составом звена, приведенным в графике производства работ (см. табл. 1).

Составы звена приняты применительно к ранее проводимым экспериментам, при разработке ППР подлежат уточнению.

2.16. Калькуляция трудовых затрат приведена в табл. 2.

2.17. Операционный контроль качества работ по устройству телефонной канализации из труб ПЭ выполняется в соответствии с требованиями СНиП III-1-76 «Организация строительного производства» и инструкции СН-47-74.
